Пристрій для визначення характеристик морських вітрових хвиль

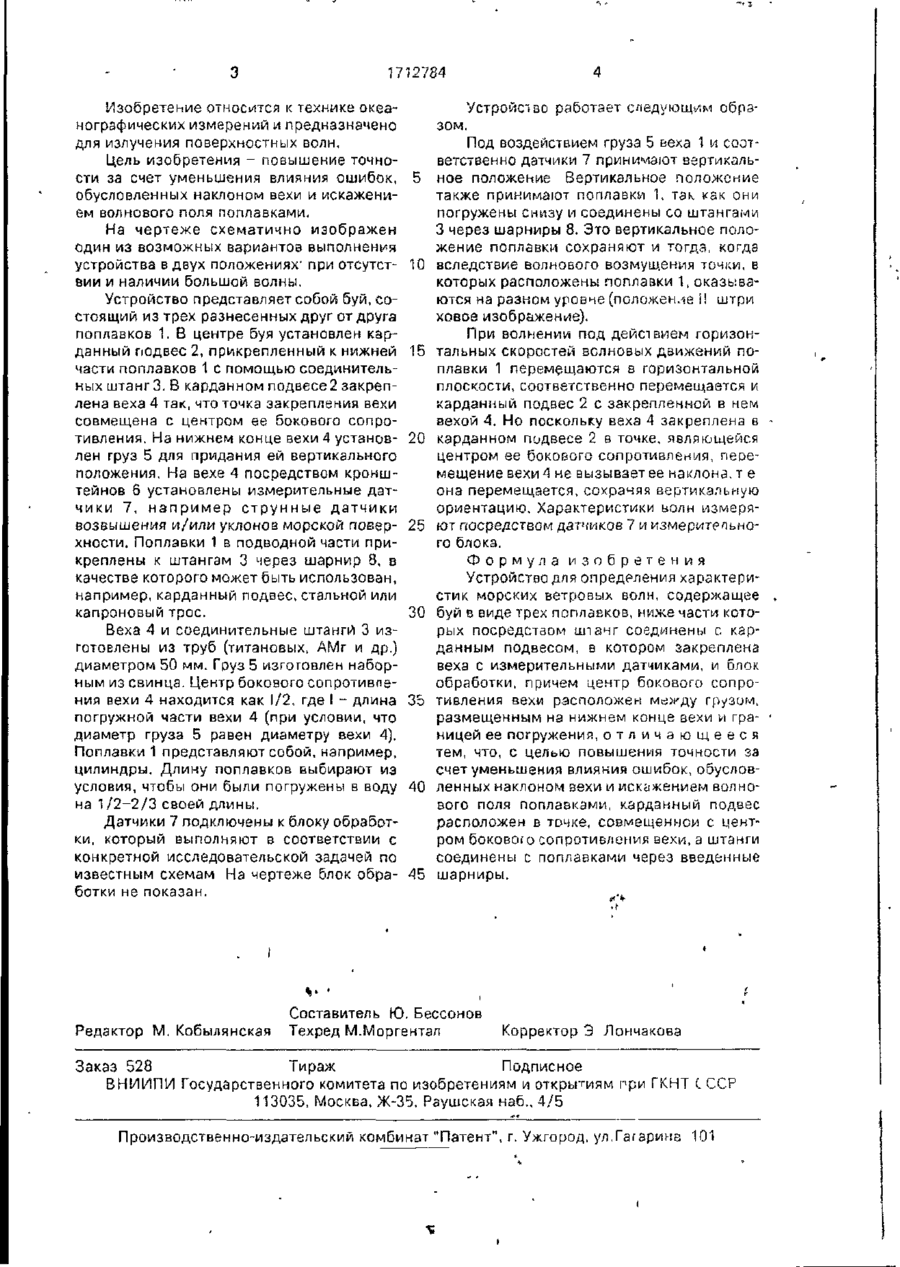

Изобретение относится к океанографической технике и позволяет повысить тоиность измерений за счет исключения ошибок, обусловленных наклоном вехи при большом волнении и искажениями волнового поля вблизи датчиков поплавками буя Устройство содержит веху 4 с волнографическими датчиками 7, на нижнем конце которой имеется груз 5. В центре бокоаого сопротивления вехи 4 установлен карданный подвес 2, к которому прикреплены штанги 3, соединяющие его с поплавками 1 Концы штанг 3 прикреплены к подводной части поплавков 1 через шарниры 8. 1 ил ел С 1712784 Изобретение относится к технике океанографических измерений и предназначено для излучения поверхностных волн. Цель изобретения - повышение точности за счет уменьшения влияния ошибок, обусловленных наклоном вехи и искажением волнового поля поплавками. На чертеже схематично изображен один из возможных вариантов выполнения устройства в двух положениях1 при отсутствии и наличии большой волны. Устройство представляет собой буй, состоящий из трех разнесенных друг от друга поплавков 1. В центре буя установлен карданный подвес 2, прикрепленный к нижней части поплавков 1 с помощью соединительных штанг 3. В карданном подвесе2 закреплена веха 4 так, что точка закрепления вехи совмещена с центром ее бокового сопротивления. На нижнем конце вехи 4 установлен груз 5 для придания ей вертикального положения, На вехе 4 посредством кронштейнов 6 установлены измерительные датчики 7, н а п р и м е р с т р у н н ы е д а т ч и к и возвышения и/или уклонов морской поверхности. Поплавки 1 в подводной части прикреплены к штангам 3 через шарнир 8, в качестве которого может быть использован, например, карданный подвес, стальной или капроновый трос. Веха 4 и соединительные штанги 3 изготовлены из труб {титановых, АМг и др.) диаметром 50 мм. Груз 5 изготовлен наборным из свинца. Центр бокового сопротивления вехи 4 находится как І/2, где I - длина погружной части вехи 4 (при условии, что диаметр груза 5 равен диаметру вехи 4). Поплавки 1 представляют собой, например, цилиндры. Длину поплавков выбирают из условия, чтобы они были погружены в воду на 1/2-2/3 своей длины. Датчики 7 подключены к блоку обработки, который выполняют в соответствии с конкретной исследовательской задачей по известным схемам На чертеже блок обработки не показан. Редактор М. Кобылянская 5 10 15 20 25 30 35 40 45 Устройство работает следующем обрэзом. Под воздействием груза 5 веха 1 и соответственно датчики 7 принимают вертикальное положение Вертикальное положение также принимают поплавки 1, тзк как они погружены снизу и соединены со штангами 3 через шарниры 8. Это вертикальное положение поплавки сохраняют и тогда, когда вследствие волнового возмущения точки, в которых расположены поплавки 1, оказываются на разном уровне (положение І! штри ховое изображение). При волнении под действием горизонтальных скоростей волновых движений поплавки 1 перемещаются в горизонтальной плоскости, соответственно перемещается и карданный подвес 2 с закрепленной в нем вехой 4. Но поскольку веха 4 закреплена в карданном подвесе 2 в точке, являющейся центром ее бокового сопротивления, перемещение вехи 4 не вызывает ее наклона, т е она перемещается, сохраняя вертикальную ориентацию. Характеристики волн измеряют посредством датчиков 7 и измерительного блока. Формула изобретения Устройство для определения характеристик морских ветровых волн, содержащее буй в виде трех поплавков, ниже части которых посредством штачг соединены с. карданным подвесом, в котором закреплена веха с измерительными датчиками, и блок обработки, причем центр бокового сопротивления вехи расположен между грузом, размещенным на нижнем конце вехи и границей ее погружения, о т л и ч а ю щ е е с я тем, что, с целью повышения точности за счет уменьшения влияния ошибок, обусловленных наклоном вехи и искажением волнового поля поплавками, карданный подвес расположен в точке, совмещенной с центром бокового сопротивления вехи, а штанги соединены с поплавками через введенные шарниры. Составитель Ю. Бессонов Техред М.Моргентал Корректор Э Лончакова Заказ 528 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ С ССР 113035, Москва, Ж-35. Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина 101
