Опалювальний котел

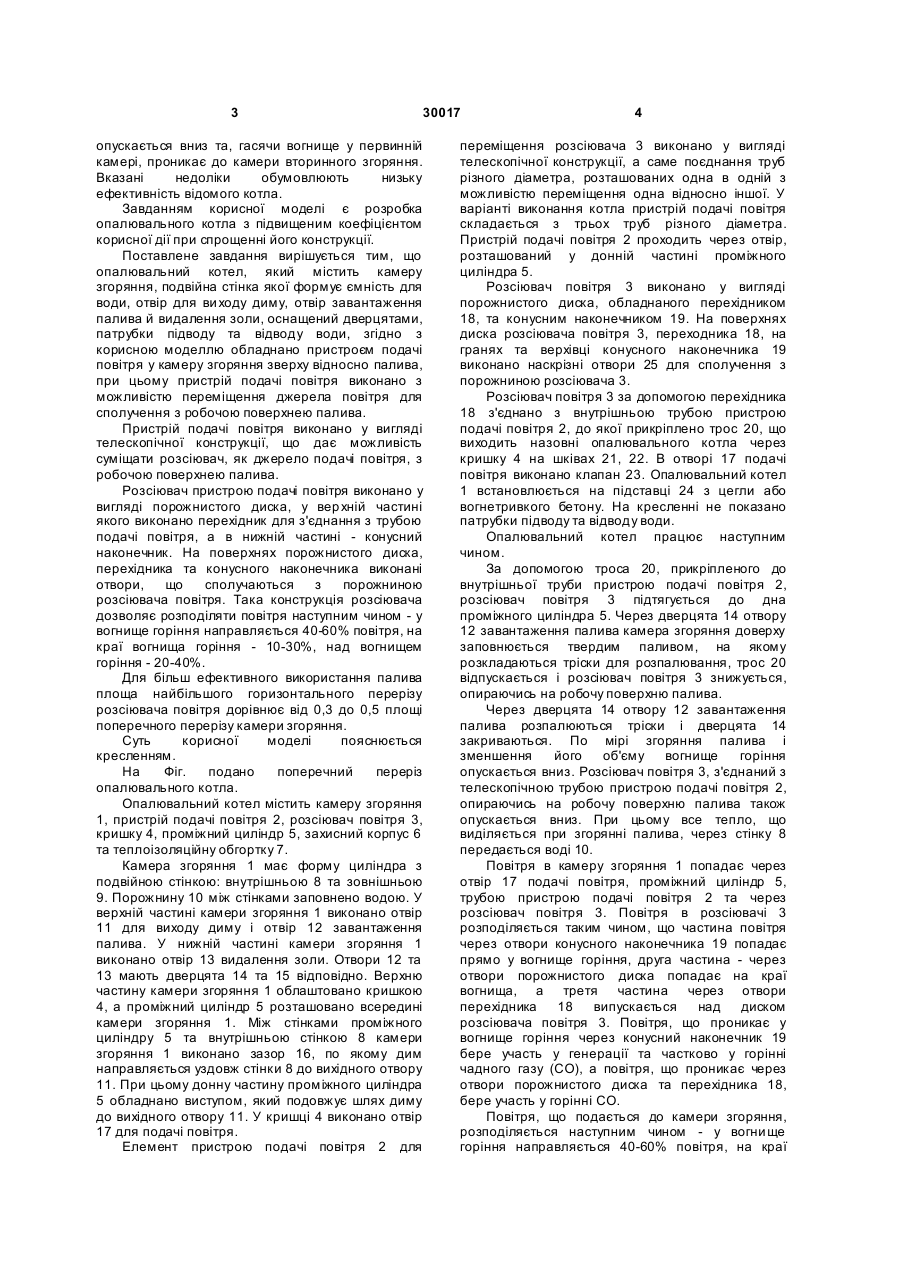

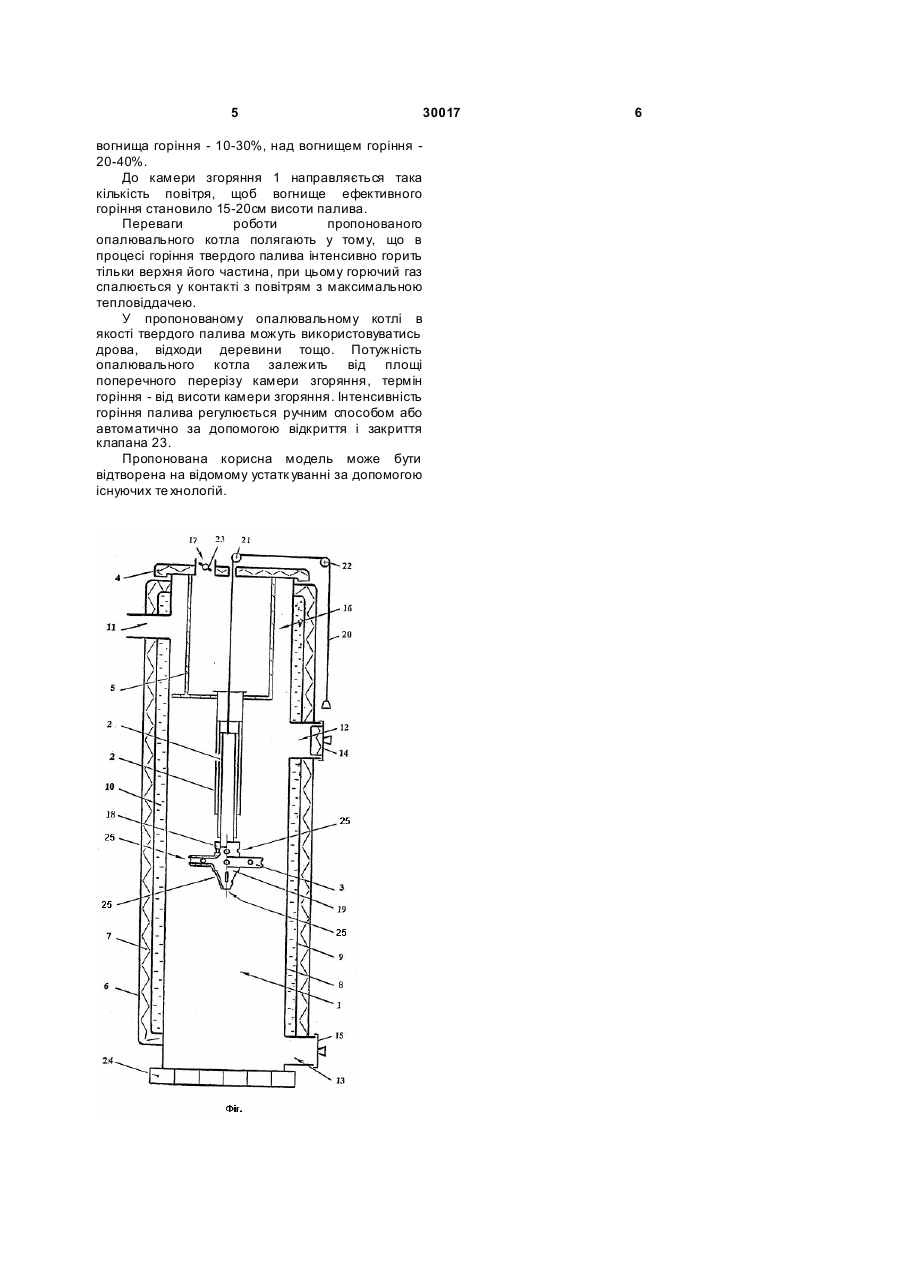

1. Опалювальний котел, що містить камеру згоряння, подвійна стінка якого формує ємність, заповнену водою, отвір для відводу диму, отвір завантаження палива й видалення золи, обладнаний дверцятами, патрубки підводу та відводу води, який відрізняється тим, що опалювальний котел містить пристрій подачі повітря у камеру згоряння зверху відносно палива, при цьому пристрій подачі повітря виконано з можливістю переміщення джерела повітря для сполучення з робочою поверхнею палива. 2. Опалювальний котел за п. 1, який відрізняє ться тим, що пристрій подачі повітря, 3 30017 опускається вниз та, гасячи вогнище у первинній камері, проникає до камери вторинного згоряння. Вказані недоліки обумовлюють низьку ефективність відомого котла. Завданням корисної моделі є розробка опалювального котла з підвищеним коефіцієнтом корисної дії при спрощенні його конструкції. Поставлене завдання вирішується тим, що опалювальний котел, який містить камеру згоряння, подвійна стінка якої формує ємність для води, отвір для ви ходу диму, отвір завантаження палива й видалення золи, оснащений дверцятами, патрубки підводу та відводу води, згідно з корисною моделлю обладнано пристроєм подачі повітря у камеру згоряння зверху відносно палива, при цьому пристрій подачі повітря виконано з можливістю переміщення джерела повітря для сполучення з робочою поверхнею палива. Пристрій подачі повітря виконано у вигляді телескопічної конструкції, що дає можливість суміщати розсіювач, як джерело подачі повітря, з робочою поверхнею палива. Розсіювач пристрою подачі повітря виконано у вигляді порожнистого диска, у вер хній частині якого виконано перехідник для з'єднання з трубою подачі повітря, а в нижній частині - конусний наконечник. На поверхнях порожнистого диска, перехідника та конусного наконечника виконані отвори, що сполучаються з порожниною розсіювача повітря. Така конструкція розсіювача дозволяє розподіляти повітря наступним чином - у вогнище горіння направляється 40-60% повітря, на краї вогнища горіння - 10-30%, над вогнищем горіння - 20-40%. Для більш ефективного використання палива площа найбільшого горизонтального перерізу розсіювача повітря дорівнює від 0,3 до 0,5 площі поперечного перерізу камери згоряння. Суть корисної моделі пояснюється кресленням. На Фіг. подано поперечний переріз опалювального котла. Опалювальний котел містить камеру згоряння 1, пристрій подачі повітря 2, розсіювач повітря 3, кришку 4, проміжний циліндр 5, захисний корпус 6 та теплоізоляційну обгортку 7. Камера згоряння 1 має форму циліндра з подвійною стінкою: внутрішньою 8 та зовнішньою 9. Порожнину 10 між стінками заповнено водою. У верхній частині камери згоряння 1 виконано отвір 11 для виходу диму і отвір 12 завантаження палива. У нижній частині камери згоряння 1 виконано отвір 13 видалення золи. Отвори 12 та 13 мають дверцята 14 та 15 відповідно. Верхню частину камери згоряння 1 облаштовано кришкою 4, а проміжний циліндр 5 розташовано всередині камери згоряння 1. Між стінками проміжного циліндру 5 та внутрішньою стінкою 8 камери згоряння 1 виконано зазор 16, по якому дим направляється уздовж стінки 8 до вихідного отвору 11. При цьому донну частину проміжного циліндра 5 обладнано виступом, який подовжує шлях диму до вихідного отвору 11. У кришці 4 виконано отвір 17 для подачі повітря. Елемент пристрою подачі повітря 2 для 4 переміщення розсіювача 3 виконано у вигляді телескопічної конструкції, а саме поєднання труб різного діаметра, розташованих одна в одній з можливістю переміщення одна відносно іншої. У варіанті виконання котла пристрій подачі повітря складається з трьох труб різного діаметра. Пристрій подачі повітря 2 проходить через отвір, розташований у донній частині проміжного циліндра 5. Розсіювач повітря 3 виконано у вигляді порожнистого диска, обладнаного перехідником 18, та конусним наконечником 19. На поверхнях диска розсіювача повітря 3, переходника 18, на гранях та верхівці конусного наконечника 19 виконано наскрізні отвори 25 для сполучення з порожниною розсіювача 3. Розсіювач повітря 3 за допомогою перехідника 18 з'єднано з внутрішньою трубою пристрою подачі повітря 2, до якої прикріплено трос 20, що виходить назовні опалювального котла через кришку 4 на шківах 21, 22. В отворі 17 подачі повітря виконано клапан 23. Опалювальний котел 1 встановлюється на підставці 24 з цегли або вогнетривкого бетону. На кресленні не показано патрубки підводу та відводу води. Опалювальний котел працює наступним чином. За допомогою троса 20, прикріпленого до внутрішньої труби пристрою подачі повітря 2, розсіювач повітря 3 підтягується до дна проміжного циліндра 5. Через дверцята 14 отвору 12 завантаження палива камера згоряння доверху заповнюється твердим паливом, на якому розкладаються тріски для розпалювання, трос 20 відпускається і розсіювач повітря 3 знижується, опираючись на робочу поверхню палива. Через дверцята 14 отвору 12 завантаження палива розпалюються тріски і дверцята 14 закриваються. По мірі згоряння палива і зменшення його об'єму вогнище горіння опускається вниз. Розсіювач повітря 3, з'єднаний з телескопічною трубою пристрою подачі повітря 2, опираючись на робочу поверхню палива також опускається вниз. При цьому все тепло, що виділяється при згорянні палива, через стінку 8 передається воді 10. Повітря в камеру згоряння 1 попадає через отвір 17 подачі повітря, проміжний циліндр 5, трубою пристрою подачі повітря 2 та через розсіювач повітря 3. Повітря в розсіювачі 3 розподіляється таким чином, що частина повітря через отвори конусного наконечника 19 попадає прямо у вогнище горіння, друга частина - через отвори порожнистого диска попадає на краї вогнища, а третя частина через отвори перехідника 18 випускається над диском розсіювача повітря 3. Повітря, що проникає у вогнище горіння через конусний наконечник 19 бере участь у генерації та частково у горінні чадного газу (СО), а повітря, що проникає через отвори порожнистого диска та перехідника 18, бере участь у горінні СО. Повітря, що подається до камери згоряння, розподіляється наступним чином - у вогни ще горіння направляється 40-60% повітря, на краї 5 30017 вогнища горіння - 10-30%, над вогнищем горіння 20-40%. До камери згоряння 1 направляється така кількість повітря, щоб вогнище ефективного горіння становило 15-20см висоти палива. Переваги роботи пропонованого опалювального котла полягають у тому, що в процесі горіння твердого палива інтенсивно горить тільки верхня його частина, при цьому горючий газ спалюється у контакті з повітрям з максимальною тепловіддачею. У пропонованому опалювальному котлі в якості твердого палива можуть використовуватись дрова, відходи деревини тощо. Потужність опалювального котла залежить від площі поперечного перерізу камери згоряння, термін горіння - від висоти камери згоряння. Інтенсивність горіння палива регулюється ручним способом або автоматично за допомогою відкриття і закриття клапана 23. Пропонована корисна модель може бути відтворена на відомому устатк уванні за допомогою існуючих те хнологій. 6
