Котел опалювальний водогрійний

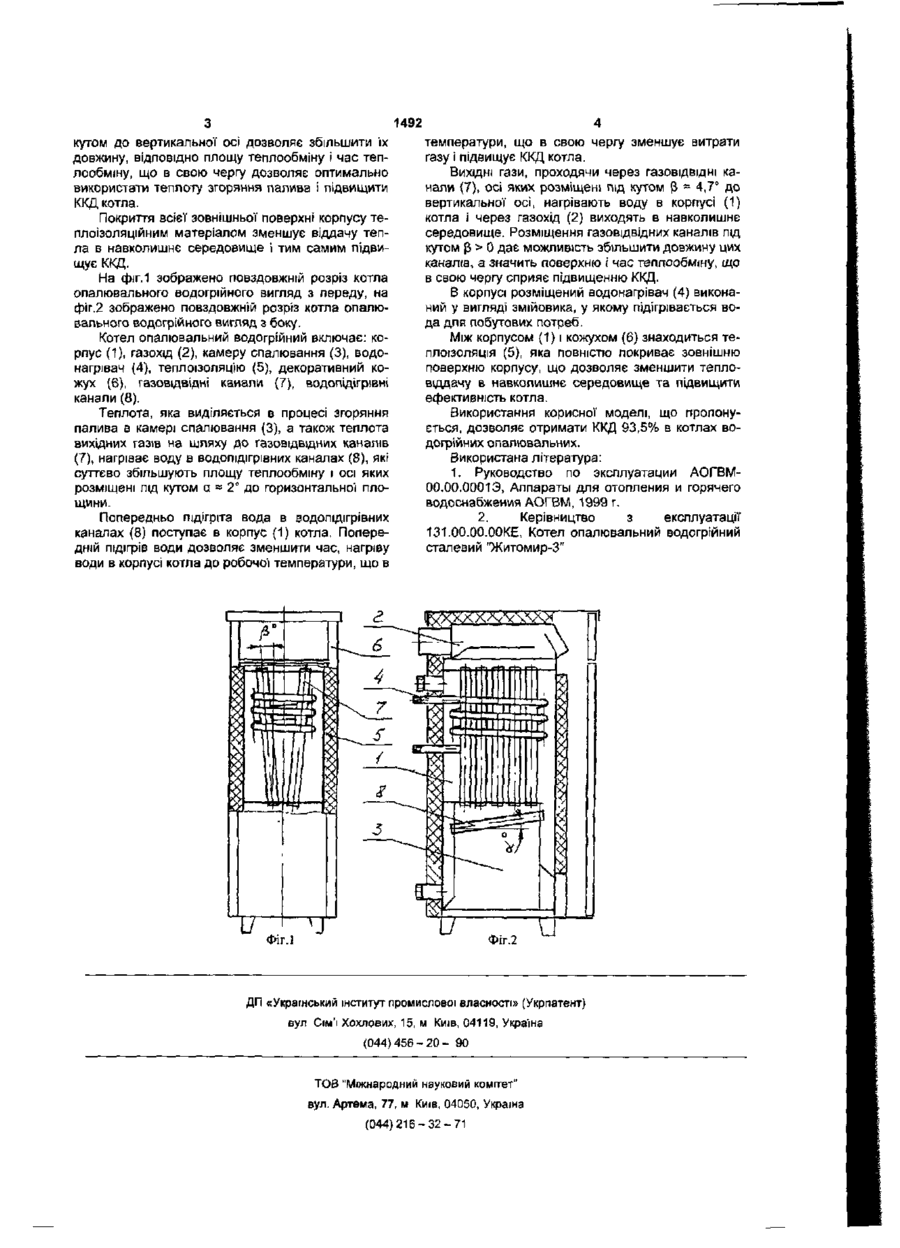

1. Котел опалювальний водогрійний, який включає корпус, всередині якого розміщені газовідвідні канали, водонагрівач у вигляді змійовика, камеру спалювання палива, теплоізоляцію, кожух, газохід, який відрізняється тим, що котел додат ково обладнаний водопідігрівними каналами, розміщеними в камері для спалювання палива у площині, відхиленій під кутом від горизонтальної площини 2. Котел опалювальний водогрійний за п. 1, який відрізняється тим, що газовідвідні канали розміщені під кутом Р-° до вертикальної площини 3. Котел опалювальний водогрійний за пп. 1, 2, який відрізняється тим, що зовнішня поверхня корпусу повністю покрита теплоізоляційними матеріалами. Корисна модель відноситься до котлів опалювальних, які призначені для теплопостачання і гарячого водопостачання індивідуальних житлових будинків і споруд комунально-побутового призначення, обладнаних системами водяного опалення з природною, або. примусовою циркуляцією. Відомий апарат для опалення і гарячого водозабезпечення [1], якии7 представляє собою металічну шафу складену Із окремих елементів повішених на зварений корпус, що виконаний в формі паралелепіпеда з прямими газовідвідними плоскими каналами, топкою, газоходу для відходу продуктів згорання. Недоліком апарату є неповне використання теплової енергії", що відображається на низькому коефіцієнті корисної дії (84 - 86%). Відомий котел опалювальний водогрійний [2], який є найбільш близьким по технічній суті до корисноГ моделі і вибраний в якості прототипу, що включає в себе корпус (топку), всередині якого розміщені газовідвідні канали, водонагрівач у вигляді змійовика, що обгорнений навколо газовідвідних каналів, камеру спалювання палива, теплоізоляцію, кожух. В цьому котлі також недостатньо повно використовується теплова енергія, коефіцієнт корисної дії складає 90%. В основу створення корисної моделі поставлено задачу в котлі опалювальному водогрійному шляхом більш повного використання теплової енергі'і, в результаті введення в конструкцію дода ткових водопідігрівних каналів, досягнути підвищення теплотехнічних показників котла. Поставлена задача досягається в котлі опалювальному водогрійному, який включає корпус, всередині якого розміщені газовідвідні канали, водонагрівач у вигляді змієвика, що обгорнений навколо газовідвідних каналів і камера спалювання палива, теплоізоляцію, кожух, газохід, а також водопідігрівні канали, що розміщені в камері для спалювання палива у площині, відхиленій під кутом а від горизонтальної площини. Поставлена задача досягається в котлі опалювальному водогрійному, в якому осі газовідвідних каналів розміщені під кутом (3 > 0 до вертикальної осі. Поставлена задача досягається в котлі опалювальному водогрійному, в якому зовнішня поверхня корпусу повністю покрита теплоізоляційним матеріалом. В процесі спалювання палива ВИХІДНІ гази, які виділяються, підігрівають воду в корпусі котла, проходячи через газовідвідні канали. Наявність водопровідних каналів, розміщених в камері спалювання палива в зоні оптимального горіння, дозволяє суттєво збільшити площу теплообміну (на 8 -10%), при незначному збільшенні об'єму води (на 1 - 2%) в корпусі котла, а це в свою чергу дає можливість більш ефективно використати теплоту продуктів згоряння палива і підвищити ККД котла. Виконання газовідвідних каналів під певним 1492 кутом до вертикальної осі дозволяє збільшити їх довжину, відповідно площу теплообміну і час теплообміну, що в свою чергу дозволяє оптимально використати теплоту згоряння палива і підвищити ККД котла. Покриття всієї зовнішньої поверхні корпусу теплоізоляційним матеріалом зменшує віддачу тепла в навколишнє середовище і тим самим підвищує ККД. На фіг.1 зображено повздовжній розріз котла опалювального водогрійного вигляд з переду, на фіг.2 зображено повздовжній розріз котла опалювального водогрійного вигляд з боку. Котел опалювальний водогрійний включає: корпус (1), газохід (2), камеру спалювання (3), водонагрівач (4), теплоізоляцію (5), декоративний кожух (6), газовідвідні канали (7), водопідігрівні канали (8). Теплота, яка виділяється в процесі згоряння палива в камері спалювання (3), а також теплота вихідних газів на шляху до газовідвідних каналів (7), нагріває воду в водопідігрівних каналах (8), які суттєво збільшують площу теплообміну і осі яких розміщені під кутом а - 2° до горизонтальної площини. Попередньо підігріта вода в водопідігрівних каналах (8) поступає в корпус (1) котла. Попередній підігрів води дозволяє зменшити час, нагріву води в корпусі котла до робочо1) температури, що в температури, що в свою чергу зменшує витрати газу і підвищує ККД котла. ВИХІДНІ гази, проходячи через газовідвідні канали (7), осі яких розміщені під кутом Р ~ 4,7° до вертикальної осі, нагрівають воду в корпусі (1) котла і через газохід (2) виходять в навколишнє середовище. Розміщення газовідвідних каналів під кутом 3 > 0 дає можливість збільшити довжину цих каналів, а значить поверхню і час теплообміну, що в свою чергу сприяє підвищенню ККД. В корпусі розміщений водонагрівач (4) виконаний у вигляді змійовика, у якому підігрівається вода для побутових потреб. Між корпусом (1) і кожухом (6) знаходиться теплоізоляція (5), яка повністю покриває зовнішню поверхню корпусу, що дозволяє зменшити тепловіддачу в навколишнє середовище та підвищити ефективність котла. Використання корисної моделі, що пропонується, дозволяє отримати ККД 93,5% в котлах водогрійних опалювальних. Використана література: 1. Руководство по эксплуатации АОГВМ00.00.0001Э, Аппараты для отопления и горячего водоснабжения АОГВМ, 1999 г. 2. Керівництво з експлуатації 131.00.00.00КЕ, Котел опалювальний водогрійний сталевий "Житомир-3" Фіг.2 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044)456-20- 90 ТОВ "Міжнародний науковий комітет" вул. Артема, 77, м Київ, 04050, Україна (044)216-32-71
