Спосіб гідророзриву пласта

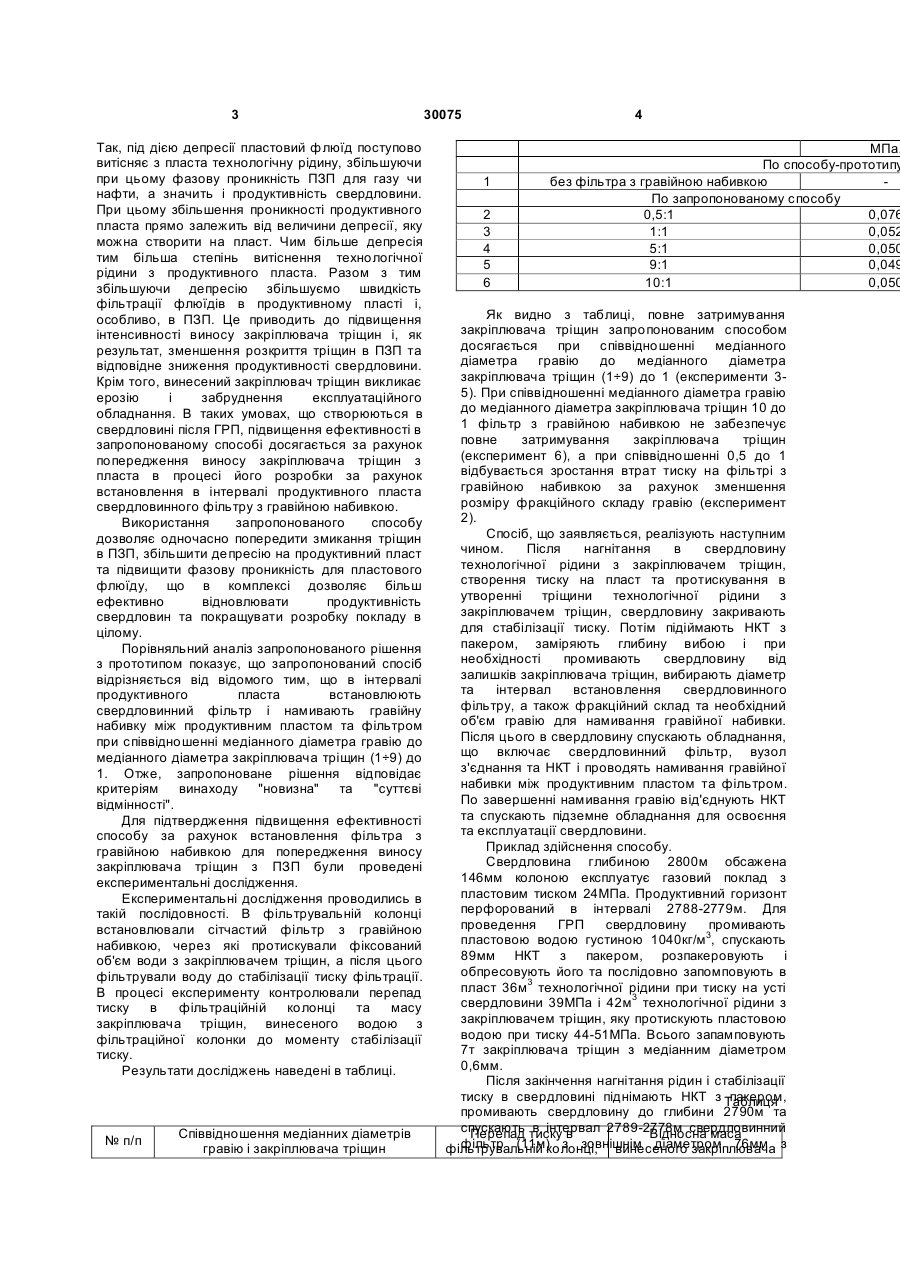

Спосіб гідророзриву пласта, що включає нагнітання в свердловину технологічної рідини, створення тиску на пласт та протискування в утворені тріщини технологічної рідини з закріплювачем тріщин, який відрізняється тим, що після закріплення тріщин в інтервалі продуктивного пласта встановлюють свердловинний фільтр і намивають гравійну набивку між продуктивним пластом та фільтром при співвідношенні медіанного діаметра гравію до медіанного діаметра закріплювача тріщин (1÷9) до 1. (19) (21) u200711500 (22) 17.10.2007 (24) 11.02.2008 (72) БАЧЕРІКОВ ОЛЕКСАНДР ВАСИЛЬОВИЧ, UA, ЯРЕМІЙЧУК РОМАН СЕМЕНОВИЧ, UA, СИНЮК БОРИС БОРИСОВИЧ, UA, ЯРЕМІЙЧУК ЯРОСЛАВ СТЕФАНОВИЧ, UA, МЕЛЬНИК МИХАЙЛО ПЕТРОВИЧ, UA, КУКШИН ВОЛОДИМИР ДМИТРОВИЧ, UA (73) ДОЧІРНЯ КОМПАНІЯ "УКРГАЗВИДОБУВАННЯ" НАЦІОНАЛЬНОЇ АКЦІОНЕРНОЇ КОМПАНІЇ "НАФТОГАЗ УКРАЇНА", UA 3 Так, під дією депресії пластовий флюїд поступово витісняє з пласта технологічну рідину, збільшуючи при цьому фазову проникність ПЗП для газу чи нафти, а значить і продуктивність свердловини. При цьому збільшення проникності продуктивного пласта прямо залежить від величини депресії, яку можна створити на пласт. Чим більше депресія тим більша степінь витіснення технологічної рідини з продуктивного пласта. Разом з тим збільшуючи депресію збільшуємо швидкість фільтрації флюїдів в продуктивному пласті і, особливо, в ПЗП. Це приводить до підвищення інтенсивності виносу закріплювача тріщин і, як результат, зменшення розкриття тріщин в ПЗП та відповідне зниження продуктивності свердловини. Крім того, винесений закріплювач тріщин викликає ерозію і забруднення експлуатаційного обладнання. В таких умовах, що створюються в свердловині після ГРП, підвищення ефективності в запропонованому способі досягається за рахунок попередження виносу закріплювача тріщин з пласта в процесі його розробки за рахунок встановлення в інтервалі продуктивного пласта свердловинного фільтру з гравійною набивкою. Використання запропонованого способу дозволяє одночасно попередити змикання тріщин в ПЗП, збільшити депресію на продуктивний пласт та підвищити фазову проникність для пластового флюїду, що в комплексі дозволяє більш ефективно відновлювати продуктивність свердловин та покращувати розробку покладу в цілому. Порівняльний аналіз запропонованого рішення з прототипом показує, що запропонований спосіб відрізняється від відомого тим, що в інтервалі продуктивного пласта встановлюють свердловинний фільтр і намивають гравійну набивку між продуктивним пластом та фільтром при співвідношенні медіанного діаметра гравію до медіанного діаметра закріплювача тріщин (1÷9) до 1. Отже, запропоноване рішення відповідає критеріям винаходу "новизна" та "суттєві відмінності". Для підтвердження підвищення ефективності способу за рахунок встановлення фільтра з гравійною набивкою для попередження виносу закріплювача тріщин з ПЗП були проведені експериментальні дослідження. Експериментальні дослідження проводились в такій послідовності. В фільтрувальній колонці встановлювали сітчастий фільтр з гравійною набивкою, через які протискували фіксований об'єм води з закріплювачем тріщин, а після цього фільтрували воду до стабілізації тиску фільтрації. В процесі експерименту контролювали перепад тиску в фільтраційній колонці та масу закріплювача тріщин, винесеного водою з фільтраційної колонки до моменту стабілізації тиску. Результати досліджень наведені в таблиці. № п/п Співвідношення медіанних діаметрів гравію і закріплювача тріщин 30075 4 1 2 3 4 5 6 МПа. По способу-прототипу без фільтра з гравійною набивкою По запропонованому способу 0,5:1 0,076 1:1 0,052 5:1 0,050 9:1 0,049 10:1 0,050 Як видно з таблиці, повне затримування закріплювача тріщин запропонованим способом досягається при співвідношенні медіанного діаметра гравію до медіанного діаметра закріплювача тріщин (1÷9) до 1 (експерименти 35). При співвідношенні медіанного діаметра гравію до медіанного діаметра закріплювача тріщин 10 до 1 фільтр з гравійною набивкою не забезпечує повне затримування закріплювача тріщин (експеримент 6), а при співвідношенні 0,5 до 1 відбувається зростання втрат тиску на фільтрі з гравійною набивкою за рахунок зменшення розміру фракційного складу гравію (експеримент 2). Спосіб, що заявляється, реалізують наступним чином. Після нагнітання в свердловину технологічної рідини з закріплювачем тріщин, створення тиску на пласт та протискування в утворенні тріщини технологічної рідини з закріплювачем тріщин, свердловину закривають для стабілізації тиску. Потім підіймають НКТ з пакером, заміряють глибину вибою і при необхідності промивають свердловину від залишків закріплювача тріщин, вибирають діаметр та інтервал встановлення свердловинного фільтру, а також фракційний склад та необхідний об'єм гравію для намивання гравійної набивки. Після цього в свердловину спускають обладнання, що включає свердловинний фільтр, вузол з'єднання та НКТ і проводять намивання гравійної набивки між продуктивним пластом та фільтром. По завершенні намивання гравію від'єднують НКТ та спускають підземне обладнання для освоєння та експлуатації свердловини. Приклад здійснення способу. Свердловина глибиною 2800м обсажена 146мм колоною експлуатує газовий поклад з пластовим тиском 24МПа. Продуктивний горизонт перфорований в інтервалі 2788-2779м. Для проведення ГРП свердловину промивають пластовою водою густиною 1040кг/м3, спускають 89мм НКТ з пакером, розпакеровують і обпресовують його та послідовно запомповують в пласт 36м3 технологічної рідини при тиску на усті свердловини 39МПа і 42м3 технологічної рідини з закріплювачем тріщин, яку протискують пластовою водою при тиску 44-51МПа. Всього запамповують 7т закріплювача тріщин з медіанним діаметром 0,6мм. Після закінчення нагнітання рідин і стабілізації тиску в свердловині піднімають НКТ з Таблиця пакером, промивають свердловину до глибини 2790м та спускають тиску в Перепад в інтервал 2789-2778м свердловинний Відносна маса фільтр (11м) з зовнішнім діаметром 76мм фільтрувальній колонці, винесеного закріплювача з 5 надфільтровою трубою (8м), вузол з'єднання з промивальними трубками та НКТ і проводять намивання гравійної набивки між експлуатаційною колоною та фільтром зворотною циркуляцією в такій послідовності. В затрубний простір насосним агрегатом запомповують пластову воду, в яку піскозмішуючим агрегатом вводять гравій очищений фракціонований кварцовий пісок з медіанним діаметром 1,8мм, що відповідає співвідношенню медіанного діаметра гравію до медіанного діаметра закріплювача тріщин 3 до 1. Намивання гравію проводять одним насосним агрегатом з темпом нагнітання рідини 0,35м3/хв. при концентрації гравію в рідині 20-25кг/м3. Всього для намивання гравійної набивки запомповують 350кг гравію. По завершенні намивання відкривають циркуляційний клапан вузла з'єднання, вимивають зворотною циркуляцією надлишок гравію вище вузла з'єднання та піднімають колону НКТ з промивальними трубками. Після цього спускають колону НКТ з пакером та циркуляційним клапаном, розпакеровують пакер над вузлом з'єднання з фільтром, освоюють свердловину методом пониження рівня рідини і вводять в експлуатацію на форсованому режимі. Таким чином, застосування запропонованого способу дає можливість досягнути технічного результату корисної моделі, а саме: попередити винос закріплювача тріщин з продуктивного пласта, що забезпечує довгострокове підвищення ефективності роботи свердловини після проведеного гідророзриву пласта. 30075 6
