Електропостачальна система дугової сталетопної печі

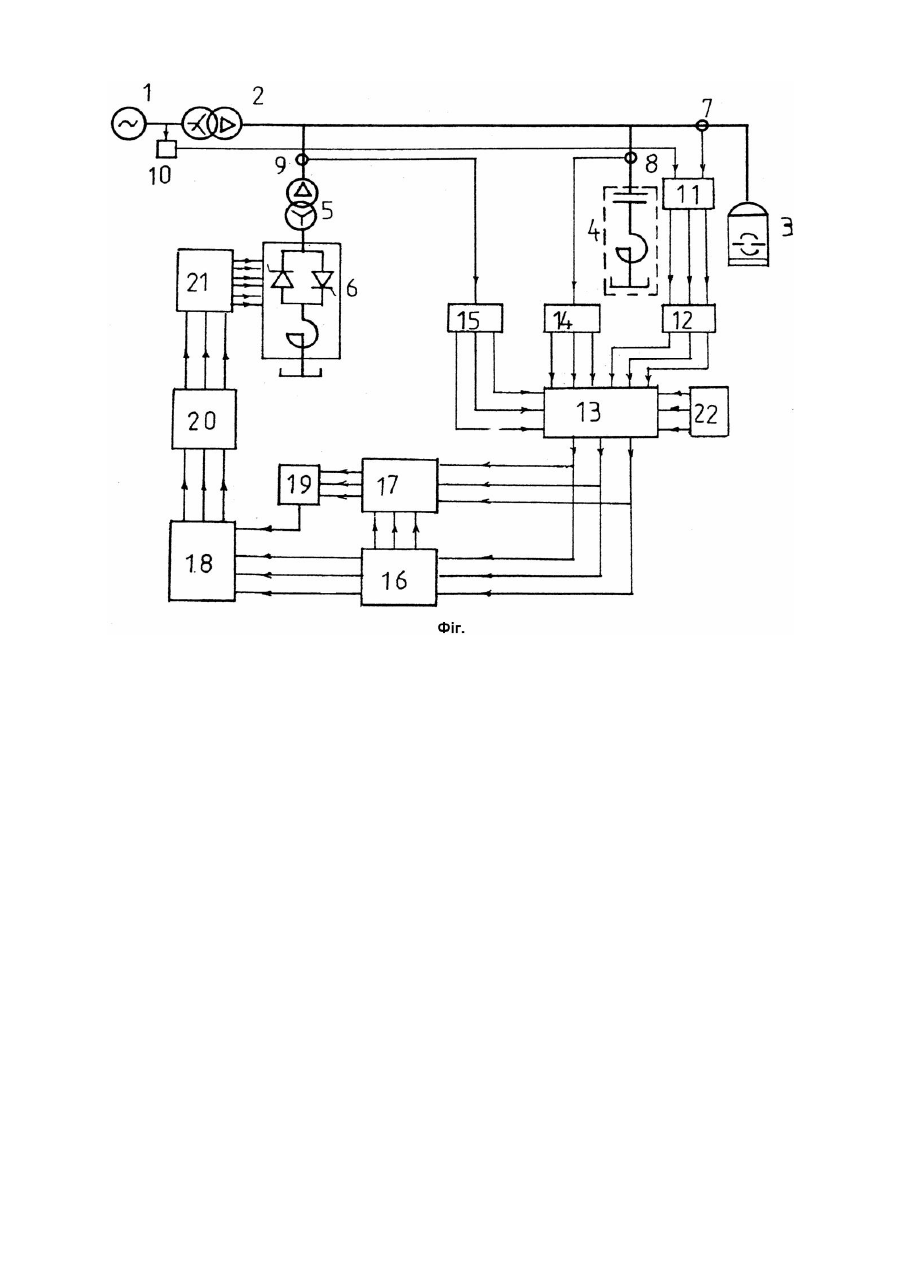

Винахід відноситься до електротехніки, зокрема до електропостачальних систем з різкозмінним випадковим споживанням електричної енергії. Відома система живлення дугової сталетопної печі (А.с СССР №1504726, кл. H02J3/26, опубл. Бюл. №32, 30.08.89, яка призначена для регулювання потужності дугової сталетопнрї печі та симетрування струмів електропостачальної системи. Недоліком цієї системи є мала точність. Із відомих електропостачальних систем дугови х сталетопних печей найближчою за своєю суттю є електропостачальна система (А.с. СССР №1198646, кл. H02J3/18 опубл. Бюл. №46, 15.12.85, що містить трифазне джерело живлення до якого під'єднані трансформатор напруги та первинні обмотки силового трансформатора, до вторинних обмоток якого під'єднані обмотки проміжкового трансформатора вторинні обмотки якого з'єднані з силовими входами тиристорного блоку, а керуючі ви ходи його сполучені з виходами блоку керування тиристорами, та першими вимірними трансформаторами струмів, а другі вимірні трансформатори. струмів з'єднані послідовно з фільтрами струмів, призначена для електропостачання швидкозмінного нелінійного навантаження. Вона забезпечує компенсацію реактивної потужності і симетрування струмів трифазної системи живлення за допомогою статичного тиристорного компенсатора реактивної потужності в автоматичному режимі, для яких при сполученні вторинних обмоток проміжкового трансформатора трикутником, струми компенсувальних реакторів обчислюються за алгоритмом де - фазні струми керованого тиристорами реактора, - фазні струми фільтра струмів; - реактивні складові лінійних струмів навантаження (дугової сталетопної печі). Цей алгоритм реалізовує розімкнену систему керування. Однак використання розімкненої системи регулювання не може забезпечити належну точність компенсації реактивної потужності, особливо при несиметрії струмів навантаження. Це пояснюється тим, що умови компенсації і симетрування струмів отримані на основі припущень синусоїдності напруг і струмів, а в таких електропостачальних системах навіть при наявності фільтрів струмів, забезпечити синусоїдність струмів та напруг неможливо, а також те, що вона працює лише при певній групі з'єднань обмоток понижувального трансформатора, що сильно обмежує діапазон використання даної системи. В основу винаходу поставлене завдання створення електропостачальної системи дугової сталетопної печі, в якій за рахунок введення зворотного зв'язку і використання елементів цифрової техніки досягається висока точність симетрування напруг і компенсації реактивної потужності. Поставлене завдання досягається тим, що електропостачальна система дугової сталетопної печі містить трифазне джерело живлення, до якого під'єднані вимірний трансформатор напруги та первинні обмотки силового трансформатора, до вторинних обмоток якого під'єднані первинні обмотки проміжкового трансформатора, вторинні обмотки якого сполучені з силовимии входами тиристорно-реакторного блоку, а керуючі входи його сполучені із виходами блоку керування тиристорами, та першими трансформаторами струмів, а другі трансформатори струмів сполучені послідовно з фільтрами струмів, згідно із винаходом, вона додатково містить перший, другий і третій аналого-цифрові перетворювачі, цифро-аналоговий перетворювач, перший, другий і третій функційні перетворювачі, давач реактивної складової струму, запам'ятовувальний пристрій, задавальний блок, електронний ключ і треті трансформатори струмів, причому один із входів першого аналого-цифрового перетворювача з'єднаний з трансформатором напруги, другий вхід з першими трансформаторами струмів, а виходи з входами давача реактивної складової струму, виходи якого з'єднані з одним із входів першого функційного перетворювача, другі входи першого функційного перетворювача з'єднані з виходами другого аналого-цифрового перетворювача, вхід якого з'єднаний з другими трансформаторами струмів, треті входи першого функційного перетворювача з'єднані з виходами третього аналого-цифрового перетворювача, вхід якого з'єднаний з третіми трансформаторами струмів, четвертий вхід третього функційного перетворювача з'єднаний з виходом зада-вального блоку, виходи першого функційного перетворювача з'єднані одночасно з входами другого функційного перетворювача та третього функційного перетворювача, причому виходи другого функційного перетворювача з'єднані з входами третього функційного перетворювача та входами запам'ятовувального пристрою, який через електронний ключ з'єднаний з виходом третього функційного перетворювача, а виходи через цифро-аналоговий перетворювач з'єднаний з блоком керування тиристорами.
