Мікроелектронний вимірювач оптичної потужності
Номер патенту: 30177
Опубліковано: 11.02.2008
Автори: Барабан Сергій Володимирович, Осадчук Олександр Володимирович, Ільченко Олена Миколаївна, Осадчук Володимир Степанович
Формула / Реферат
Мікроелектронний вимірювач оптичної потужності, що містить джерело постійної напруги, індуктивний елемент, конденсатор, який відрізняється тим, що введено біполярний транзистор, пасивну індуктивність, друге джерело постійної напруги, а як індуктивний елемент використано МДН-фототранзистор з непрозорим затворним електродом із алюмінію, у якому зі зворотної сторони підкладки під областю каналу виконані глибокі пази, площа перерізу кожного з яких А задовольняє наступне співвідношення: A<S/n, де S - площа каналу, n - число пазів, причому перший полюс першого джерела постійної напруги з’єднаний з непрозорим затворним електродом із алюмінію МДН-фототранзистора, стік якого підключений до першого виводу пасивної індуктивності і бази біполярного транзистора, яка утворює першу вихідну клему, при цьому витік МДН-фототранзистора з’єднаний з емітером біполярного транзистора, а другий вивід пасивної індуктивності з’єднаний з першим виводом конденсатора і першим полюсом другого джерела постійної напруги, при цьому другий полюс другого джерела постійної напруги підключений до другого виводу конденсатора, колектора біполярного транзистора і другого полюса першого джерела постійної напруги, які утворюють загальну шину, до якої підключена друга вихідна клема.
Текст

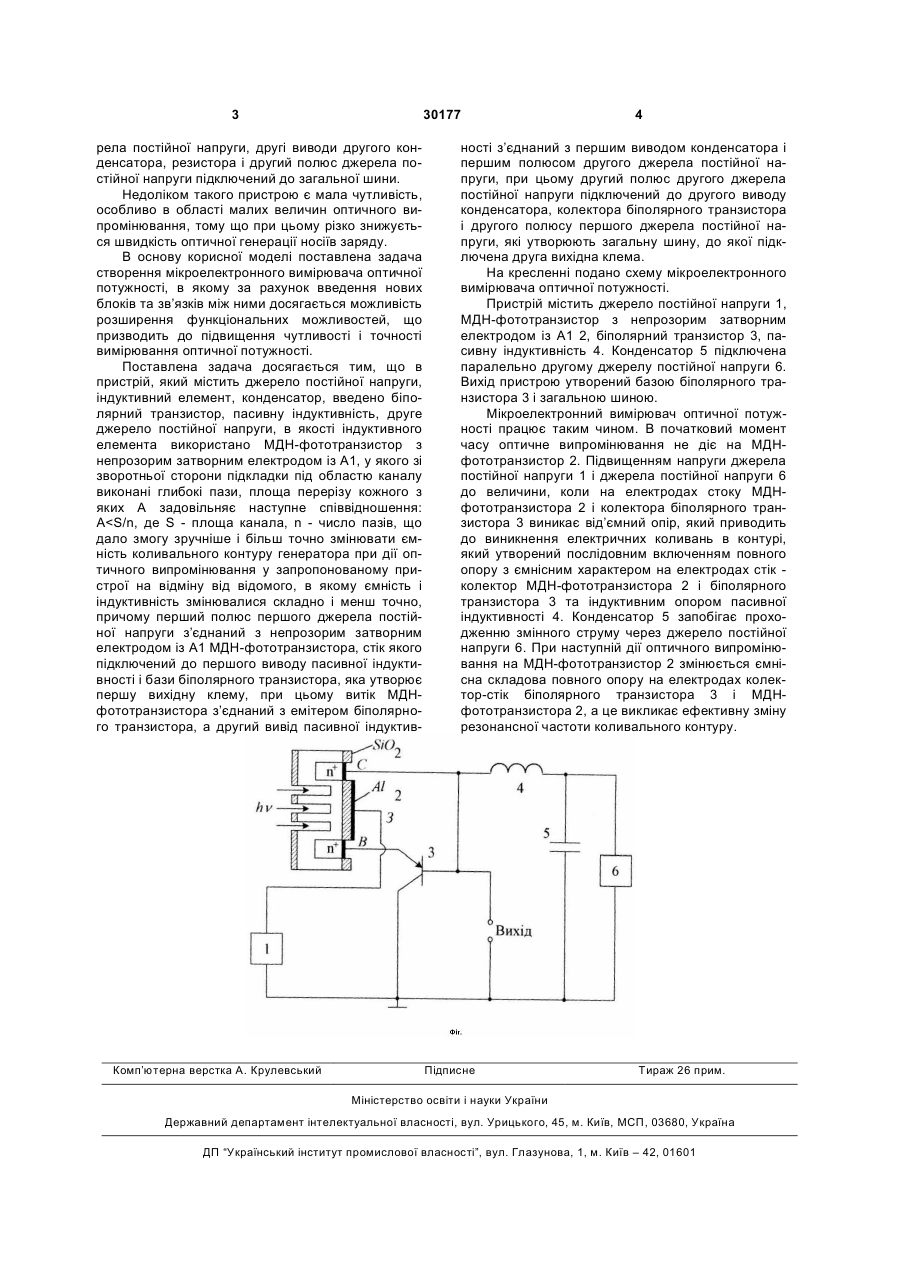

Мікроелектронний вимірювач оптичної потужності, що містить джерело постійної напруги, індуктивний елемент, конденсатор, який відрізняється тим, що введено біполярний транзистор, пасивну індуктивність, друге джерело постійної напруги, а як індуктивний елемент використано МДН-фототранзистор з непрозорим затворним електродом із алюмінію, у якому зі зворотної сторони підкладки під областю каналу виконані глибокі пази, площа перерізу кожного з яких А задо 3 30177 рела постійної напруги, другі виводи другого конденсатора, резистора і другий полюс джерела постійної напруги підключений до загальної шини. Недоліком такого пристрою є мала чутливість, особливо в області малих величин оптичного випромінювання, тому що при цьому різко знижується швидкість оптичної генерації носіїв заряду. В основу корисної моделі поставлена задача створення мікроелектронного вимірювача оптичної потужності, в якому за рахунок введення нових блоків та зв’язків між ними досягається можливість розширення функціональних можливостей, що призводить до підвищення чутливості і точності вимірювання оптичної потужності. Поставлена задача досягається тим, що в пристрій, який містить джерело постійної напруги, індуктивний елемент, конденсатор, введено біполярний транзистор, пасивну індуктивність, друге джерело постійної напруги, в якості індуктивного елемента використано МДН-фототранзистор з непрозорим затворним електродом із А1, у якого зі зворотньої сторони підкладки під областю каналу виконані глибокі пази, площа перерізу кожного з яких А задовільняє наступне співвідношення: A
ДивитисяДодаткова інформація
Назва патенту англійськоюMicroelectronic optical power measuring device
Автори англійськоюOsadchuk Volodymyr Stepanovych, Osadchuk Oleksandr Volodymyrovych, Ilchenko Olena Mykolaivna, Baraban Serhii Volodymyrovych
Назва патенту російськоюМикроэлектронный измеритель оптической мощности
Автори російськоюОсадчук Владимир Степанович, Осадчук Александр Владимирович, Ильченко Елена Николаевна, Барабан Сергей Владимирович
МПК / Мітки
МПК: G01J 1/44
Мітки: оптично, вимірювач, мікроелектронний, потужності
