Гумова суміш для гравіювання

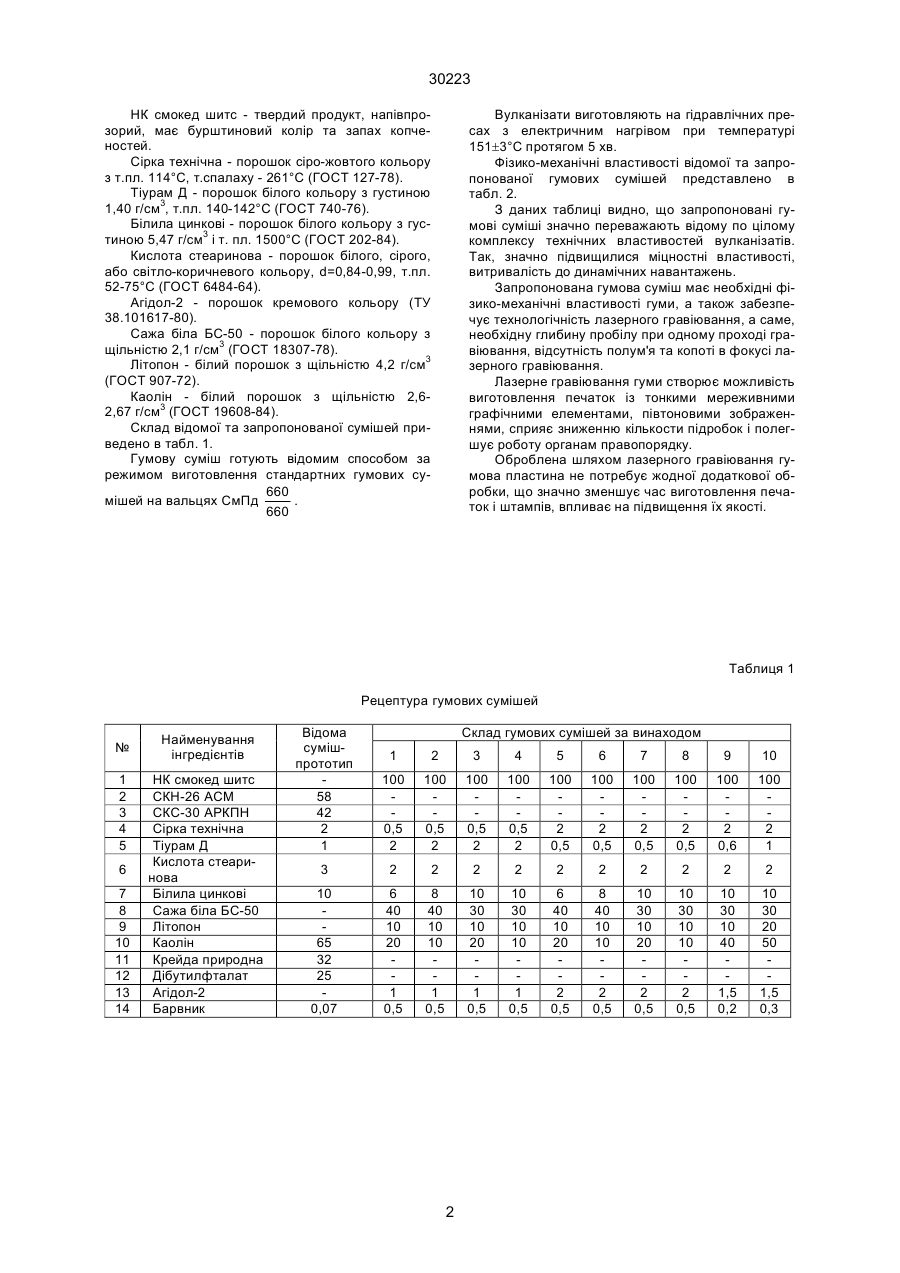

Гумова суміш для гравіювання, яка містить каучук, сірку технічну, тіурам Д, білила цинкові, кислоту стеаринову, наповнювач і барвник, відрізняється тим, що як каучук вена містить каучук нату 30223 Вулканізати виготовляють на гідравлічних пресах з електричним нагрівом при температурі 151±3°С протягом 5 хв. Фізико-механічні властивості відомої та запропонованої гумових сумішей представлено в табл. 2. З даних таблиці видно, що запропоновані гумові суміші значно переважають відому по цілому комплексу технічних властивостей вулканізатів. Так, значно підвищилися міцностні властивості, витривалість до динамічних навантажень. Запропонована гумова суміш має необхідні фізико-механічні властивості гуми, а також забезпечує технологічність лазерного гравіювання, а саме, необхідну глибину пробілу при одному проході гравіювання, відсутність полум'я та копоті в фокусі лазерного гравіювання. Лазерне гравіювання гуми створює можливість виготовлення печаток із тонкими мереживними графічними елементами, півтоновими зображеннями, сприяє зниженню кількости підробок і полегшує роботу органам правопорядку. Оброблена шляхом лазерного гравіювання гумова пластина не потребує жодної додаткової обробки, що значно зменшує час виготовлення печаток і штампів, впливає на підвищення їх якості. НК смокед шитс - твердий продукт, напівпрозорий, має бурштиновий колір та запах копченостей. Сірка технічна - порошок сіро-жовтого кольору з т.пл. 114°С, т.спалаху - 261°С (ГОСТ 127-78). Тіурам Д - порошок білого кольору з густиною 1,40 г/см3, т.пл. 140-142°С (ГОСТ 740-76). Білила цинкові - порошок білого кольору з густиною 5,47 г/см3 і т. пл. 1500°С (ГОСТ 202-84). Кислота стеаринова - порошок білого, сірого, або світло-коричневого кольору, d=0,84-0,99, т.пл. 52-75°С (ГОСТ 6484-64). Агідол-2 - порошок кремового кольору (ТУ 38.101617-80). Сажа біла БС-50 - порошок білого кольору з щільністю 2,1 г/см3 (ГОСТ 18307-78). Літопон - білий порошок з щільністю 4,2 г/см3 (ГОСТ 907-72). Каолін - білий порошок з щільністю 2,62,67 г/см3 (ГОСТ 19608-84). Склад відомої та запропонованої сумішей приведено в табл. 1. Гумову суміш готують відомим способом за режимом виготовлення стандартних гумових су660 . мішей на вальцях СмПд 660 Таблиця 1 Рецептура гумових сумішей № 1 2 3 4 5 6 7 8 9 10 11 12 13 14 Найменування інгредієнтів НК смокед шитс СКН-26 АСМ СКС-30 АРКПН Сірка технічна Тіурам Д Кислота стеаринова Білила цинкові Сажа біла БС-50 Літопон Каолін Крейда природна Дібутилфталат Агідол-2 Барвник Склад гумових сумішей за винаходом Відома сумішпрототип 58 42 2 1 1 2 3 4 5 6 7 8 9 10 100 0,5 2 100 0,5 2 100 0,5 2 100 0,5 2 100 2 0,5 100 2 0,5 100 2 0,5 100 2 0,5 100 2 0,6 100 2 1 3 2 2 2 2 2 2 2 2 2 2 10 65 32 25 0,07 6 40 10 20 1 0,5 8 40 10 10 1 0,5 10 30 10 20 1 0,5 10 30 10 10 1 0,5 6 40 10 20 2 0,5 8 40 10 10 2 0,5 10 30 10 20 2 0,5 10 30 10 10 2 0,5 10 30 10 40 1,5 0,2 10 30 20 50 1,5 0,3 2 30223 Таблиця 2 Фізико-механічні властивості вулканізатів та їх технологічність при лазерному гравіюванні № п/п 1 2 3 4 5 Найменування показників Гранична міцність при розриві, кгс/см2 Відносне подовження при розриві, % Відносна залишкова деформація після розриву, % Твердість по Шору, А Технологічність лазерного гравіювання вулканізатів Вдома сумішпрототип Гумова суміш за винаходом 1 2 3 4 5 6 7 8 9 10 47 158 164 163 167 168 180 175 192 181 181 520 553 539 547 582 552 546 542 563 485 485 21 28 20 28 24 32 24 26 28 36 36 14 Велике полум'я, копоть 70 68 63 59 69 68 62 60 65 65 Полум'я горіння незначне, копоть відсутня. Глибина пробілу нормальна при одному проході гравіювання __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 35 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
