Моторна олива

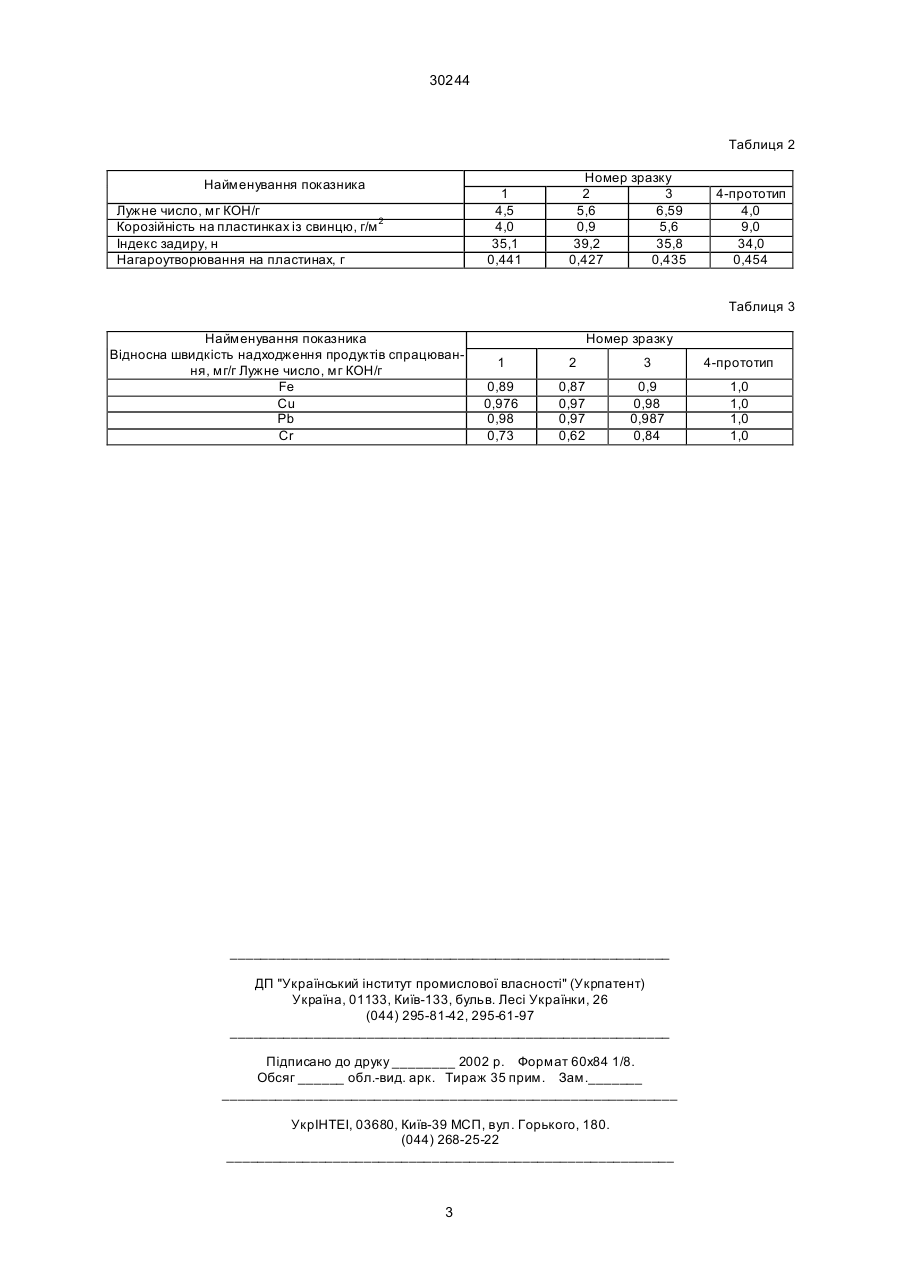

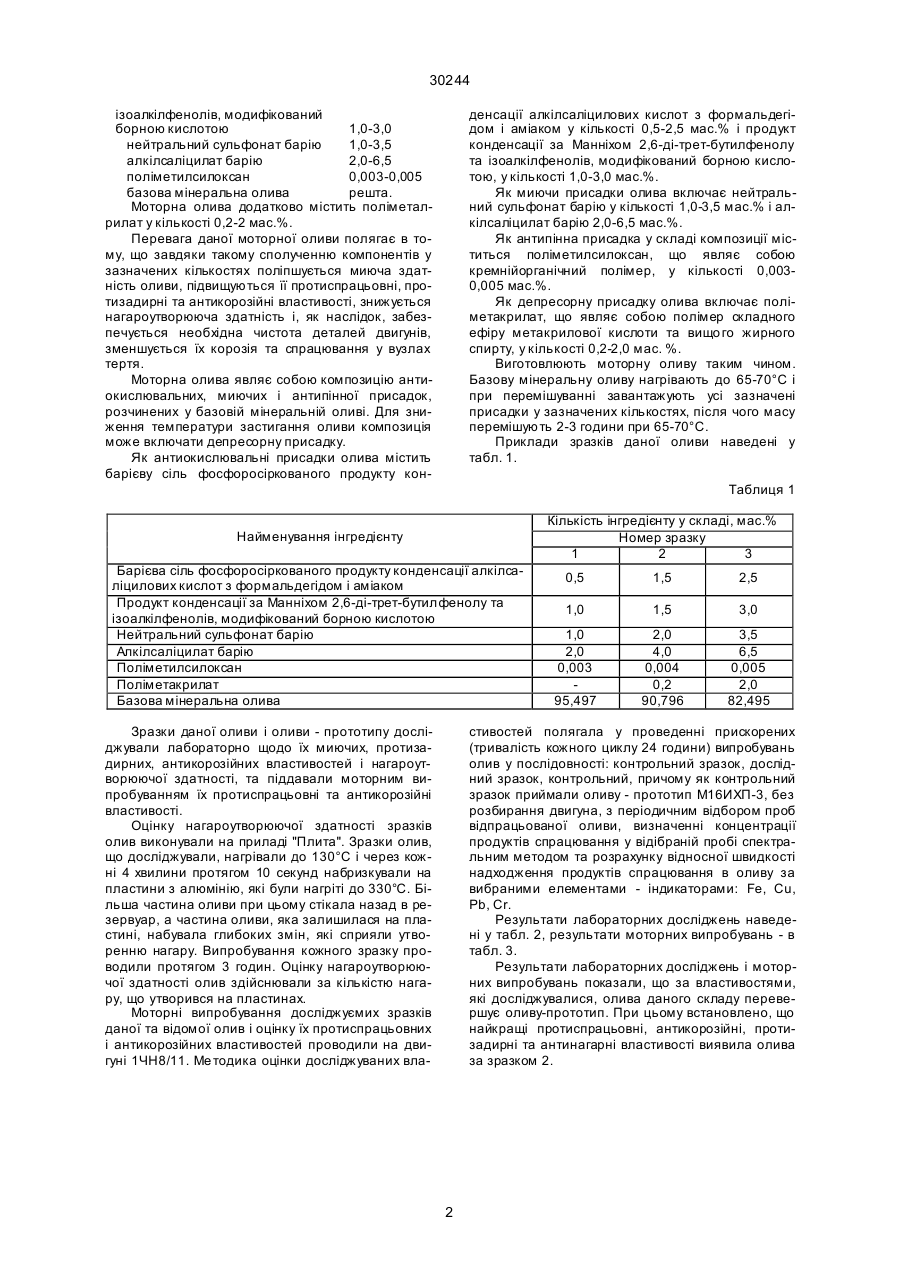

1. Моторна олива, яка містить дитіофосфат барію, нейтральний сульфонат барію, поліметилсилоксан і базову мінеральну оливу, яка відрізняється тим, що як дитіофосфат барію вона включає барієву сіль фосфоросіркованого продукту конденсації алкілсаліцилових кислот з формальдегідом і аміаком і, додатково, продукт конденсації за Манніхом 2,6-ді-трет-бутилфенолу та ізоалкілфенолів, модифікований борною кислотою, і алкілса 30244 ізоалкілфенолів, модифікований борною кислотою 1,0-3,0 нейтральний сульфонат барію 1,0-3,5 алкілсаліцилат барію 2,0-6,5 поліметилсилоксан 0,003-0,005 базова мінеральна олива решта. Моторна олива додатково містить поліметалрилат у кількості 0,2-2 мас.%. Перевага даної моторної оливи полягає в тому, що завдяки такому сполученню компонентів у зазначених кількостях поліпшується миюча здатність оливи, підвищуються її протиспрацьовні, протизадирні та антикорозійні властивості, знижується нагароутворююча здатність і, як наслідок, забезпечується необхідна чистота деталей двигунів, зменшується їх корозія та спрацювання у вузлах тертя. Моторна олива являє собою композицію антиокислювальних, миючих і антипінної присадок, розчинених у базовій мінеральній оливі. Для зниження температури застигання оливи композиція може включати депресорну присадку. Як антиокислювальні присадки олива містить барієву сіль фосфоросіркованого продукту кон денсації алкілсаліцилових кислот з формальдегідом і аміаком у кількості 0,5-2,5 мас.% і продукт конденсації за Манніхом 2,6-ді-трет-бутилфенолу та ізоалкілфенолів, модифікований борною кислотою, у кількості 1,0-3,0 мас.%. Як миючи присадки олива включає нейтральний сульфонат барію у кількості 1,0-3,5 мас.% і алкілсаліцилат барію 2,0-6,5 мас.%. Як антипінна присадка у складі композиції міститься поліметилсилоксан, що являє собою кремнійорганічний полімер, у кількості 0,0030,005 мас.%. Як депресорну присадку олива включає поліметакрилат, що являє собою полімер складного ефіру метакрилової кислоти та вищо го жирного спирту, у кількості 0,2-2,0 мас. %. Виготовлюють моторну оливу таким чином. Базову мінеральну оливу нагрівають до 65-70°С і при перемішуванні завантажують усі зазначені присадки у зазначених кількостях, після чого масу перемішують 2-3 години при 65-70°С. Приклади зразків даної оливи наведені у табл. 1. Таблиця 1 Кількість інгредієнту у складі, мас.% Номер зразку 1 2 3 Найменування інгредієнту Барієва сіль фосфоросіркованого продукту конденсації алкілсаліцилових кислот з формальдегідом і аміаком Продукт конденсації за Манніхом 2,6-ді-трет-бутилфенолу та ізоалкілфенолів, модифікований борною кислотою Нейтральний сульфонат барію Алкілсаліцилат барію Поліметилсилоксан Поліметакрилат Базова мінеральна олива Зразки даної оливи і оливи - прототипу досліджували лабораторно щодо їх миючих, протизадирних, антикорозійних властивостей і нагароутворюючої здатності, та піддавали моторним випробуванням їх протиспрацьовні та антикорозійні властивості. Оцінку нагароутворюючої здатності зразків олив виконували на приладі "Плита". Зразки олив, що досліджували, нагрівали до 130°С і через кожні 4 хвилини протягом 10 секунд набризкували на пластини з алюмінію, які були нагріті до 330°С. Більша частина оливи при цьому стікала назад в резервуар, а частина оливи, яка залишилася на пластині, набувала глибоких змін, які сприяли утворенню нагару. Випробування кожного зразку проводили протягом 3 годин. Оцінку нагароутворюючої здатності олив здійснювали за кількістю нагару, що утворився на пластинах. Моторні випробування досліджуємих зразків даної та відомої олив і оцінку їх протиспрацьовних і антикорозійних властивостей проводили на двигуні 1ЧН8/11. Ме тодика оцінки досліджуваних вла 0,5 1,5 2,5 1,0 1,5 3,0 1,0 2,0 0,003 95,497 2,0 4,0 0,004 0,2 90,796 3,5 6,5 0,005 2,0 82,495 стивостей полягала у проведенні прискорених (тривалість кожного циклу 24 години) випробувань олив у послідовності: контрольний зразок, дослідний зразок, контрольний, причому як контрольний зразок приймали оливу - прототип М16ИХП-3, без розбирання двигуна, з періодичним відбором проб відпрацьованої оливи, визначенні концентрації продуктів спрацювання у відібраній пробі спектральним методом та розрахунку відносної швидкості надходження продуктів спрацювання в оливу за вибраними елементами - індикаторами: Fе, Сu, Рb, Сr. Результати лабораторних досліджень наведені у табл. 2, результати моторних випробувань - в табл. 3. Результати лабораторних досліджень і моторних випробувань показали, що за властивостями, які досліджувалися, олива даного складу перевершує оливу-прототип. При цьому встановлено, що найкращі протиспрацьовні, антикорозійні, протизадирні та антинагарні властивості виявила олива за зразком 2. 2 30244 Таблиця 2 Найменування показника 1 4,5 4,0 35,1 0,441 Лужне число, мг КОН/г Корозійність на пластинках із свинцю, г/м 2 Індекс задиру, н Нагароутворювання на пластинах, г Номер зразку 2 3 5,6 6,59 0,9 5,6 39,2 35,8 0,427 0,435 4-прототип 4,0 9,0 34,0 0,454 Таблиця 3 Найменування показника Відносна швидкість надходження продуктів спрацювання, мг/г Лужне число, мг КОН/г Fе Сu Рb Сr Номер зразку 1 2 3 4-прототип 0,89 0,976 0,98 0,73 0,87 0,97 0,97 0,62 0,9 0,98 0,987 0,84 1,0 1,0 1,0 1,0 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 35 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
