Кріохірургічний апарат

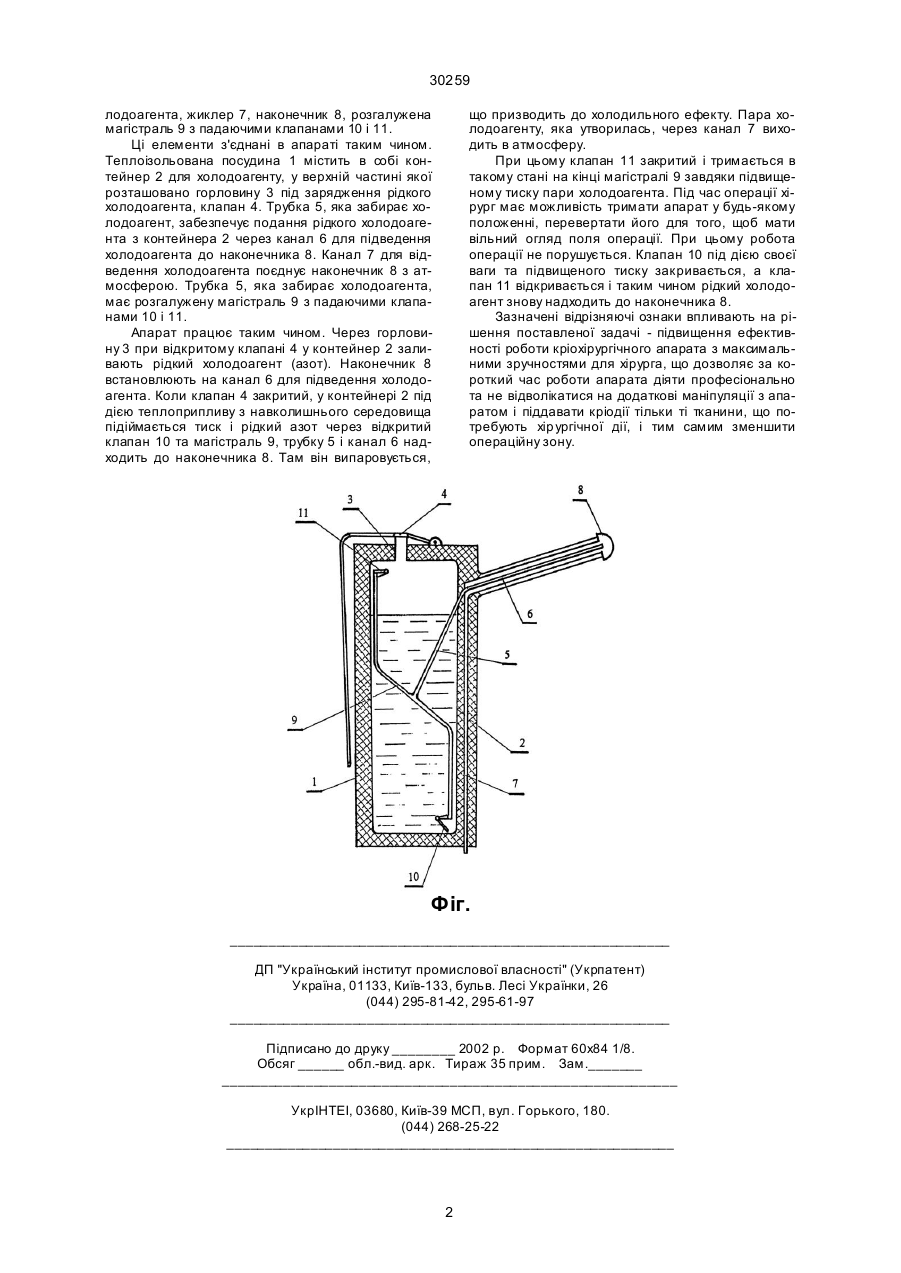

Кріохірургічний апарат, який містить теплоізольовану посудину, контейнер для холодоагента, горловину під зарядження рідкого холодоагента, клапан, трубку, яка забирає холодоагент, канал для підведення холодоагента та канал для відведення холодоагента, який відрізняється тим, що трубка, яка забирає холодоагент, закінчується розгалуженою магістраллю, яка направлена в верхню та нижню частини контейнера, при цьому кінці магістралі оснащені падаючими клапанами. (19) (21) 98020697 (22) 10.02.1998 (24) 15.11.2000 (33) UA (46) 15.11.2000, Бюл. № 6, 2000 р. (72) Лобенко Анатолій Олександрович, Власов Володимир Іванович, Морозюк Тетяна Владиленівна, Шпак Володимир Якович (73) УКРАЇНСЬКИЙ НАУКОВО-ДОСЛІДНИЙ ІНСТИТУТ МОРСЬКОЇ МЕДИЦИНИ 30259 лодоагента, жиклер 7, наконечник 8, розгалужена магістраль 9 з падаючими клапанами 10 і 11. Ці елементи з'єднані в апараті таким чином. Теплоізольована посудина 1 містить в собі контейнер 2 для холодоагенту, у верхній частині якої розташовано горловину 3 під зарядження рідкого холодоагента, клапан 4. Трубка 5, яка забирає холодоагент, забезпечує подання рідкого холодоагента з контейнера 2 через канал 6 для підведення холодоагента до наконечника 8. Канал 7 для відведення холодоагента поєднує наконечник 8 з атмосферою. Трубка 5, яка забирає холодоагента, має розгалужену магістраль 9 з падаючими клапанами 10 і 11. Апарат працює таким чином. Через горловину 3 при відкритому клапані 4 у контейнер 2 заливають рідкий холодоагент (азот). Наконечник 8 встановлюють на канал 6 для підведення холодоагента. Коли клапан 4 закритий, у контейнері 2 під дією теплоприпливу з навколишнього середовища підіймається тиск і рідкий азот через відкритий клапан 10 та магістраль 9, трубку 5 і канал 6 надходить до наконечника 8. Там він випаровується, що призводить до холодильного ефекту. Пара холодоагенту, яка утворилась, через канал 7 виходить в атмосферу. При цьому клапан 11 закритий і тримається в такому стані на кінці магістралі 9 завдяки підвищеному тиску пари холодоагента. Під час операції хірург має можливість тримати апарат у будь-якому положенні, перевертати його для того, щоб мати вільний огляд поля операції. При цьому робота операції не порушується. Клапан 10 під дією своєї ваги та підвищеного тиску закривається, а клапан 11 відкривається і таким чином рідкий холодоагент знову надходить до наконечника 8. Зазначені відрізняючі ознаки впливають на рішення поставленої задачі - підвищення ефективності роботи кріохірургічного апарата з максимальними зручностями для хірурга, що дозволяє за короткий час роботи апарата діяти професіонально та не відволікатися на додаткові маніпуляції з апаратом і піддавати кріодії тільки ті тканини, що потребують хір ургічної дії, і тим самим зменшити операційну зону. Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 35 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 2
