Антифрикційна композиція для безконтактних турбокомпресорних ущільнень

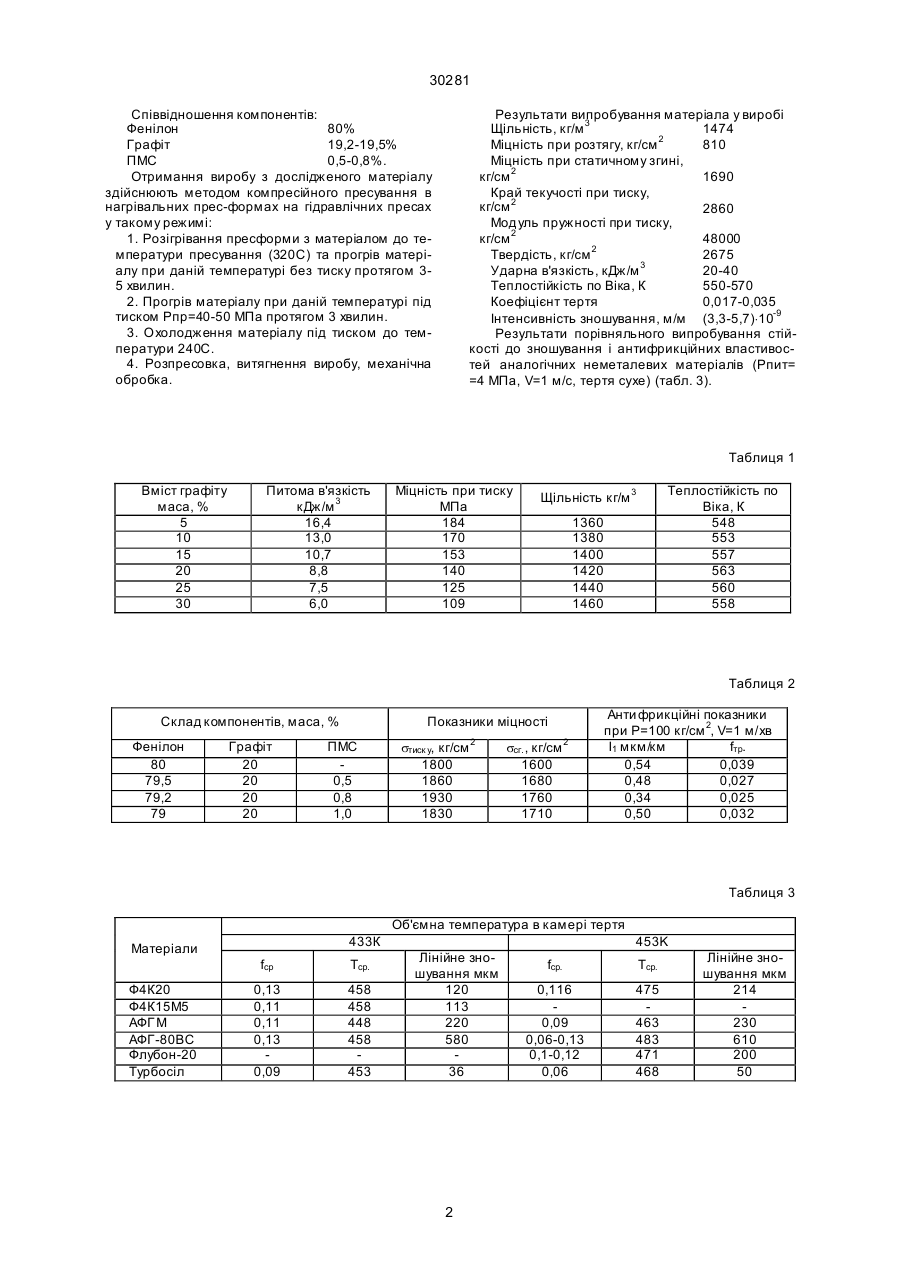

Антифрикційна композиція для безконтактних турбокомпресорних ущільнень, яка досягається за рахунок введення у композицію на основі порош 30281 Співвідношення компонентів: Фенілон 80% Графіт 19,2-19,5% ПМС 0,5-0,8%. Отримання виробу з дослідженого матеріалу здійснюють методом компресійного пресування в нагрівальних прес-формах на гідравлічних пресах у такому режимі: 1. Розігрівання пресформи з матеріалом до температури пресування (320С) та прогрів матеріалу при даній температурі без тиску протягом 35 хвилин. 2. Прогрів матеріалу при даній температурі під тиском Рпр=40-50 МПа протягом 3 хвилин. 3. Охолодження матеріалу під тиском до температури 240С. 4. Розпресовка, витягнення виробу, механічна обробка. Результати випробування матеріала у виробі Щільність, кг/м 3 1474 Міцність при розтягу, кг/см 2 810 Міцність при статичному згині, кг/см 2 1690 Край текучості при тиску, 2 кг/см 2860 Модуль пружності при тиску, кг/см 2 48000 Твердість, кг/см 2 2675 Ударна в'язкість, кДж/м 3 20-40 Теплостійкість по Віка, К 550-570 Коефіцієнт тертя 0,017-0,035 Інтенсивність зношування, м/м (3,3-5,7)×10-9 Результати порівняльного випробування стійкості до зношування і антифрикційних властивостей аналогічних неметалевих матеріалів (Рпит= =4 МПа, V=1 м/с, тертя сухе) (табл. 3). Таблиця 1 Вміст графіту маса, % 5 10 15 20 25 30 Питома в'язкість кДж/м 3 16,4 13,0 10,7 8,8 7,5 6,0 Міцність при тиску МПа 184 170 153 140 125 109 Теплостійкість по Віка, К 548 553 557 563 560 558 Щільність кг/м 3 1360 1380 1400 1420 1440 1460 Таблиця 2 Склад компонентів, маса, % Фенілон 80 79,5 79,2 79 Графіт 20 20 20 20 Показники міцності ПМС 0,5 0,8 1,0 sтиск у, кг/см 2 1800 1860 1930 1830 sсг. , кг/см 2 1600 1680 1760 1710 Анти фрикційні показники при Р=100 кг/см 2, V=1 м/xв І1 мкм/км fтp. 0,54 0,039 0,48 0,027 0,34 0,025 0,50 0,032 Таблиця 3 Об'ємна температура в камері тертя 433К Матеріали fср Ф4К20 Ф4К15М5 АФГ М АФГ-80ВС Флубон-20 Турбосіл Тср. 0,13 0,11 0,11 0,13 0,09 458 458 448 458 453 453K Лінійне зношування мкм 120 113 220 580 36 2 fcp. Тср. 0,116 0,09 0,06-0,13 0,1-0,12 0,06 475 463 483 471 468 Лінійне зношування мкм 214 230 610 200 50 30281 Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 35 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
