Бронетранспортер бтр-80 з додатковою системою живлення

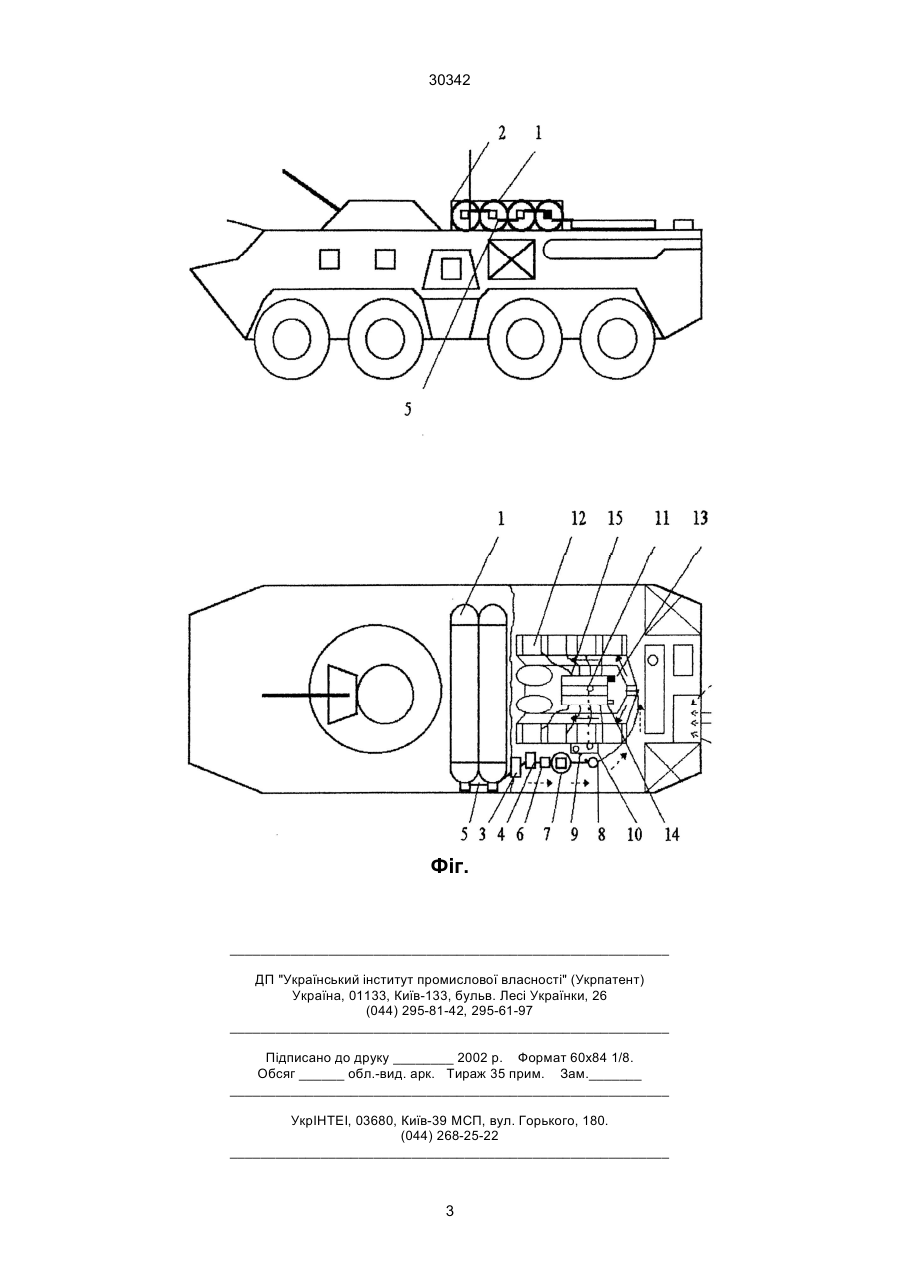

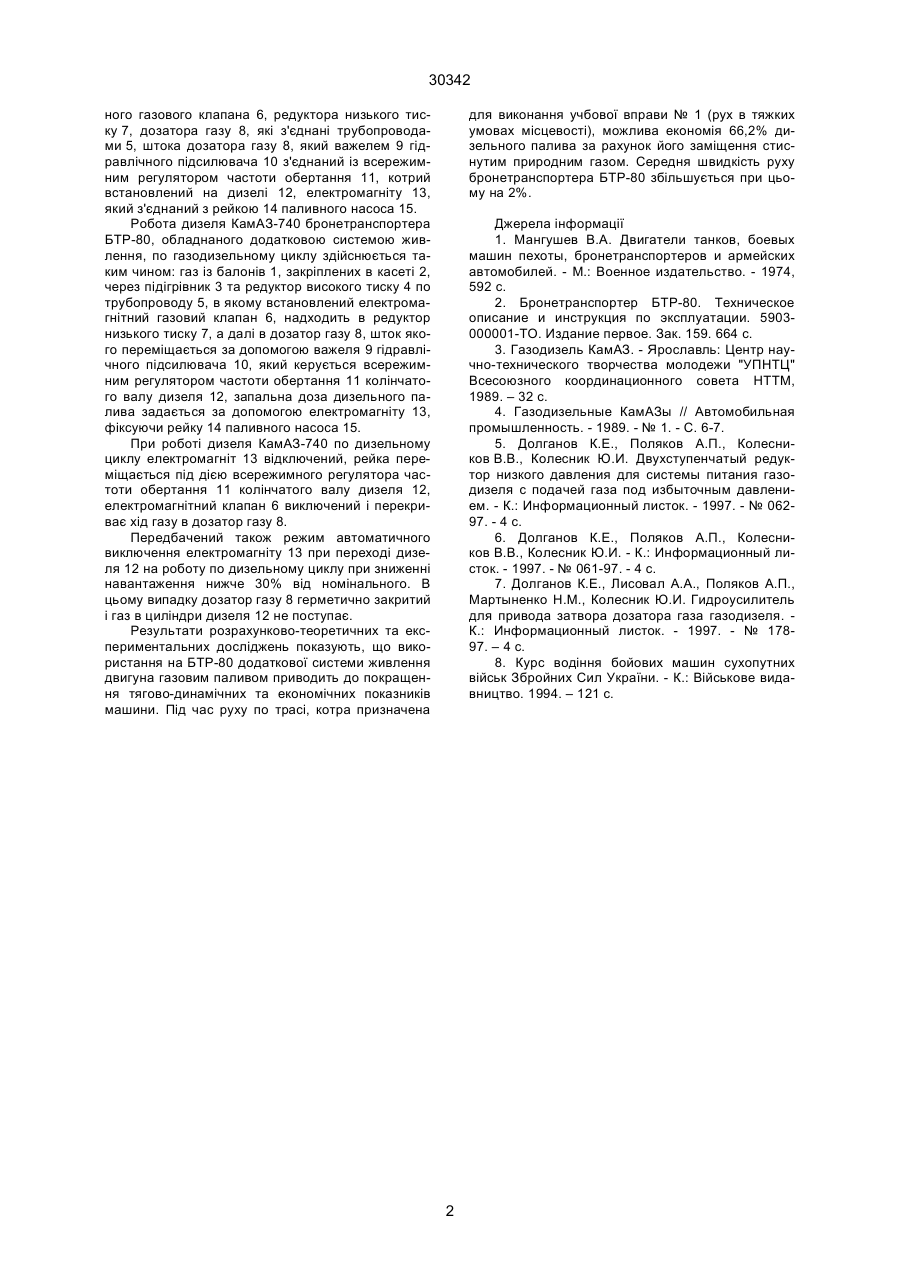

Бронетранспортер з додатковою системою живлення, обладнаний силовою установкою з двигуном, обладнаним системою живлення дизельним паливом, який відрізняється тим, що на бронетранспортер установлена додаткова система живлення двигуна газовим паливом під надлишковим тиском, яка складається із балонів, які встановлені в касети, підігрівача, редуктора високого тиску, електромагнітного газового клапана, редуктора низького тиску та дозатора газу, з'єднаних між собою трубопроводами, штока дозатора газу, який через гідравлічний підсилювач з'єднаний із всережимним регулятором, крім того, рейка паливного насоса системи живлення двигуна дизельним паливом з'єднана з електромагнітом. (19) (21) 98031134 (22) 04.03.1998 (24) 15.11.2000 (33) UA (46) 15.11.2000, Бюл. № 6, 2000 р. (72) Потапенко Костянтин Кондратійович, Пітек Валерій Володимирович, Парфьонов Віктор Вікторович, Долганов Кінт Євгенович, Поляков Андрій Павлович, Колесников Володимир Валерійович, Мартиненко Микола Михайлович (73) Потапенко Костянтин Кондратійович, Пітек Валерій Володимирович, Парфьонов Віктор Вікторович, Долганов Кінт Євгенович, Поляков Андрій Павлович, Колесников Володимир Валерійович, Мартиненко Микола Михайлович (56) Бронетранспортер БТР-80. Техническое описание и инструкция по эксплуатации. 5903-000001ТО. Издание первое. Зак. 159. 664 с. 30342 ного газового клапана 6, редуктора низького тиску 7, дозатора газу 8, які з'єднані трубопроводами 5, штока дозатора газу 8, який важелем 9 гідравлічного підсилювача 10 з'єднаний із всережимним регулятором частоти обертання 11, котрий встановлений на дизелі 12, електромагніту 13, який з'єднаний з рейкою 14 паливного насоса 15. Робота дизеля КамАЗ-740 бронетранспортера БТР-80, обладнаного додатковою системою живлення, по газодизельному циклу здійснюється таким чином: газ із балонів 1, закріплених в касеті 2, через підігрівник 3 та редуктор високого тиску 4 по трубопроводу 5, в якому встановлений електромагнітний газовий клапан 6, надходить в редуктор низького тиску 7, а далі в дозатор газу 8, шток якого переміщається за допомогою важеля 9 гідравлічного підсилювача 10, який керується всережимним регулятором частоти обертання 11 колінчатого валу дизеля 12, запальна доза дизельного палива задається за допомогою електромагніту 13, фіксуючи рейку 14 паливного насоса 15. При роботі дизеля КамАЗ-740 по дизельному циклу електромагніт 13 відключений, рейка переміщається під дією всережимного регулятора частоти обертання 11 колінчатого валу дизеля 12, електромагнітний клапан 6 виключений і перекриває хід газу в дозатор газу 8. Передбачений також режим автоматичного виключення електромагніту 13 при переході дизеля 12 на роботу по дизельному циклу при зниженні навантаження нижче 30% від номінального. В цьому випадку дозатор газу 8 герметично закритий і газ в циліндри дизеля 12 не поступає. Результати розрахунково-теоретичних та експериментальних досліджень показують, що використання на БТР-80 додаткової системи живлення двигуна газовим паливом приводить до покращення тягово-динамічних та економічних показників машини. Під час руху по трасі, котра призначена для виконання учбової вправи № 1 (рух в тяжких умовах місцевості), можлива економія 66,2% дизельного палива за рахунок його заміщення стиснутим природним газом. Середня швидкість руху бронетранспортера БТР-80 збільшується при цьому на 2%. Джерела інформації 1. Мангушев В.А. Двигатели танков, боевых машин пехоты, бронетранспортеров и армейских автомобилей. - М.: Военное издательство. - 1974, 592 с. 2. Бронетранспортер БТР-80. Техническое описание и инструкция по эксплуатации. 5903000001-ТО. Издание первое. Зак. 159. 664 с. 3. Газодизель КамАЗ. - Ярославль: Центр научно-технического творчества молодежи "УПНТЦ" Всесоюзного координационного совета НТТМ, 1989. – 32 с. 4. Газодизельные КамАЗы // Автомобильная промышленность. - 1989. - № 1. - С. 6-7. 5. Долганов К.Е., Поляков А.П., Колесников В.В., Колесник Ю.И. Двухступенчатый редуктор низкого давления для системы питания газодизеля с подачей газа под избыточным давлением. - К.: Информационный листок. - 1997. - № 06297. - 4 с. 6. Долганов К.Е., Поляков А.П., Колесников В.В., Колесник Ю.И. - К.: Информационный листок. - 1997. - № 061-97. - 4 с. 7. Долганов К.Е., Лисовал А.А., Поляков А.П., Мартыненко Н.М., Колесник Ю.И. Гидроусилитель для привода затвора дозатора газа газодизеля. К.: Информационный листок. - 1997. - № 17897. – 4 с. 8. Курс водіння бойових машин сухопутних військ Збройних Сил України. - К.: Військове видавництво. 1994. – 121 с. 2 30342 Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 35 прим. Зам._______ __________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 __________________________________________________________ 3
