Облицювальна плитка

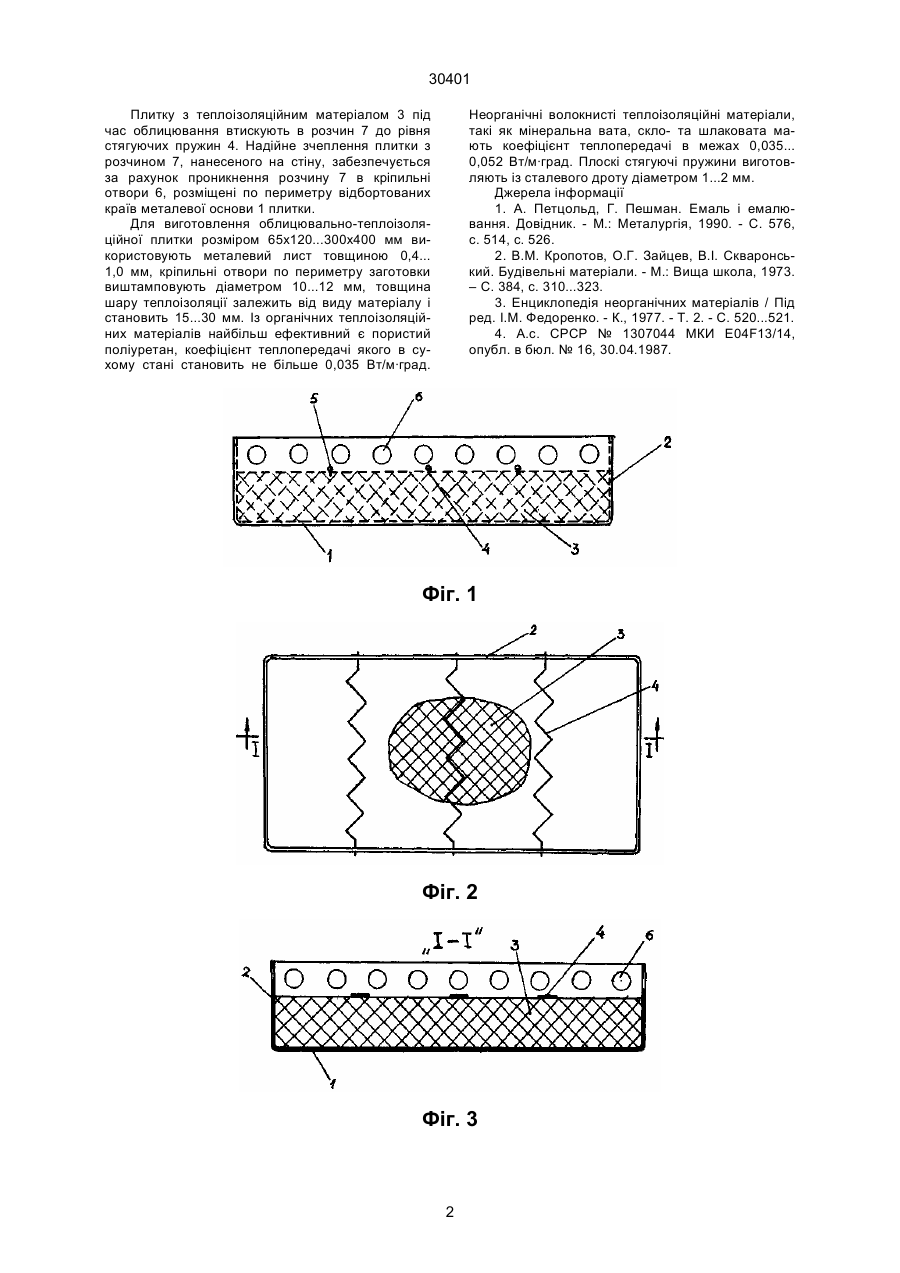

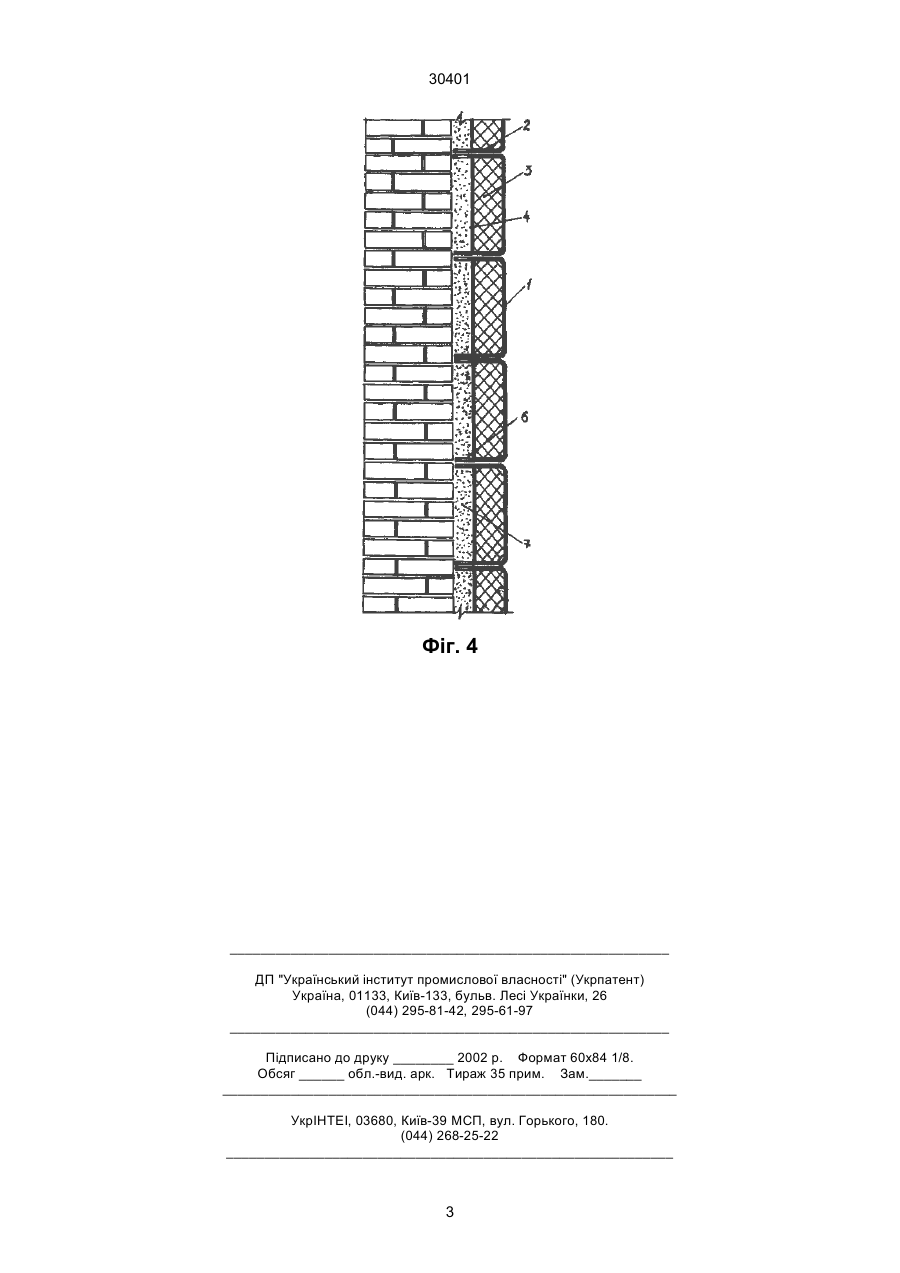

Облицювальна плитка, яка включає металеву основу із захисним покриттям і відбортовані краї, яка відрізняється тим, що всередині основи міститься теплоізоляційний матеріал, відбортовані краї по периметру мають кріпильні отвори, нижче яких розміщені фіксаційні отвори для закріплення стягуючих пружин. (19) (21) 98031442 (22) 23.03.1998 (24) 15.11.2000 (33) UA (46) 15.11.2000, Бюл. № 6, 2000 р. (72) Бідношея Валентин Якович, Погрібний Дмитро Пилипович, Шевченко Олександр Максимович, Баринов Вадим Юр'євич 30401 Плитку з теплоізоляційним матеріалом 3 під час облицювання втискують в розчин 7 до рівня стягуючих пружин 4. Надійне зчеплення плитки з розчином 7, нанесеного на стіну, забезпечується за рахунок проникнення розчину 7 в кріпильні отвори 6, розміщені по периметру відбортованих країв металевої основи 1 плитки. Для виготовлення облицювально-теплоізоляційної плитки розміром 65x120...300x400 мм використовують металевий лист товщиною 0,4... 1,0 мм, кріпильні отвори по периметру заготовки виштамповують діаметром 10...12 мм, товщина шару теплоізоляції залежить від виду матеріалу і становить 15...30 мм. Із органічних теплоізоляційних матеріалів найбільш ефективний є пористий поліуретан, коефіцієнт теплопередачі якого в сухому стані становить не більше 0,035 Вт/м·град. Неорганічні волокнисті теплоізоляційні матеріали, такі як мінеральна вата, скло- та шлаковата мають коефіцієнт теплопередачі в межах 0,035... 0,052 Вт/м·град. Плоскі стягуючі пружини виготовляють із сталевого дроту діаметром 1...2 мм. Джерела інформації 1. А. Петцольд, Г. Пешман. Емаль і емалювання. Довідник. - М.: Металургія, 1990. - С. 576, с. 514, с. 526. 2. В.М. Кропотов, О.Г. Зайцев, B.I. Скваронський. Будівельні матеріали. - М.: Вища школа, 1973. – С. 384, с. 310...323. 3. Енциклопедія неорганічних матеріалів / Під ред. І.М. Федоренко. - К., 1977. - Т. 2. - С. 520...521. 4. А.с. СРСР № 1307044 МКИ E04F13/14, опубл. в бюл. № 16, 30.04.1987. Фіг. 1 Фіг. 2 Фіг. 3 2 30401 Фіг. 4 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 35 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
