Процес вихідного контролю термоелектричних модулів пельтьє

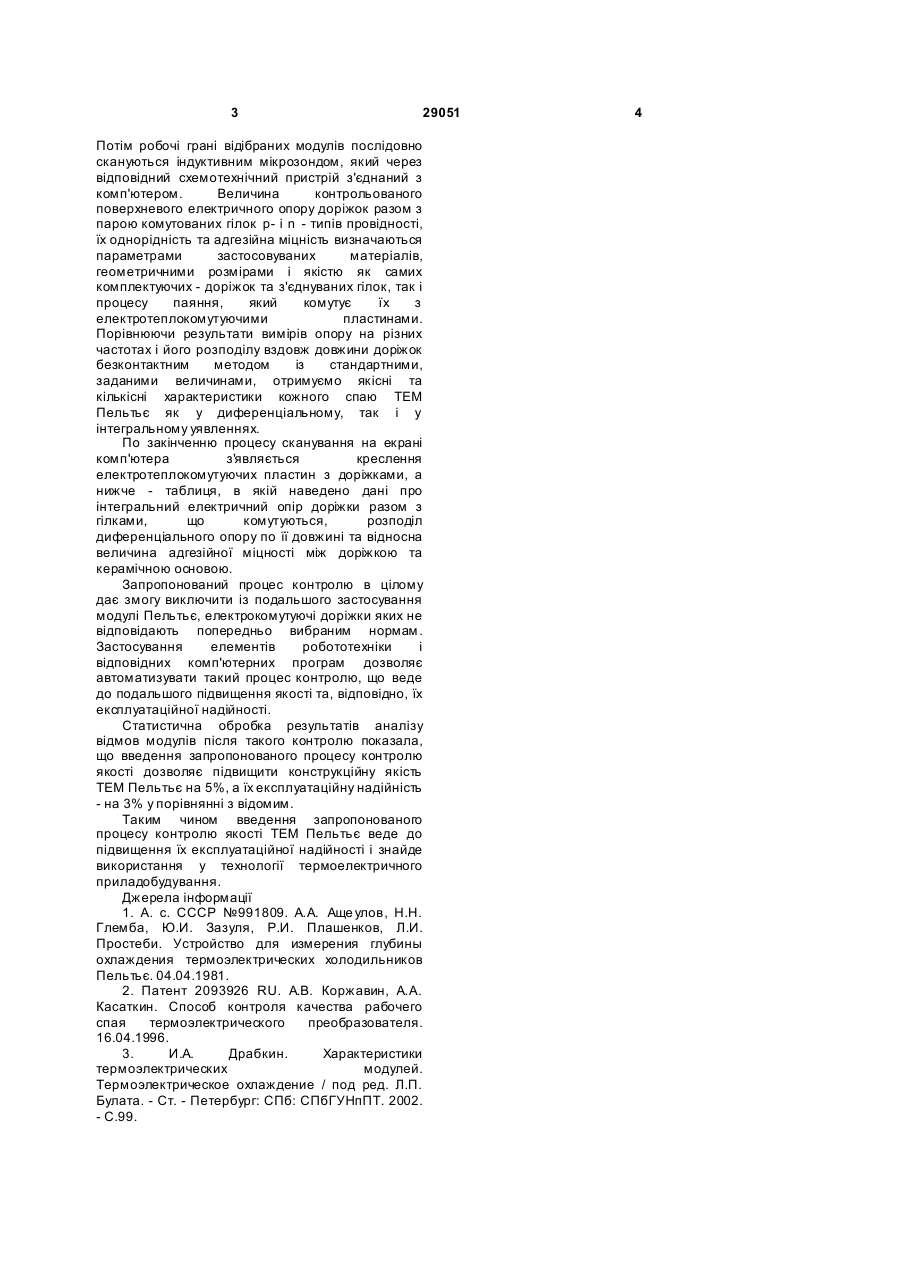

Процес вихідного контролю термоелектричних модулів Пельтьє, що складається з етапів вимірювання термоелектричної добротності Z, електричного опору модуля R та постійної часу τ, який відрізняється тим, що містить етап безконтактного контролю електричного опору всіх комутуючи х доріжок разом з парами гілок р- і nтипів провідності зі сторони робочої грані модуля. (19) (21) a200702954 (22) 20.03.2007 (24) 10.01.2008 (72) АЩЕУЛОВ АНАТОЛІЙ АН АТОЛІЙОВИЧ, UA, ВЕЛИЧУК ДЕНИС ДМИТРОВИЧ, UA (73) ІНСТИТУТ ТЕРМОЕЛЕКТРИКИ, UA (56) 3 29051 Потім робочі грані відібраних модулів послідовно скануються індуктивним мікрозондом, який через відповідний схемотехнічний пристрій з'єднаний з комп'ютером. Величина контрольованого поверхневого електричного опору доріжок разом з парою комутованих гілок р- і n - типів провідності, їх однорідність та адгезійна міцність визначаються параметрами застосовуваних матеріалів, геометричними розмірами і якістю як самих комплектуючих - доріжок та з'єднуваних гілок, так і процесу паяння, який комутує їх з електротеплокомутуючими пластинами. Порівнюючи результати вимірів опору на різних частотах і його розподілу вздовж довжини доріжок безконтактним методом із стандартними, заданими величинами, отримуємо якісні та кількісні характеристики кожного спаю ТЕМ Пельтьє як у диференціальному, так і у інтегральному уявленнях. По закінченню процесу сканування на екрані комп'ютера з'я вляється креслення електротеплокомутуючих пластин з доріжками, а нижче - таблиця, в якій наведено дані про інтегральний електричний опір доріжки разом з гілками, що комутуються, розподіл диференціального опору по її довжині та відносна величина адгезійної міцності між доріжкою та керамічною основою. Запропонований процес контролю в цілому дає змогу виключити із подальшого застосування модулі Пельтьє, електрокомутуючі доріжки яких не відповідають попередньо вибраним нормам. Застосування елементів робототехніки і відповідних комп'ютерних програм дозволяє автоматизувати такий процес контролю, що веде до подальшого підвищення якості та, відповідно, їх експлуатаційної надійності. Статистична обробка результатів аналізу відмов модулів після такого контролю показала, що введення запропонованого процесу контролю якості дозволяє підвищити конструкційну якість ТЕМ Пельтьє на 5%, а їх експлуатаційну надійність - на 3% у порівнянні з відомим. Таким чином введення запропонованого процесу контролю якості ТЕМ Пельтьє веде до підвищення їх експлуатаційної надійності і знайде використання у технології термоелектричного приладобудування. Джерела інформації 1. А. с. СССР №991809. А.А. Аще улов, Н.Н. Глемба, Ю.И. Зазуля, Р.И. Плашенков, Л.И. Простеби. Устройство для измерения глубины охлаждения термоэлектрических холодильников Пельтьє. 04.04.1981. 2. Патент 2093926 RU. А.В. Коржавин, А.А. Касаткин. Способ контроля качества рабочего спая термоэлектрического преобразователя. 16.04.1996. 3. И.А. Драбкин. Характеристики термоэлектрических модулей. Термоэлектрическое охлаждение / под ред. Л.П. Булата. - Ст. - Петербург: СПб: СПбГУНпПТ. 2002. - С.99. 4
