Робочий орган розвантажувача кормів

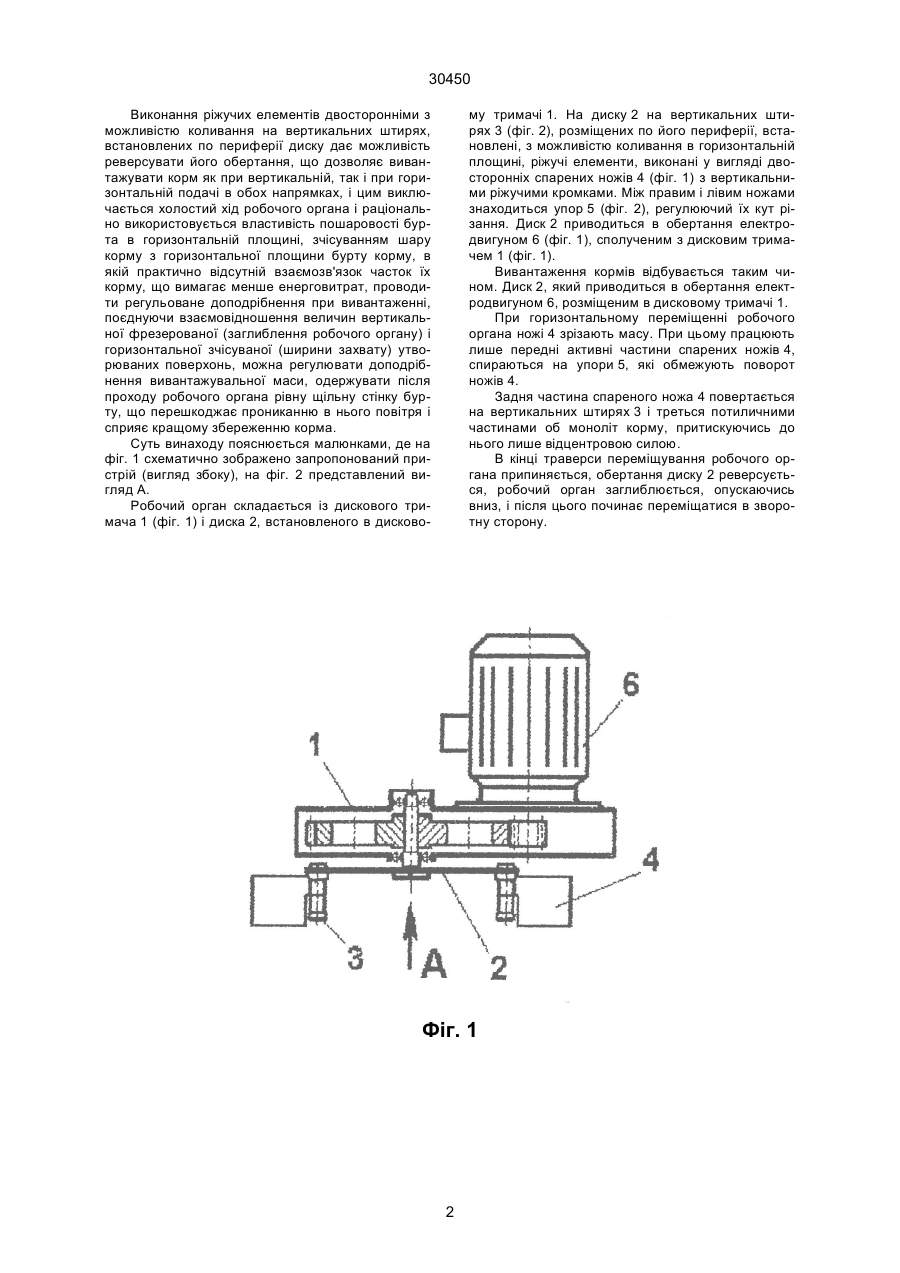

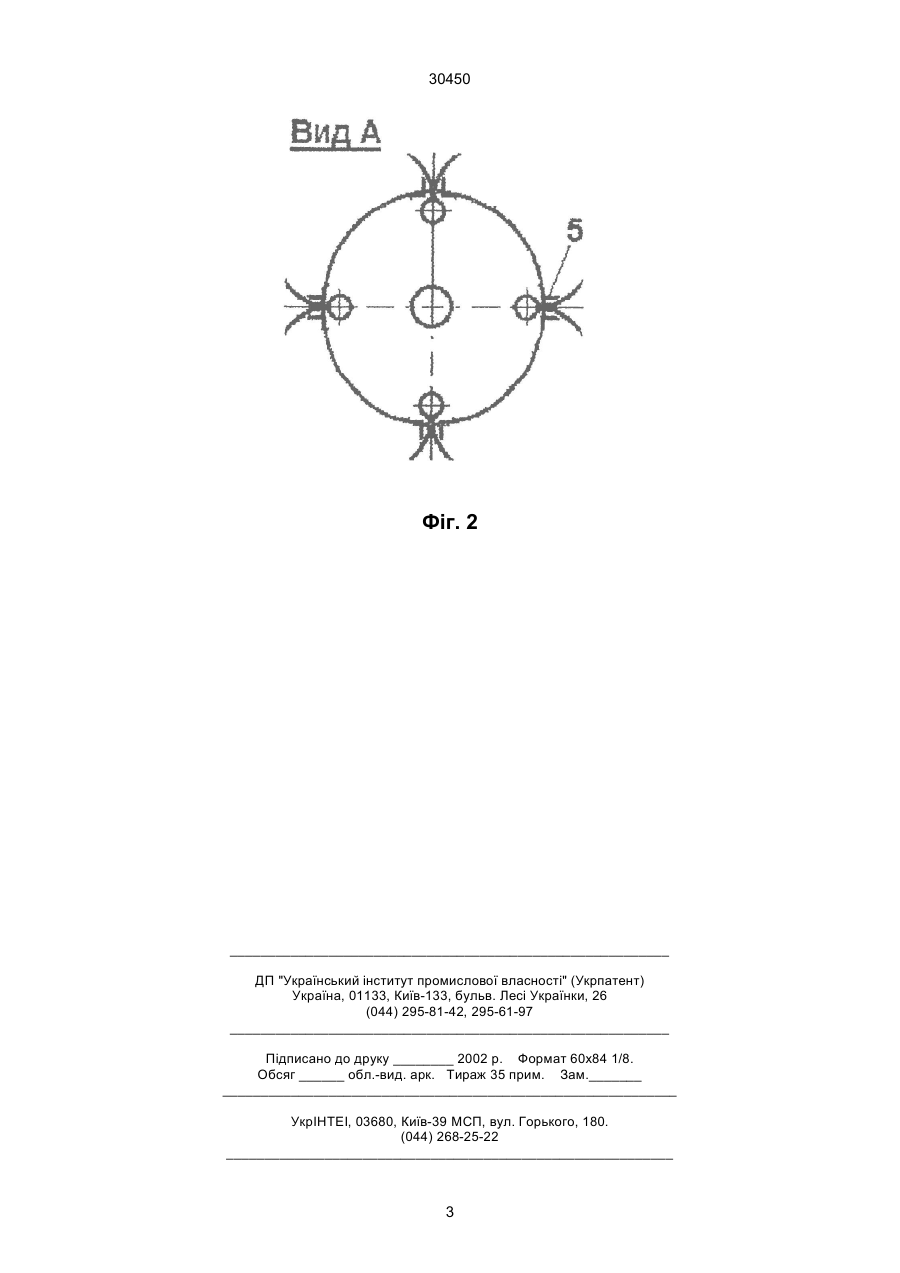

Робочий орган розвантажувача кормів який містить раму з механізмом переміщування робочого органу, виконаного у вигляді дискового тримача з ріжучими елементами, розміщеними на диску, і привод, відрізняється тим, що ріжучі елементи виконані двосторонніми з можливістю коливання на вертикальних штирях, встановлених по периферії диску. (19) (21) 98052402 (22) 11.05.1998 (24) 15.11.2000 (33) UA (46) 15.11.2000, Бюл. № 6, 2000 р. (72) Болтянський Олег Володимирович, Стефановський Борис Сергійович (73) ІНСТИТУТ МЕХАНІЗАЦІЇ ТВАРИННИЦТВА (ІМТ) 30450 Виконання ріжучих елементів двосторонніми з можливістю коливання на вертикальних штирях, встановлених по периферії диску дає можливість реверсувати його обертання, що дозволяє вивантажувати корм як при вертикальній, так і при горизонтальній подачі в обох напрямках, і цим виключається холостий хід робочого органа і раціонально використовується властивість пошаровості бурта в горизонтальній площині, зчісуванням шару корму з горизонтальної площини бурту корму, в якій практично відсутній взаємозв'язок часток їх корму, що вимагає менше енерговитрат, проводити регульоване доподрібнення при вивантаженні, поєднуючи взаємовідношення величин вертикальної фрезерованої (заглиблення робочого органу) і горизонтальної зчісуваної (ширини захвату) утворюваних поверхонь, можна регулювати доподрібнення вивантажувальної маси, одержувати після проходу робочого органа рівну щільну стінку бурту, що перешкоджає прониканню в нього повітря і сприяє кращому збереженню корма. Суть винаходу пояснюється малюнками, де на фіг. 1 схематично зображено запропонований пристрій (вигляд збоку), на фіг. 2 представлений вигляд А. Робочий орган складається із дискового тримача 1 (фіг. 1) і диска 2, встановленого в дисково му тримачі 1. На диску 2 на вертикальних штирях 3 (фіг. 2), розміщених по його периферії, встановлені, з можливістю коливання в горизонтальній площині, ріжучі елементи, виконані у вигляді двосторонніх спарених ножів 4 (фіг. 1) з вертикальними ріжучими кромками. Між правим і лівим ножами знаходиться упор 5 (фіг. 2), регулюючий їх кут різання. Диск 2 приводиться в обертання електродвигуном 6 (фіг. 1), сполученим з дисковим тримачем 1 (фіг. 1). Вивантаження кормів відбувається таким чином. Диск 2, який приводиться в обертання електродвигуном 6, розміщеним в дисковому тримачі 1. При горизонтальному переміщенні робочого органа ножі 4 зрізають масу. При цьому працюють лише передні активні частини спарених ножів 4, спираються на упори 5, які обмежують поворот ножів 4. Задня частина спареного ножа 4 повертається на вертикальних штирях 3 і треться потиличними частинами об моноліт корму, притискуючись до нього лише відцентровою силою. В кінці траверси переміщування робочого органа припиняється, обертання диску 2 реверсується, робочий орган заглиблюється, опускаючись вниз, і після цього починає переміщатися в зворотну сторону. Фіг. 1 2 30450 Фіг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 35 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
