Землерийний робочий орган для безтраншейного укладання труб

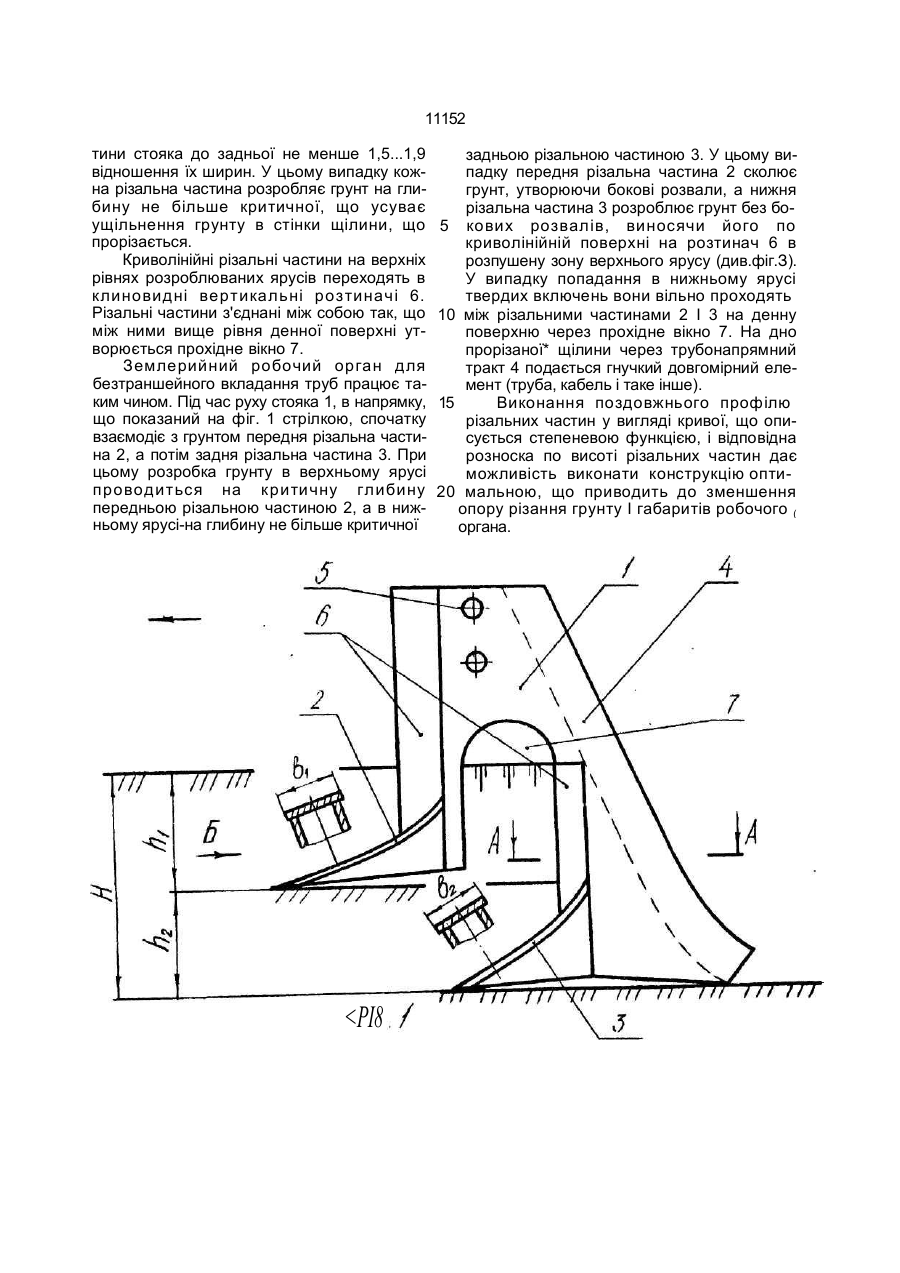

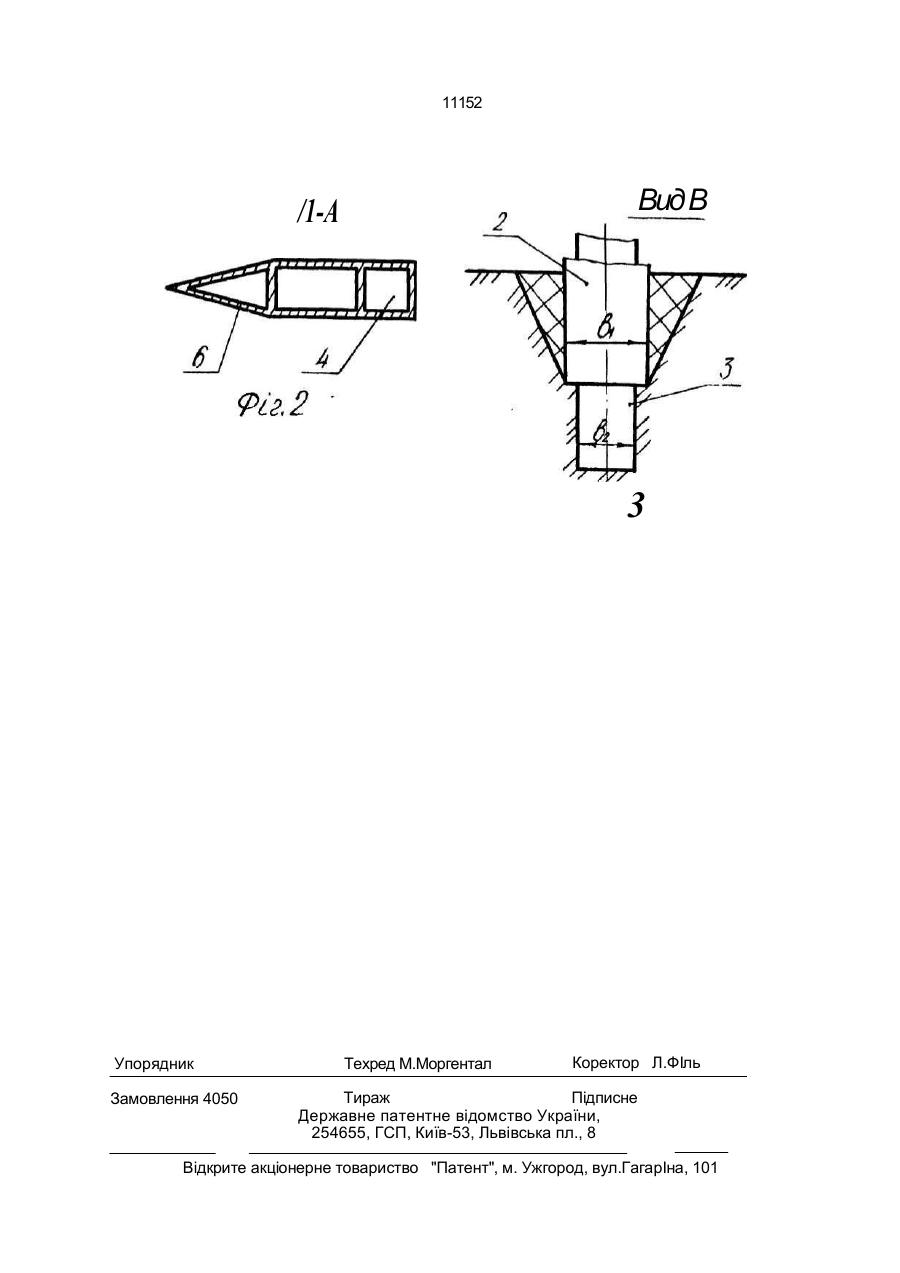

Землеройный рабочий орган для бестраншейной укладки труб, включающий стойку с передней и задней режущими час тями с переменным углом резания, разнесенными по вертикали и смещенными по горизонтали, и трубонаправляющий тракт, о т л и ч а ю щ и й с я тем. что продольный профиль режущих частей выполнен в виде кривой, описываемой степенной функцией: Y - a i, 2 [ h i l 2 n 1 2 - (h i , 2 - Z) "і * ] , где «1,2, ni,2 ~ экспериментальные коэффициенты, зависящие от физико-механических свойств грунта; г»1,2 - высота, соответственно, передней и задней режущих частей; Y,Z - текущие координат, причем отношение высоты передней режущей части стойки к задней не,менее 1,5-1,9 отношения их ширин. С > Винахід відноситься до землерийного машинобудування І може бути використаний для безтраншейної розробки грунту при вкладанні труб, кабеля, СВІТЛОВОДІВ І Інших довгомірних гнучких елементів. Мета винаходу - зменшення опору різання грунту 1 габаритів робочого органа. На фіг.1 зображений загальний вигляд робочого органа; на фіг.2 - переріз по А-А на фіг.1; на фіг.З ™ вигляд по стрілці Б фіг.1. Землерийний робочий орган для безтраншейного вкладання труб складається Із стояка 1, на якому закріплені передня 2 І задня 3 різальні частини. В стояк 1 вмонтований трубонапрямний тракт 4, а в верхній частині виконані отвори 5 для кріплення землерийного робочого органа до рами начіпного механізму (на кресленні не показано). Поздовжній профіль різальних частин 2,3 виконаний у вигляді кривої, що описується степеневою функцією Y= (л nl 2 - -(h i.2-Z)nl 2] де a\Xs Щ.2 - експериментальні коефіцієнти, що залежать від фізикомеханічних властивостей грунту; hi,2 - висота, відповідно передньої І задньої різальних частин; Y,Z- поточні координати. Такий поздовжній профіль забезпечує мінімальний тяговий опір при двоярусній розробці грунту. Різальні частини встановлені так що відношення висоти передньої різальної час О 11152 тини стояка до задньої не менше 1,5...1,9 відношення їх ширин. У цьому випадку кожна різальна частина розробляє грунт на глибину не більше критичної, що усуває ущільнення грунту в стінки щілини, що прорізається. Криволінійні різальні частини на верхніх рівнях розроблюваних ярусів переходять в клиновидні вертикальні розтиначі 6. Різальні частини з'єднані між собою так, що між ними вище рівня денної поверхні утворюється прохідне вікно 7. Землерийний робочий орган для безтраншейного вкладання труб працює таким чином. Під час руху стояка 1, в напрямку, що показаний на фіг. 1 стрілкою, спочатку взаємодіє з грунтом передня різальна частина 2, а потім задня різальна частина 3. При цьому розробка грунту в верхньому ярусі проводиться на критичну глибину передньою різальною частиною 2, а в нижньому ярусі-на глибину не більше критичної
