Робочий орган очисника голівок коренеплодів
Формула / Реферат
Робочий орган очисника головок коренеплодів, що містить вал, на якому до кронштейнів закріплені дугоподібні очисні секції з пластинчатими ножами, який відрізняється тим, що кожна очисна секція виконана у вигляді пружної пластини зі сполученими прямолінійною та криволінійною частинами, причому прямолінійна частина очисної секції жорстко з'єднана з кронштейном, а на випуклому боці криволінійної частини виконані виступи у формі штаби.
Текст

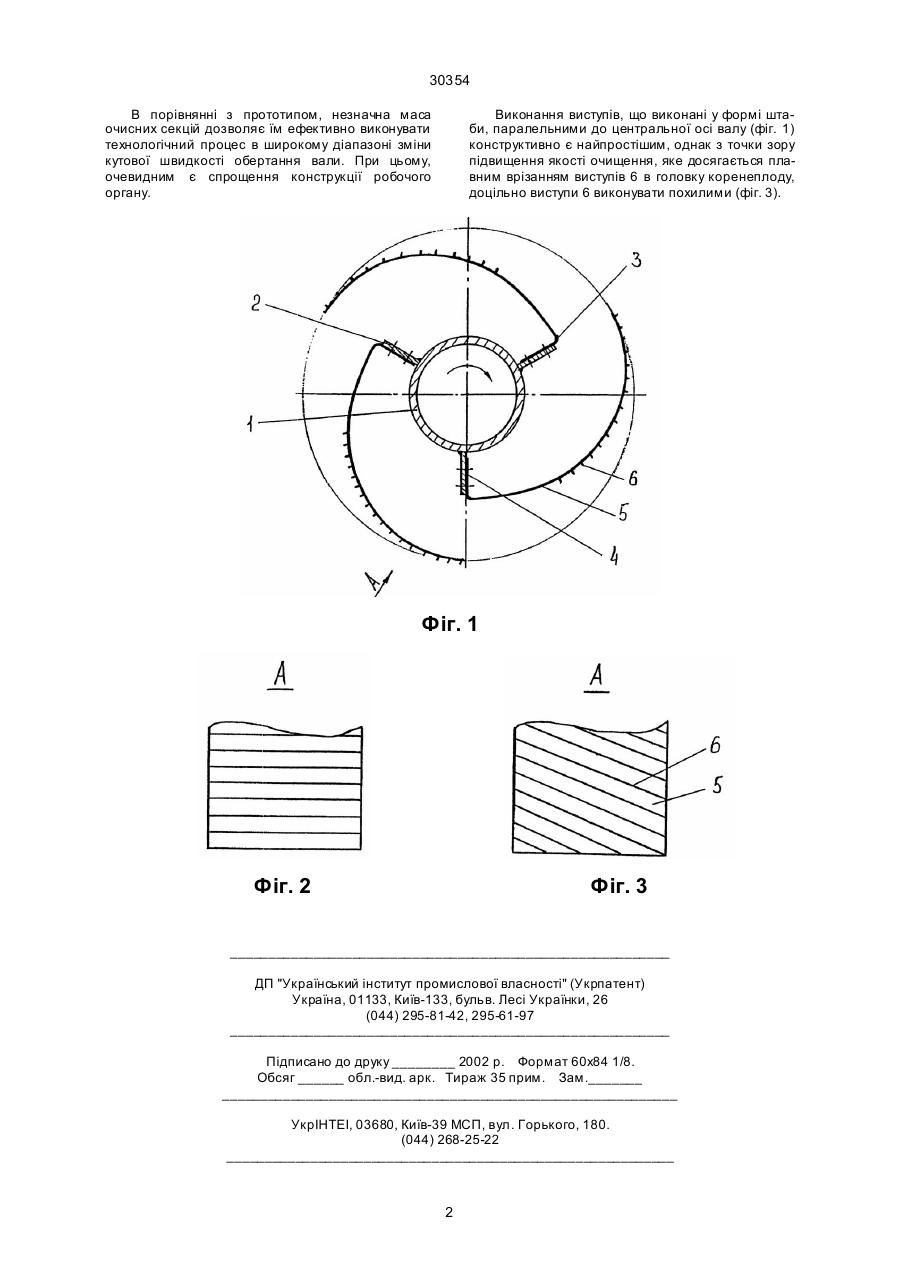

Робочий орган очисника головок коренеплодів, що містить вал, на якому до кронштейнів за 30354 В порівнянні з прототипом, незначна маса очисних секцій дозволяє їм ефективно виконувати технологічний процес в широкому діапазоні зміни кутової швидкості обертання вали. При цьому, очевидним є спрощення конструкції робочого органу. Виконання виступів, що виконані у формі штаби, паралельними до центральної осі валу (фіг. 1) конструктивно є найпростішим, однак з точки зору підвищення якості очищення, яке досягається плавним врізанням виступів 6 в головку коренеплоду, доцільно виступи 6 виконувати похилими (фіг. 3). Фіг. 1 Фіг. 2 Фіг. 3 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 35 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 2
ДивитисяДодаткова інформація
Назва патенту англійськоюWorking element of root head cleaner
Автори англійськоюHerasymchuk Oleh Oleksandrovych
Назва патенту російськоюРабочий орган очистителя головок корнеплодов
Автори російськоюГерасимчук Олег Александрович
МПК / Мітки
МПК: A01D 23/02
Мітки: робочий, голівок, коренеплодів, орган, очисника
