Витратомір
Номер патенту: 30463
Опубліковано: 15.11.2000
Автори: Коробко Іван Васильович, Сергеєв Сергій Павлович, Гришанова Ірина Аркадіївна
Формула / Реферат
Витратомір, що містить корпус з розташованими в ньому чутливим елементом з тензорезисторами і штангу, на вільному кінці якої змонтовано тіло обтікання, який відрізняється тим, що для підвищення чутливості чутливий елемент виконано у вигляді мембрани, розділяючої корпус на дві порожнини, верхня з яких виконана герметичною і заповнена компенсаційною електроізолюючою рідиною, причому тензорезистори розміщені на мембрані з боку верхньої порожнини, а штанга закріплена на іншому боці мембрани.
Текст

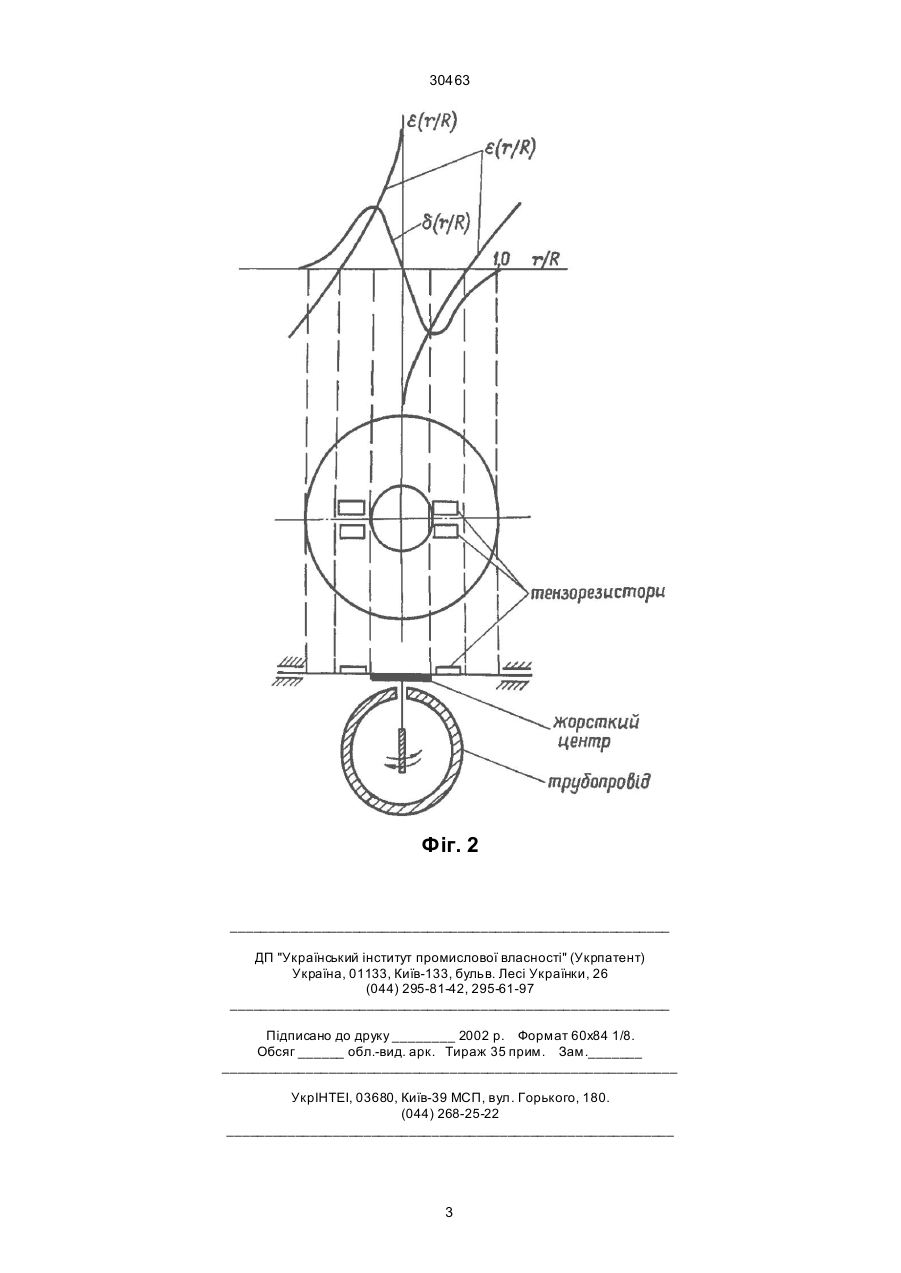

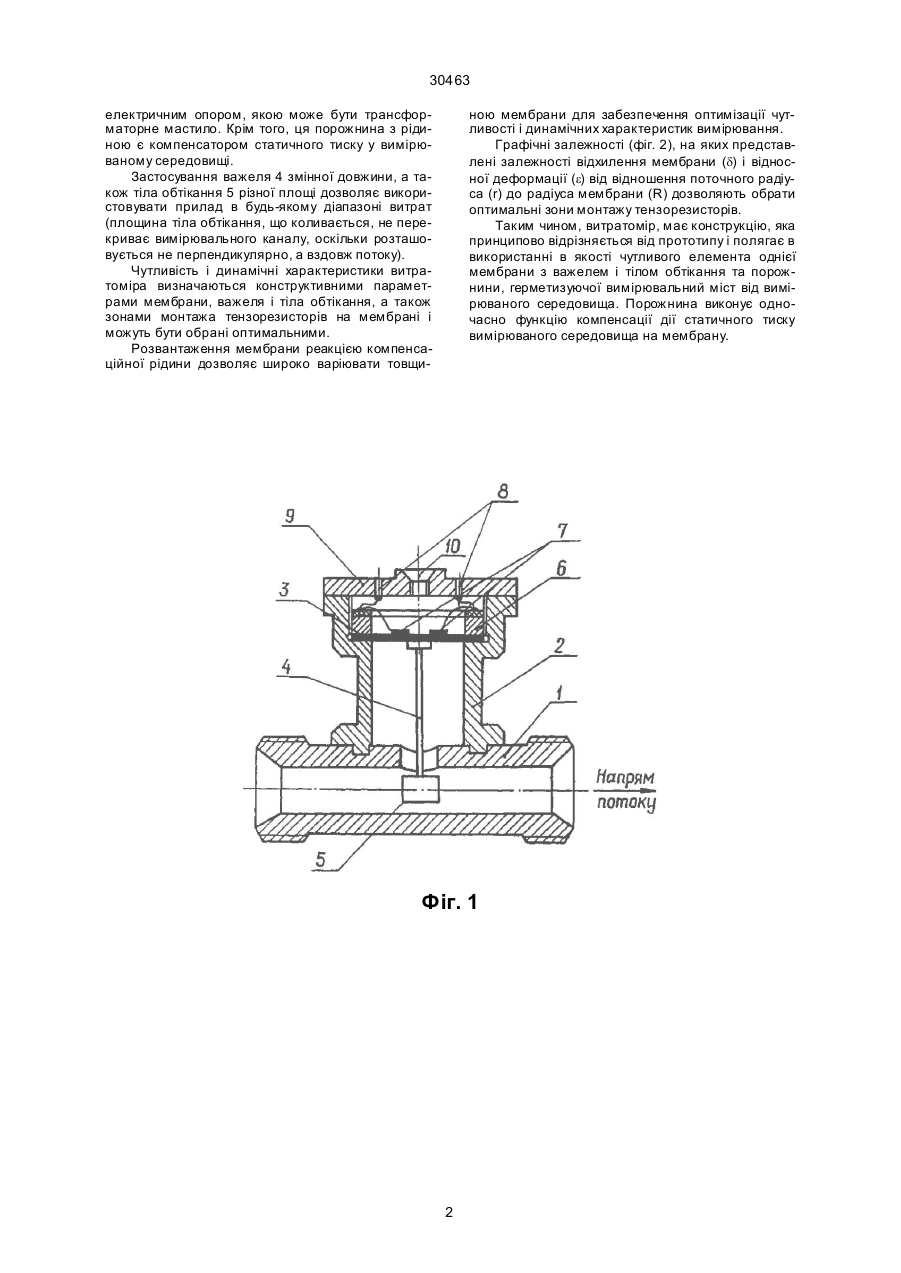

Витратомір, що містить корпус з розташованими в ньому чутливим елементом з тензорезис 30463 електричним опором, якою може бути трансформаторне мастило. Крім того, ця порожнина з рідиною є компенсатором статичного тиску у вимірюваному середовищі. Застосування важеля 4 змінної довжини, а також тіла обтікання 5 різної площі дозволяє використовувати прилад в будь-якому діапазоні витрат (площина тіла обтікання, що коливається, не перекриває вимірювального каналу, оскільки розташовується не перпендикулярно, а вздовж потоку). Чутливість і динамічні характеристики витратоміра визначаються конструктивними параметрами мембрани, важеля і тіла обтікання, а також зонами монтажа тензорезисторів на мембрані і можуть бути обрані оптимальними. Розвантаження мембрани реакцією компенсаційної рідини дозволяє широко варіювати товщи ною мембрани для забезпечення оптимізації чутливості і динамічних характеристик вимірювання. Графічні залежності (фіг. 2), на яких представлені залежності відхилення мембрани (d) і відносної деформації (e) від відношення поточного радіуса (r) до радіуса мембрани (R) дозволяють обрати оптимальні зони монтажу тензорезисторів. Таким чином, витратомір, має конструкцію, яка принципово відрізняється від прототипу і полягає в використанні в якості чутливого елемента однієї мембрани з важелем і тілом обтікання та порожнини, герметизуючої вимірювальний міст від вимірюваного середовища. Порожнина виконує одночасно функцію компенсації дії статичного тиску вимірюваного середовища на мембрану. Фіг. 1 2 30463 Фіг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 35 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
ДивитисяДодаткова інформація
Назва патенту англійськоюFlow rate meter
Автори англійськоюKorobko Ivan Vasyliovych, Hryshanova Iryna Arkadiivna, Serheiev Serhii Pavlovych
Назва патенту російськоюРасходомер
Автори російськоюКоробко Иван Васильевич, Гришанова Ирина Аркадиевна, Сергеев Сергей Павлович
МПК / Мітки
МПК: G01F 1/20
Мітки: витратомір
