Ранорозширювач

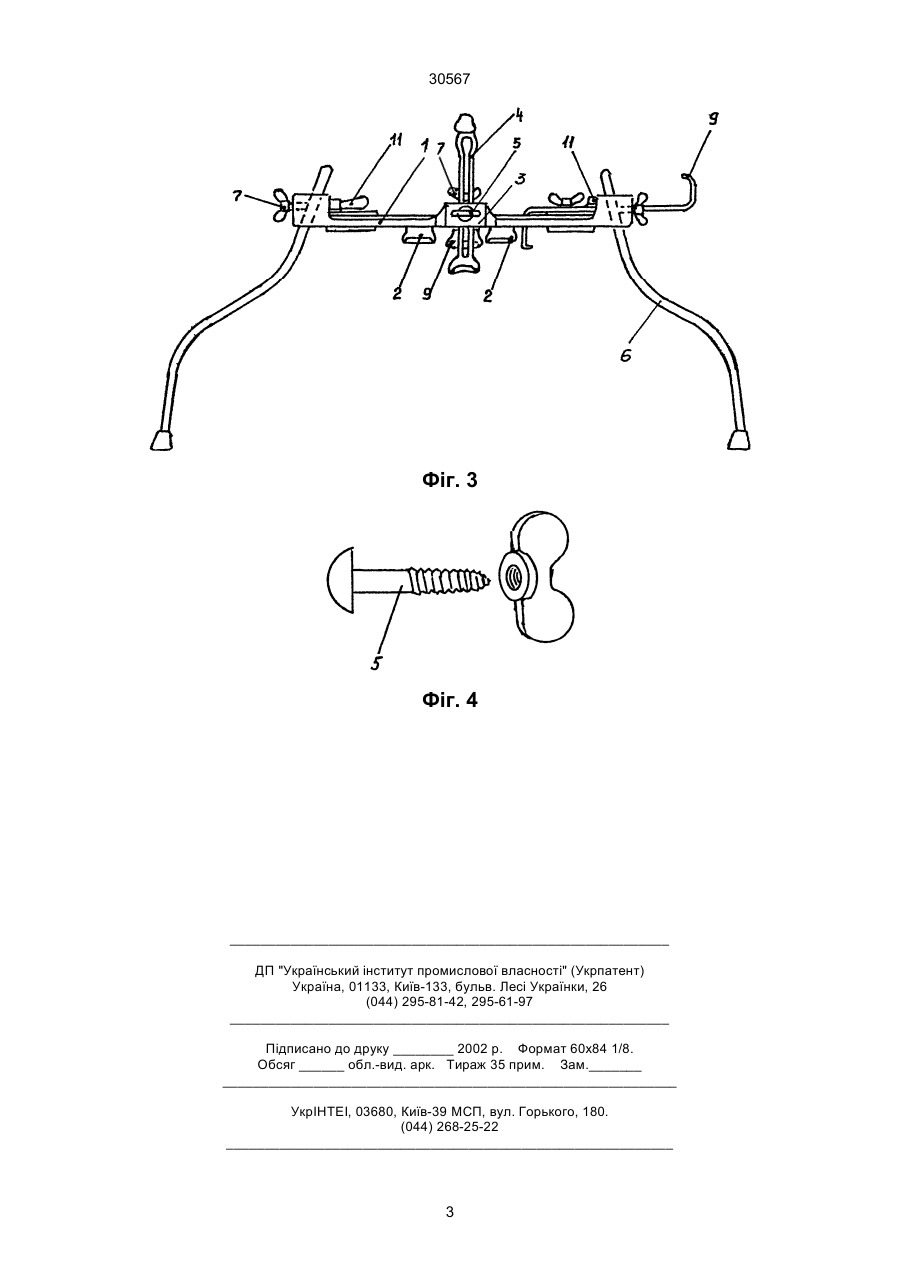

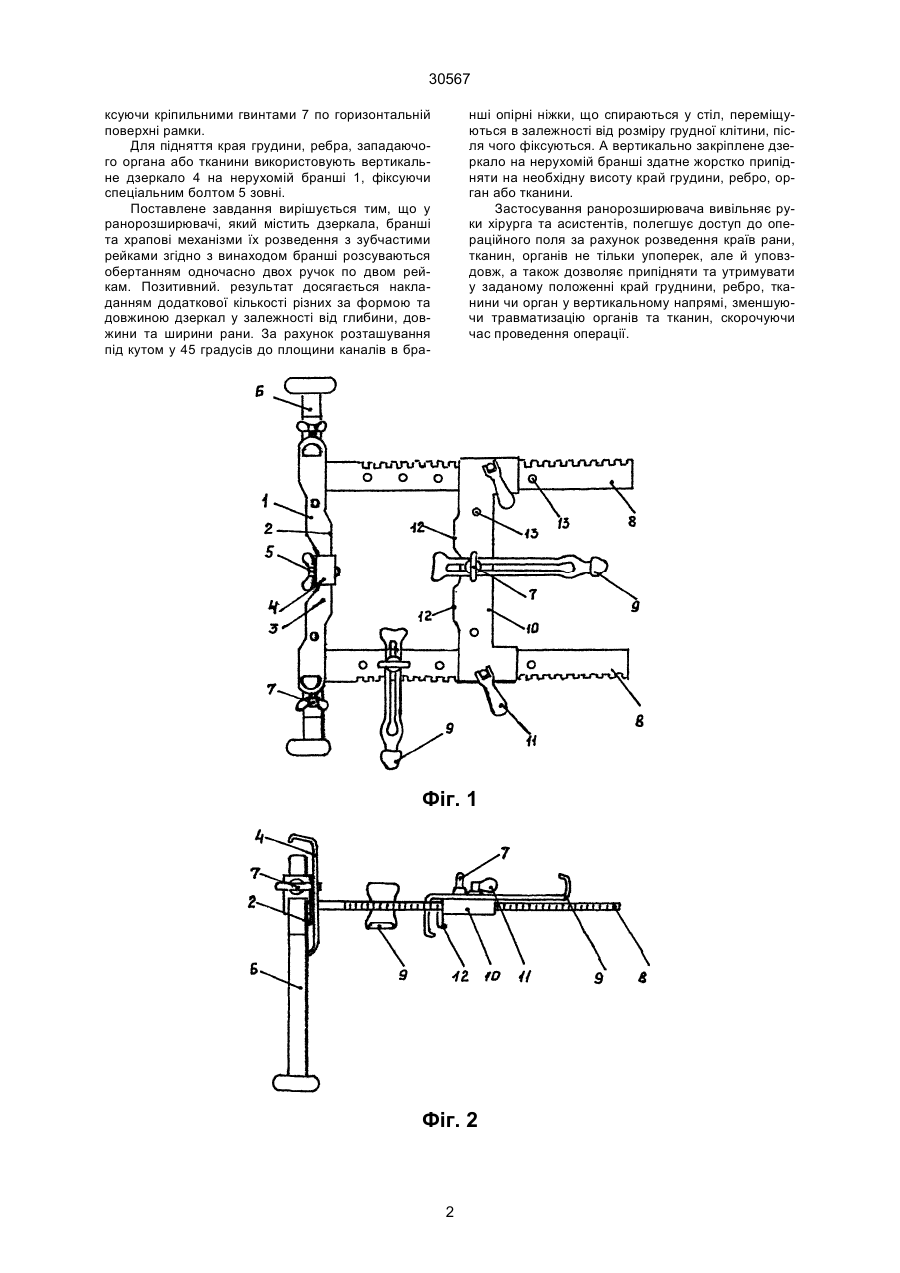

Ранорозширювач, що містить дзеркала, бранші та механізм їх розведення з зубчатою рейкою та храповиком, відрізняється тим, що бранші мають жорсткі незйомні дзеркала, а за рахунок другої зубчатої рейки утворюється розсувна рамка на рухомих закріплюючихся ніжках, які впираються у стіл, горизонтальна поверхня якої має отвори для додаткових зйомних, фіксуючихся болтами дзеркал. (19) (21) 98052804 (22) 29.05.1998 (24) 15.11.2000 (33) UA (46) 15.11.2000, Бюл. № 6, 2000 р. (72) Гусак Володимир Корнійович, Докторов Олег Валентинович, Кузнецов Олександр Сєргійович, Коміссаров Сергій Ігоревич, Загайнов Миколай Юрійович, Філюк Андрій Васильович, Конов Владислав Генадійович 30567 ксуючи кріпильними гвинтами 7 по горизонтальній поверхні рамки. Для підняття края грудини, ребра, западаючого органа або тканини використовують вертикальне дзеркало 4 на нерухомій бранші 1, фіксуючи спеціальним болтом 5 зовні. Поставлене завдання вирішується тим, що у ранорозширювачі, який містить дзеркала, бранші та храпові механізми їх розведення з зубчастими рейками згідно з винаходом бранші розсуваються обертанням одночасно двох ручок по двом рейкам. Позитивний. результат досягається накладанням додаткової кількості різних за формою та довжиною дзеркал у залежності від глибини, довжини та ширини рани. За рахунок розташування під кутом у 45 градусів до площини каналів в бра нші опірні ніжки, що спираються у стіл, переміщуються в залежності від розміру грудної клітини, після чого фіксуються. А вертикально закріплене дзеркало на нерухомій бранші здатне жорстко припідняти на необхідну висоту край грудини, ребро, орган або тканини. Застосування ранорозширювача вивільняє руки хірурга та асистентів, полегшує доступ до операційного поля за рахунок розведення країв рани, тканин, органів не тільки упоперек, але й уповздовж, а також дозволяє припідняти та утримувати у заданому положенні край груднини, ребро, тканини чи орган у вертикальному напрямі, зменшуючи травматизацію органів та тканин, скорочуючи час проведення операції. Фіг. 1 Фіг. 2 2 30567 Фіг. 3 Фіг. 4 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 35 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
