Дугова піч постійного струму

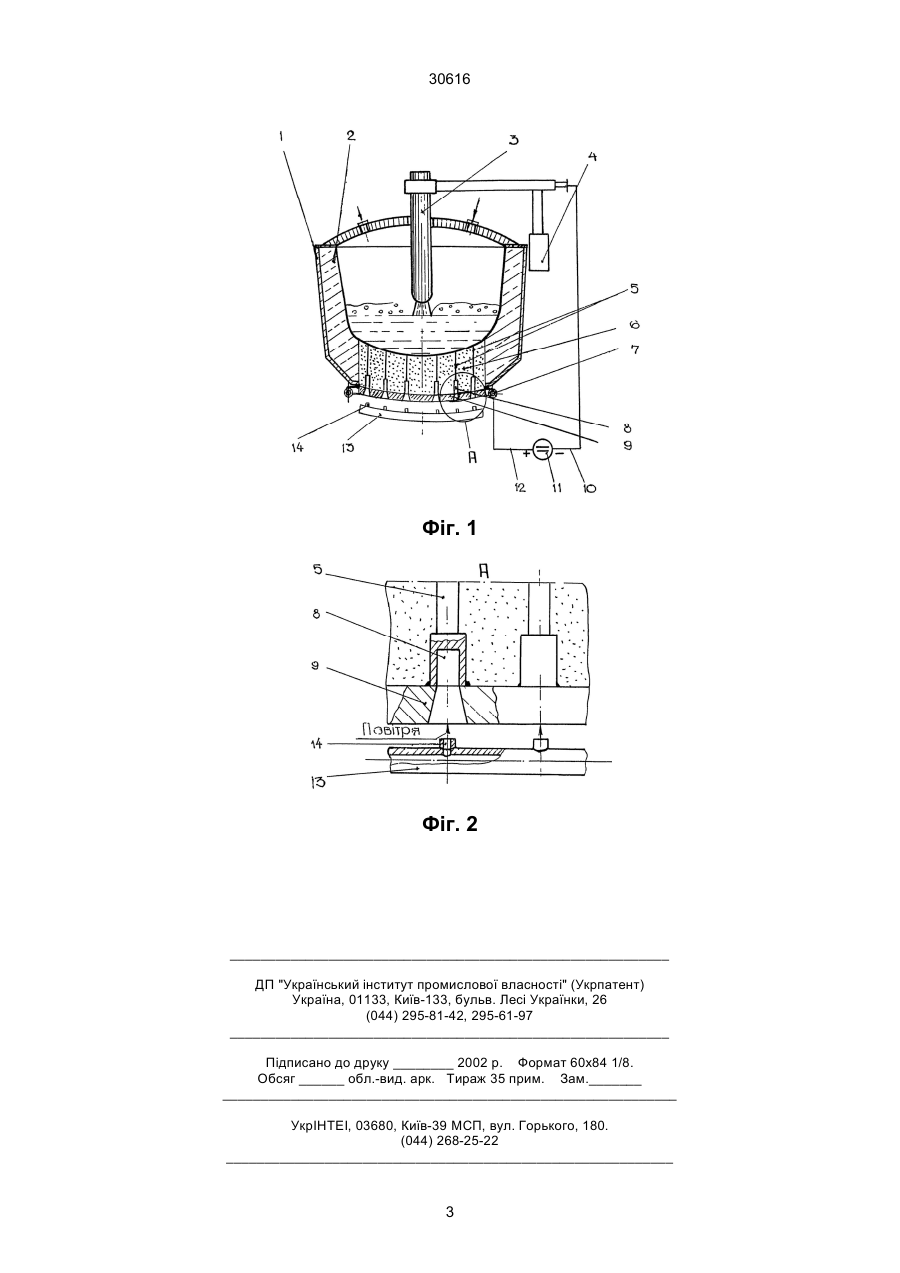

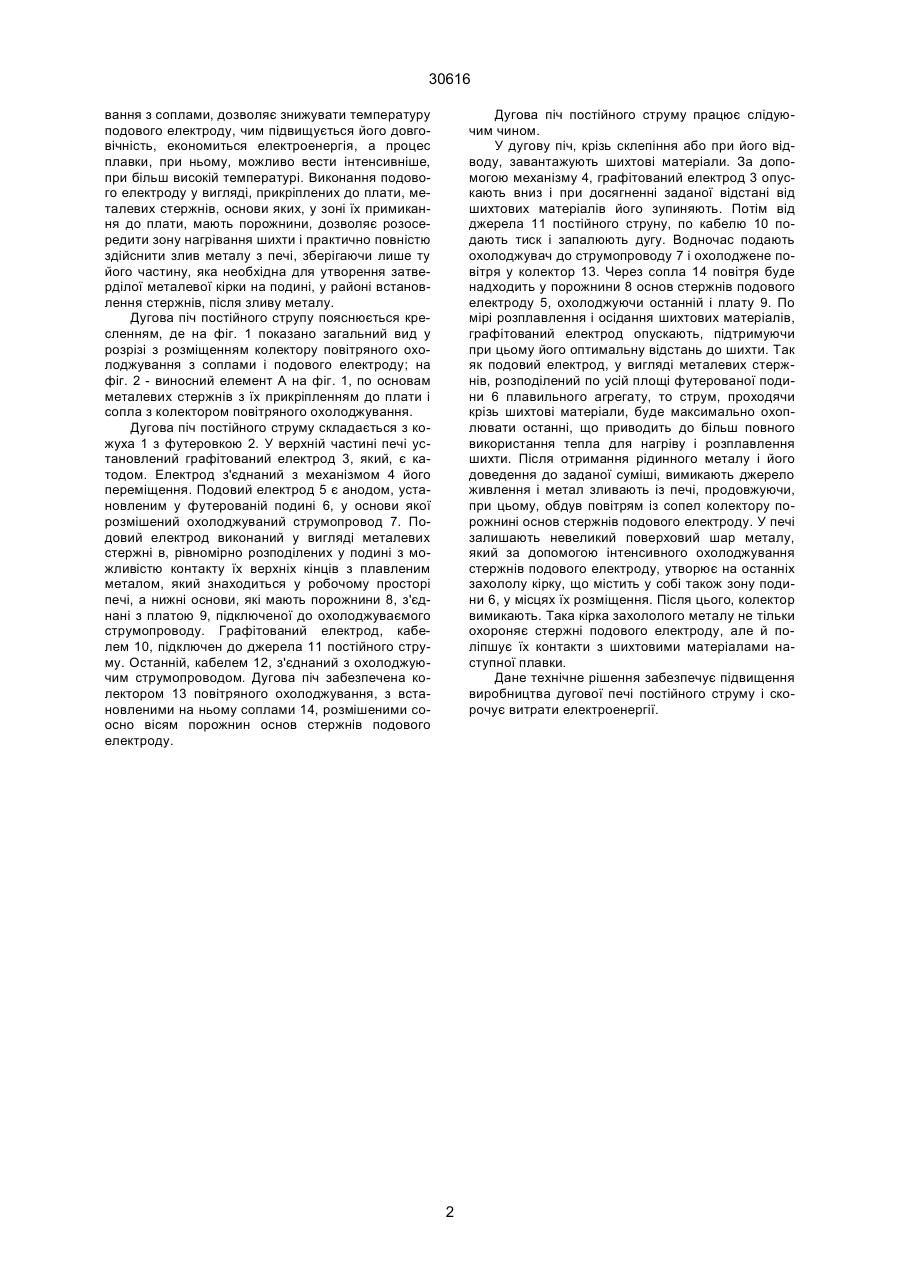

Дугова піч постійного струму, яка містить кожух з футеровкою, графітований електрод з меха 30616 вання з соплами, дозволяє знижувати температуру подового електроду, чим підвищується його довговічність, економиться електроенергія, а процес плавки, при ньому, можливо вести інтенсивніше, при більш високій температурі. Виконання подового електроду у вигляді, прикріплених до плати, металевих стержнів, основи яких, у зоні їх примикання до плати, мають порожнини, дозволяє розосередити зону нагрівання шихти і практично повністю здійснити злив металу з печі, зберігаючи лише ту його частину, яка необхідна для утворення затверділої металевої кірки на подині, у районі встановлення стержнів, після зливу металу. Дугова піч постійного струпу пояснюється кресленням, де на фіг. 1 показано загальний вид у розрізі з розміщенням колектору повітряного охолоджування з соплами і подового електроду; на фіг. 2 - виносний елемент А на фіг. 1, по основам металевих стержнів з їх прикріпленням до плати і сопла з колектором повітряного охолоджування. Дугова піч постійного струму складається з кожуха 1 з футеровкою 2. У верхній частині печі установлений графітований електрод 3, який, є катодом. Електрод з'єднаний з механізмом 4 його переміщення. Подовий електрод 5 є анодом, установленим у футерованій подині 6, у основи якої розмішений охолоджуваний струмопровод 7. Подовий електрод виконаний у вигляді металевих стержні в, рівномірно розподілених у подині з можливістю контакту їх верхніх кінців з плавленим металом, який знаходиться у робочому просторі печі, а нижні основи, які мають порожнини 8, з'єднані з платою 9, підключеної до охолоджуваємого струмопроводу. Графітований електрод, кабелем 10, підключен до джерела 11 постійного струму. Останній, кабелем 12, з'єднаний з охолоджуючим струмопроводом. Дугова піч забезпечена колектором 13 повітряного охолоджування, з встановленими на ньому соплами 14, розмішеними соосно вісям порожнин основ стержнів подового електроду. Дугова піч постійного струму працює слідуючим чином. У дугову піч, крізь склепіння або при його відводу, завантажують шихтові матеріали. За допомогою механізму 4, графітований електрод 3 опускають вниз і при досягненні заданої відстані від шихтових матеріалів його зупиняють. Потім від джерела 11 постійного струну, по кабелю 10 подають тиск і запалюють дугу. Водночас подають охолоджувач до струмопроводу 7 і охолоджене повітря у колектор 13. Через сопла 14 повітря буде надходить у порожнини 8 основ стержнів подового електроду 5, охолоджуючи останній і плату 9. По мірі розплавлення і осідання шихтових матеріалів, графітований електрод опускають, підтримуючи при цьому його оптимальну відстань до шихти. Так як подовий електрод, у вигляді металевих стержнів, розподілений по усій площі футерованої подини 6 плавильного агрегату, то струм, проходячи крізь шихтові матеріали, буде максимально охоплювати останні, що приводить до більш повного використання тепла для нагріву і розплавлення шихти. Після отримання рідинного металу і його доведення до заданої суміші, вимикають джерело живлення і метал зливають із печі, продовжуючи, при цьому, обдув повітрям із сопел колектору порожнині основ стержнів подового електроду. У печі залишають невеликий поверховий шар металу, який за допомогою інтенсивного охолоджування стержнів подового електроду, утворює на останніх захололу кірку, що містить у собі також зону подини 6, у місцях їх розміщення. Після цього, колектор вимикають. Така кірка захололого металу не тільки охороняє стержні подового електроду, але й поліпшує їх контакти з шихтовими матеріалами наступної плавки. Дане технічне рішення забезпечує підвищення виробництва дугової печі постійного струму і скорочує витрати електроенергії. 2 30616 Фіг. 1 Фіг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 35 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
