Розподілювач потоку рідин
Номер патенту: 30618
Опубліковано: 15.12.2000
Автори: Шостак Анатолій Вікторович, Войтюк Дмитро Григорович, Яковлєв Микола Савелійович, Ярошенко Володимир Федорович
Формула / Реферат
1. Розподільник потоку рідини, у розточках корпуса якого встановлена поршні, що пов'язані між собою механічним передавальним пристроєм, з можливістю зміни площі прохідних перетинів вхідних дроселів залежно від різниці тиску у вихідних гідролініях, а у вхідній гідролінії встановлено підпружинений плунжер, з можливістю зміни площі прохідних перетинів вхідного потоку дроселів залежно від величини вхідного потоку рідини, який відрізняється тим, що механічний передавальний пристрій виконано у вигляді правильного чотиригранника (тетраедра), який встановлено у масляну камеру і в якого грані виконано з можливістю контакту з циліндричними поршнями.
2. Розподільник потоку рідини за п.1, який відрізняється тим, що повздовжні осі чотирьох розточок для поршнів виконано перпендикулярно до граней тетраедра.
3. Розподільник потоку рідини за п.1 або за п.2, який відрізняється тим, що днища циліндричних поршнів, контактуючих з гранями тетраедра, виконані з кільцевими проточками, з'єднуваними з масляною камерою, а в радіальному напрямку кожний виступ виконано у вигляді гідравлічного клина.
4. Розподільник потоку рідини за п.1 або за п.2, або за п.3, який відрізняється тим, що масляна камера з'єднана каналами із зливною гідролінією.
Текст

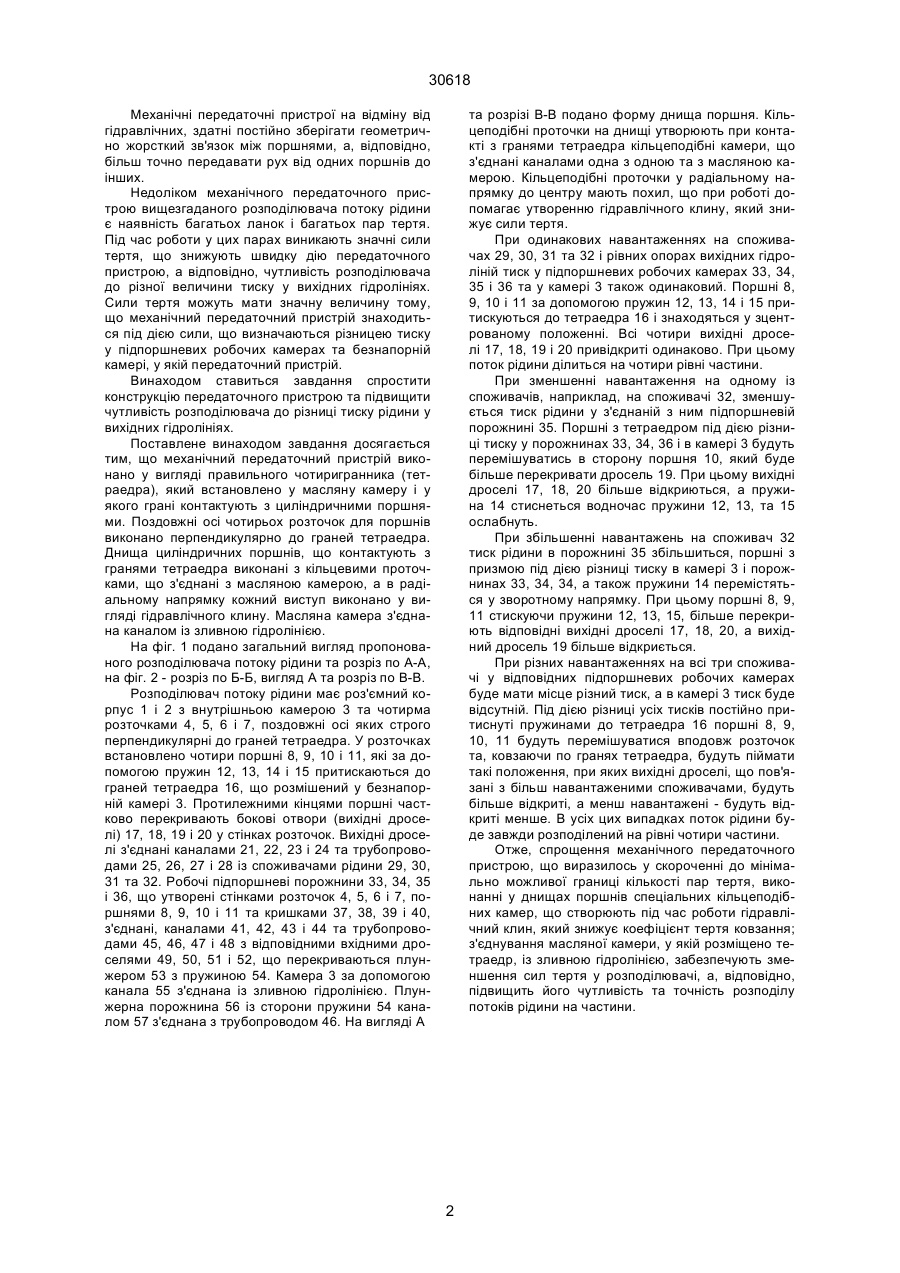

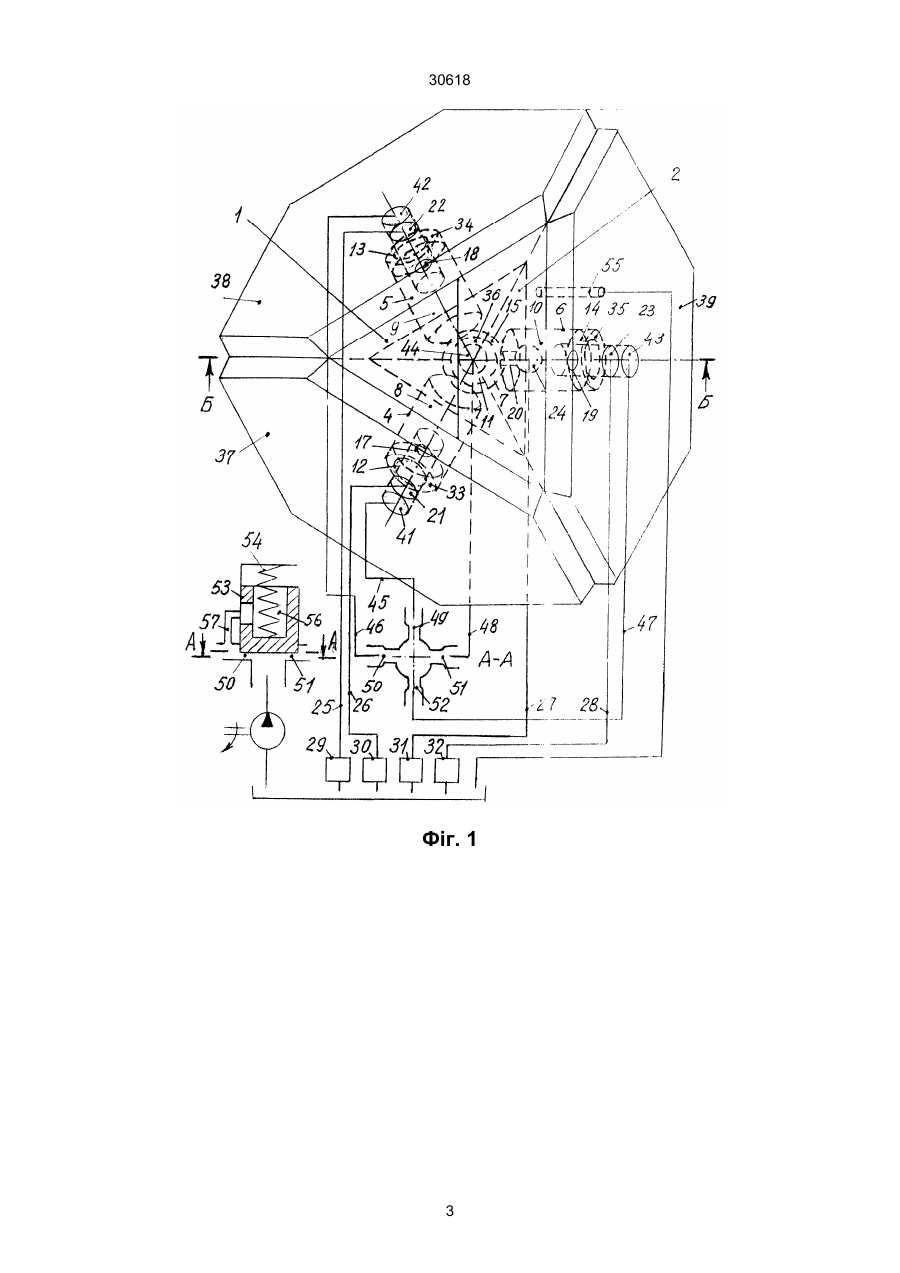

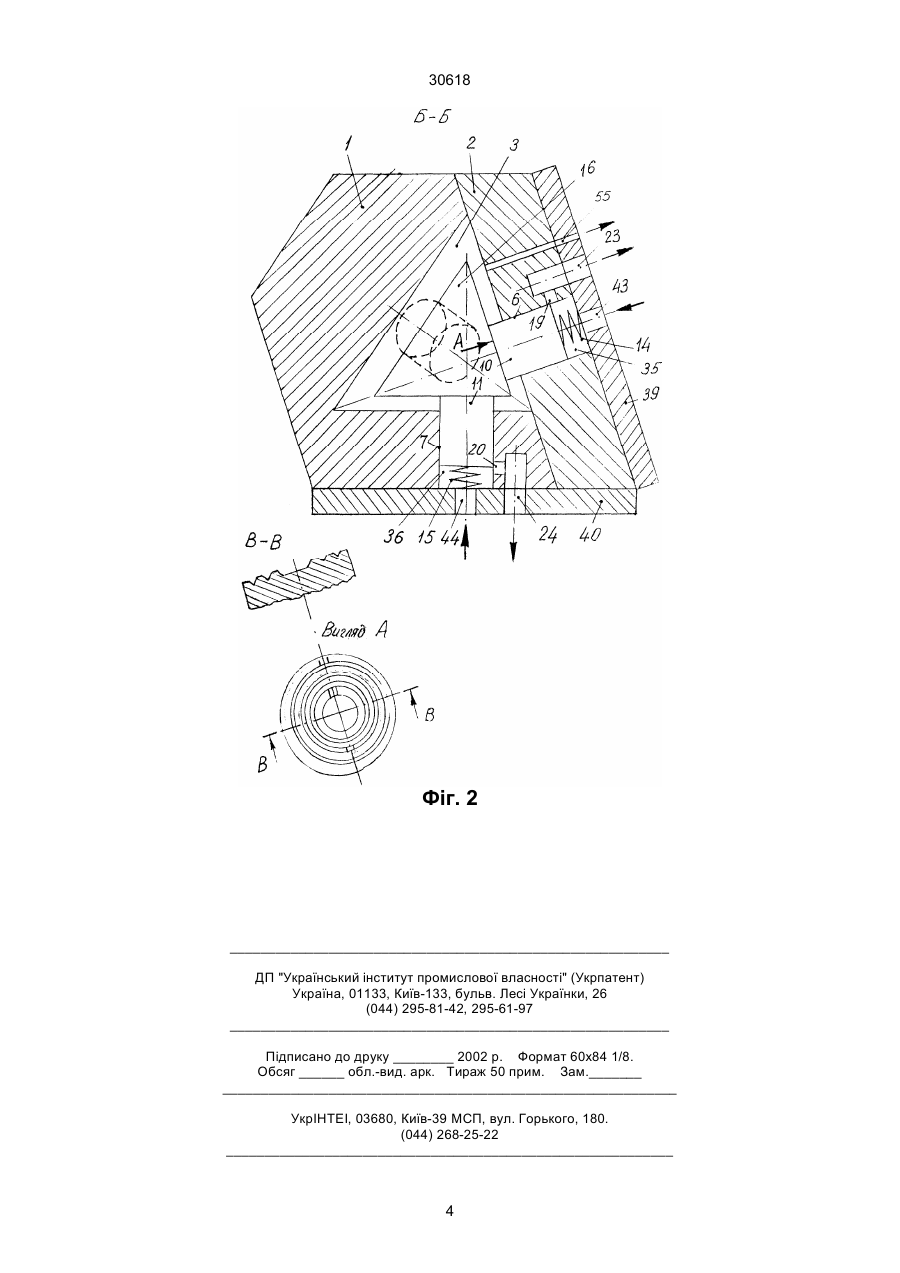

1. Розподільник потоку рідини, у розточках корпуса якого встановлена поршні, що пов'язані між собою механічним передавальним пристроєм, з можливістю зміни площі прохідних перетинів вхідних дроселів залежно від різниці тиску у вихідних гідролініях, а у вхідній гідролінії встановлено підпружинений плунжер, з можливістю зміни площі прохідних перетинів вхідного потоку дроселів залежно від величини вхідного потоку рідини, який 30618 Механічні передаточні пристрої на відміну від гідравлічних, здатні постійно зберігати геометрично жорсткий зв'язок між поршнями, а, відповідно, більш точно передавати рух від одних поршнів до інших. Недоліком механічного передаточного пристрою вищезгаданого розподілювача потоку рідини є наявність багатьох ланок і багатьох пар тертя. Під час роботи у цих парах виникають значні сили тертя, що знижують швидку дію передаточного пристрою, а відповідно, чутливість розподілювача до різної величини тиску у вихідних гідролініях. Сили тертя можуть мати значну величину тому, що механічний передаточний пристрій знаходиться під дією сили, що визначаються різницею тиску у підпоршневих робочих камерах та безнапорній камері, у якій передаточний пристрій. Винаходом ставиться завдання спростити конструкцію передаточного пристрою та підвищити чутливість розподілювача до різниці тиску рідини у вихідних гідролініях. Поставлене винаходом завдання досягається тим, що механічний передаточний пристрій виконано у вигляді правильного чотиригранника (тетраедра), який встановлено у масляну камеру і у якого грані контактують з циліндричними поршнями. Поздовжні осі чотирьох розточок для поршнів виконано перпендикулярно до граней тетраедра. Днища циліндричних поршнів, що контактують з гранями тетраедра виконані з кільцевими проточками, що з'єднані з масляною камерою, а в радіальному напрямку кожний виступ виконано у вигляді гідравлічного клину. Масляна камера з'єднана каналом із зливною гідролінією. На фіг. 1 подано загальний вигляд пропонованого розподілювача потоку рідини та розріз по А-А, на фіг. 2 - розріз по Б-Б, вигляд А та розріз по В-В. Розподілювач потоку рідини має роз'ємний корпус 1 і 2 з внутрішньою камерою 3 та чотирма розточками 4, 5, 6 і 7, поздовжні осі яких строго перпендикулярні до граней тетраедра. У розточках встановлено чотири поршні 8, 9, 10 і 11, які за допомогою пружин 12, 13, 14 і 15 притискаються до граней тетраедра 16, що розмішений у безнапорній камері 3. Протилежними кінцями поршні частково перекривають бокові отвори (вихідні дроселі) 17, 18, 19 і 20 у стінках розточок. Вихідні дроселі з'єднані каналами 21, 22, 23 і 24 та трубопроводами 25, 26, 27 і 28 із споживачами рідини 29, 30, 31 та 32. Робочі підпоршневі порожнини 33, 34, 35 і 36, що утворені стінками розточок 4, 5, 6 і 7, поршнями 8, 9, 10 і 11 та кришками 37, 38, 39 і 40, з'єднані, каналами 41, 42, 43 і 44 та трубопроводами 45, 46, 47 і 48 з відповідними вхідними дроселями 49, 50, 51 і 52, що перекриваються плунжером 53 з пружиною 54. Камера 3 за допомогою канала 55 з'єднана із зливною гідролінією. Плунжерна порожнина 56 із сторони пружини 54 каналом 57 з'єднана з трубопроводом 46. На вигляді А та розрізі В-В подано форму днища поршня. Кільцеподібні проточки на днищі утворюють при контакті з гранями тетраедра кільцеподібні камери, що з'єднані каналами одна з одною та з масляною камерою. Кільцеподібні проточки у радіальному напрямку до центру мають похил, що при роботі допомагає утворенню гідравлічного клину, який знижує сили тертя. При одинакових навантаженнях на споживачах 29, 30, 31 та 32 і рівних опорах вихідних гідроліній тиск у підпоршневих робочих камерах 33, 34, 35 і 36 та у камері 3 також одинаковий. Поршні 8, 9, 10 і 11 за допомогою пружин 12, 13, 14 і 15 притискуються до тетраедра 16 і знаходяться у зцентрованому положенні. Всі чотири вихідні дроселі 17, 18, 19 і 20 привідкриті одинаково. При цьому поток рідини ділиться на чотири рівні частини. При зменшенні навантаження на одному із споживачів, наприклад, на споживачі 32, зменшується тиск рідини у з'єднаній з ним підпоршневій порожнині 35. Поршні з тетраедром під дією різниці тиску у порожнинах 33, 34, 36 і в камері 3 будуть перемішуватись в сторону поршня 10, який буде більше перекривати дросель 19. При цьому вихідні дроселі 17, 18, 20 більше відкриються, а пружина 14 стиснеться водночас пружини 12, 13, та 15 ослабнуть. При збільшенні навантажень на споживач 32 тиск рідини в порожнині 35 збільшиться, поршні з призмою під дією різниці тиску в камері 3 і порожнинах 33, 34, 34, а також пружини 14 перемістяться у зворотному напрямку. При цьому поршні 8, 9, 11 стискуючи пружини 12, 13, 15,більше перекриють відповідні вихідні дроселі 17, 18, 20, а вихідний дросель 19 більше відкриється. При різних навантаженнях на всі три споживачі у відповідних підпоршневих робочих камерах буде мати місце різний тиск, а в камері 3 тиск буде відсутній. Під дією різниці усіх тисків постійно притиснуті пружинами до тетраедра 16 поршні 8, 9, 10, 11 будуть перемішуватися вподовж розточок та, ковзаючи по гранях тетраедра, будуть піймати такі положення, при яких вихідні дроселі, що пов'язані з більш навантаженими споживачами, будуть більше відкриті, а менш навантажені - будуть відкриті менше. В усіх цих випадках поток рідини буде завжди розподілений на рівні чотири частини. Отже, спрощення механічного передаточного пристрою, що виразилось у скороченні до мінімально можливої границі кількості пар тертя, виконанні у днищах поршнів спеціальних кільцеподібних камер, що створюють під час роботи гідравлічний клин, який знижує коефіцієнт тертя ковзання; з'єднування масляної камери, у якій розміщено тетраедр, із зливною гідролінією, забезпечують зменшення сил тертя у розподілювачі, а, відповідно, підвищить його чутливість та точність розподілу потоків рідини на частини. 2 30618 Фіг. 1 3 30618 Фіг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
ДивитисяДодаткова інформація
Назва патенту англійськоюDistributor for liquid flow
Автори англійськоюYaroshenko Volodymyr Fedorovych, Voitiuk Dmytro Hryhorovych, Shostak Anatolii Viktorovych, Yakovlev Mykola Saveliiovych
Назва патенту російськоюРаспределитель потока жидкости
Автори російськоюЯрошенко Владимир Федорович, Войтюк Дмитрий Григорьевич, Шостак Анатолий Викторович, Яковлев Николай Савельевич
МПК / Мітки
МПК: F15B 11/00
Мітки: розподілювач, потоку, рідин
