Рушниця для підводного полювання “о.с.а.2″

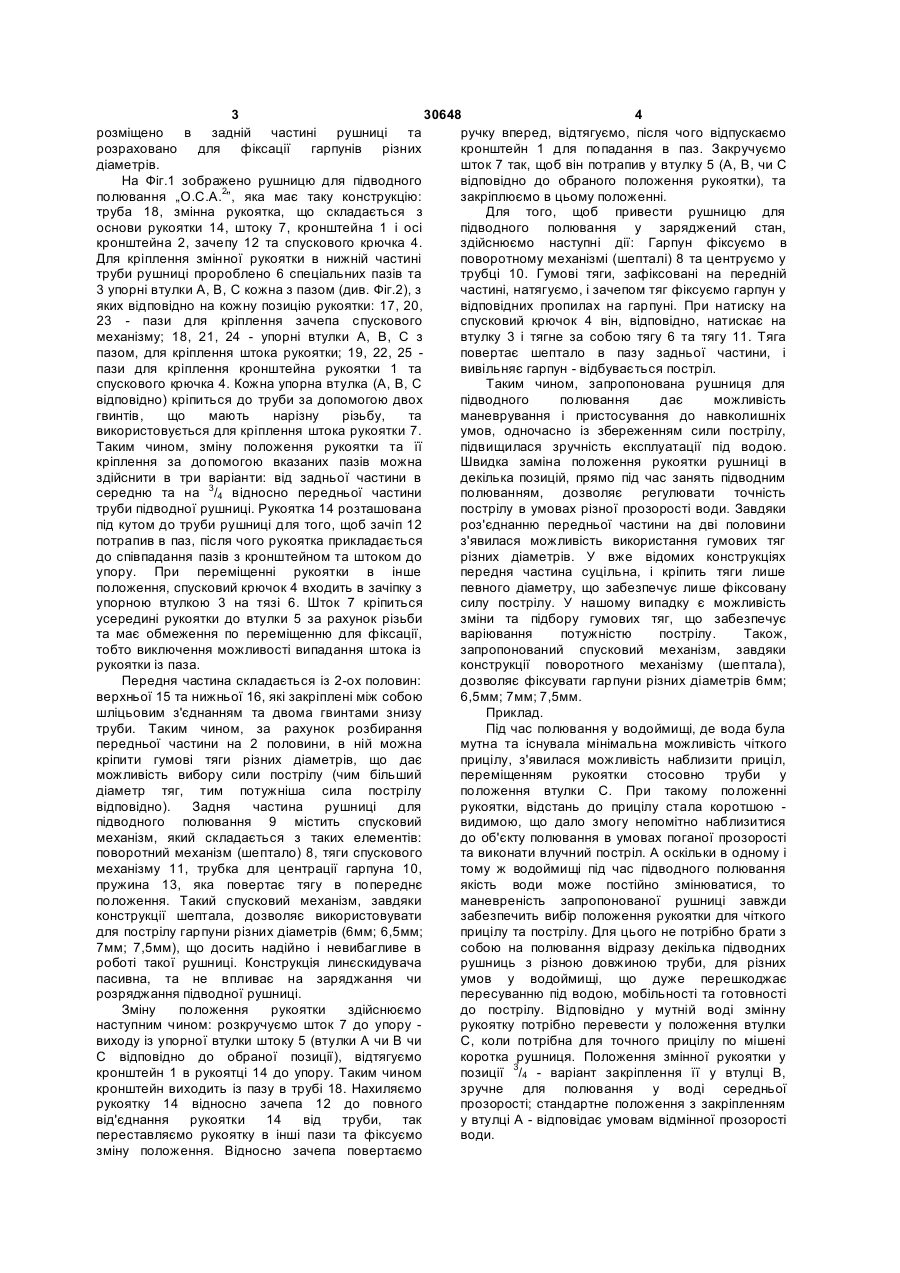

1. Рушниця для підводного полювання, що містить передню та задню частини, трубу, рукоятку, спусковий механізм, гумові тяги, зачіп тяги до гарпуна, гарпун, яка відрізняється тим, що труба додатково містить пази та втулки з пазами, в яких фіксують змінну рукоятку. 3 30648 4 ручку вперед, відтягуємо, після чого відпускаємо розміщено в задній частині рушниці та кронштейн 1 для попадання в паз. Закручуємо розраховано для фіксації гарпунів різних шток 7 так, щоб він потрапив у втулку 5 (А, В, чи С діаметрів. відповідно до обраного положення рукоятки), та На Фіг.1 зображено рушницю для підводного закріплюємо в цьому положенні. полювання „О.С.А.2”, яка має таку конструкцію: Для того, щоб привести рушницю для труба 18, змінна рукоятка, що складається з підводного полювання у заряджений стан, основи рукоятки 14, штоку 7, кронштейна 1 і осі здійснюємо наступні дії: Гарпун фіксуємо в кронштейна 2, зачепу 12 та спускового крючка 4. поворотному механізмі (шепталі) 8 та центруємо у Для кріплення змінної рукоятки в нижній частині трубці 10. Гумові тяги, зафіксовані на передній труби рушниці пророблено 6 спеціальних пазів та частині, натягуємо, і зачепом тяг фіксуємо гарпун у 3 упорні втулки А, В, С кожна з пазом (див. Фіг.2), з відповідних пропилах на гарпуні. При натиску на яких відповідно на кожну позицію рукоятки: 17, 20, спусковий крючок 4 він, відповідно, натискає на 23 - пази для кріплення зачепа спускового втулку 3 і тягне за собою тягу 6 та тягу 11. Тяга механізму; 18, 21, 24 - упорні втулки А, В, С з повертає шептало в пазу задньої частини, і пазом, для кріплення штока рукоятки; 19, 22, 25 вивільняє гарпун - відбувається постріл. пази для кріплення кронштейна рукоятки 1 та Таким чином, запропонована рушниця для спускового крючка 4. Кожна упорна втулка (А, В, С підводного полювання дає можливість відповідно) кріпиться до труби за допомогою двох маневрування і пристосування до навколишніх гвинтів, що мають нарізну різьбу, та умов, одночасно із збереженням сили пострілу, використовується для кріплення штока рукоятки 7. підвищилася зручність експлуатації під водою. Таким чином, зміну положення рукоятки та її Швидка заміна положення рукоятки рушниці в кріплення за допомогою вказаних пазів можна декілька позицій, прямо під час занять підводним здійснити в три варіанти: від задньої частини в полюванням, дозволяє регулювати точність середню та на 3/4 відносно передньої частини пострілу в умовах різної прозорості води. Завдяки труби підводної рушниці. Рукоятка 14 розташована роз'єднанню передньої частини на дві половини під кутом до труби рушниці для того, щоб зачіп 12 з'явилася можливість використання гумових тяг потрапив в паз, після чого рукоятка прикладається різних діаметрів. У вже відомих конструкціях до співпадання пазів з кронштейном та штоком до передня частина суцільна, і кріпить тяги лише упору. При переміщенні рукоятки в інше певного діаметру, що забезпечує лише фіксовану положення, спусковий крючок 4 входить в зачіпку з силу пострілу. У нашому випадку є можливість упорною втулкою 3 на тязі 6. Шток 7 кріпиться зміни та підбору гумових тяг, що забезпечує усередині рукоятки до втулки 5 за рахунок різьби варіювання потужністю пострілу. Також, та має обмеження по переміщенню для фіксації, запропонований спусковий механізм, завдяки тобто виключення можливості випадання штока із конструкції поворотного механізму (шептала), рукоятки із паза. дозволяє фіксувати гарпуни різних діаметрів 6мм; Передня частина складається із 2-ох половин: 6,5мм; 7мм; 7,5мм. верхньої 15 та нижньої 16, які закріплені між собою Приклад. шліцьовим з'єднанням та двома гвинтами знизу Під час полювання у водоймищі, де вода була труби. Таким чином, за рахунок розбирання мутна та існувала мінімальна можливість чіткого передньої частини на 2 половини, в ній можна прицілу, з'явилася можливість наблизити приціл, кріпити гумові тяги різних діаметрів, що дає переміщенням рукоятки стосовно труби у можливість вибору сили пострілу (чим більший положення втулки С. При такому положенні діаметр тяг, тим потужніша сила пострілу рукоятки, відстань до прицілу стала коротшою відповідно). Задня частина рушниці для видимою, що дало змогу непомітно наблизитися підводного полювання 9 містить спусковий до об'єкту полювання в умовах поганої прозорості механізм, який складається з таких елементів: та виконати влучний постріл. А оскільки в одному і поворотний механізм (шептало) 8, тяги спускового тому ж водоймищі під час підводного полювання механізму 11, трубка для центрації гарпуна 10, якість води може постійно змінюватися, то пружина 13, яка повертає тягу в попереднє маневреність запропонованої рушниці завжди положення. Такий спусковий механізм, завдяки забезпечить вибір положення рукоятки для чіткого конструкції шептала, дозволяє використовувати прицілу та пострілу. Для цього не потрібно брати з для пострілу гарпуни різних діаметрів (6мм; 6,5мм; собою на полювання відразу декілька підводних 7мм; 7,5мм), що досить надійно і невибагливе в рушниць з різною довжиною труби, для різних роботі такої рушниці. Конструкція линєскидувача умов у водоймищі, що дуже перешкоджає пасивна, та не впливає на заряджання чи пересуванню під водою, мобільності та готовності розряджання підводної рушниці. до пострілу. Відповідно у мутній воді змінну Зміну положення рукоятки здійснюємо рукоятку потрібно перевести у положення втулки наступним чином: розкручуємо шток 7 до упору С, коли потрібна для точного прицілу по мішені виходу із упорної втулки штоку 5 (втулки А чи В чи коротка рушниця. Положення змінної рукоятки у С відповідно до обраної позиції), відтягуємо позиції 3/4 - варіант закріплення її у втулці В, кронштейн 1 в рукоятці 14 до упору. Таким чином зручне для полювання у воді середньої кронштейн виходить із пазу в трубі 18. Нахиляємо прозорості; стандартне положення з закріпленням рукоятку 14 відносно зачепа 12 до повного у втулці А - відповідає умовам відмінної прозорості від'єднання рукоятки 14 від труби, так води. переставляємо рукоятку в інші пази та фіксуємо зміну положення. Відносно зачепа повертаємо 5 30648 Таким чином рушницю для підводного полювання „О.С.А.2” можна використовувати для спортивного підводного полювання як в умовах ідеальної прозорості, так і в тих водоймищах, де умови для полювання незадовільні, із-за поганої прозорості, мутності води, а також із-за значних природних перешкод, як очерет, водорості та ін. Така рушниця задовольняє всі умови відносно точності прицілу, сили пострілу і можливості попадання гарпуна в мішень. А швидка зміна положення рукоятки дає змогу маневрування прямо під час занять підводним полюванням, вибору дистанції до об'єкту полювання. Важлива також невибагливість запропонованої рушниці щодо вибору гарпуна чи тяг різних діаметрів. 6
