Рушниця для підводного полювання і спосіб її заряджання

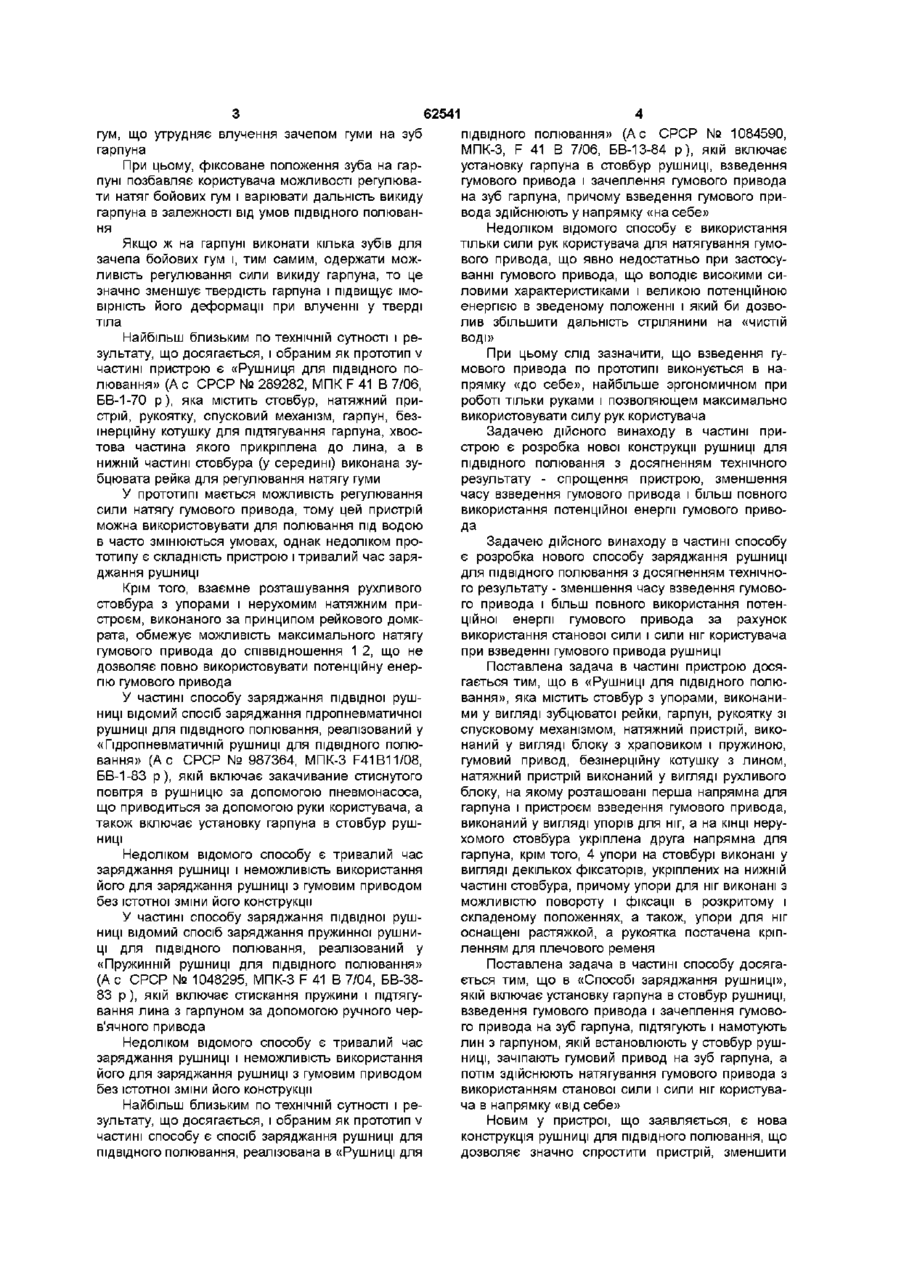

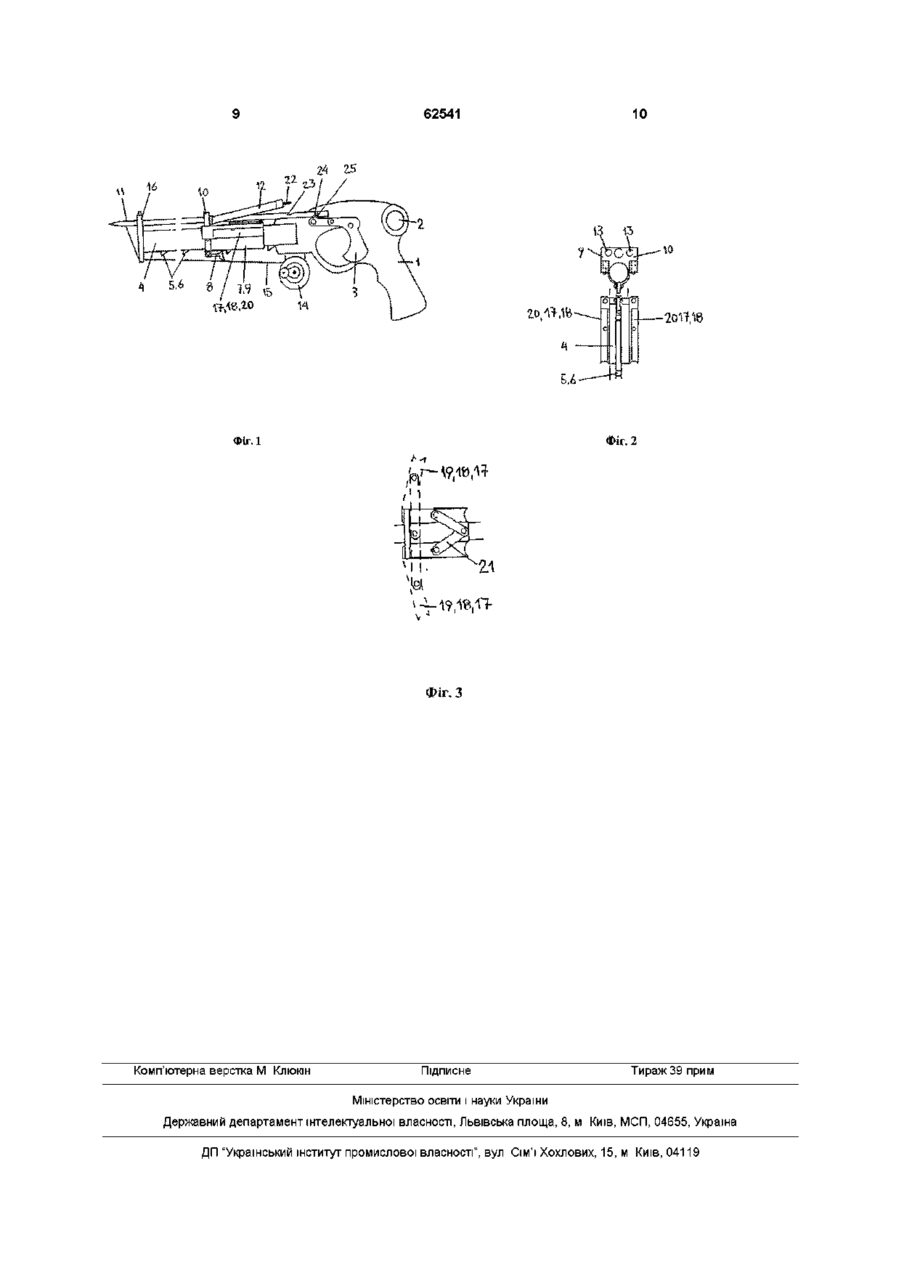

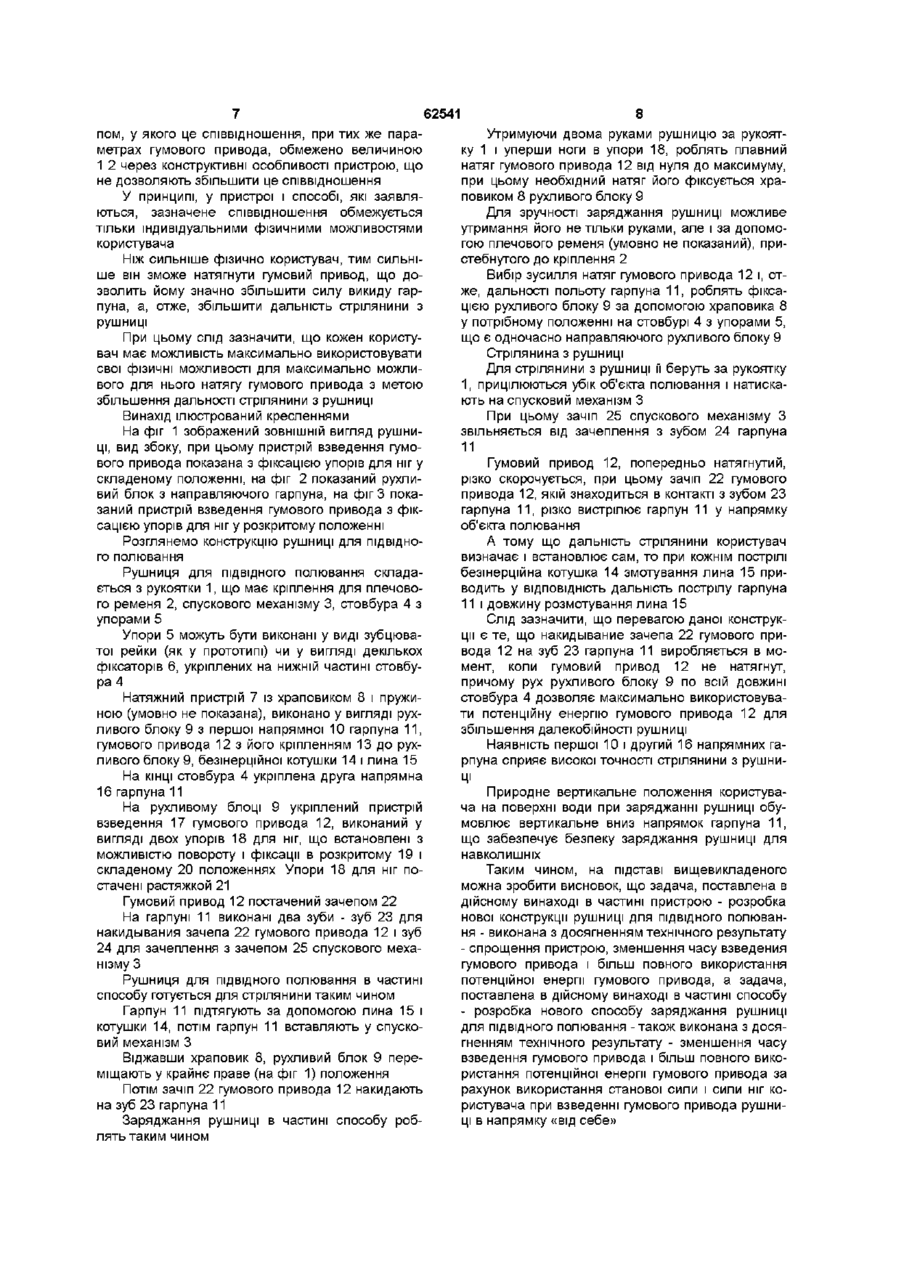

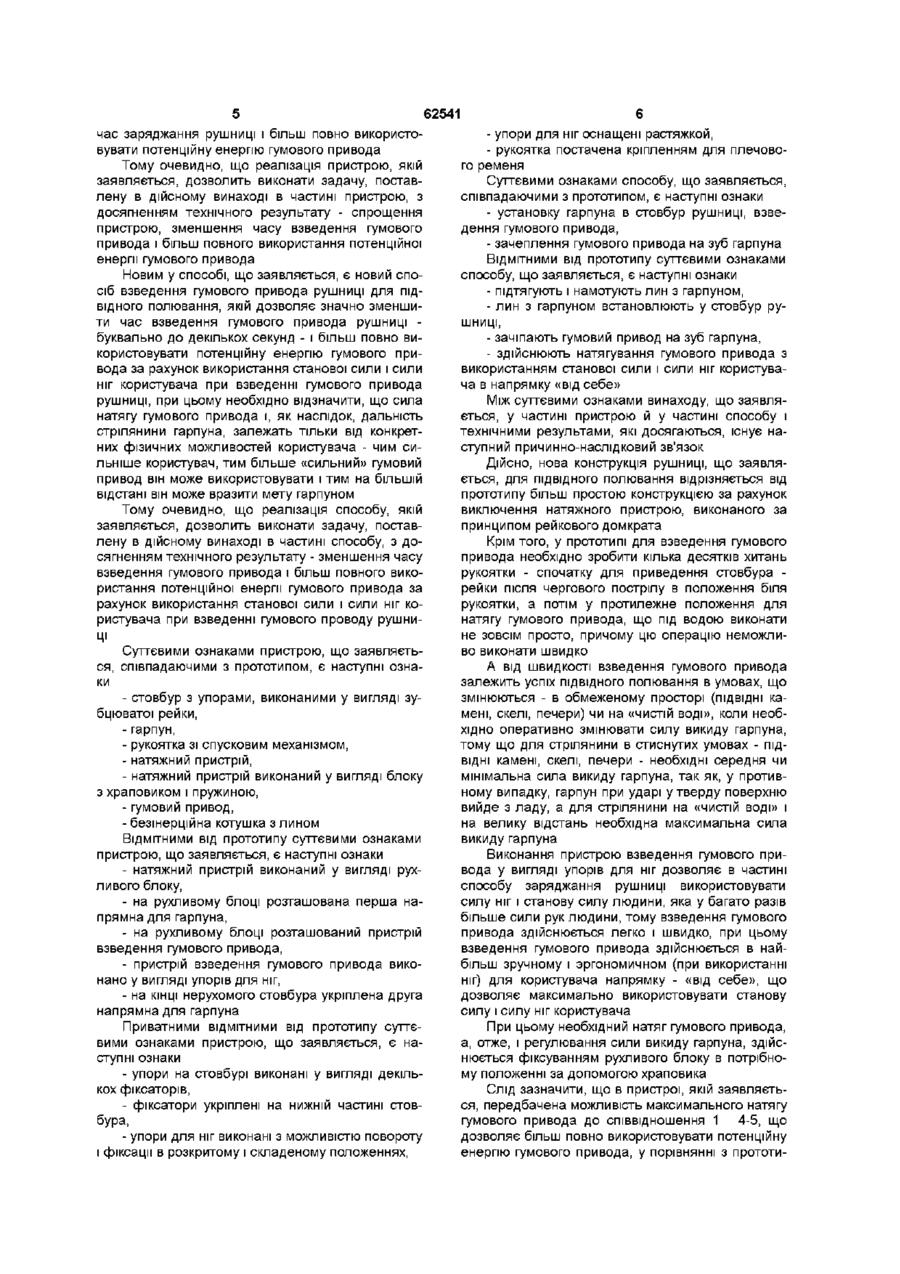

1 Рушниця для підводного полювання, що містить ствол з упорами, виконаними як зубцюваті рейки, гарпун, рукоятку зі спусковим механізмом, натяжний пристрій, виконаний як блок з храповиком і пружиною, гумовий привід, безшерційну котушку з лінем, яка відрізняється тим, що натяжний пристрій виконаний як рухливий блок, на якому розташовані перша напрямна для гарпуна і пристрій зведення гумового приводу, виконаний як упори для ніг, а на КІНЦІ нерухомого ствола укріплена друга напрямна для гарпуна 2 Рушниця для підводного полювання за п 1, яка відрізняється тим, що упори на стволі виконані як декілька фіксаторів, укріплених на нижній частині ствола 3 Рушниця для підводного полювання за п 1, яка відрізняється тим, що упори для ніг виконані з можливістю повороту і фіксації в розкритому і складеному положеннях 4 Рушниця для підводного полювання за пп 1 і З, яка відрізняється тим, що упори для ніг обладнані розтяжкою 5 Рушниця для підводного полювання за п 1, яка відрізняється тим, що рукоятка обладнана кріпленням для плечового ременя 6 Спосіб заряджання рушниці, який включає установку гарпуна в ствол рушниці, зведення гумового приводу і зачеплення гумового приводу на зуб гарпуна, який відрізняється тим, що підтягують і намотують лінь з гарпуном, який встановлюють у ствол рушниці, зачіплюють гумовий привід на зуб гарпуна, а потім здійснюють натягування гумового приводу з використанням сили тулуба і сили ніг користувача в напрямку «від себе» Винахід відноситься до технічного оснащення спорту і рибальства і може бути використай у виробництві спорядження для ПІДВІДНОГО полювання, а саме, рушниць з гумовим приводом, переважно для полювання під водою в умовах, що змінюються - в обмеженому просторі (ПІДВІДНІ камені, скелі, печери) чи на «чистій воді» У частині пристрою відома «Гарпунна рушниця для ПІДВІДНОГО полювання» (Ас СРСР № 378701, МПК F41B11/08, БВ-19-73 р), яка містить рукоятку зі спусковим механізмом, стовбур, напрямну втулку, гумові тяги, гарпун, лин і котушку для лина з ручним приводом, причому котушка для лина прикріплена до підстави рукоятки за допомогою двох кронштейнів так, що її вісь обертання соосна гарпуну, а кінець лина укріплений у задній торцевій частині гарпуна, наприклад, за допомогою завзятої гайки Недоліком пристрою є неможливість регулювання сили натягу гумових тяг, і, як наслідок, неможливість регулювання сили пострілу гарпуна, що важливо при часто змінюються умовах полювання під водою У частині пристрою відома «Рушниця для ПІДВІДНОГО полювання» (А с СРСР № 1084590, МПК-3 F41B7/06, БВ-13-84 р), яка містить стовбур, рукоятку зі спусковим механізмом і пари закріплених одними своїми кінцями на рукоятці бойових гум, що проходять під стовбуром, перекинутих через опори в дуловій частині стовбура, продовжених над стовбуром і взаємодіючих іншими своїми кінцями з гарпуном, причому опори в дулової частини стовбура встановлені нерухомо Недоліком пристрою є неможливість регулювання сили натягу гумових тяг, і, як наслідок, неможливість регулювання сили пострілу гарпуна, що важливо при часто змінюються умовах полювання під водою, а також необхідність збільшення прикладеної користувачем сили для подолання додаткового опору, що виникає при терті гуми об нерухомі опори, що знижує ефективність дії гуми Крім того, недоліком пристрою є те, що натяг бойових гум здійснюється однієї чи двома руками в напрямку до себе, а накидывание зачепа гуми на зуб гарпуна приходиться на момент максимального додатка зусиль користувача по натягу бойових (72) НІКІТІН Євген Миколайович (73) НІКІТІН Євген Миколайович ю (О 62541 гум, що утрудняє влучення зачепом гуми на зуб гарпуна При цьому, фіксоване положення зуба на гарпуні позбавляє користувача можливості регулювати натяг бойових гум і варіювати дальність викиду гарпуна в залежності від умов ПІДВІДНОГО полювання Якщо ж на гарпуні виконати кілька зубів для зачепа бойових гум і, тим самим, одержати можливість регулювання сили викиду гарпуна, то це значно зменшує твердість гарпуна і підвищує імовірність його деформації при влученні у тверді тіла Найбільш близьким по технічній сутності і результату, що досягається, і обраним як прототип v частині пристрою є «Рушниця для ПІДВІДНОГО полювання» (А с СРСР № 289282, МПК F 41 В 7/06, БВ-1-70 р), яка містить стовбур, натяжний пристрій, рукоятку, спусковий механізм, гарпун, безшерційну котушку для підтягування гарпуна, хвостова частина якого прикріплена до лина, а в нижній частині стовбура (у середині) виконана зубцювата рейка для регулювання натягу гуми У прототипі мається можливість регулювання сили натягу гумового привода, тому цей пристрій можна використовувати для полювання під водою в часто змінюються умовах, однак недоліком прототипу є складність пристрою і тривалий час заряджання рушниці Крім того, взаємне розташування рухливого стовбура з упорами і нерухомим натяжним пристроєм, виконаного за принципом рейкового домкрата, обмежує можливість максимального натягу гумового привода до співвідношення 1 2, що не дозволяє повно використовувати потенційну енергію гумового привода У частині способу заряджання підвідної рушниці відомий спосіб заряджання гідропневматичної рушниці для ПІДВІДНОГО полювання, реалізований у «Гідропневматичній рушниці для ПІДВІДНОГО полювання» (Ас СРСР № 987364, МПК-3 F41B11/08, БВ-1-83 р), якій включає закачивание стиснутого повітря в рушницю за допомогою пневмонасоса, що приводиться за допомогою руки користувача, а також включає установку гарпуна в стовбур рушниці Недоліком відомого способу є тривалий час заряджання рушниці і неможливість використання його для заряджання рушниці з гумовим приводом без істотної зміни його конструкції У частині способу заряджання підвідної рушниці відомий спосіб заряджання пружинної рушниці для ПІДВІДНОГО полювання, реалізований у «Пружинній рушниці для ПІДВІДНОГО полювання» (А с СРСР № 1048295, МПК-3 F 41 В 7/04, БВ-3883 р), якій включає стискання пружини і підтягування лина з гарпуном за допомогою ручного черв'ячного привода Недоліком відомого способу є тривалий час заряджання рушниці і неможливість використання його для заряджання рушниці з гумовим приводом без істотної зміни його конструкції Найбільш близьким по технічній сутності і результату, що досягається, і обраним як прототип v частині способу є спосіб заряджання рушниці для ПІДВІДНОГО полювання, реалізована в «Рушниці для ПІДВІДНОГО полювання» (Ас СРСР № 1084590, МПК-3, F 41 В 7/06, БВ-13-84 р), якій включає установку гарпуна в стовбур рушниці, взведення гумового привода і зачеплення гумового привода на зуб гарпуна, причому взведення гумового привода здійснюють у напрямку «на себе» Недоліком відомого способу є використання тільки сили рук користувача для натягування гумового привода, що явно недостатньо при застосуванні гумового привода, що володіє високими силовими характеристиками і великою потенційною енергією в зведеному положенні і який би дозволив збільшити дальність стрілянини на «чистій ВОДІ» При цьому слід зазначити, що взведення гумового привода по прототипі виконується в напрямку «до себе», найбільше эргономичном при роботі тільки руками і позволяющем максимально використовувати силу рук користувача Задачею дійсного винаходу в частині пристрою є розробка нової конструкції рушниці для ПІДВІДНОГО полювання з досягненням технічного результату - спрощення пристрою, зменшення часу взведення гумового привода і більш повного використання потенційної енергії гумового привода Задачею дійсного винаходу в частині способу є розробка нового способу заряджання рушниці для ПІДВІДНОГО полювання з досягненням технічного результату - зменшення часу взведення гумового привода і більш повного використання потенційної енергії гумового привода за рахунок використання станової сили і сили ніг користувача при взведенні гумового привода рушниці Поставлена задача в частині пристрою досягається тим, що в «Рушниці для ПІДВІДНОГО полювання», яка містить стовбур з упорами, виконаними у вигляді зубцюватої рейки, гарпун, рукоятку зі спусковому механізмом, натяжний пристрій, виконаний у вигляді блоку з храповиком і пружиною, гумовий привод, безшерційну котушку з лином, натяжний пристрій виконаний у вигляді рухливого блоку, на якому розташовані перша напрямна для гарпуна і пристроєм взведення гумового привода, виконаний у вигляді упорів для ніг, а на КІНЦІ нерухомого стовбура укріплена друга напрямна для гарпуна, крім того, 4 упори на стовбурі виконані у вигляді декількох фіксаторів, укріплених на нижній частині стовбура, причому упори для ніг виконані з можливістю повороту і фіксації в розкритому і складеному положеннях, а також, упори для ніг оснащені растяжкой, а рукоятка постачена кріпленням для плечового ременя Поставлена задача в частині способу досягається тим, що в «Способі заряджання рушниці», якій включає установку гарпуна в стовбур рушниці, взведення гумового привода і зачеплення гумового привода на зуб гарпуна, підтягують і намотують лин з гарпуном, якій встановлюють у стовбур рушниці, зачіпають гумовий привод на зуб гарпуна, а потім здійснюють натягування гумового привода з використанням станової сили і сили ніг користувача в напрямку «від себе» Новим у пристрої, що заявляється, є нова конструкція рушниці для ПІДВІДНОГО полювання, що дозволяє значно спростити пристрій, зменшити 62541 час заряджання рушниці і більш повно використовувати потенційну енергію гумового привода Тому очевидно, що реалізація пристрою, якій заявляється, дозволить виконати задачу, поставлену в дійсному винаході в частині пристрою, з досягненням технічного результату - спрощення пристрою, зменшення часу взведення гумового привода і більш повного використання потенційної енергії гумового привода Новим у способі, що заявляється, є новий спосіб взведення гумового привода рушниці для ПІДВІДНОГО полювання, якій дозволяє значно зменшити час взведення гумового привода рушниці буквально до декількох секунд - і більш повно використовувати потенційну енергію гумового привода за рахунок використання станової сили і сили ніг користувача при взведенні гумового привода рушниці, при цьому необхідно відзначити, що сила натягу гумового привода і, як наслідок, дальність стрілянини гарпуна, залежать тільки від конкретних фізичних можливостей користувача - чим сильніше користувач, тим більше «сильний» гумовий привод він може використовувати і тим на більшій відстані він може вразити мету гарпуном Тому очевидно, що реалізація способу, якій заявляється, дозволить виконати задачу, поставлену в дійсному винаході в частині способу, з досягненням технічного результату - зменшення часу взведення гумового привода і більш повного використання потенційної енергії гумового привода за рахунок використання станової сили і сили ніг користувача при взведенні гумового проводу рушниЦі Суттєвими ознаками пристрою, що заявляється, співпадаючими з прототипом, є наступні ознаки - стовбур з упорами, виконаними у вигляді зубцюватої рейки, - гарпун, - рукоятка зі спусковим механізмом, - натяжний пристрій, - натяжний пристрій виконаний у вигляді блоку з храповиком і пружиною, - гумовий привод, - безшерційна котушка з лином ВІДМІТНИМИ ВІД прототипу суттєвими ознаками пристрою, що заявляється, є наступні ознаки - натяжний пристрій виконаний у вигляді рухливого блоку, - на рухливому блоці розташована перша напрямна для гарпуна, - на рухливому блоці розташований пристрій взведення гумового привода, - пристрій взведення гумового привода виконано у вигляді упорів для ніг, - на КІНЦІ нерухомого стовбура укріплена друга напрямна для гарпуна Приватними ВІДМІТНИМИ від прототипу суттєвими ознаками пристрою, що заявляється, є наступні ознаки - упори на стовбурі виконані у вигляді декількох фіксаторів, - фіксатори укріплені на нижній частині стовбура, - упори для ніг виконані з можливістю повороту і фіксації в розкритому і складеному положеннях, - упори для ніг оснащені растяжкой, - рукоятка постачена кріпленням для плечового ременя Суттєвими ознаками способу, що заявляється, співпадаючими з прототипом, є наступні ознаки - установку гарпуна в стовбур рушниці, взведення гумового привода, - зачеплення гумового привода на зуб гарпуна ВІДМІТНИМИ ВІД прототипу суттєвими ознаками способу, що заявляється, є наступні ознаки - підтягують і намотують лин з гарпуном, - лин з гарпуном встановлюють у стовбур рушниці, - зачіпають гумовий привод на зуб гарпуна, - здійснюють натягування гумового привода з використанням станової сили і сили ніг користувача в напрямку «від себе» Між суттєвими ознаками винаходу, що заявляється, у частині пристрою й у частині способу і технічними результами, які досягаються, існує наступний причинно-наслідковий зв'язок Дійсно, нова конструкція рушниці, що заявляється, для ПІДВІДНОГО полювання відрізняється від прототипу більш простою конструкцією за рахунок виключення натяжного пристрою, виконаного за принципом рейкового домкрата Крім того, у прототипі для взведення гумового привода необхідно зробити кілька десятків хитань рукоятки - спочатку для приведення стовбура рейки після чергового пострілу в положення біля рукоятки, а потім у протилежне положення для натягу гумового привода, що під водою виконати не зовсім просто, причому цю операцію неможливо виконати швидко А від швидкості взведення гумового привода залежить успіх ПІДВІДНОГО полювання в умовах, що змінюються - в обмеженому просторі (ПІДВІДНІ камені, скелі, печери) чи на «чистій воді», коли необхідно оперативно змінювати силу викиду гарпуна, тому що для стрілянини в стиснутих умовах - ПІДВІДНІ камені, скелі, печери - необхідні середня чи мінімальна сила викиду гарпуна, так як, у противному випадку, гарпун при ударі у тверду поверхню вийде з ладу, а для стрілянини на «чистій воді» і на велику відстань необхідна максимальна сила викиду гарпуна Виконання пристрою взведення гумового привода у вигляді упорів для ніг дозволяє в частині способу заряджання рушниці використовувати силу ніг і станову силу людини, яка у багато разів більше сили рук людини, тому взведення гумового привода здійснюється легко і швидко, при цьому взведення гумового привода здійснюється в найбільш зручному і эргономичном (при використанні ніг) ДЛЯ користувача напрямку - «від себе», що дозволяє максимально використовувати станову силу і силу ніг користувача При цьому необхідний натяг гумового привода, а, отже, і регулювання сили викиду гарпуна, здійснюється фіксуванням рухливого блоку в потрібному положенні за допомогою храповика Слід зазначити, що в пристрої, якій заявляється, передбачена можливість максимального натягу гумового привода до співвідношення 1 4-5, що дозволяє більш повно використовувати потенційну енергію гумового привода, у порівнянні з прототи 62541 пом, у якого це співвідношення, при тих же параметрах гумового привода, обмежено величиною 1 2 через конструктивні особливості пристрою, що не дозволяють збільшити це співвідношення У принципі, у пристрої і способі, які заявляються, зазначене співвідношення обмежується тільки індивідуальними фізичними можливостями користувача Ніж сильніше фізично користувач, тим сильніше він зможе натягнути гумовий привод, що дозволить йому значно збільшити силу викиду гарпуна, а, отже, збільшити дальність стрілянини з рушниці При цьому слід зазначити, що кожен користувач має можливість максимально використовувати свої фізичні можливості для максимально можливого для нього натягу гумового привода з метою збільшення дальності стрілянини з рушниці Винахід ілюстрований кресленнями На фіг 1 зображений ЗОВНІШНІЙ ВИГЛЯД рушни ці, вид збоку, при цьому пристрій взведення гумового привода показана з фіксацією упорів для ніг у складеному положенні, на фіг 2 показаний рухливий блок з направляючого гарпуна, на фіг 3 показаний пристрій взведення гумового привода з фіксацією упорів для ніг у розкритому положенні Розглянемо конструкцію рушниці для ПІДВІДНОГО полювання Рушниця для ПІДВІДНОГО полювання складається з рукоятки 1, що має кріплення для плечового ременя 2, спускового механізму 3, стовбура 4 з упорами 5 Упори 5 можуть бути виконані у виді зубцюватої рейки (як у прототипі) чи у вигляді декількох фіксаторів 6, укріплених на нижній частині стовбура 4 Натяжний пристрій 7 із храповиком 8 і пружиною (умовно не показана), виконано у вигляді рухливого блоку 9 з першої напрямної 10 гарпуна 11, гумового привода 12 з його кріпленням 13 до рухливого блоку 9, безшерційної котушки 14 і лина 15 На КІНЦІ стовбура 4 укріплена друга напрямна 16 гарпуна 11 На рухливому блоці 9 укріплений пристрій взведення 17 гумового привода 12, виконаний у вигляді двох упорів 18 для ніг, що встановлені з можливістю повороту і фіксації в розкритому 19 і складеному 20 положеннях Упори 18 для ніг постачені растяжкой 21 Гумовий привод 12 постачений зачепом 22 На гарпуні 11 виконані два зуби - зуб 23 для накидывания зачепа 22 гумового привода 12 і зуб 24 для зачеплення з зачепом 25 спускового механізму З Рушниця для ПІДВІДНОГО полювання в частині способу готується для стрілянини таким чином Гарпун 11 підтягують за допомогою лина 15 і котушки 14, потім гарпун 11 вставляють у спусковий механізм З Віджавши храповик 8, рухливий блок 9 переміщають у крайнє праве (на фіг 1) положення Потім зачіп 22 гумового привода 12 накидають на зуб 23 гарпуна 11 Заряджання рушниці в частині способу роблять таким чином 8 Утримуючи двома руками рушницю за рукоятку 1 і уперши ноги в упори 18, роблять плавний натяг гумового привода 12 від нуля до максимуму, при цьому необхідний натяг його фіксується храповиком 8 рухливого блоку 9 Для зручності заряджання рушниці можливе утримання його не тільки руками, але і за допомогою плечового ременя (умовно не показаний), пристебнутого до кріплення 2 Вибір зусилля натяг гумового привода 12 і, отже, дальності польоту гарпуна 11, роблять фіксацією рухливого блоку 9 за допомогою храповика 8 у потрібному положенні на стовбурі 4 з упорами 5, що є одночасно направляючого рухливого блоку 9 Стрілянина з рушниці Для стрілянини з рушниці її беруть за рукоятку 1, прицілюються убік об'єкта полювання і натискають на спусковий механізм З При цьому зачіп 25 спускового механізму З звільняється від зачеплення з зубом 24 гарпуна 11 Гумовий привод 12, попередньо натягнутий, різко скорочується, при цьому зачіп 22 гумового привода 12, якій знаходиться в контакті з зубом 23 гарпуна 11, різко вистрілює гарпун 11 у напрямку об'єкта полювання А тому що дальність стрілянини користувач визначає і встановлює сам, то при кожнім пострілі безшерційна котушка 14 змотування лина 15 приводить у ВІДПОВІДНІСТЬ дальність пострілу гарпуна 11 і довжину розмотування лина 15 Слід зазначити, що перевагою даної конструкції є те, що накидывание зачепа 22 гумового привода 12 на зуб 23 гарпуна 11 виробляється в момент, коли гумовий привод 12 не натягнут, причому рух рухливого блоку 9 по всій довжині стовбура 4 дозволяє максимально використовувати потенційну енергію гумового привода 12 для збільшення далекобійності рушниці Наявність першої 10 і другий 16 напрямних гарпуна сприяє високої точності стрілянини з рушниЦі Природне вертикальне положення користувача на поверхні води при заряджанні рушниці обумовлює вертикальне вниз напрямок гарпуна 11, що забезпечує безпеку заряджання рушниці для навколишніх Таким чином, на підставі вищевикладеного можна зробити висновок, що задача, поставлена в дійсному винаході в частині пристрою - розробка нової конструкції рушниці для ПІДВІДНОГО полювання - виконана з досягненням технічного результату - спрощення пристрою, зменшення часу взведения гумового привода і більш повного використання потенційної енергії гумового привода, а задача, поставлена в дійсному винаході в частині способу - розробка нового способу заряджання рушниці для ПІДВІДНОГО полювання -також виконана з досягненням технічного результату - зменшення часу взведення гумового привода і більш повного використання потенційної енергії гумового привода за рахунок використання станової сили і сили ніг користувача при взведенні гумового привода рушниці в напрямку «від себе» 62541 10 \6 Фіг. 2 Фіг. 1 Фіг. З Комп'ютерна верстка М Клюкш Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
