Газобалонна рушниця

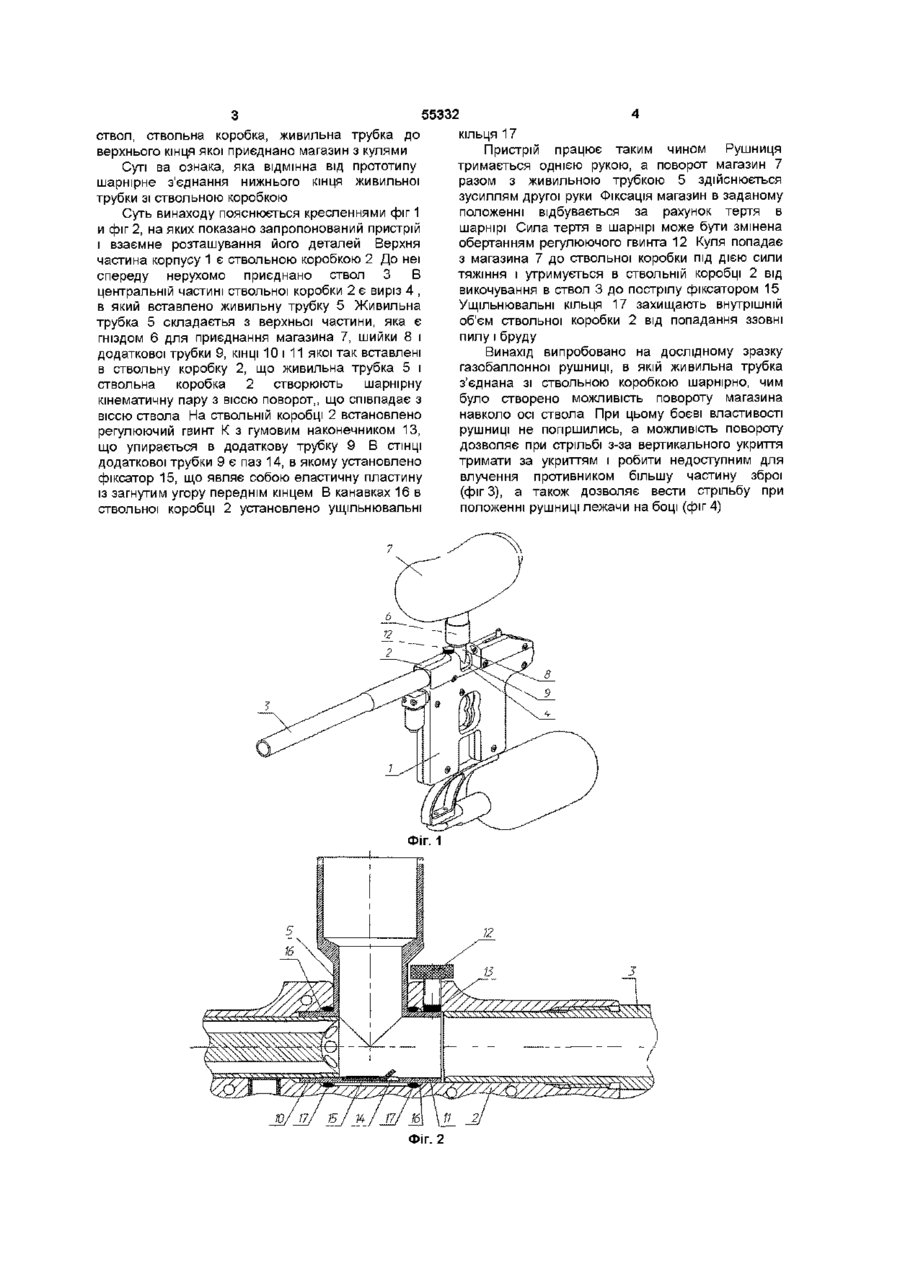

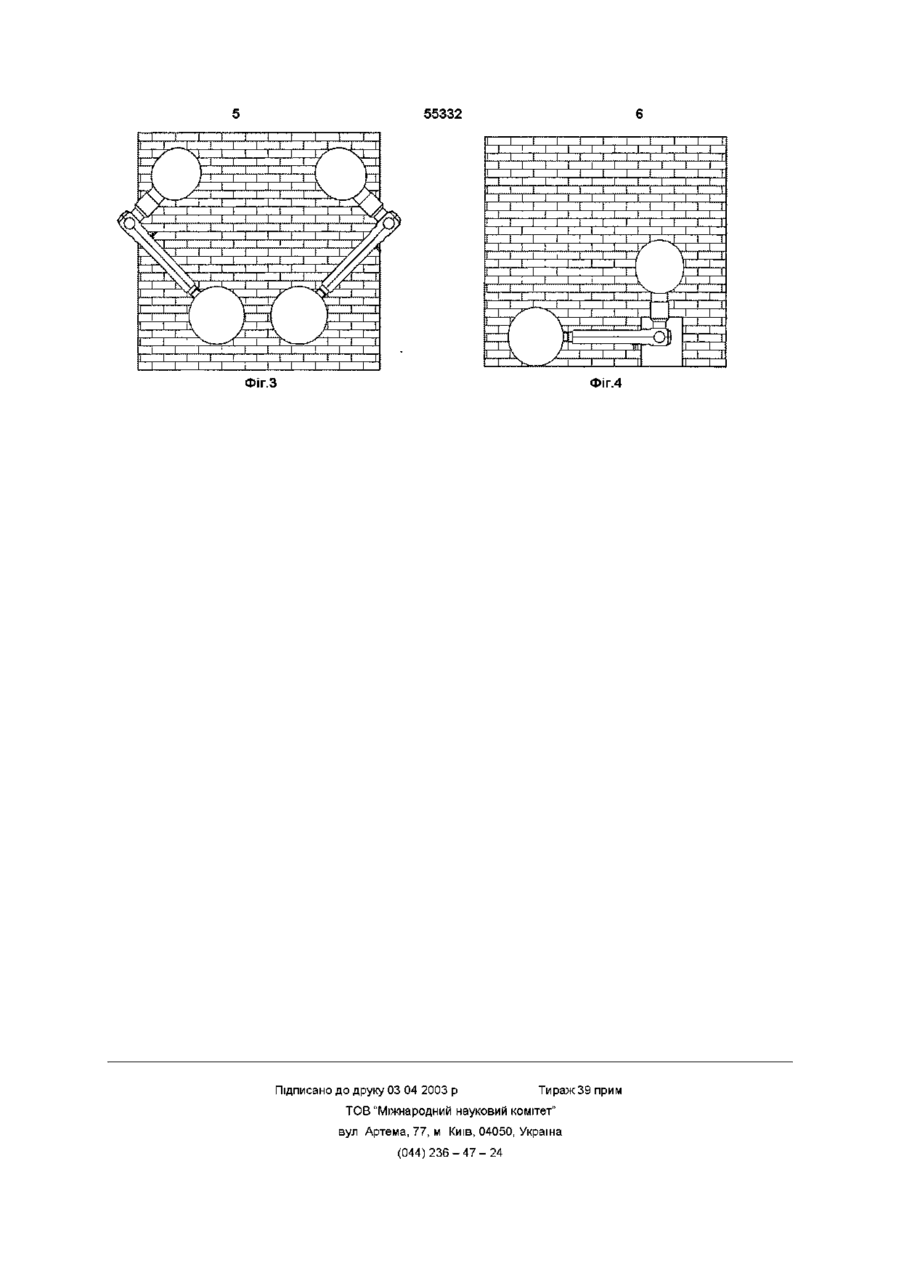

1 Газобалонна рушниця, що містить корпус, верхня частина якого є ствольною коробкою, ствол і живильну трубку, на верхньому КІНЦІ якої установлено магазин, яка відрізняється тим, що нижній кінець живильної трубки шарнірно приєднано до ствольної коробки з можливістю повороту магазина навколо осі ствола 2 Пристрій по п 1, який відрізняється тим, що на ствольній коробці встановлено механізм регулювання сили тертя в шарнірі, наприклад у вигляді гвинта з наконечником з еластичного матеріалу 3 Пристрій по п 1, який відрізняється тим, що на нижньому КІНЦІ живильної трубки встановлено механізм фіксації кулі в ствольній коробці до пострілу 4 Пристрій по п 1, який відрізняється тим, що в шарнірному з'єднанні встановлено пилобрудозахисні ущільнення, наприклад у вигляді гумового кільця Галузь техники, до якої належить винахід Зброя пневматична Винахід може бути використовано при виготовленні рушниць для гри в пейнтбол Відомо винахід за патентом Pub No US 2001/0029937 А1 від 18 10 2001р. МПК F41B 11/00, в якому запропоновано пристрій для приєднання магазина з кулями до газобаллонної рушниці Цей пристрій включає живильну трубку, до верхнього кінця якої приєднало магазин з кулями Нижній кінець, через який кулі попадають до ствольної коробки закріплено на рушниці Відомо винахід за патентом Pub No US 2002/0083936 А1 від 04 07 2002р. МПК F41B 11/02, в якому запропоновано газобалонну рушницю з пристроєм для приєднання магазині з кулями до газобаллонної рушниці Рушниця включає ствол, середня частина якого є ствольною коробкою, і живильну трубку, на верхньому КІНЦІ якої є гніздо для приєднання магазина з кулями Нижній кінець, крізь який кулі попадають в ствольну коробку закріплено на рушниці Обидва ці винаходи об'єднує те, що живильна трубка закріплена на рушниці нерухомо Внаслідок цього магазин не має можливості бути поверну им навколо осі ствола рушниці є корпус, ствол, ствольне коробка і живильна трубка, до верхнього кінця якої приєднано магазин з кулями, а нижній кінець, крізь який кулі попадають в ствольну коробку, нерухомо з'єднане з рушницею В прототипі, як і в приведених вище аналогах, нерухоме кріплення живильної трубки не дає спроможності повороту магазина навколо осі ствола, що не дозволяє під час стрільби з-за вертикального укриття завести магазин за це укриття, в результаті чого він стає вразливою мішенню для влучення противником Крім того, така конструкція не дозволяє вести стрільбу з рушниці у положенні рушниці лежачи на боці, бо кулі і магазина в рушницю подаються під дією сили тяжіння Прототипом запропонованого винаходу є пейнтбольна рушниця, яку описано в патенті US 6347622 В1 від 19 02 2002р. МПК F41B 11/00 В В основу винаходу поставлено задачу розробити газобаллонну рушницю, яка дозволяє - при стрільбі з-за вертикального укриття завести магазин за укриття і саме цим захистити його від влучення противником, - вести стрільбу у положенні рушниці лежачи на боці Технічний результат досягається тим, що в пристрій введено шарнірне з'єднання ствольне коробки з живильною трубкою, крізь яку кулі з магазина під дією сили тяжіння попадають в ствольну коробку, з можливістю повороту магазина навколо осі ствола Суттєві ознаки, СПІЛЬНІ З прототипом корпус, со го ю Ю 55332 ствол, ствольна коробка, живильна трубка до верхнього кінця якої приєднано магазин з кулями Суті ва ознака, яка відмінна від прототипу шарнірне з'єднання нижнього кінця живильної трубки зі ствольною коробкою Суть винаходу пояснюється кресленнями фіг 1 и фіг 2, на яких показано запропонований пристрій і взаємне розташування його деталей Верхня частина корпусу 1 є ствольною коробкою 2 До неї спереду нерухомо приєднано ствол З В центральній частині ствольної коробки 2 є виріз 4 , в який вставлено живильну трубку 5 Живильна трубка 5 складаєтья з верхньої частини, яка є гніздом 6 для приєднання магазина 7, шийки 8 і додаткової трубки 9, КІНЦІ 10 І 11 якої так вставлені в ствольну коробку 2, що живильна трубка 5 і ствольна коробка 2 створюють шарнірну кінематичну пару з віссю поворот,, що співпадає з віссю ствола На ствольній коробці 2 встановлено регулюючий гвинт К з гумовим наконечником 13, що упирається в додаткову трубку 9 В СТІНЦІ додаткової трубки 9 є паз 14, в якому установлено фіксатор 15, що являє собою еластичну пластину із загнутим угору переднім кінцем В канавках 16 в ствольної коробці 2 установлено ущільнювальні кільця 17 Пристрій працює таким чином Рушниця тримається однією рукою, а поворот магазин 7 разом з живильною трубкою 5 здійснюється зусиллям другої руки Фіксація магазин в заданому положенні відбувається за рахунок тертя в шарнірі Сила тертя в шарнірі може бути змінена обертанням регулюючого гвинта 12 Куля попадає з магазина 7 до ствольної коробки під дією сили тяжіння і утримується в ствольній коробці 2 від викочування в ствол 3 до пострілу фіксатором 15 Ущільнювальні кільця 17 захищають внутрішній об'єм ствольної коробки 2 від попадання ззовні пилу і бруду Винахід випробовано на дослідному зразку газобаллонної рушниці, в якій живильна трубка з'єднана зі ствольною коробкою шарнірно, чим було створено можливість повороту магазина навколо осі ствола При цьому боєві властивості рушниці не погіршились, а можливість повороту дозволяє при стрільбі з-за вертикального укриття тримати за укриттям і робити недоступним для влучення противником більшу частину зброї (фіг 3), а також дозволяє вести стрільбу при положенні рушниці лежачи на боці (фіг 4) 55332 ФІГ.З Фіг.4 Підписано до друку 03 04 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
