Пристрій для захисного відключення електричної мережі

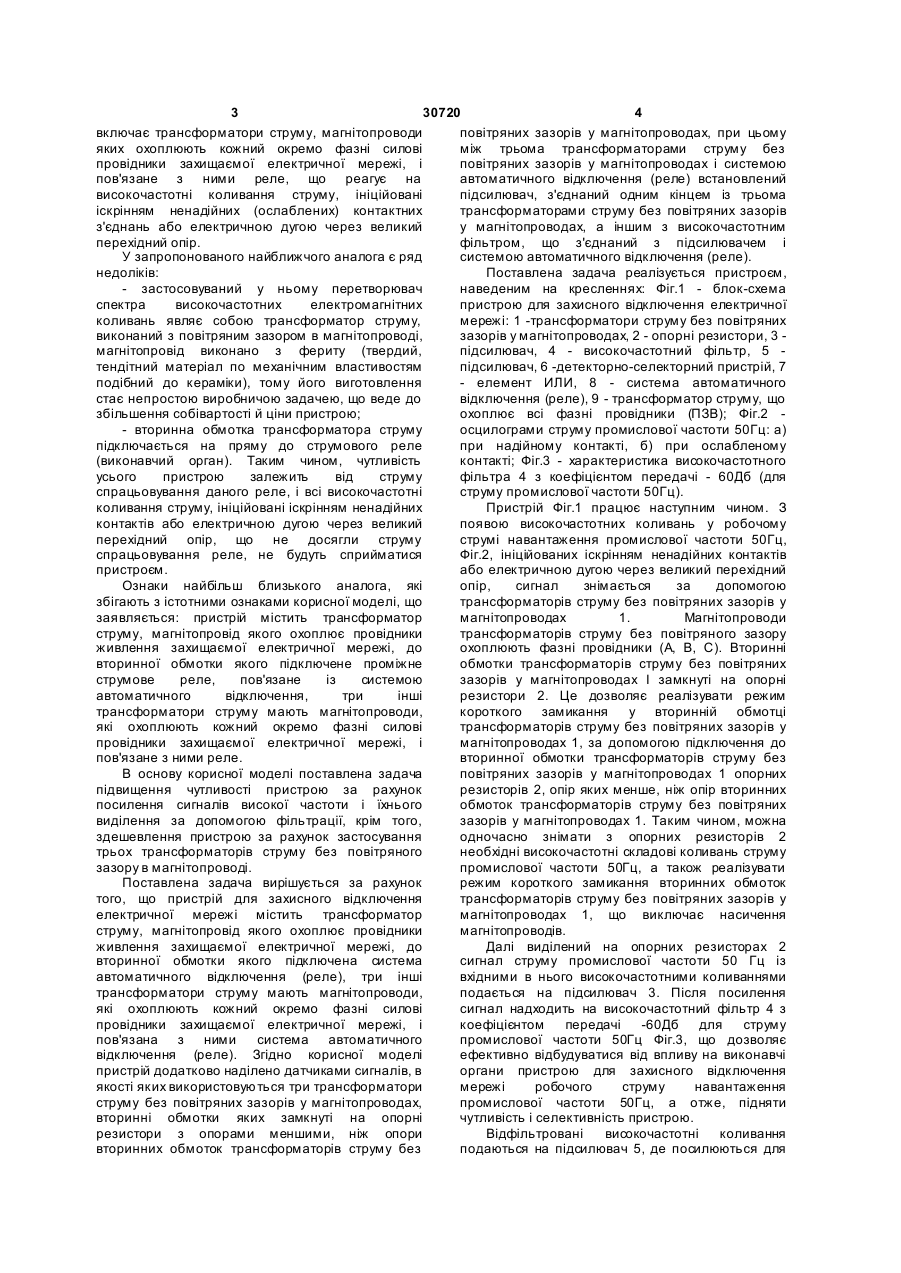

Пристрій для захисного відключення електричної мережі, що містить трансформатор струму, магнітопровід якого охоплює провідники живлення захищуваної електричної мережі, до вторинної обмотки якого підключена система автоматичного відключення, три інші трансформатори струму мають магнітопроводи, які охоплюють кожний окремо фазні силові провідники захищуваної електричної мережі, і 3 30720 4 включає трансформатори струму, магнітопроводи повітряних зазорів у магнітопроводах, при цьому яких охоплюють кожний окремо фазні силові між трьома трансформаторами струму без провідники захищаємої електричної мережі, і повітряних зазорів у магнітопроводах і системою пов'язане з ними реле, що реагує на автоматичного відключення (реле) встановлений високочастотні коливання струму, ініційовані підсилювач, з'єднаний одним кінцем із трьома іскрінням ненадійних (ослаблених) контактних трансформаторами струму без повітряних зазорів з'єднань або електричною дугою через великий у магнітопроводах, а іншим з високочастотним перехідний опір. фільтром, що з'єднаний з підсилювачем і У запропонованого найближчого аналога є ряд системою автоматичного відключення (реле). недоліків: Поставлена задача реалізується пристроєм, - застосовуваний у ньому перетворювач наведеним на кресленнях: Фіг.1 - блок-схема спектра високочастотних електромагнітних пристрою для захисного відключення електричної коливань являє собою трансформатор струму, мережі: 1 -трансформатори струму без повітряних виконаний з повітряним зазором в магнітопроводі, зазорів у магнітопроводах, 2 - опорні резистори, 3 магнітопровід виконано з фериту (твердий, підсилювач, 4 - високочастотний фільтр, 5 тендітний матеріал по механічним властивостям підсилювач, 6 -детекторно-селекторний пристрій, 7 подібний до кераміки), тому його виготовлення - елемент ИЛИ, 8 - система автоматичного стає непростою виробничою задачею, що веде до відключення (реле), 9 - трансформатор струму, що збільшення собівартості й ціни пристрою; охоплює всі фазні провідники (ПЗВ); Фіг.2 - вторинна обмотка трансформатора струму осцилограми струму промислової частоти 50Гц: а) підключається на пряму до струмового реле при надійному контакті, б) при ослабленому (виконавчий орган). Таким чином, чутливість контакті; Фіг.3 - характеристика високочастотного усього пристрою залежить від струму фільтра 4 з коефіцієнтом передачі - 60Дб (для спрацьовування даного реле, і всі високочастотні струму промислової частоти 50Гц). коливання струму, ініційовані іскрінням ненадійних Пристрій Фіг.1 працює наступним чином. З контактів або електричною дугою через великий появою високочастотних коливань у робочому перехідний опір, що не досягли струму струмі навантаження промислової частоти 50Гц, спрацьовування реле, не будуть сприйматися Фіг.2, ініційованих іскрінням ненадійних контактів пристроєм. або електричною дугою через великий перехідний Ознаки найбільш близького аналога, які опір, сигнал знімається за допомогою збігають з істотними ознаками корисної моделі, що трансформаторів струму без повітряних зазорів у заявляється: пристрій містить трансформатор магнітопроводах 1. Магнітопроводи струму, магнітопровід якого охоплює провідники трансформаторів струму без повітряного зазору живлення захищаємої електричної мережі, до охоплюють фазні провідники (А, В, С). Вторинні вторинної обмотки якого підключене проміжне обмотки трансформаторів струму без повітряних струмове реле, пов'язане із системою зазорів у магнітопроводах І замкнуті на опорні автоматичного відключення, три інші резистори 2. Це дозволяє реалізувати режим трансформатори струму мають магнітопроводи, короткого замикання у вторинній обмотці які охоплюють кожний окремо фазні силові трансформаторів струму без повітряних зазорів у провідники захищаємої електричної мережі, і магнітопроводах 1, за допомогою підключення до пов'язане з ними реле. вторинної обмотки трансформаторів струму без В основу корисної моделі поставлена задача повітряних зазорів у магнітопроводах 1 опорних підвищення чутливості пристрою за рахунок резисторів 2, опір яких менше, ніж опір вторинних посилення сигналів високої частоти і їхнього обмоток трансформаторів струму без повітряних виділення за допомогою фільтрації, крім того, зазорів у магнітопроводах 1. Таким чином, можна здешевлення пристрою за рахунок застосування одночасно знімати з опорних резисторів 2 трьох трансформаторів струму без повітряного необхідні високочастотні складові коливань струму зазору в магнітопроводі. промислової частоти 50Гц, а також реалізувати Поставлена задача вирішується за рахунок режим короткого замикання вторинних обмоток того, що пристрій для захисного відключення трансформаторів струму без повітряних зазорів у електричної мережі містить трансформатор магнітопроводах 1, що виключає насичення струму, магнітопровід якого охоплює провідники магнітопроводів. живлення захищаємої електричної мережі, до Далі виділений на опорних резисторах 2 вторинної обмотки якого підключена система сигнал струму промислової частоти 50 Гц із автоматичного відключення (реле), три інші вхідними в нього високочастотними коливаннями трансформатори струму мають магнітопроводи, подається на підсилювач 3. Після посилення які охоплюють кожний окремо фазні силові сигнал надходить на високочастотний фільтр 4 з провідники захищаємої електричної мережі, і коефіцієнтом передачі -60Дб для струму пов'язана з ними система автоматичного промислової частоти 50Гц Фіг.3, що дозволяє відключення (реле). Згідно корисної моделі ефективно відбудуватися від впливу на виконавчі пристрій додатково наділено датчиками сигналів, в органи пристрою для захисного відключення якості яких використовуються три трансформатори мережі робочого струму навантаження струму без повітряних зазорів у магнітопроводах, промислової частоти 50Гц, а отже, підняти вторинні обмотки яких замкнуті на опорні чутливість і селективність пристрою. резистори з опорами меншими, ніж опори Відфільтровані високочастотні коливання вторинних обмоток трансформаторів струму без подаються на підсилювач 5, де посилюються для 5 30720 підняття чутливості пристрою. Посилений високочастотний сигнал надходить на детекторноселекторний пристрій 6, де формуються одиничні дискретні логічні сигнали, що надходять на елемент ИЛИ 7, а через нього сигнал надходить на систему автоматичного відключення (реле) 8, що приводить до відключення захищаємої мережі. Також сигнал на спрацьовування системи автоматичного відключення (реле) 8 може прийти із трансформатора струму, що охоплює всі фазні провідники - ПЗВ 9, через елемент ИЛИ 7, що теж приводить до відключення захищаємої мережі. Запропонований пристрій відключення електричної мережі дозволяє забезпечити захист при виникненні в електричній мережі електричних іскор між контактами, дугових замикань через великі перехідні опори та при правильній експлуатації пристрою практично виключити виникнення аварій і їхніх наслідків. Описаний пристрій легко адаптується на готові ПЗВ промислового виготовлення. Це дозволяє розширити можливості ПЗВ додатковою функцією захисту ланцюгів споживача від виникнення іскріння в електричних контактних з'єднаннях і, як наслідок, усунення пожеж. Також пристрій можна використовува ти в однофазних мережах із глухозаземленою та ізольованою нейтралю. Для цього треба зменшити кількість трансформаторів без повітряних зазорів у магнітопроводах Фіг.1 із трьох штук до одного. 6
