Пристрій для визначення геометричних параметрів підкранових шляхів

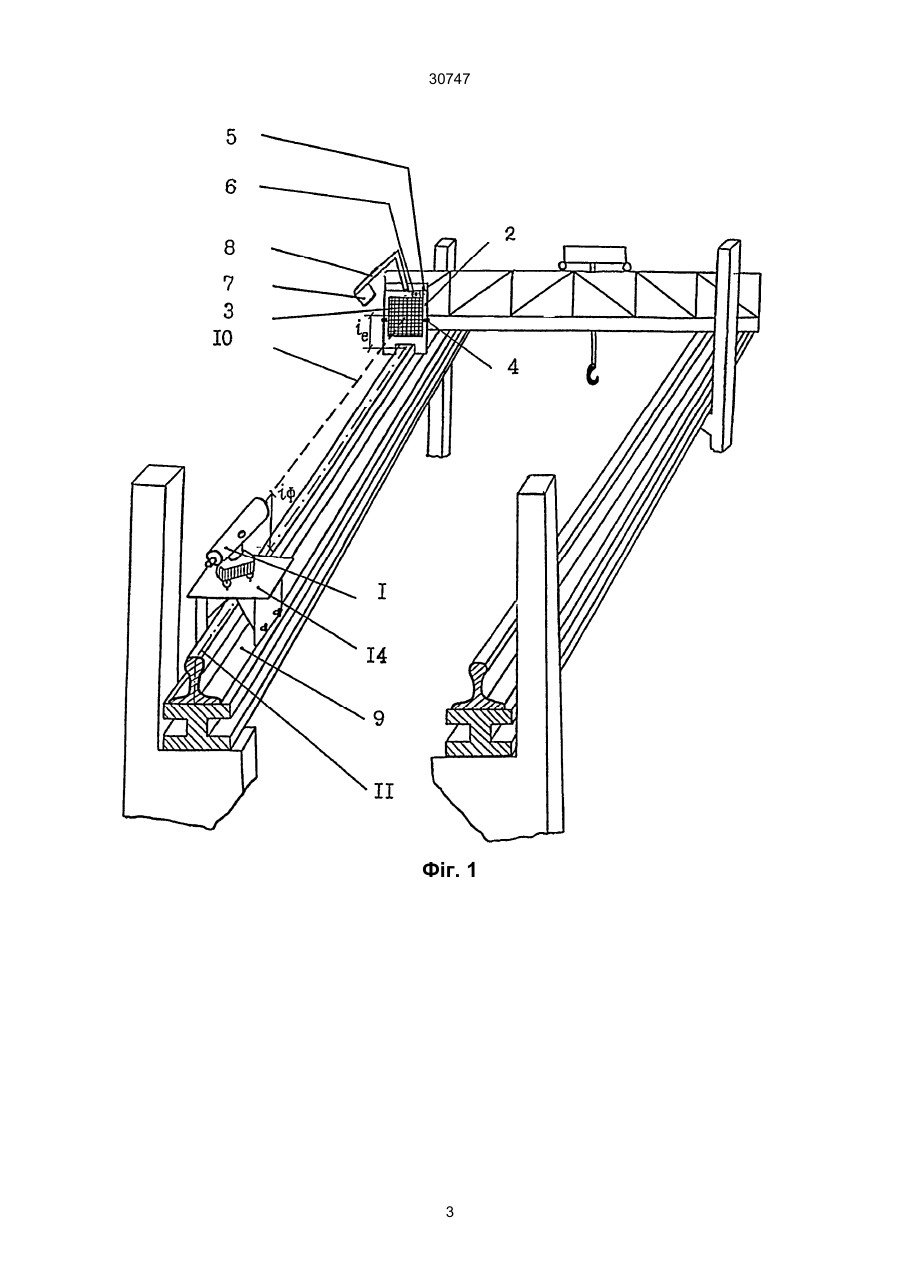

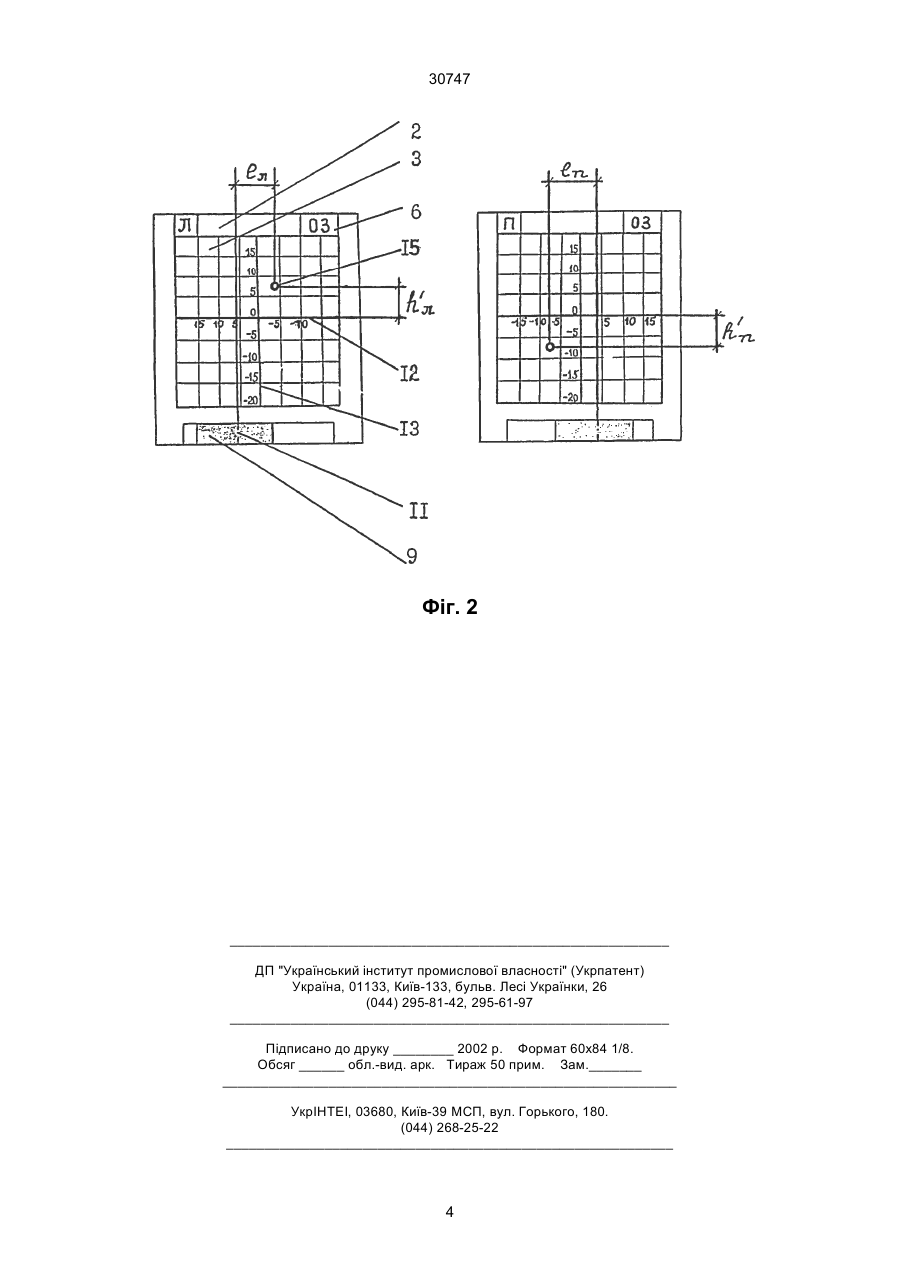

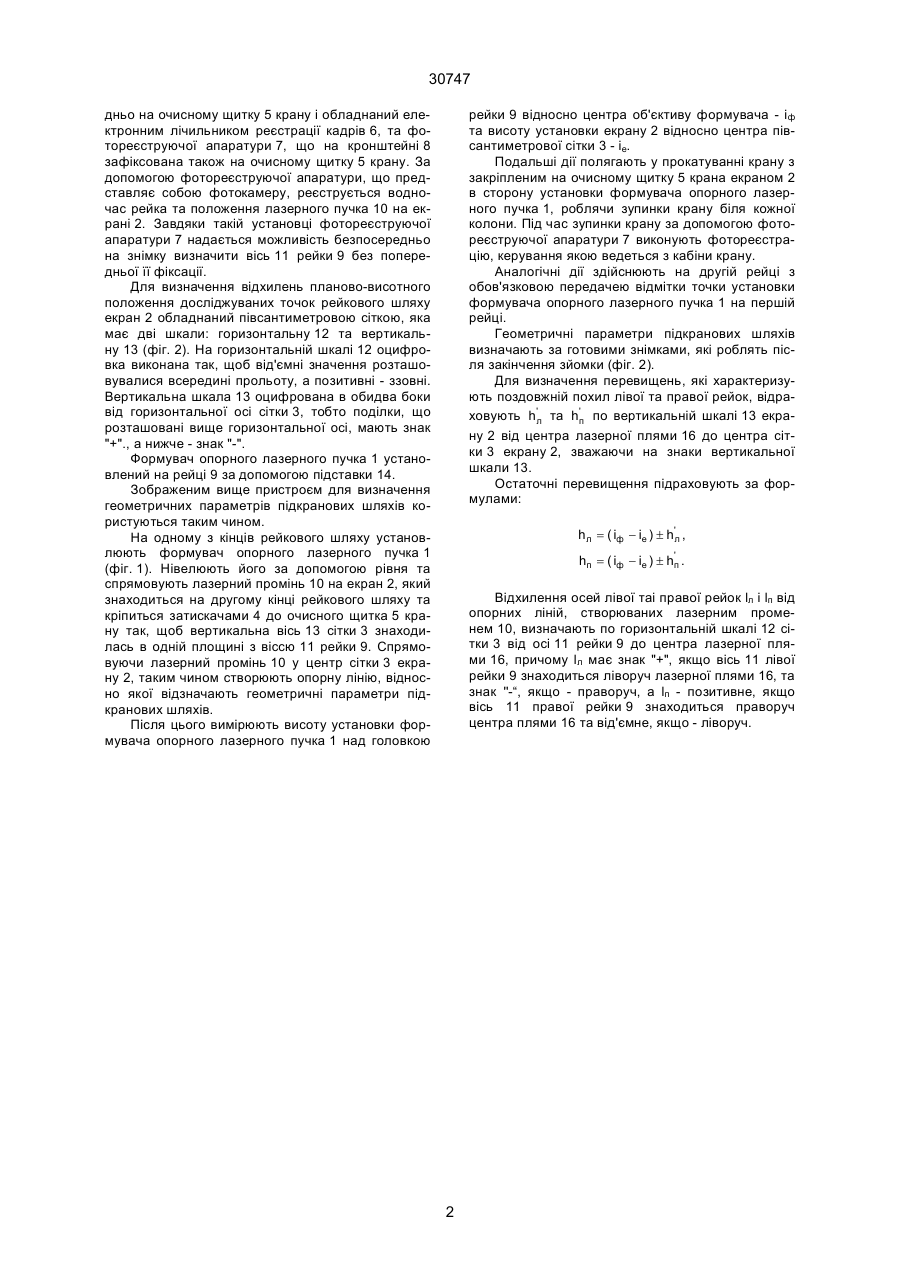

Пристрій для визначення геометричних параметрів підкранових шляхів, що має формувач опорного лазерного пучка, екран з оцифрованою півсантиметровою сіткою та фотореєструючу апаратуру, який відрізняється тим, що екран, обладнаний електронним лічильником і затискачем, а також фотореєструюча апаратура на кронштейні, закріплені на очисному щитку крана. (19) (21) 98042195 (22) 29.04.1998 (24) 15.12.2000 (33) UA (46) 15.12.2000, Бюл. № 7, 2000 р. (72) Мазикіна Ольга Борисівна, Тарапата Віктор Якович (73) КРИВОРІЗЬКИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ 30747 дньо на очисному щитку 5 крану і обладнаний електронним лічильником реєстрації кадрів 6, та фотореєструючої апаратури 7, що на кронштейні 8 зафіксована також на очисному щитку 5 крану. За допомогою фотореєструючої апаратури, що представляє собою фотокамеру, реєструється водночас рейка та положення лазерного пучка 10 на екрані 2. Завдяки такій установці фотореєструючої апаратури 7 надається можливість безпосередньо на знімку визначити вісь 11 рейки 9 без попередньої її фіксації. Для визначення відхилень планово-висотного положення досліджуваних точок рейкового шляху екран 2 обладнаний півсантиметровою сіткою, яка має дві шкали: горизонтальну 12 та вертикальну 13 (фіг. 2). На горизонтальній шкалі 12 оцифровка виконана так, щоб від'ємні значення розташовувалися всередині прольоту, а позитивні - ззовні. Вертикальна шкала 13 оцифрована в обидва боки від горизонтальної oсі сітки 3, тобто поділки, що розташовані вище горизонтальної осі, мають знак "+"., а нижче - знак "-". Формувач опорного лазерного пучка 1 установлений на рейці 9 за допомогою підставки 14. Зображеним вище пристроєм для визначення геометричних параметрів підкранових шляхів користуються таким чином. На одному з кінців рейкового шляху установлюють формувач опорного лазерного пучка 1 (фіг. 1). Нівелюють його за допомогою рівня та спрямовують лазерний промінь 10 на екран 2, який знаходиться на другому кінці рейкового шляху та кріпиться затискачами 4 до очисного щитка 5 крану так, щоб вертикальна вісь 13 сітки 3 знаходилась в одній площині з віссю 11 рейки 9. Спрямовуючи лазерний промінь 10 у центр сітки 3 екрану 2, таким чином створюють опорну лінію, відносно якої відзначають геометричні параметри підкранових шляхів. Після цього вимірюють висоту установки формувача опорного лазерного пучка 1 над головкою рейки 9 відносно центра об'єктиву формувача - іф та висоту установки екрану 2 відносно центра півсантиметрової сітки 3 - іе. Подальші дії полягають у прокатуванні крану з закріпленим на очисному щитку 5 крана екраном 2 в сторону установки формувача опорного лазерного пучка 1, роблячи зупинки крану біля кожної колони. Під час зупинки крану за допомогою фотореєструючої апаратури 7 виконують фотореєстрацію, керування якою ведеться з кабіни крану. Аналогічні дії здійснюють на другій рейці з обов'язковою передачею відмітки точки установки формувача опорного лазерного пучка 1 на першій рейці. Геометричні параметри підкранових шляхів визначають за готовими знімками, які роблять після закінчення зйомки (фіг. 2). Для визначення перевищень, які характеризують поздовжній похил лівої та правої рейок, відраховують h'л та h'п по вертикальній шкалі 13 екрану 2 від центра лазерної плями 16 до центра сітки 3 екрану 2, зважаючи на знаки вертикальної шкали 13. Остаточні перевищення підраховують за формулами: hл = ( іф - іе ) ± h'л , hп = ( іф - іе ) ± h'п . Відхилення осей лівої таі правої рейок lл і lп від опорних ліній, створюваних лазерним променем 10, визначають по горизонтальній шкалі 12 сітки 3 від oсі 11 рейки 9 до центра лазерної плями 16, причому lл має знак "+", якщо вісь 11 лівої рейки 9 знаходиться ліворуч лазерної плями 16, та знак ''-“, якщо - праворуч, а lп - позитивне, якщо вісь 11 правої рейки 9 знаходиться праворуч центра плями 16 та від'ємне, якщо - ліворуч. 2 30747 Фіг. 1 3 30747 Фіг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
