Композиція для гідроізоляції будівельних конструкцїй

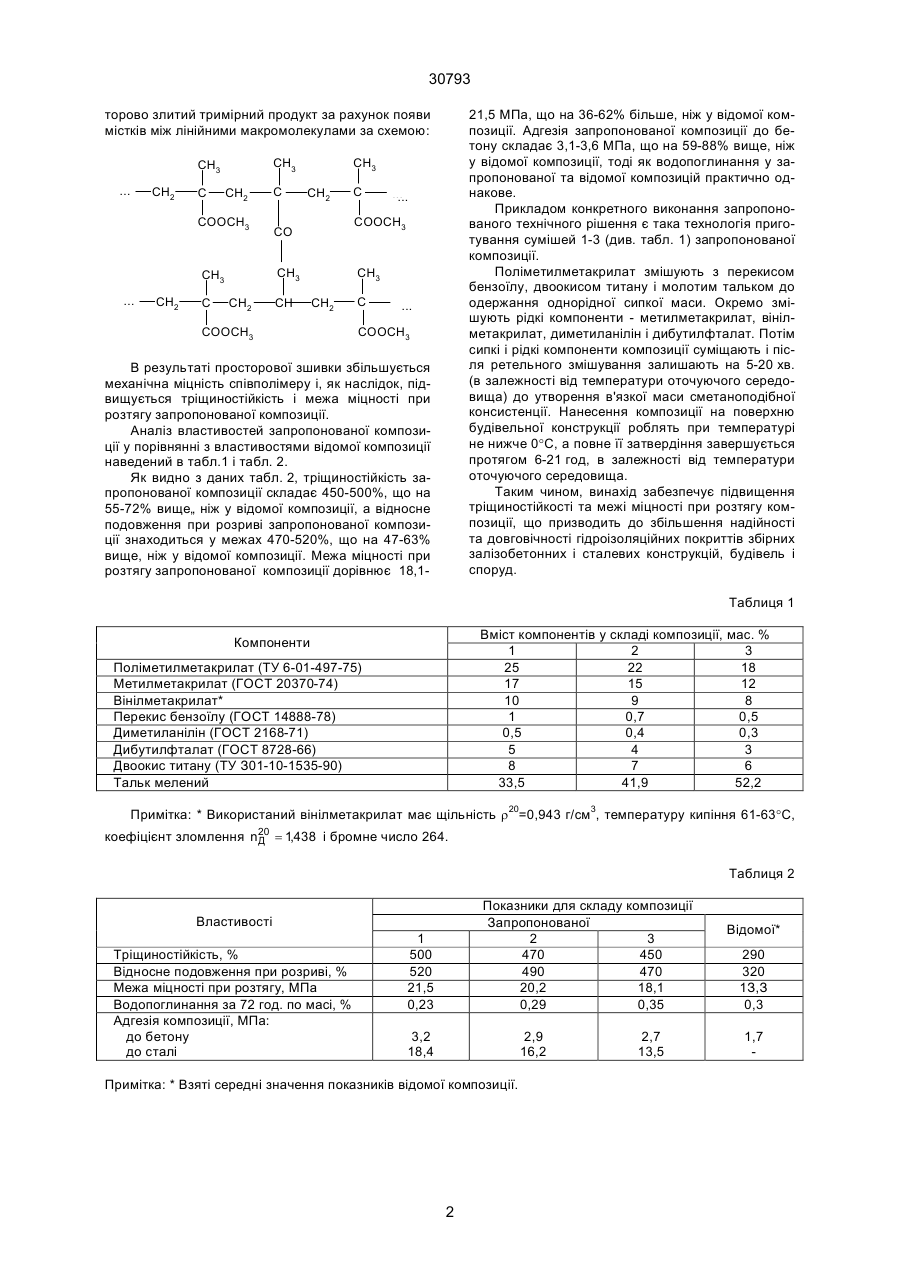

Композиція для гідроізоляції будівельних конструкцій, в яку входить двоокис титану, дибутил 30793 21,5 МПа, що на 36-62% більше, ніж у відомої композиції. Адгезія запропонованої композиції до бетону складає 3,1-3,6 МПа, що на 59-88% вище, ніж у відомої композиції, тоді як водопоглинання у запропонованої та відомої композицій практично однакове. Прикладом конкретного виконання запропонованого технічного рішення є така технологія приготування сумішей 1-3 (див. табл. 1) запропонованої композиції. Поліметилметакрилат змішують з перекисом бензоїлу, двоокисом титану і молотим тальком до одержання однорідної сипкої маси. Окремо змішують рідкі компоненти - метилметакрилат, вінілметакрилат, диметиланілін і дибутилфталат. Потім сипкі і рідкі компоненти композиції суміщають і після ретельного змішування залишають на 5-20 хв. (в залежності від температури оточуючого середовища) до утворення в'язкої маси сметаноподібної консистенції. Нанесення композиції на поверхню будівельної конструкції роблять при температурі не нижче 0°С, а повне її затвердіння завершується протягом 6-21 год, в залежності від температури оточуючого середовища. Таким чином, винахід забезпечує підвищення тріщиностійкості та межі міцності при розтягу композиції, що призводить до збільшення надійності та довговічності гідроізоляційних покриттів збірних залізобетонних і сталевих конструкцій, будівель і споруд. торово злитий тримірний продукт за рахунок появи містків між лінійними макромолекулами за схемою: ... CH2 C CH2 COOCH3 CH2 C C CH2 CH2 CH C ... ... COOCH3 CO CH3 CH3 ... CH3 CH3 CH3 CH3 CH2 COOCH3 C ... ... COOCH3 В результаті просторової зшивки збільшується механічна міцність співполімеру і, як наслідок, підвищується тріщиностійкість і межа міцності при розтягу запропонованої композиції. Аналіз властивостей запропонованої композиції у порівнянні з властивостями відомої композиції наведений в табл.1 і табл. 2. Як видно з даних табл. 2, тріщиностійкість запропонованої композиції складає 450-500%, що на 55-72% вище„ ніж у відомої композиції, а відносне подовження при розриві запропонованої композиції знаходиться у межах 470-520%, що на 47-63% вище, ніж у відомої композиції. Межа міцності при розтягу запропонованої композиції дорівнює 18,1 Таблиця 1 Вміст компонентів у складі композиції, мас. % 1 2 3 25 22 18 17 15 12 10 9 8 1 0,7 0,5 0,5 0,4 0,3 5 4 3 8 7 6 33,5 41,9 52,2 Компоненти Поліметилметакрилат (ТУ 6-01-497-75) Метилметакрилат (ГОСТ 20370-74) Вінілметакрилат* Перекис бензоїлу (ГОСТ 14888-78) Диметиланілін (ГОСТ 2168-71) Дибутилфталат (ГОСТ 8728-66) Двоокис титану (ТУ З01-10-1535-90) Тальк мелений Примітка: * Використаний вінілметакрилат має щільність r20=0,943 г/см3, температуру кипіння 61-63°С, коефіцієнт зломлення n20 = 1,438 і бромне число 264. Д Таблиця 2 Показники для складу композиції Запропонованої 2 3 470 450 490 470 20,2 18,1 0,29 0,35 Властивості Тріщиностійкість, % Відносне подовження при розриві, % Межа міцності при розтягу, МПа Водопоглинання за 72 год. по масі, % Адгезія композиції, МПа: до бетону до сталі 1 500 520 21,5 0,23 3,2 18,4 2,9 16,2 Примітка: * Взяті середні значення показників відомої композиції. 2 2,7 13,5 Відомої* 290 320 1З,З 0,3 1,7 30793 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
