Плазмова хірургічна установка

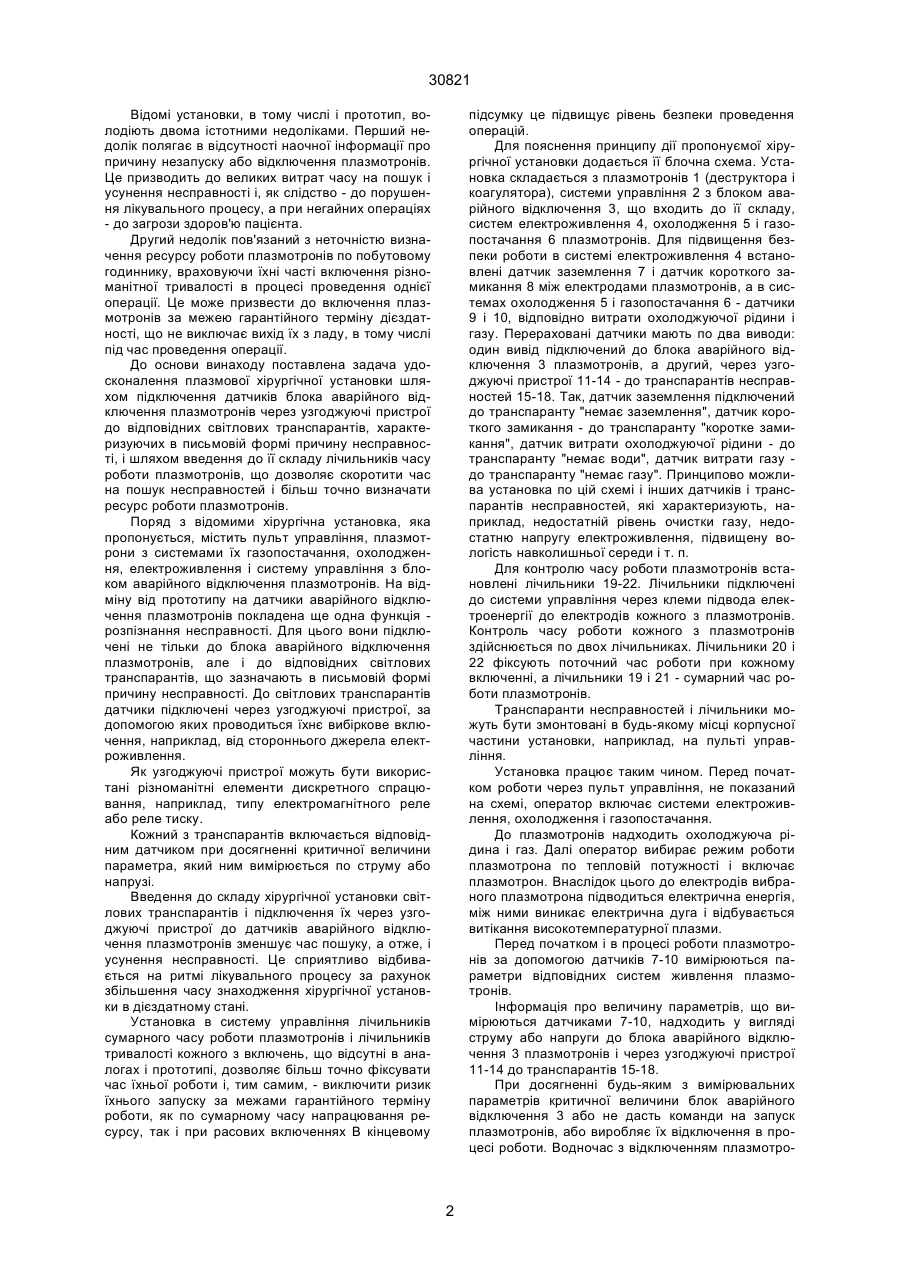

1. Плазмова хірургічна установка, що містить пульт управління, плазмотрони з системами газопостачання, охолодження, електроживлення і управління з блоком аварійного відключення, 30821 Відомі установки, в тому числі і прототип, володіють двома істотними недоліками. Перший недолік полягає в відсутності наочної інформації про причину незапуску або відключення плазмотронів. Це призводить до великих витрат часу на пошук і усунення несправності і, як слідство - до порушення лікувального процесу, а при негайних операціях - до загрози здоров'ю пацієнта. Другий недолік пов'язаний з неточністю визначення ресурсу роботи плазмотронів по побутовому годиннику, враховуючи їхні часті включення різноманітної тривалості в процесі проведення однієї операції. Це може призвести до включення плазмотронів за межею гарантійного терміну дієздатності, що не виключає вихід їх з ладу, в тому числі під час проведення операції. До основи винаходу поставлена задача удосконалення плазмової хірургічної установки шляхом підключення датчиків блока аварійного відключення плазмотронів через узгоджуючі пристрої до відповідних світлових транспарантів, характеризуючих в письмовій формі причину несправності, і шляхом введення до її складу лічильників часу роботи плазмотронів, що дозволяє скоротити час на пошук несправностей і більш точно визначати ресурс роботи плазмотронів. Поряд з відомими хірургічна установка, яка пропонується, містить пульт управління, плазмотрони з системами їх газопостачання, охолодження, електроживлення і систему управління з блоком аварійного відключення плазмотронів. На відміну від прототипу на датчики аварійного відключення плазмотронів покладена ще одна функція розпізнання несправності. Для цього вони підключені не тільки до блока аварійного відключення плазмотронів, але і до відповідних світлових транспарантів, що зазначають в письмовій формі причину несправності. До світлових транспарантів датчики підключені через узгоджуючі пристрої, за допомогою яких проводиться їхнє вибіркове включення, наприклад, від стороннього джерела електроживлення. Як узгоджуючі пристрої можуть бути використані різноманітні елементи дискретного спрацювання, наприклад, типу електромагнітного реле або реле тиску. Кожний з транспарантів включається відповідним датчиком при досягненні критичної величини параметра, який ним вимірюється по струму або напрузі. Введення до складу хірургічної установки світлових транспарантів і підключення їх через узгоджуючі пристрої до датчиків аварійного відключення плазмотронів зменшує час пошуку, а отже, і усунення несправності. Це сприятливо відбивається на ритмі лікувального процесу за рахунок збільшення часу знаходження хірургічної установки в дієздатному стані. Установка в систему управління лічильників сумарного часу роботи плазмотронів і лічильників тривалості кожного з включень, що відсутні в аналогах і прототипі, дозволяє більш точно фіксувати час їхньої роботи і, тим самим, - виключити ризик їхнього запуску за межами гарантійного терміну роботи, як по сумарному часу напрацювання ресурсу, так і при расових включеннях В кінцевому підсумку це підвищує рівень безпеки проведення операцій. Для пояснення принципу дії пропонуємої хірургічної установки додається її блочна схема. Установка складається з плазмотронів 1 (деструктора і коагулятора), системи управління 2 з блоком аварійного відключення 3, що входить до її складу, систем електроживлення 4, охолодження 5 і газопостачання 6 плазмотронів. Для підвищення безпеки роботи в системі електроживлення 4 встановлені датчик заземлення 7 і датчик короткого замикання 8 між електродами плазмотронів, а в системах охолодження 5 і газопостачання 6 - датчики 9 і 10, відповідно витрати охолоджуючої рідини і газу. Перераховані датчики мають по два виводи: один вивід підключений до блока аварійного відключення 3 плазмотронів, а другий, через узгоджуючі пристрої 11-14 - до транспарантів несправностей 15-18. Так, датчик заземлення підключений до транспаранту "немає заземлення", датчик короткого замикання - до транспаранту "коротке замикання", датчик витрати охолоджуючої рідини - до транспаранту "немає води", датчик витрати газу до транспаранту "немає газу". Принципово можлива установка по цій схемі і інших датчиків і транспарантів несправностей, які характеризують, наприклад, недостатній рівень очистки газу, недостатню напругу електроживлення, підвищену вологість навколишньої середи і т. п. Для контролю часу роботи плазмотронів встановлені лічильники 19-22. Лічильники підключені до системи управління через клеми підвода електроенергії до електродів кожного з плазмотронів. Контроль часу роботи кожного з плазмотронів здійснюється по двох лічильниках. Лічильники 20 і 22 фіксують поточний час роботи при кожному включенні, а лічильники 19 і 21 - сумарний час роботи плазмотронів. Транспаранти несправностей і лічильники можуть бути змонтовані в будь-якому місці корпусної частини установки, наприклад, на пульті управління. Установка працює таким чином. Перед початком роботи через пульт управління, не показаний на схемі, оператор включає системи електроживлення, охолодження і газопостачання. До плазмотронів надходить охолоджуюча рідина і газ. Далі оператор вибирає режим роботи плазмотрона по тепловій потужності і включає плазмотрон. Внаслідок цього до електродів вибраного плазмотрона підводиться електрична енергія, між ними виникає електрична дуга і відбувається витікання високотемпературної плазми. Перед початком і в процесі роботи плазмотронів за допомогою датчиків 7-10 вимірюються параметри відповідних систем живлення плазмотронів. Інформація про величину параметрів, що вимірюються датчиками 7-10, надходить у вигляді струму або напруги до блока аварійного відключення 3 плазмотронів і через узгоджуючі пристрої 11-14 до транспарантів 15-18. При досягненні будь-яким з вимірювальних параметрів критичної величини блок аварійного відключення 3 або не дасть команди на запуск плазмотронів, або виробляє їх відключення в процесі роботи. Водночас з відключенням плазмотро 2 30821 нів відбувається загоряння відповідного причині відмови одного з транспарантів 15-18. Наприклад, при відсутності витрати охолоджуючої рідини або при недостатній її витраті команда на відключення плазмотрона проходить до блока аварійного відключення 3 від датчика 9 і через узгоджуючий пристрій 13 надходить сигнал на загоряння транспаранту 17 "Немає води". В процесі роботи хірургічної установки за допомогою лічильників 19-22 фіксується час знаходження кожного з плазмотронів у включеному стані. Лічильники 20 і 22 фіксують тривалість разового включення плазмотрона, оскільки в деяких установках існують обмеження по максимальній трива лості знаходження плазмотрона у включеному стані. Лічильники 19 і 21 споряджені запам'ятовувальним пристроєм і фіксують сумарну тривалість роботи плазмотронів з моменту початку їхньої експлуатації. Це дозволяє вчасно замінювати плазмотрони, що відпрацювали ресурс, на нові і, тим самим, підвищити безпеку роботи установки. Переваги хірургічної установки, яка пропонується, у порівнянні з існуючими, полягає в зменшенні часу на пошук і, отже, - на усунення несправностей і в підвищенні безпеки роботи. Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ __________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 __________________________________________________________ 3
