Плазмова хірургічна установка

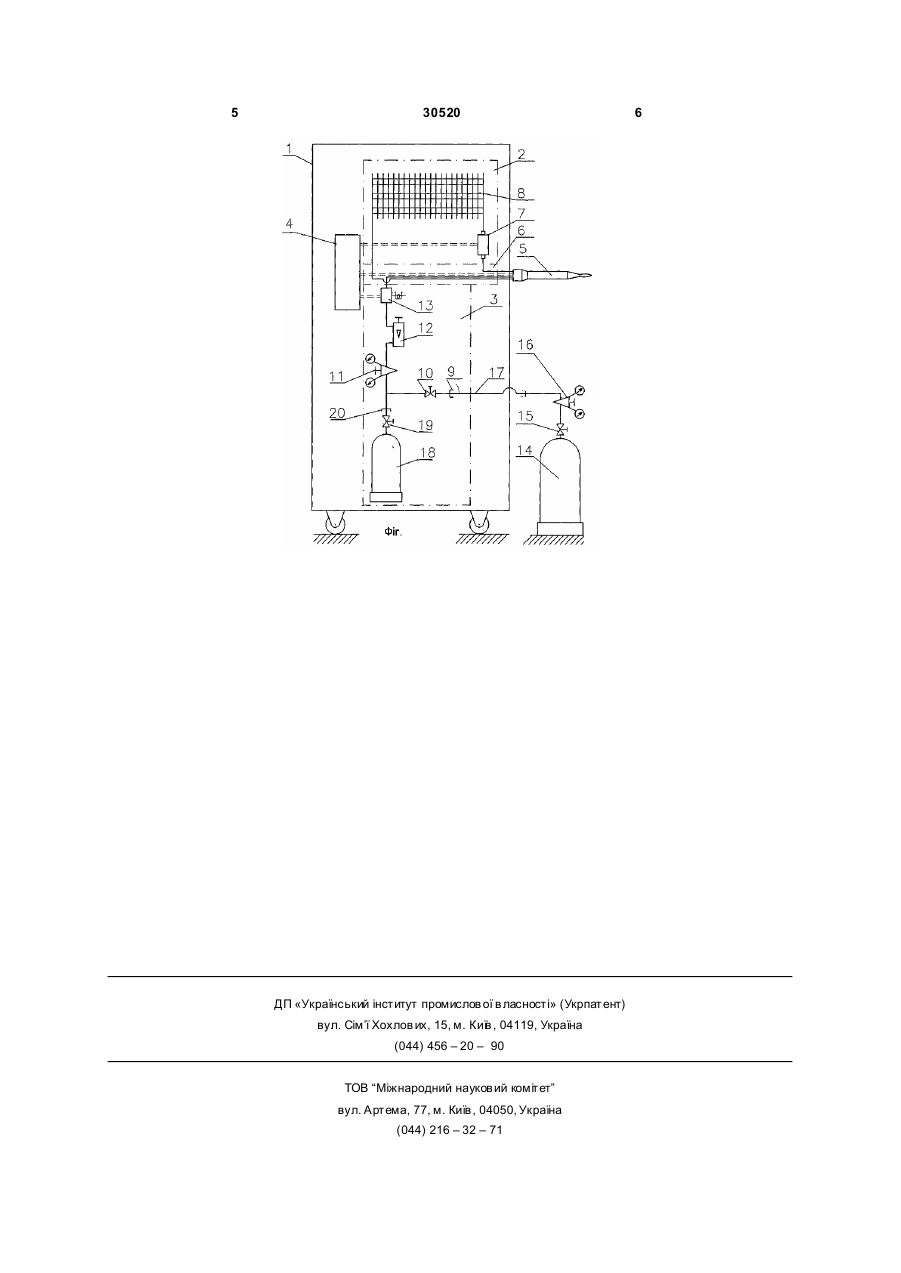

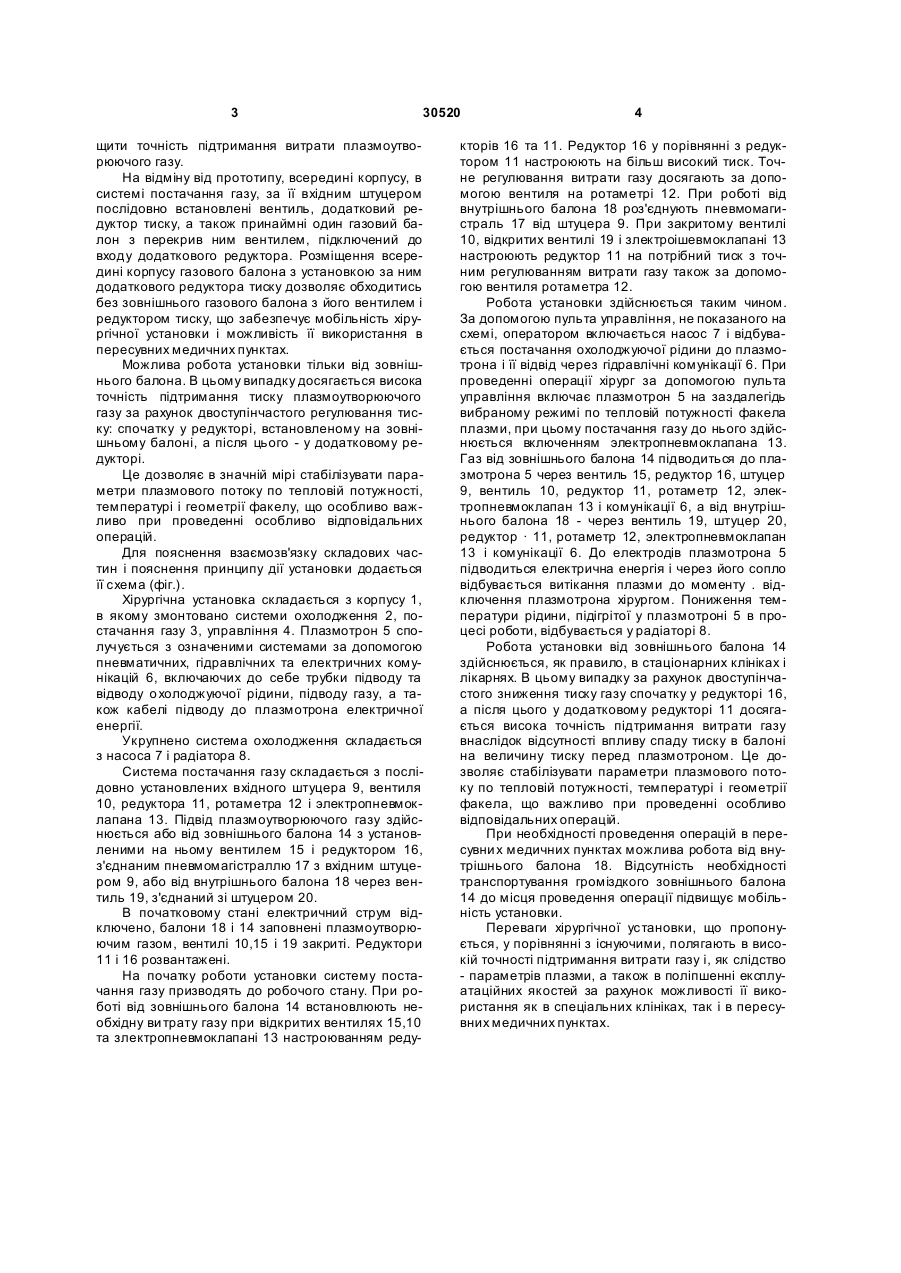

Плазмова хірургічна установка, що містить 3 30520 щити точність підтримання витрати плазмоутворюючого газу. На відміну від прототипу, всередині корпусу, в системі постачання газу, за її вхідним штуцером послідовно встановлені вентиль, додатковий редуктор тиску, а також принаймні один газовий балон з перекрив ним вентилем, підключений до входу додаткового редуктора. Розміщення всередині корпусу газового балона з установкою за ним додаткового редуктора тиску дозволяє обходитись без зовнішнього газового балона з його вентилем і редуктором тиску, що забезпечує мобільність хірургічної установки і можливість її використання в пересувних медичних пунктах. Можлива робота установки тільки від зовнішнього балона. В цьому випадку досягається висока точність підтримання тиску плазмоутворюючого газу за рахунок двоступінчастого регулювання тиску: спочатку у редукторі, встановленому на зовнішньому балоні, а після цього - у додатковому редукторі. Це дозволяє в значній мірі стабілізувати параметри плазмового потоку по тепловій потужності, температурі і геометрії факелу, що особливо важливо при проведенні особливо відповідальних операцій. Для пояснення взаємозв'язку складових частин і пояснення принципу дії установки додається її схема (фіг.). Хірургічна установка складається з корпусу 1, в якому змонтовано системи охолодження 2, постачання газу 3, управління 4. Плазмотрон 5 сполучується з означеними системами за допомогою пневматичних, гідравлічних та електричних комунікацій 6, включаючих до себе трубки підводу та відводу о холоджуючої рідини, підводу газу, а також кабелі підводу до плазмотрона електричної енергії. Укрупнено система охолодження складається з насоса 7 і радіатора 8. Система постачання газу складається з послідовно установлених вхідного штуцера 9, вентиля 10, редуктора 11, ротаметра 12 і электропневмоклапана 13. Підвід плазмоутворюючого газу здійснюється або від зовнішнього балона 14 з установленими на ньому вентилем 15 і редуктором 16, з'єднаним пневмомагістраллю 17 з вхідним штуцером 9, або від внутрішнього балона 18 через вентиль 19, з'єднаний зі штуцером 20. В початковому стані електричний струм відключено, балони 18 і 14 заповнені плазмоутворюючим газом, вентилі 10,15 і 19 закриті. Редуктори 11 і 16 розвантажені. На початку роботи установки систему постачання газу призводять до робочого стану. При роботі від зовнішнього балона 14 встановлюють необхідну ви трату газу при відкритих вентилях 15,10 та злектропневмоклапані 13 настроюванням реду 4 кторів 16 та 11. Редуктор 16 у порівнянні з редуктором 11 настроюють на більш високий тиск. Точне регулювання витрати газу досягають за допомогою вентиля на ротаметрі 12. При роботі від внутрішнього балона 18 роз'єднують пневмомагистраль 17 від штуцера 9. При закритому вентилі 10, відкритих вентилі 19 і злектроішевмоклапані 13 настроюють редуктор 11 на потрібний тиск з точним регулюванням витрати газу також за допомогою вентиля ротаметра 12. Робота установки здійснюється таким чином. За допомогою пульта управління, не показаного на схемі, оператором включається насос 7 і відбувається постачання охолоджуючої рідини до плазмотрона і її відвід через гідравлічні комунікації 6. При проведенні операції хірург за допомогою пульта управління включає плазмотрон 5 на заздалегідь вибраному режимі по тепловій потужності факела плазми, при цьому постачання газу до нього здійснюється включенням электропневмоклапана 13. Газ від зовнішнього балона 14 підводиться до плазмотрона 5 через вентиль 15, редуктор 16, штуцер 9, вентиль 10, редуктор 11, ротаметр 12, электропневмоклапан 13 і комунікації 6, а від внутрішнього балона 18 - через вентиль 19, штуцер 20, редуктор · 11, ротаметр 12, электропневмоклапан 13 і комунікації 6. До електродів плазмотрона 5 підводиться електрична енергія і через його сопло відбувається витікання плазми до моменту . відключення плазмотрона хірургом. Пониження температури рідини, підігрітої у плазмотроні 5 в процесі роботи, відбувається у радіаторі 8. Робота установки від зовнішнього балона 14 здійснюється, як правило, в стаціонарних клініках і лікарнях. В цьому випадку за рахунок двоступінчастого зниження тиску газу спочатку у редукторі 16, а після цього у додатковому редукторі 11 досягається висока точність підтримання витрати газу внаслідок відсутності впливу спаду тиску в балоні на величину тиску перед плазмотроном. Це дозволяє стабілізувати параметри плазмового потоку по тепловій потужності, температурі і геометрії факела, що важливо при проведенні особливовідповідальних операцій. При необхідності проведення операцій в пересувни х медичних пунктах можлива робота від внутрішнього балона 18. Відсутність необхідності транспортування громіздкого зовнішнього балона 14 до місця проведення операції підвищує мобільність установки. Переваги хірургічної установки, що пропонується, у порівнянні з існуючими, полягають в високій точності підтримання витрати газу і, як слідство - параметрів плазми, а також в поліпшенні експлуатаційних якостей за рахунок можливості її використання як в спеціальних клініках, так і в пересувних медичних пунктах. 5 30520 ДП «Український інститут промислов ої в ласності» (Укрпатент) вул. Сім’ї Хохлов их, 15, м. Київ , 04119, Україна (044) 456 – 20 – 90 ТОВ “Міжнародний науков ий коміт ет” вул. Артема, 77, м. Київ , 04050, Україна (044) 216 – 32 – 71 6
