Спосіб транспортування та очищення коренеплодів
Номер патенту: 30847
Опубліковано: 15.12.2000
Автори: Зиков Павло Юрійович, Березовий Микола Георгійович, Булгаков Володимир Михайлович, Войтюк Дмитро Григорович
Формула / Реферат
Спосіб транспортування та очищення коренеплодів, який вміщує подавання вороху коренеплодів на сепаруючі робочі органи, розосередження коренеплодів по робочих органах, їх транспортування, очищення та навантаження, який відрізняється тим, що при подаванні коренеплодів на сепаруючі робочі органи виконують їх орієнтацію у повздовжньому напрямку головками вперед, а транспортування та очищення коренеплодів виконують зі збереженням їх орієнтації окремими потоками для кожного рядка коренеплодів.
Текст

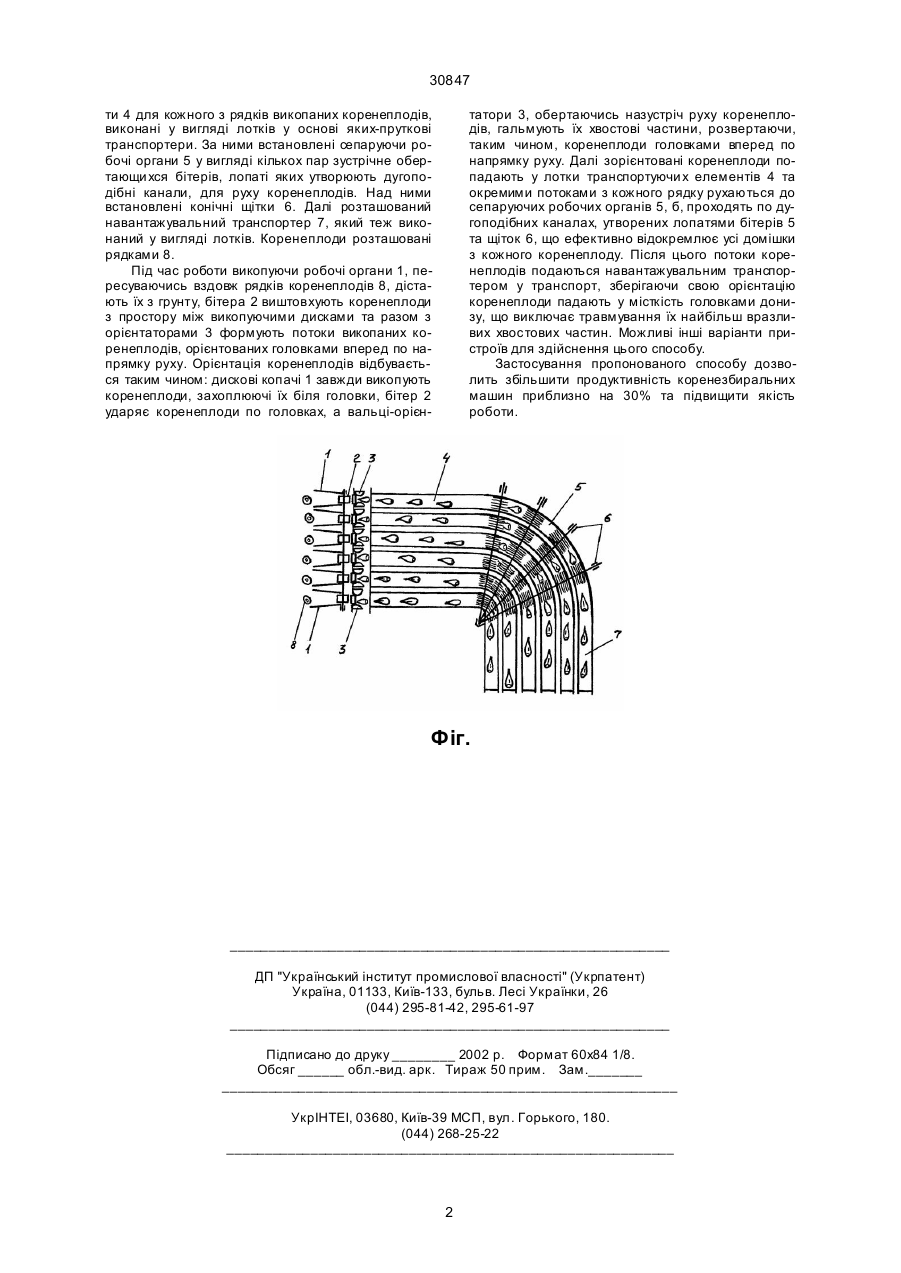

Спосіб транспортування та очищення коренеплодів, який вміщує подавання вороху коренепло 30847 ти 4 для кожного з рядків викопаних коренеплодів, виконані у вигляді лотків у основі яких-пруткові транспортери. За ними встановлені сепаруючи робочі органи 5 у вигляді кількох пар зустрічне обертающи хся бітерів, лопаті яких утворюють дугоподібні канали, для руху коренеплодів. Над ними встановлені конічні щітки 6. Далі розташований навантажувальний транспортер 7, який теж виконаний у вигляді лотків. Коренеплоди розташовані рядками 8. Під час роботи викопуючи робочі органи 1, пересуваючись вздовж рядків коренеплодів 8, дістають їх з грунту, бітера 2 виштовхують коренеплоди з простору між викопуючими дисками та разом з орієнтаторами 3 формують потоки викопаних коренеплодів, орієнтованих головками вперед по напрямку руху. Орієнтація коренеплодів відбувається таким чином: дискові копачі 1 завжди викопують коренеплоди, захоплюючі їх біля головки, бітер 2 ударяє коренеплоди по головках, а вальці-орієн татори 3, обертаючись назустріч руху коренеплодів, гальмують їх хвостові частини, розвертаючи, таким чином, коренеплоди головками вперед по напрямку руху. Далі зорієнтовані коренеплоди попадають у лотки транспортуючи х елементів 4 та окремими потоками з кожного рядку рухаються до сепаруючих робочих органів 5, б, проходять по дугоподібних каналах, утворених лопатями бітерів 5 та щіток 6, що ефективно відокремлює усі домішки з кожного коренеплоду. Після цього потоки коренеплодів подаються навантажувальним транспортером у транспорт, зберігаючи свою орієнтацію коренеплоди падають у місткість головками донизу, що виключає травмування їх найбільш вразливих хвостових частин. Можливі інші варіанти пристроїв для здійснення цього способу. Застосування пропонованого способу дозволить збільшити продуктивність коренезбиральних машин приблизно на 30% та підвищити якість роботи. Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 2
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod to transport and clean roots
Автори англійськоюBulhakov Volodymyr Mykhailovych, Zykov Pavlo Yuriyovych, Zykov Pavlo Yuriiovych, Voitiuk Dmytro Hryhorovych, Berezovyi Mykola Heorhiiovych
Назва патенту російськоюСпособ транспортировки и очистки корнеплодов
Автори російськоюБулгаков Владимир Михайлович, Зыков Павел Юрьевич, Войтюк Дмитрий Григорьевич, Березовый Николай Георгиевич
МПК / Мітки
МПК: A01D 91/02
Мітки: транспортування, очищення, коренеплодів, спосіб
