Установка для знезалізнювання води

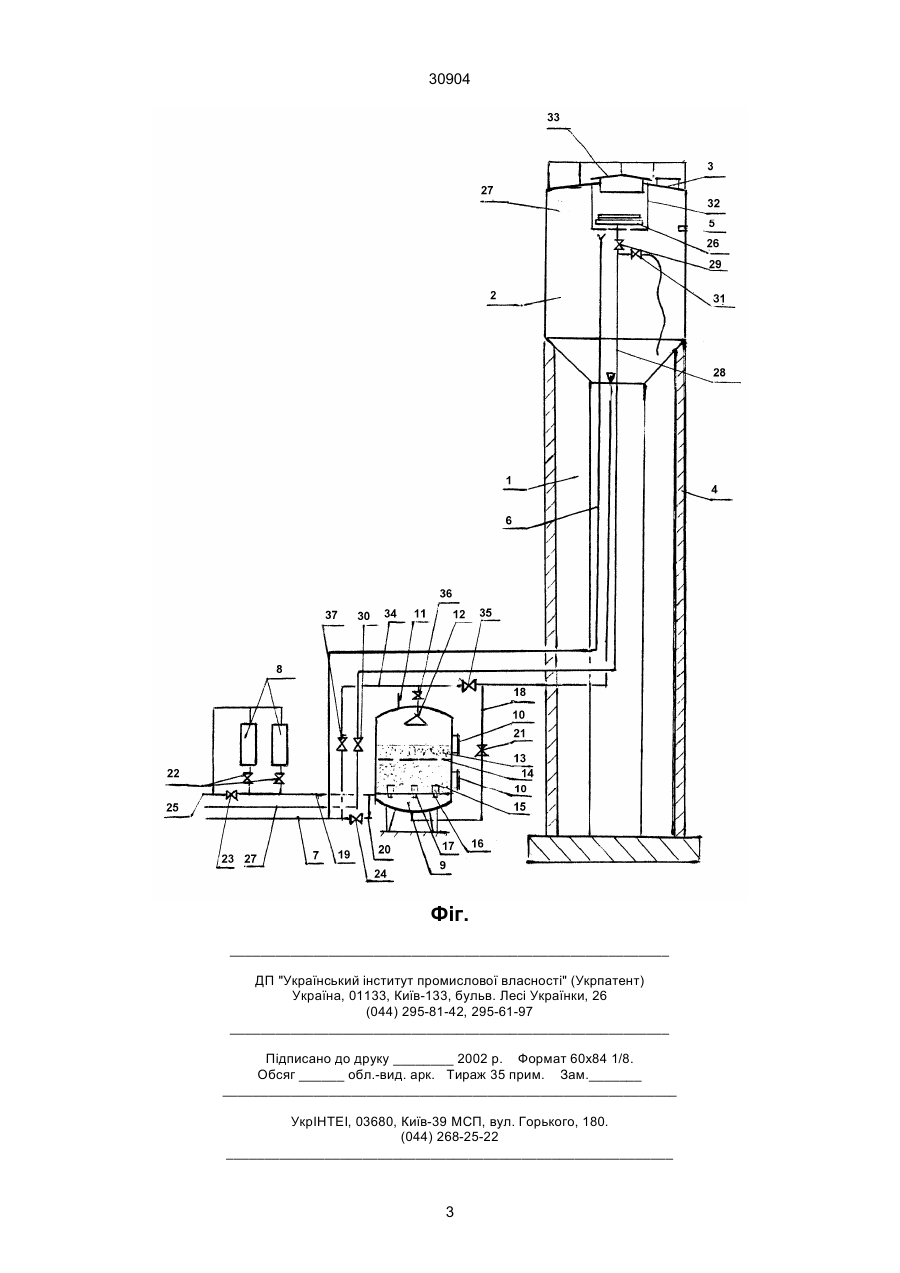

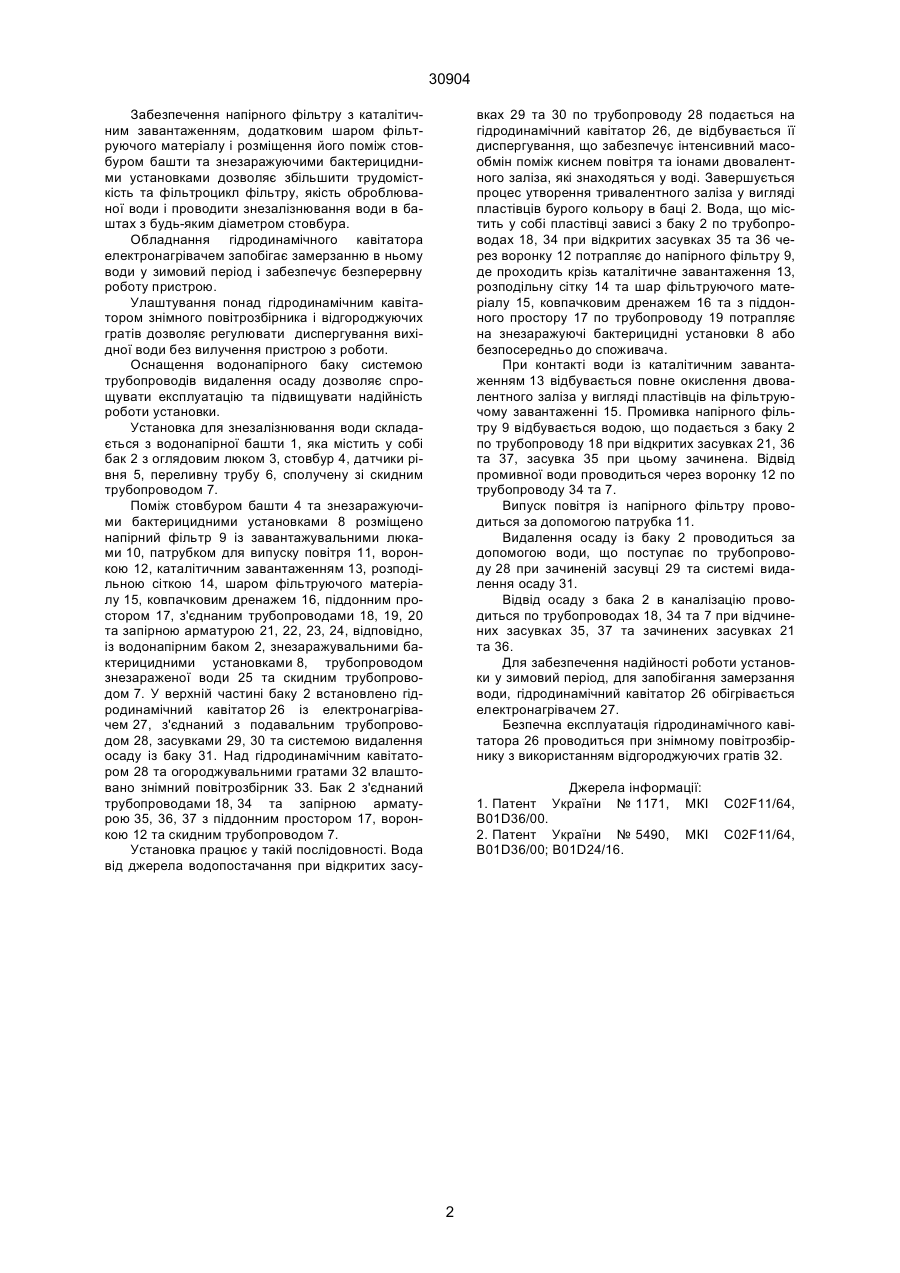

Установка для знезалізнювання води, яка містить у собі трубопроводи з запірною арматурою для подачі вихідної та відводу чистої води, водонапірну башту з баком та оглядовим люком, датчики рівня, гідродинамічний кавітатор, каталітичну 30904 Забезпечення напірного фільтру з каталітичним завантаженням, додатковим шаром фільтруючого матеріалу і розміщення його поміж стовбуром башти та знезаражуючими бактерицидними установками дозволяє збільшити трудомісткість та фільтроцикл фільтру, якість оброблюваної води і проводити знезалізнювання води в баштах з будь-яким діаметром стовбура. Обладнання гідродинамічного кавітатора електронагрівачем запобігає замерзанню в ньому води у зимовий період і забезпечує безперервну роботу пристрою. Улаштування понад гідродинамічним кавітатором знімного повітрозбірника і відгороджуючих гратів дозволяє регулювати диспергування вихідної води без вилучення пристрою з роботи. Оснащення водонапірного баку системою трубопроводів видалення осаду дозволяє спрощувати експлуатацію та підвищувати надійність роботи установки. Установка для знезалізнювання води складається з водонапірної башти 1, яка містить у собі бак 2 з оглядовим люком 3, стовбур 4, датчики рівня 5, переливну трубу 6, сполучену зі скидним трубопроводом 7. Поміж стовбуром башти 4 та знезаражуючими бактерицидними установками 8 розміщено напірний фільтр 9 із завантажувальними люками 10, патрубком для випуску повітря 11, воронкою 12, каталітичним завантаженням 13, розподільною сіткою 14, шаром фільтруючого матеріалу 15, ковпачковим дренажем 16, піддонним простором 17, з'єднаним трубопроводами 18, 19, 20 та запірною арматурою 21, 22, 23, 24, відповідно, із водонапірним баком 2, знезаражувальними бактерицидними установками 8, трубопроводом знезараженої води 25 та скидним трубопроводом 7. У верхній частині баку 2 встановлено гідродинамічний кавітатор 26 із електронагрівачем 27, з'єднаний з подавальним трубопроводом 28, засувками 29, 30 та системою видалення осаду із баку 31. Над гідродинамічним кавітатором 28 та огороджувальними гратами 32 влаштовано знімний повітрозбірник 33. Бак 2 з'єднаний трубопроводами 18, 34 та запірною арматурою 35, 36, 37 з піддонним простором 17, воронкою 12 та скидним трубопроводом 7. Установка працює у такій послідовності. Вода від джерела водопостачання при відкритих засу вках 29 та 30 по трубопроводу 28 подається на гідродинамічний кавітатор 26, де відбувається її диспергування, що забезпечує інтенсивний масообмін поміж киснем повітря та іонами двовалентного заліза, які знаходяться у воді. Завершується процес утворення тривалентного заліза у вигляді пластівців бурого кольору в баці 2. Вода, що містить у собі пластівці зависі з баку 2 по трубопроводах 18, 34 при відкритих засувках 35 та 36 через воронку 12 потрапляє до напірного фільтру 9, де проходить крізь каталітичне завантаження 13, розподільну сітку 14 та шар фільтруючого матеріалу 15, ковпачковим дренажем 16 та з піддонного простору 17 по трубопроводу 19 потрапляє на знезаражуючі бактерицидні установки 8 або безпосередньо до споживача. При контакті води із каталітичним завантаженням 13 відбувається повне окислення двовалентного заліза у вигляді пластівців на фільтруючому завантаженні 15. Промивка напірного фільтру 9 відбувається водою, що подається з баку 2 по трубопроводу 18 при відкритих засувках 21, 36 та 37, засувка 35 при цьому зачинена. Відвід промивної води проводиться через воронку 12 по трубопроводу 34 та 7. Випуск повітря із напірного фільтру проводиться за допомогою патрубка 11. Видалення осаду із баку 2 проводиться за допомогою води, що поступає по трубопроводу 28 при зачиненій засувці 29 та системі видалення осаду 31. Відвід осаду з бака 2 в каналізацію проводиться по трубопроводах 18, 34 та 7 при відчинених засувках 35, 37 та зачинених засувках 21 та 36. Для забезпечення надійності роботи установки у зимовий період, для запобігання замерзання води, гідродинамічний кавітатор 26 обігрівається електронагрівачем 27. Безпечна експлуатація гідродинамічного кавітатора 26 проводиться при знімному повітрозбірнику з використанням відгороджуючих гратів 32. Джерела інформації: 1. Патент України № 1171, МКІ В01D36/00. 2. Патент України № 5490, МКІ В01D36/00; В01D24/16. 2 С02F11/64, С02F11/64, 30904 Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 35 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
