Установка для хлорування води

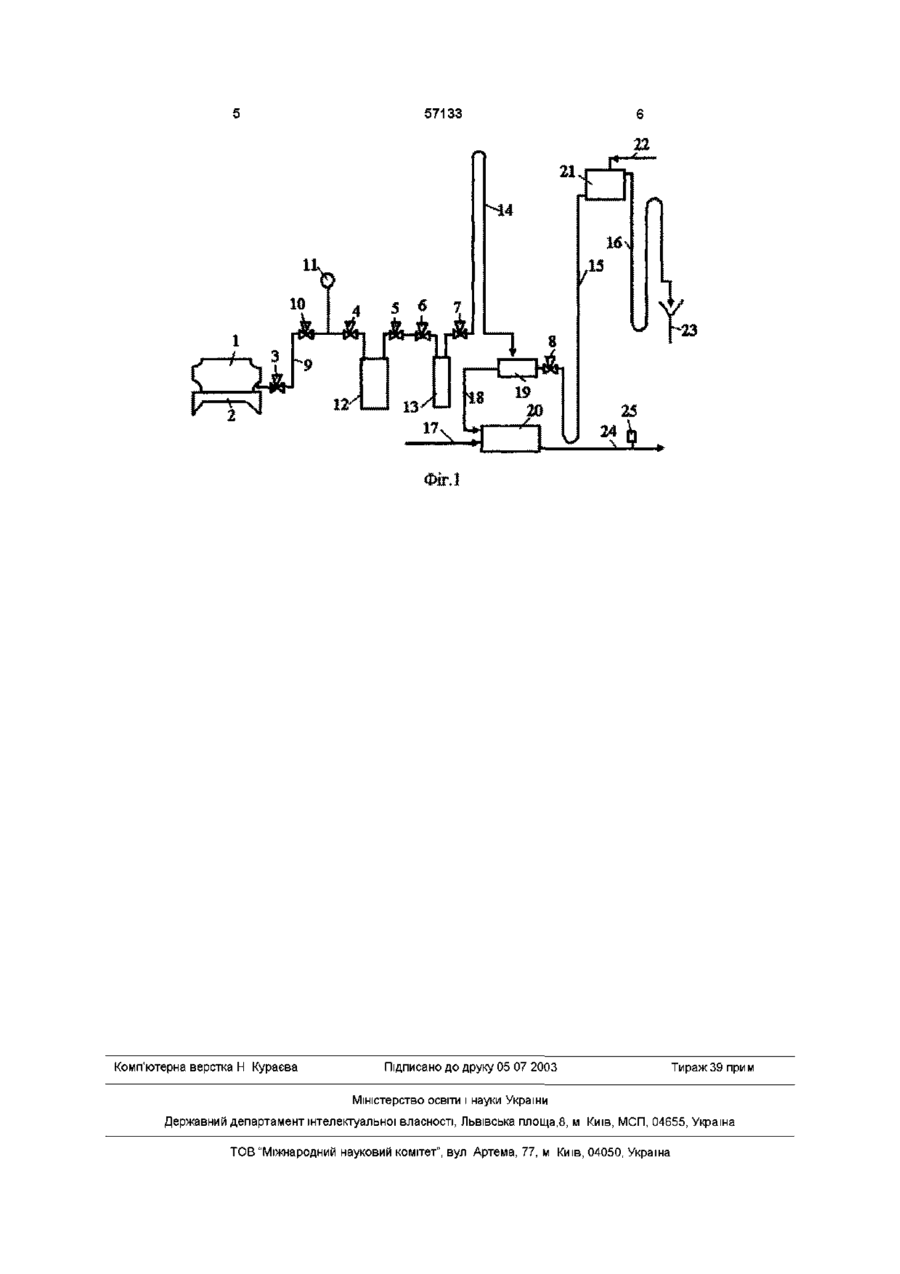

Установка для хлорування води, що містить контейнер з рідким хлором, розташований на платформних вагах, з'єднаний трубопроводом подачі хлору, що обладнаний по всій довжині запірними вентилями з послідовно розташованими на ньому регулятором тиску газоподібного хлору і манометром, з випарником рідкого хлору, грязевіддільником та водоструминним ежектором, що з'єднаний трубопроводом хлорної води з ємністю для знезараження води, яка відрізняється тим, що вона містить встановлений на лінії подачі води водонапірний бак, верхня частина якого з'єднана через пдрозатвор з каналізацією, а нижня частина з'єднана за допомогою пдрозатвора з водоструминним ежектором, при цьому останній з'єднаний з грязевіддільником за допомогою пдрозатвора, верхній край якого розташований на 0,1 - 0,5 м вище водонапірного бака Винахід відноситься до пристроїв для приготування хлорної води і може бути використаний для обеззараження побутових і промислових стоків Відома установка для хлорування води, що складається із змішувача хлору з питною водою, балона з рідким хлором, проміжного балону і з'єднувального трубопроводу, на якому встановлені запірні вентилі, регулювальник тиску в межах 0,010,02МПа, фільтр для очищення хлору від механічних домішок і вимірник витрати газу [Л А Кульский, П П Строкач Технология очистки природных вод Киев Вища школа,- 1985,- рис 11 5] У відомому пристрої відсутній водоструминний апарат і з'єднувальний трубопровід знаходиться під надмірним тиском, що зумовлює небезпеку прориву хлору в атмосферу і робить пристрій недостатньо безпечним Найбільш близьким по своїй суті і результату, що досягається, є установка для хлорування води, яка містить контейнер з рідким хлором, розташований на платформних вагах, водоструминний ежектор і з'єднувальний трубопровід, на якому встановлені запірні вентилі, регулювальник тиску газоподібного хлору, манометр, випарник хлору і грязевіддільник Наявність водоструминного ежектора забезпечує вакуум у з'єднувальному трубо проводі і виключає прорив газоподібного хлору в атмосферу і робить хлораторну установку безпечною [Канализация населенных мест и промышленных предприятий / Н И Лихачев, И И Ларин, С А Хаскин и др Под редакцией В Н Самохина,М Стройиздат,-1981,-С 207-208, рис 24 4] У відомому пристрої у разі коливання тиску у водопроводі, по якому подають воду на ежектор, можливо попадання води у контейнер з рідким хлором по з'єднувальному трубопроводу, особливо в КІНЦІ циклу випорожнення контейнера При цьому через свою високу корозійну агресивність скорочується термін служби хлораторної установки У основу винаходу поставлена задача створення такої установки для хлорування води, в котрій новий пристій подачі води на змішування з хлором забезпечує ПОСТІЙНІСТЬ тиску на ежекторі, а вдосконалений з'єднувальний трубопровід виключає можливість попадання води в контейнер з рідким хлором, і тим самим підвищується термін служби установки для хлорування води приблизно в 2 рази Установка для хлорування води, що містить контейнер з рідким хлором, розташований на платформних вагах, з'єднаний трубопроводом подачі хлору, що обладнаний по всій довжині запірними О СО ГО 1 ю 57133 кістю, яка забезпечує максимальний рівень води у вентилями з послідовно розташованими на ньому водонапірному баку 21 при цьому надлишок стічрегуляторами тиску газоподібного хлору і маномених вод з водонапірного бака 21 по пдрозатвору тром, з випарником рідкого хлору, грязевіддільни16 переливається в каналізацію 23 знизу водонаком та водоструминним ежектором, поєднаний пірного бака 21 СТІЧНІ води опускаються через пдтрубопроводом хлорної води з ємністю для знезарозатвор 15 самопливом безперервно у водострураження води, передбачає встановлений на лінії минний ежектор 19 витрату води у подачі води водонапірний бак, верхня частина водоструминний ежектор 19 встановлюють за доякого з'єднана через пдрозатвор з каналізацією, а помогою запірного вентиля 8 рідкий хлор з коннижня частина з'єднана за допомогою пдрозатвотейнера 1 потрапляє самопливом по з'єднувальру з водоструминним ежектором, при цьому ному трубопроводу 9 у випарник 12 рідкого хлору, останній з'єднаний з грязевіддільником за допомов якому він підігрівається циркулюючою водою, що гою пдрозатвору, верхній край якого розташовамає температуру 54°С (на фіг 1 циркулююча вода ний на 0,1-0,5м вище водонапірного баку умовно не показана) Пари хлору з випарника 12 У процесі роботи установки для хлорування проходять через грязевіддільник 13 по пдрозатвоводи в напірний бак постійно подають воду з деру 14 у водоструминний ежектор 19 Гідрозатвор яким лишком по відношенню до необхідної витра14 в робочому стані не заповнений рідиною Його ти и на ежектор Цей надлишок мимовільно скидапризначення полягає втому, що щоб перешкоджається в каналізацію через пдрозатвор або на ти попаданню води з водоструминного ежектора повторне використання для ежектирування хлору 19 в контейнер 1 при яких-небудь несправностях Таким чином у водонапірному баку завжди підтрихлораторної установки З'єднувальний трубопровід мується постійно високий рівень води, але не ниж9 і гідрозатвор 14 постійно знаходяться під розряче верхнього краю пдрозатвору на трубопроводі дженням завдяки роботі водоструминного ежектоподачі хлору до ежектору на 0,1-0,5м Ця різниця ра 19 Міра розрідження і витрата хлору забезперівнів є непереборним бар'єром для попадання чують за допомогою регулювальника тиску 10 і води з водонапірного бака в контейнер з хлором запірних вентилів 3, 4, 5, 6, 7 і 8 Друге призначенпо з'єднувальному трубопроводу Різниця рівнів ня цих вентилів полягає в тому, щоб перекривати менше 0,1м недопустима, оскільки вона по своєму з'єднувальний трубопровід 9 при ремонті випарнизначенню наближається до точності висотних вика 12 рідкого хлору і грязевіддільника 13 по маномірів, а при значеннях більше 0,5м будуть зайво метру 11 судять про величину тиску в з'єднувальвисокими капітальні витрати Оскільки пристрій ному трубопроводі 9, яку підтримують на заданому виключає прорив води в контейнер з рідким хлозначенні за допомогою регулювальника тиску 10 у ром по з'єднувальному трубопроводу, то тим саводоструминному ежекторі 19 відбувається змішумим досягається збільшення терміну служби уставання газоподібного хлору з водою і хлорна вода, новки для хлорування води що утворюється при цьому, по трубопроводу 18 Схематичне зображення установки для хлорусамопливом поступає у МІСТКІСТЬ 20 для обеззаравання води показане на фіг 1 ження стічних вод, в яку безперервно поступають Установка для хлорування води має контейпо лінії 17 СТІЧНІ води, що підлягають обеззаранер 1 з рідким хлором, розміщений на платформженню 3 МІСТКОСТІ 20 обеззаражені хлором СТІЧНІ них вагах 2, запірні вентилі 3, 4, 5, 6, 7 і 8, що знаводи потрапляють на лінії 24 за межі установки ходяться на з'єднувальному трубопроводі 9 подачі для хлорування води Контроль за якістю обеззахлору, регулювальник тиску 10, манометр 11, вираження стічних вод ведуть за вмістом в них запарник 12 рідкого хлору, грязевіддільник 13, пдролишкового хлору за допомогою аналізатору 25 затвори 14, 15 і 16, ЛІНІЮ 17 подачі стічних вод, які вміст хлору в контейнері 1 при необхідності може необхідно знезаражувати, трубопровід 18 хлорної бути встановлений шляхом зважування останньоводи, водоструминний ежектор 19, МІСТКІСТЬ 20 для го на платформних вагах обеззараження стічних вод, водонапірний бак 21, ЛІНІЮ 22 подачі стічних вод, каналізацію 23, ЛІНІЮ Запропонована установка для хлорування во24 обеззаражених стічних вод, аналізатор 25 вмісди успішно випробувана на очисних спорудах в ту вільного хлору в стічних водах процесі обеззараження побутових стічних вод після їх біологічного очищення Випробуванням підУстановка для хлорування води працює таким тверджено підвищення терміну служби установки чином в 2 рази СТІЧНІ ВОДИ попадають безперервно по лінії 22 подачі стічних вод у водонапірний бак 21 зі швид 57133 11 ФігЛ Комп'ютерна верстка Н Кураєва Підписано до друку 05 07 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа,8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
