Об`єктотримач мікротома

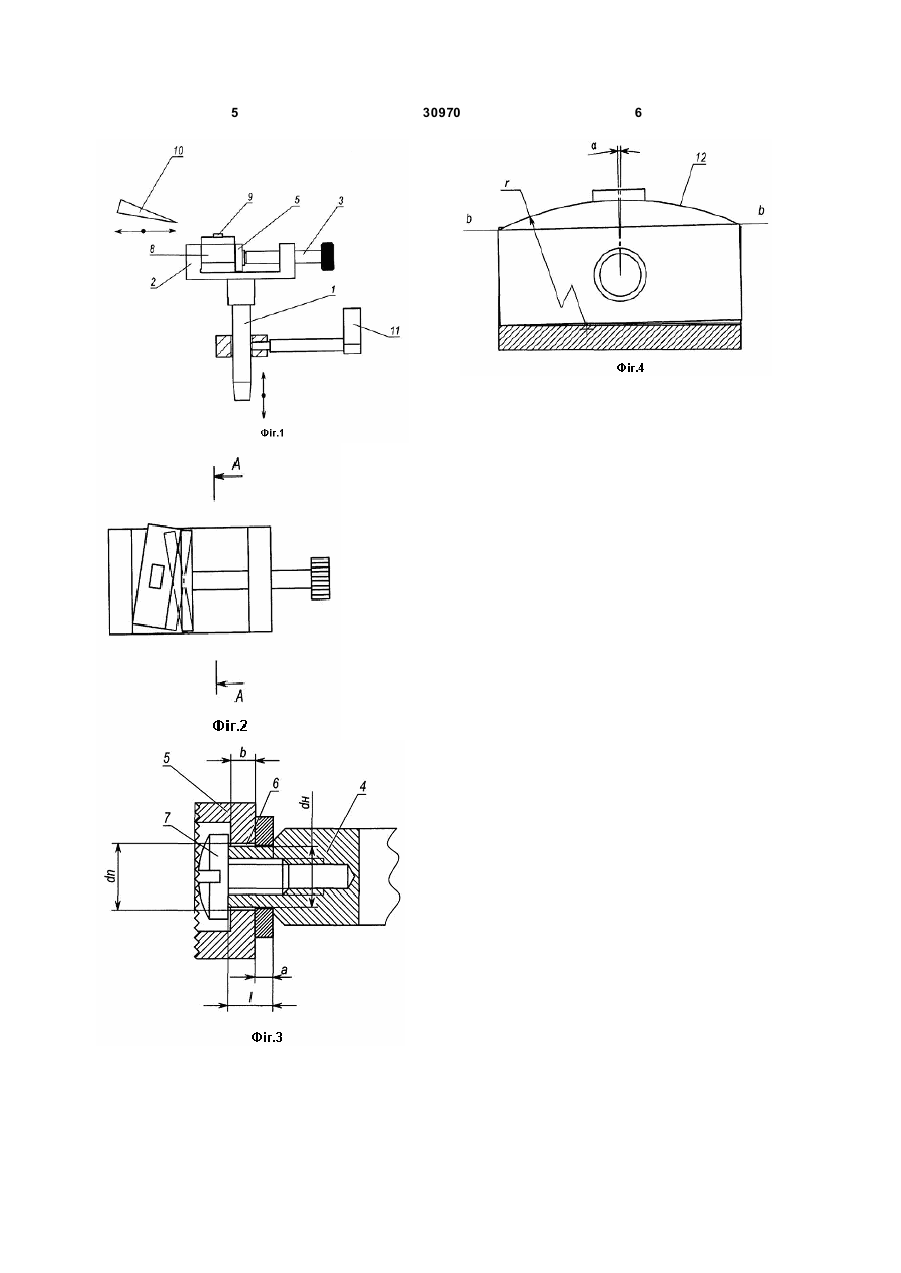

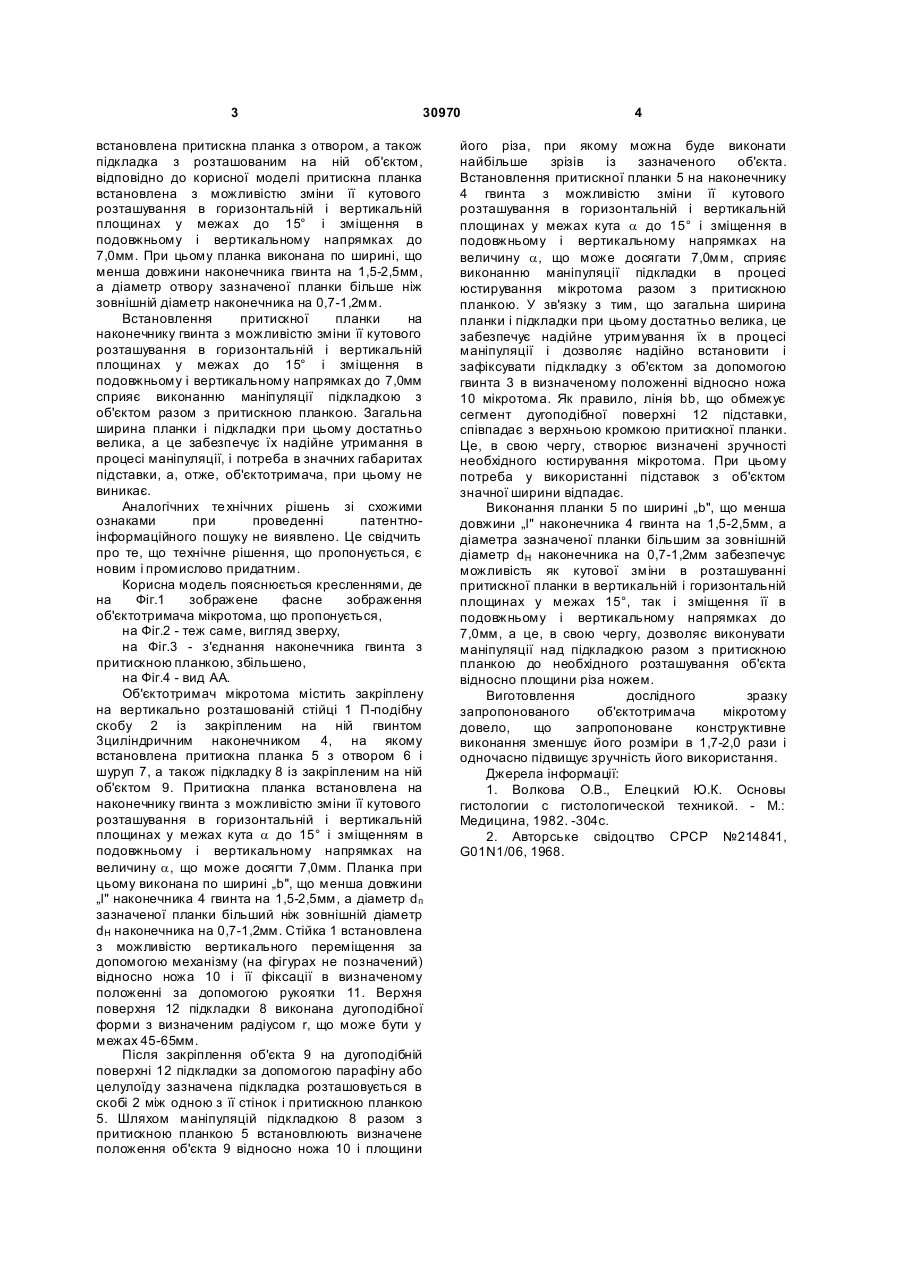

1. Об'єктотримач мікротома, що містить закріплену на вертикально розташованій стійці Пподібну скобу із закріпленим на ній гвинтом з 3 30970 встановлена притискна планка з отвором, а також підкладка з розташованим на ній об'єктом, відповідно до корисної моделі притискна планка встановлена з можливістю зміни її кутового розташування в горизонтальній і вертикальній площинах у межах до 15° і зміщення в подовжньому і вертикальному напрямках до 7,0мм. При цьому планка виконана по ширині, що менша довжини наконечника гвинта на 1,5-2,5мм, а діаметр отвору зазначеної планки більше ніж зовнішній діаметр наконечника на 0,7-1,2мм. Встановлення притискної планки на наконечнику гвинта з можливістю зміни її кутового розташування в горизонтальній і вертикальній площинах у межах до 15° і зміщення в подовжньому і вертикальному напрямках до 7,0мм сприяє виконанню маніпуляції підкладкою з об'єктом разом з притискною планкою. Загальна ширина планки і підкладки при цьому достатньо велика, а це забезпечує їх надійне утримання в процесі маніпуляції, і потреба в значних габаритах підставки, а, отже, об'єктотримача, при цьому не виникає. Аналогічних те хнічних рішень зі схожими ознаками при проведенні патентноінформаційного пошуку не виявлено. Це свідчить про те, що технічне рішення, що пропонується, є новим і промислово придатним. Корисна модель пояснюється кресленнями, де на Фіг.1 зображене фасне зображення об'єктотримача мікротома, що пропонується, на Фіг.2 - теж саме, вигляд зверху, на Фіг.3 - з'єднання наконечника гвинта з притискною планкою, збільшено, на Фіг.4 - вид АА. Об'єктотримач мікротома містить закріплену на вертикально розташованій стійці 1 П-подібну скобу 2 із закріпленим на ній гвинтом 3циліндричним наконечником 4, на якому встановлена притискна планка 5 з отвором 6 і шуруп 7, а також підкладку 8 із закріпленим на ній об'єктом 9. Притискна планка встановлена на наконечнику гвинта з можливістю зміни її кутового розташування в горизонтальній і вертикальній площинах у межах кута a до 15° і зміщенням в подовжньому і вертикальному напрямках на величину a, що може досягти 7,0мм. Планка при цьому виконана по ширині „b", що менша довжини „l" наконечника 4 гвинта на 1,5-2,5мм, а діаметр d п зазначеної планки більший ніж зовнішній діаметр dH наконечника на 0,7-1,2мм. Стійка 1 встановлена з можливістю вертикального переміщення за допомогою механізму (на фігурах не позначений) відносно ножа 10 і її фіксації в визначеному положенні за допомогою рукоятки 11. Верхня поверхня 12 підкладки 8 виконана дугоподібної форми з визначеним радіусом r, що може бути у межах 45-65мм. Після закріплення об'єкта 9 на дугоподібній поверхні 12 підкладки за допомогою парафіну або целулоїду зазначена підкладка розташовується в скобі 2 між одною з її стінок і притискною планкою 5. Шляхом маніпуляцій підкладкою 8 разом з притискною планкою 5 встановлюють визначене положення об'єкта 9 відносно ножа 10 і площини 4 його різа, при якому можна буде виконати найбільше зрізів із зазначеного об'єкта. Встановлення притискної планки 5 на наконечнику 4 гвинта з можливістю зміни її кутового розташування в горизонтальній і вертикальній площинах у межах кута a до 15° і зміщення в подовжньому і вертикальному напрямках на величину a, що може досягати 7,0мм, сприяє виконанню маніпуляції підкладки в процесі юстирування мікротома разом з притискною планкою. У зв'язку з тим, що загальна ширина планки і підкладки при цьому достатньо велика, це забезпечує надійне утримування їх в процесі маніпуляції і дозволяє надійно встановити і зафіксувати підкладку з об'єктом за допомогою гвинта 3 в визначеному положенні відносно ножа 10 мікротома. Як правило, лінія bb, що обмежує сегмент дугоподібної поверхні 12 підставки, співпадає з верхньою кромкою притискної планки. Це, в свою чергу, створює визначені зручності необхідного юстирування мікротома. При цьому потреба у використанні підставок з об'єктом значної ширини відпадає. Виконання планки 5 по ширині „b", що менша довжини „l" наконечника 4 гвинта на 1,5-2,5мм, а діаметра зазначеної планки більшим за зовнішній діаметр dH наконечника на 0,7-1,2мм забезпечує можливість як кутової зміни в розташуванні притискної планки в вертикальній і горизонтальній площинах у межах 15°, так і зміщення її в подовжньому і вертикальному напрямках до 7,0мм, а це, в свою чергу, дозволяє виконувати маніпуляції над підкладкою разом з притискною планкою до необхідного розташування об'єкта відносно площини різа ножем. Виготовлення дослідного зразку запропонованого об'єктотримача мікротому довело, що запропоноване конструктивне виконання зменшує його розміри в 1,7-2,0 рази і одночасно підвищує зручність його використання. Джерела інформації: 1. Волкова О.В., Елецкий Ю.К. Основы гистологии с гистологической техникой. - М.: Медицина, 1982. -304с. 2. Авторське свідоцтво СРСР №214841, G01N1/06, 1968. 5 30970 6
