Пристрій для контролю ступеня безпеки закупорювання скляної тари
Номер патенту: 25083
Опубліковано: 25.07.2007
Автори: Шендеровський Андрій Юрійович, Ватренко Олександр Віталійович
Формула / Реферат
Пристрій для контролю ступеня безпеки закупорювання скляної тари, який характеризується тим, що містить корпус, на верхній частині якого встановлені нерухомий самоцентруючий диск, самоцентрівна рукоятка і пружина з регулятором зусилля, а нижня частина корпусу сполучена з рухомою і нерухомою скобами, на виступах яких закріплений затискний елемент.
Текст

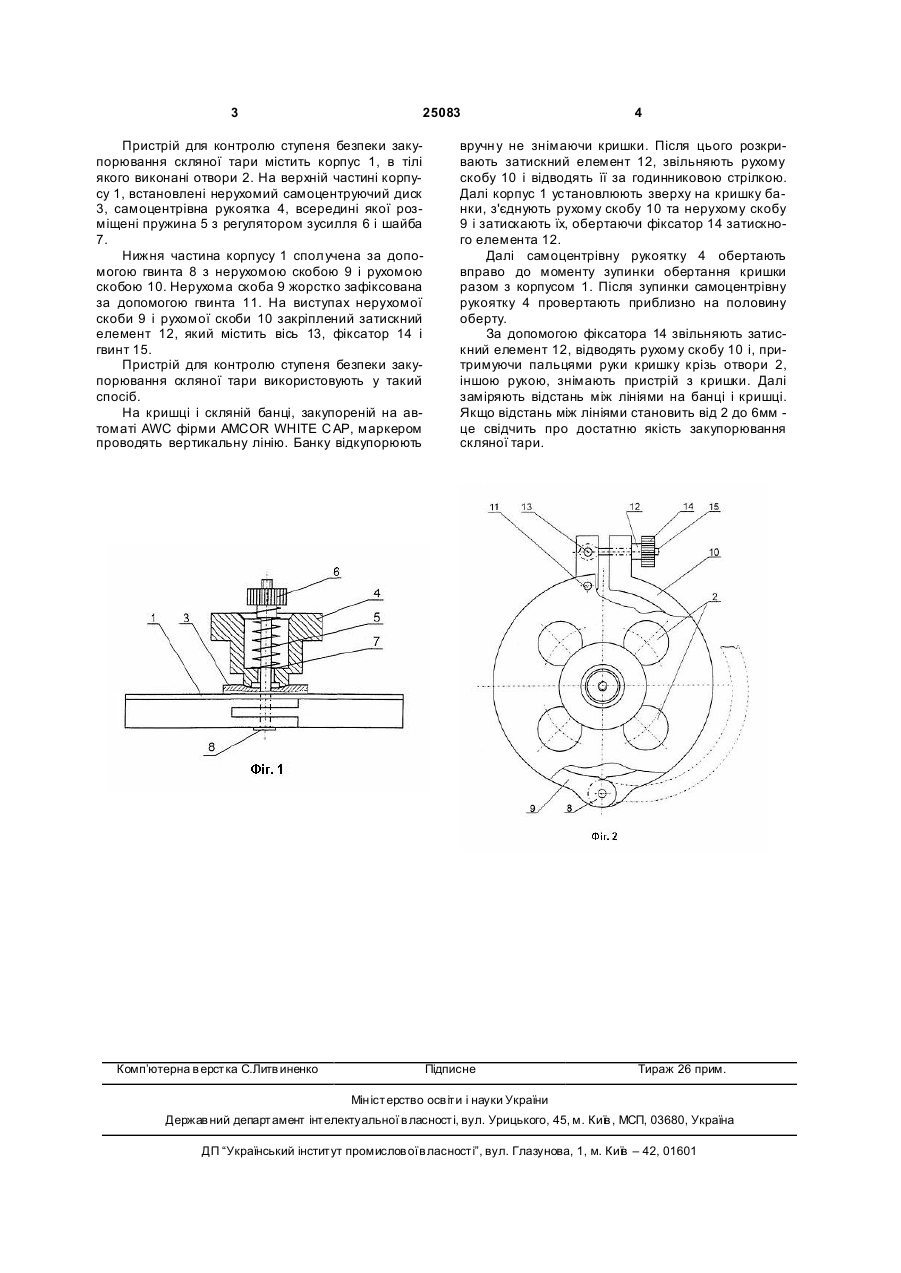

Пристрій для контролю ступеня безпеки закупорювання скляної тари, який характеризується тим, що містить корпус, на верхній частині якого встановлені нерухомий самоцентруючий диск, самоцентрівна рукоятка і пружина з регулятором зусилля, а нижня частина корпусу сполучена з рухомою і нерухомою скобами, на виступах яких закріплений затискний елемент. (19) (21) u200702972 (22) 21.03.2007 (24) 25.07.2007 (46) 25.07.2007, Бюл. № 11, 2007 р. (72) Ватренко Олександр Віталійович, Шендеровський Андрій Юрійович (73) Ватренко Олександр Віталійович, Шендеровський Андрій Юрійович 3 25083 Пристрій для контролю ступеня безпеки закупорювання скляної тари містить корпус 1, в тілі якого виконані отвори 2. На верхній частині корпусу 1, встановлені нерухомий самоцентруючий диск 3, самоцентрівна рукоятка 4, всередині якої розміщені пружина 5 з регулятором зусилля 6 і шайба 7. Нижня частина корпусу 1 сполучена за допомогою гвинта 8 з нерухомою скобою 9 і рухомою скобою 10. Нерухома скоба 9 жорстко зафіксована за допомогою гвинта 11. На виступах нерухомої скоби 9 і рухомої скоби 10 закріплений затискний елемент 12, який містить вісь 13, фіксатор 14 і гвинт 15. Пристрій для контролю ступеня безпеки закупорювання скляної тари використовують у такий спосіб. На кришці і скляній банці, закупореній на автоматі AWC фірми AMCOR WHITE C AP, маркером проводять вертикальну лінію. Банку відкупорюють Комп’ютерна в ерстка C.Литв иненко 4 вручн у не знімаючи кришки. Після цього розкривають затискний елемент 12, звільняють рухому скобу 10 і відводять її за годинниковою стрілкою. Далі корпус 1 установлюють зверху на кришку банки, з'єднують рухому скобу 10 та нерухому скобу 9 і затискають їх, обертаючи фіксатор 14 затискного елемента 12. Далі самоцентрівну рукоятку 4 обертають вправо до моменту зупинки обертання кришки разом з корпусом 1. Після зупинки самоцентрівну рукоятку 4 провертають приблизно на половину оберту. За допомогою фіксатора 14 звільняють затискний елемент 12, відводять рухому скобу 10 і, притримуючи пальцями руки кришку крізь отвори 2, іншою рукою, знімають пристрій з кришки. Далі заміряють відстань між лініями на банці і кришці. Якщо відстань між лініями становить від 2 до 6мм це свідчить про достатню якість закупорювання скляної тари. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for control of degree of safety of corking of glass container
Автори англійськоюVatrenko Oleksandr Vitaliiovych, Shenderovskyi Andrii Yuriiovych
Назва патенту російськоюУстройство для контроля степени безопасности укупорки стеклянной тары
Автори російськоюВатренко Александр Витальевич, Шендеровский Андрей Юрьевич
МПК / Мітки
МПК: B67B 3/00
Мітки: ступеня, безпеки, закупорювання, тари, контролю, скляної, пристрій
