Опалювальний прилад

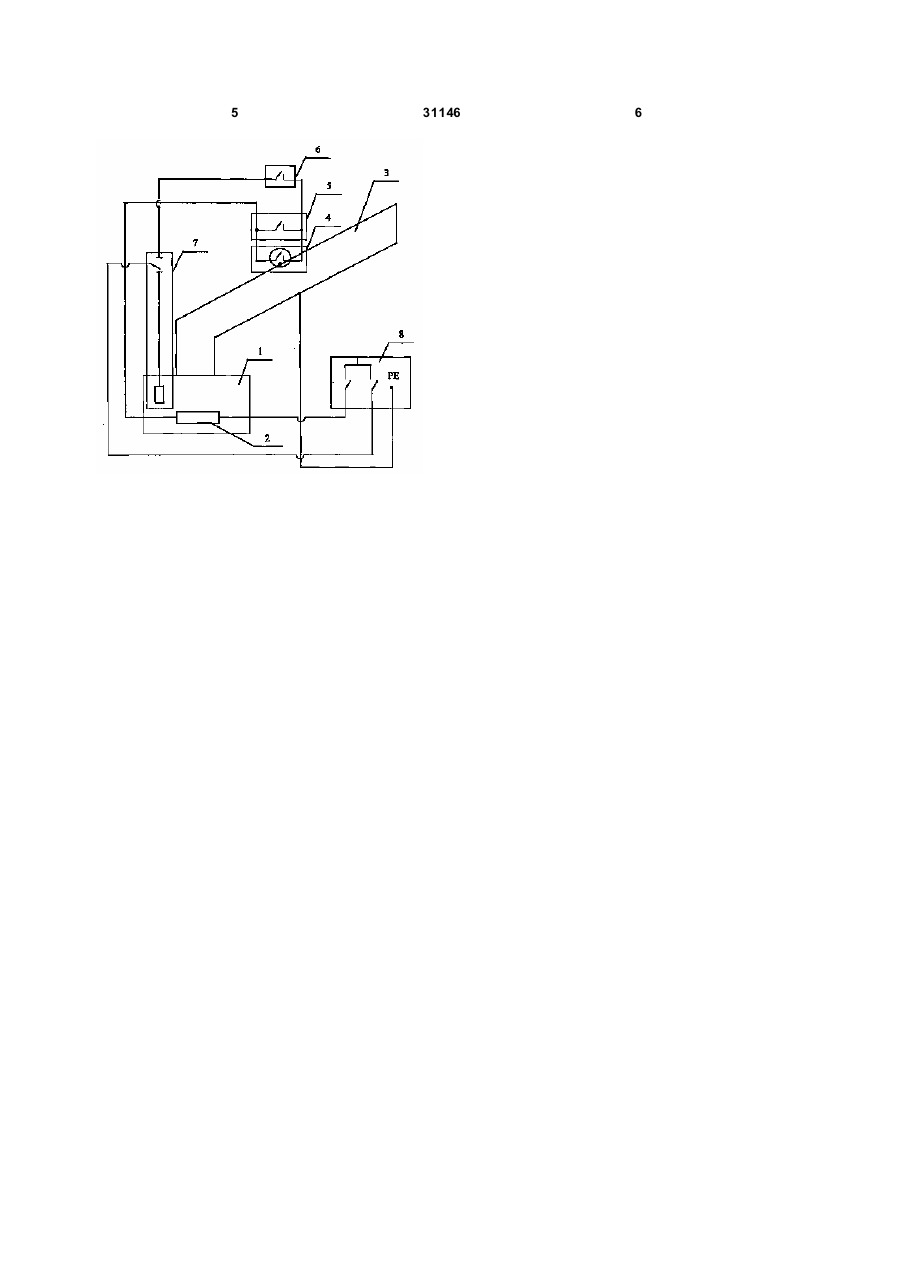

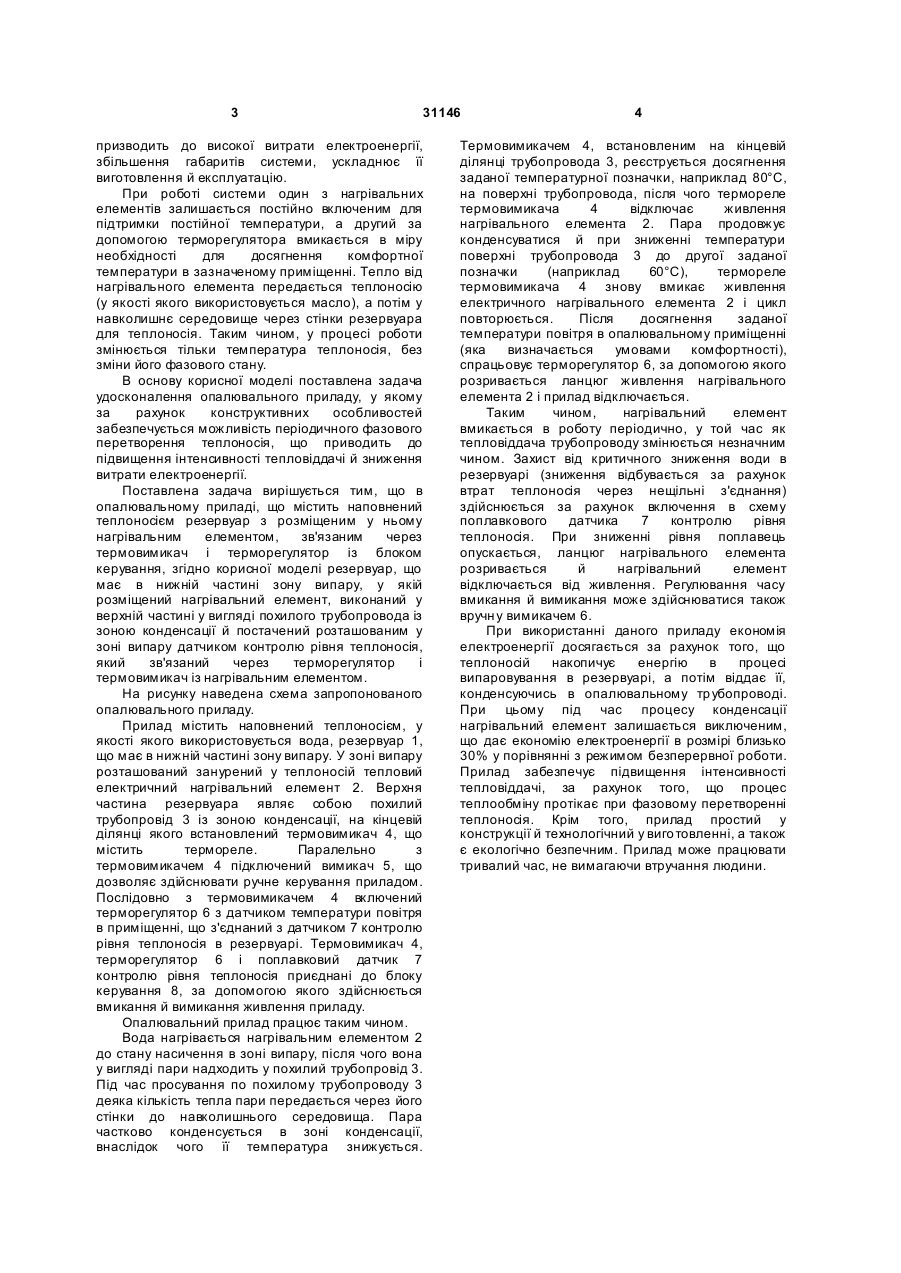

Опалювальний прилад, що містить наповнений теплоносієм резервуар з розміщеним у ньому нагрівальним елементом, зв'язаним через термовимикач і терморегулятор із блоком керування, який відрізняється тим, що резервуар, що має в нижній частині зону випарювання, у якій розміщений нагрівальний елемент, виконаний у верхній частині у вигляді похилого трубопроводу із зоною конденсації й оснащений розташованим у зоні випарювання датчиком контролю рівня теплоносія, який зв'язаний через терморегулятор і термовимикач із нагрівальним елементом. (19) (21) u200713712 (22) 07.12.2007 (24) 25.03.2008 (46) 25.03.2008, Бюл.№ 6, 2008 рік (72) ІЛЮЩЕНКО ВОЛОДИМИР ІВАНОВИЧ, UA, ГАРКАВИЙ ЄВГЕН ЯКОВИЧ, UA, ІЛЮЩЕНКО ІГОР ВОЛОДИМИРОВИЧ, U A, ВАСИЛЬЄВА СВІТЛАНА ОЛЕКСАНДРІВН А, U A (73) ДОНЕЦЬКИЙ НАЦІОНАЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ, UA (56) 3 31146 призводить до високої витрати електроенергії, збільшення габаритів системи, ускладнює її виготовлення й експлуатацію. При роботі системи один з нагрівальних елементів залишається постійно включеним для підтримки постійної температури, а другий за допомогою терморегулятора вмикається в міру необхідності для досягнення комфортної температури в зазначеному приміщенні. Тепло від нагрівального елемента передається теплоносію (у якості якого використовується масло), а потім у навколишнє середовище через стінки резервуара для теплоносія. Таким чином, у процесі роботи змінюється тільки температура теплоносія, без зміни його фазового стану. В основу корисної моделі поставлена задача удосконалення опалювального приладу, у якому за рахунок конструктивних особливостей забезпечується можливість періодичного фазового перетворення теплоносія, що приводить до підвищення інтенсивності тепловіддачі й зниження витрати електроенергії. Поставлена задача вирішується тим, що в опалювальному приладі, що містить наповнений теплоносієм резервуар з розміщеним у ньому нагрівальним елементом, зв'язаним через термовимикач і терморегулятор із блоком керування, згідно корисної моделі резервуар, що має в нижній частині зону випару, у якій розміщений нагрівальний елемент, виконаний у верхній частині у вигляді похилого трубопровода із зоною конденсації й постачений розташованим у зоні випару датчиком контролю рівня теплоносія, який зв'язаний через терморегулятор і термовимикач із нагрівальним елементом. На рисунку наведена схема запропонованого опалювального приладу. Прилад містить наповнений теплоносієм, у якості якого використовується вода, резервуар 1, що має в нижній частині зону випару. У зоні випару розташований занурений у теплоносій тепловий електричний нагрівальний елемент 2. Верхня частина резервуара являє собою похилий трубопровід 3 із зоною конденсації, на кінцевій ділянці якого встановлений термовимикач 4, що містить термореле. Паралельно з термовимикачем 4 підключений вимикач 5, що дозволяє здійснювати ручне керування приладом. Послідовно з термовимикачем 4 включений терморегулятор 6 з датчиком температури повітря в приміщенні, що з'єднаний з датчиком 7 контролю рівня теплоносія в резервуарі. Термовимикач 4, терморегулятор 6 і поплавковий датчик 7 контролю рівня теплоносія приєднані до блоку керування 8, за допомогою якого здійснюється вмикання й вимикання живлення приладу. Опалювальний прилад працює таким чином. Вода нагрівається нагрівальним елементом 2 до стану насичення в зоні випару, після чого вона у вигляді пари надходить у похилий трубопровід 3. Під час просування по похилому трубопроводу 3 деяка кількість тепла пари передається через його стінки до навколишнього середовища. Пара частково конденсується в зоні конденсації, внаслідок чого її температура знижується. 4 Термовимикачем 4, встановленим на кінцевій ділянці трубопровода 3, реєструється досягнення заданої температурної позначки, наприклад 80°С, на поверхні трубопровода, після чого термореле термовимикача 4 відключає живлення нагрівального елемента 2. Пара продовжує конденсуватися й при зниженні температури поверхні трубопровода 3 до другої заданої позначки (наприклад 60°С), термореле термовимикача 4 знову вмикає живлення електричного нагрівального елемента 2 і цикл повторюється. Після досягнення заданої температури повітря в опалювальному приміщенні (яка визначається умовами комфортності), спрацьовує терморегулятор 6, за допомогою якого розривається ланцюг живлення нагрівального елемента 2 і прилад відключається. Таким чином, нагрівальний елемент вмикається в роботу періодично, у той час як тепловіддача трубопроводу змінюється незначним чином. Захист від критичного зниження води в резервуарі (зниження відбувається за рахунок втрат теплоносія через нещільні з'єднання) здійснюється за рахунок включення в схему поплавкового датчика 7 контролю рівня теплоносія. При зниженні рівня поплавець опускається, ланцюг нагрівального елемента розривається й нагрівальний елемент відключається від живлення. Регулювання часу вмикання й вимикання може здійснюватися також вручн у вимикачем 6. При використанні даного приладу економія електроенергії досягається за рахунок того, що теплоносій накопичує енергію в процесі випаровування в резервуарі, а потім віддає її, конденсуючись в опалювальному тр убопроводі. При цьому під час процесу конденсації нагрівальний елемент залишається виключеним, що дає економію електроенергії в розмірі близько 30% у порівнянні з режимом безперервної роботи. Прилад забезпечує підвищення інтенсивності тепловіддачі, за рахунок того, що процес теплообміну протікає при фазовому перетворенні теплоносія. Крім того, прилад простий у конструкції й технологічний у виго товленні, а також є екологічно безпечним. Прилад може працювати тривалий час, не вимагаючи втручання людини. 5 31146 6
