Опалювальний прилад

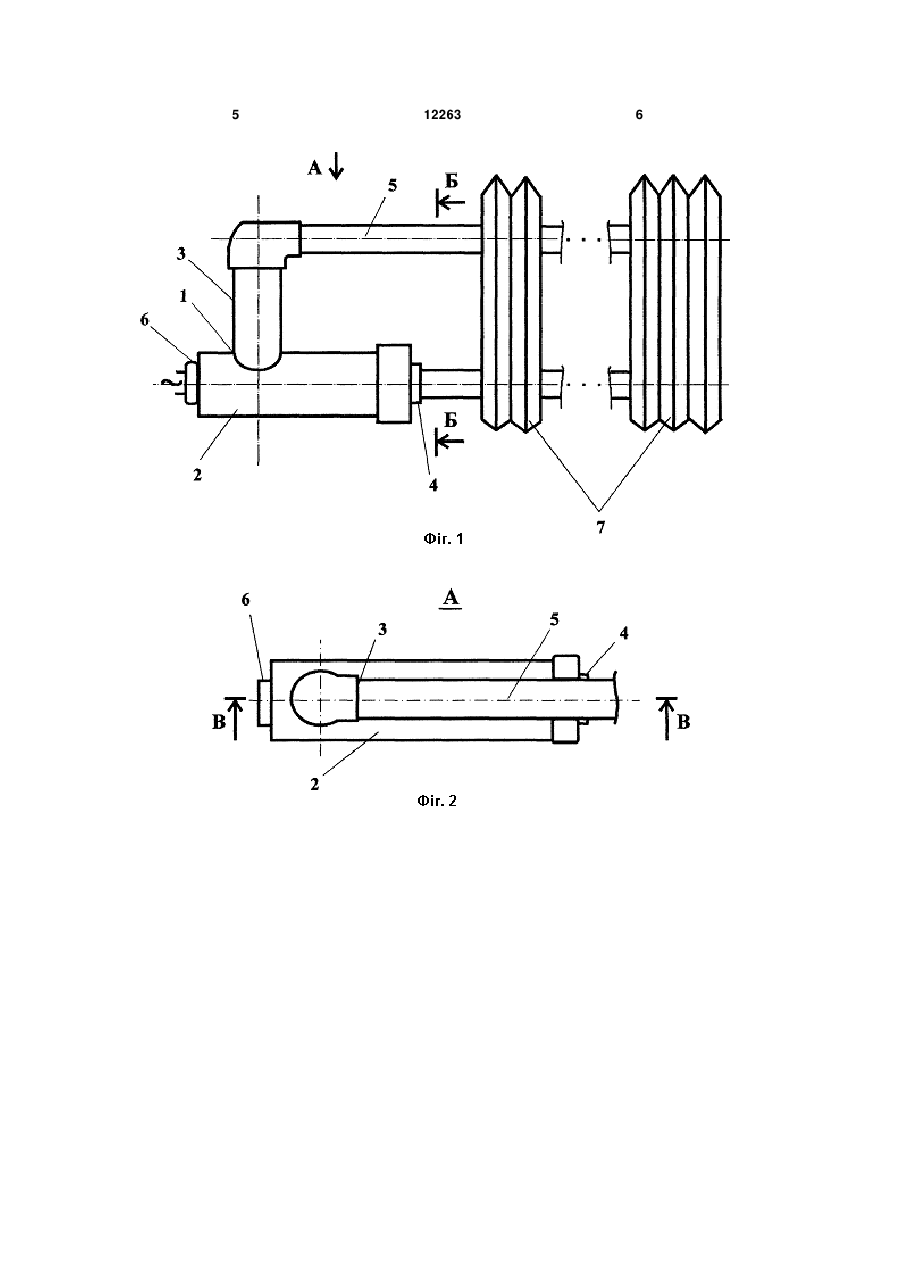

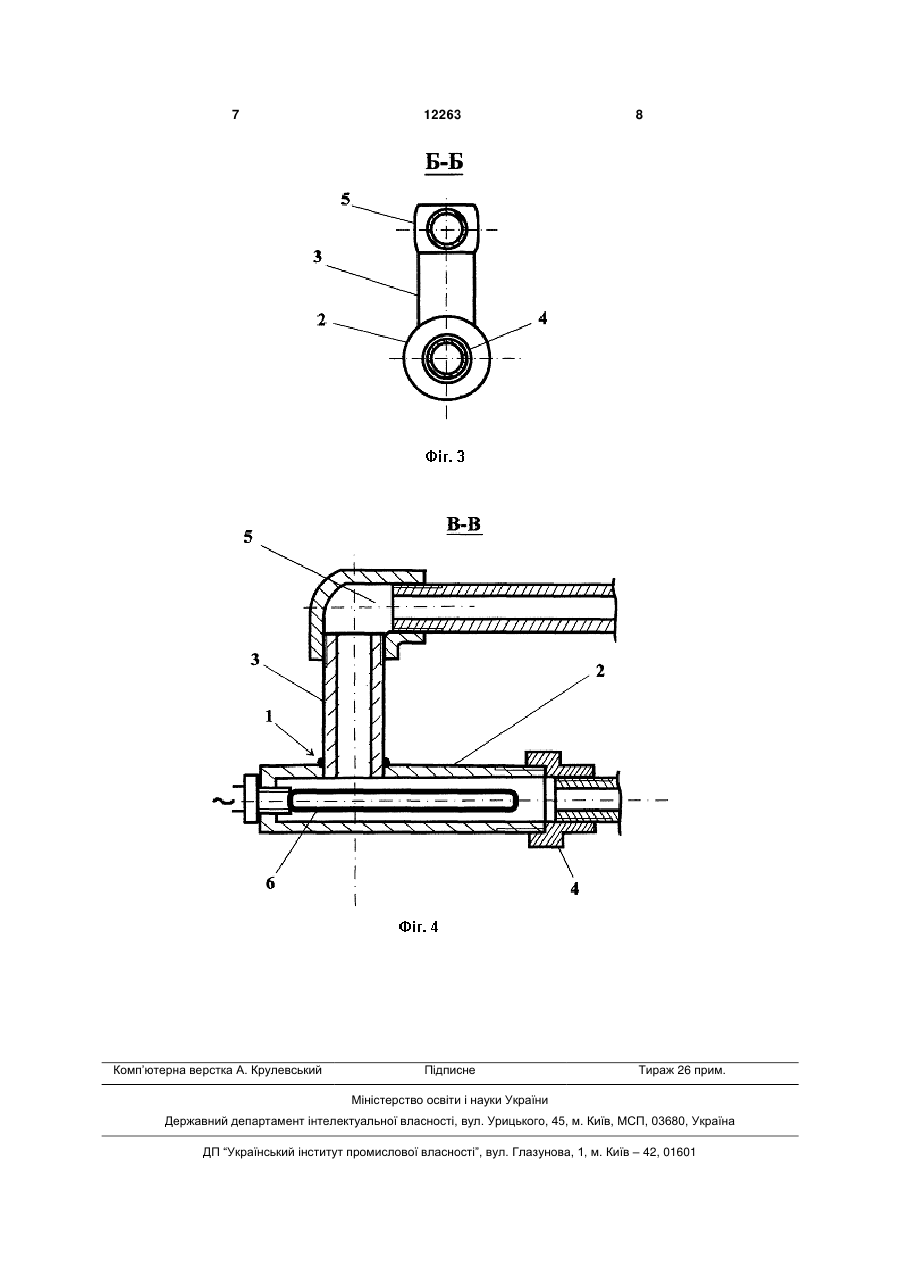

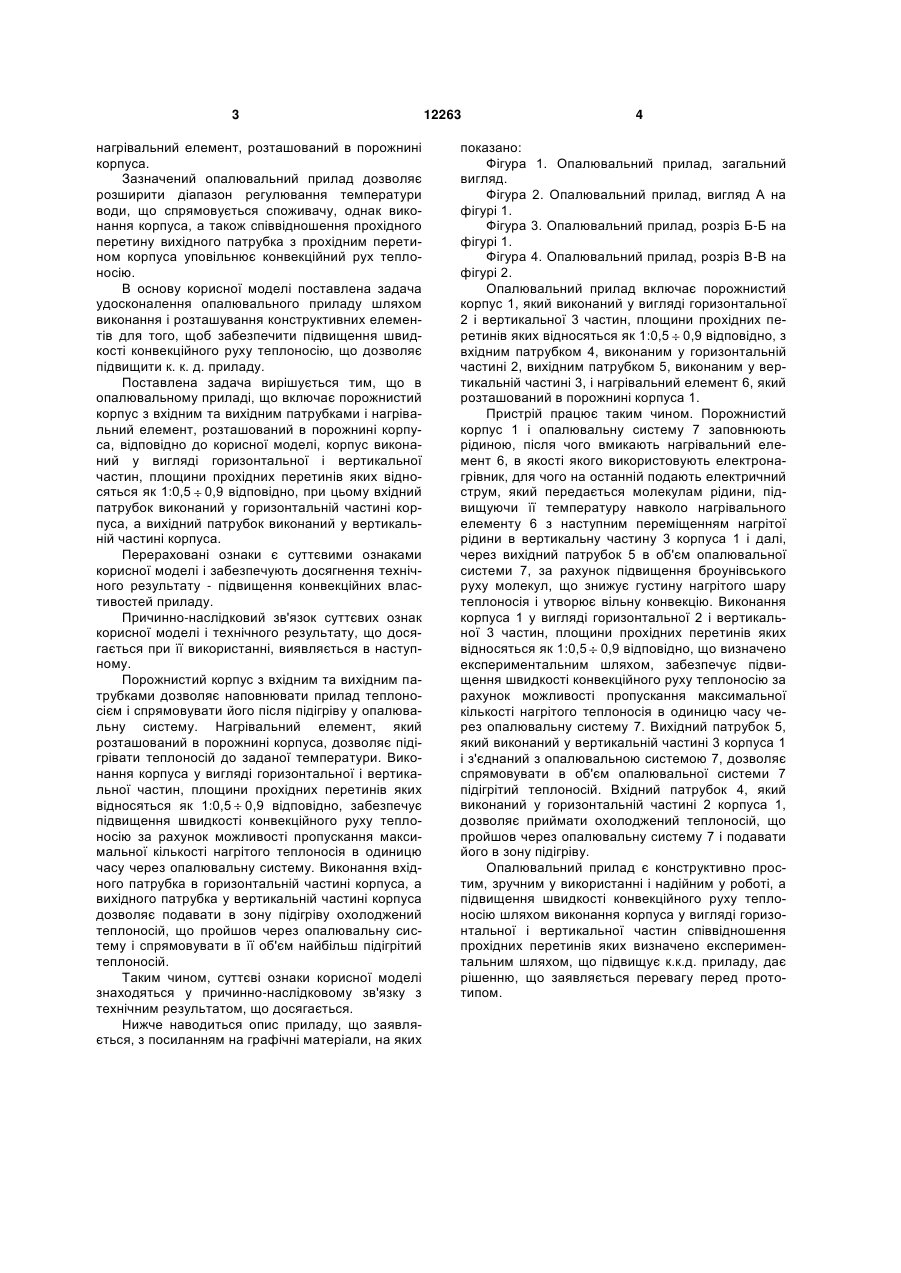

Опалювальний прилад, що містить порожнистий корпус з вхідним та вихідним патрубками і на 3 нагрівальний елемент, розташований в порожнині корпуса. Зазначений опалювальний прилад дозволяє розширити діапазон регулювання температури води, що спрямовується споживачу, однак виконання корпуса, а також співвідношення прохідного перетину вихідного патрубка з прохідним перетином корпуса уповільнює конвекційний рух теплоносію. В основу корисної моделі поставлена задача удосконалення опалювального приладу шляхом виконання і розташування конструктивних елементів для того, щоб забезпечити підвищення швидкості конвекційного руху теплоносію, що дозволяє підвищити к. к. д. приладу. Поставлена задача вирішується тим, що в опалювальному приладі, що включає порожнистий корпус з вхідним та вихідним патрубками і нагрівальний елемент, розташований в порожнині корпуса, відповідно до корисної моделі, корпус виконаний у вигляді горизонтальної і вертикальної частин, площини прохідних перетинів яких відносяться як 1:0,5 0,9 відповідно, при цьому вхідний патрубок виконаний у горизонтальній частині корпуса, а вихідний патрубок виконаний у вертикальній частині корпуса. Перераховані ознаки є суттєвими ознаками корисної моделі і забезпечують досягнення технічного результату - підвищення конвекційних властивостей приладу. Причинно-наслідковий зв'язок суттєвих ознак корисної моделі і технічного результату, що досягається при її використанні, виявляється в наступному. Порожнистий корпус з вхідним та вихідним патрубками дозволяє наповнювати прилад теплоносієм і спрямовувати його після підігріву у опалювальну систему. Нагрівальний елемент, який розташований в порожнині корпуса, дозволяє підігрівати теплоносій до заданої температури. Виконання корпуса у вигляді горизонтальної і вертикальної частин, площини прохідних перетинів яких відносяться як 1:0,5 0,9 відповідно, забезпечує підвищення швидкості конвекційного руху теплоносію за рахунок можливості пропускання максимальної кількості нагрітого теплоносія в одиницю часу через опалювальну систему. Виконання вхідного патрубка в горизонтальній частині корпуса, а вихідного патрубка у вертикальній частині корпуса дозволяє подавати в зону підігріву охолоджений теплоносій, що пройшов через опалювальну систему і спрямовувати в її об'єм найбільш підігрітий теплоносій. Таким чином, суттєві ознаки корисної моделі знаходяться у причинно-наслідковому зв'язку з технічним результатом, що досягається. Нижче наводиться опис приладу, що заявляється, з посиланням на графічні матеріали, на яких 12263 4 показано: Фігура 1. Опалювальний прилад, загальний вигляд. Фігура 2. Опалювальний прилад, вигляд А на фігурі 1. Фігура 3. Опалювальний прилад, розріз Б-Б на фігурі 1. Фігура 4. Опалювальний прилад, розріз В-В на фігурі 2. Опалювальний прилад включає порожнистий корпус 1, який виконаний у вигляді горизонтальної 2 і вертикальної 3 частин, площини прохідних перетинів яких відносяться як 1:0,5 0,9 відповідно, з вхідним патрубком 4, виконаним у горизонтальній частині 2, вихідним патрубком 5, виконаним у вертикальній частині 3, і нагрівальний елемент 6, який розташований в порожнині корпуса 1. Пристрій працює таким чином. Порожнистий корпус 1 і опалювальну систему 7 заповнюють рідиною, після чого вмикають нагрівальний елемент 6, в якості якого використовують електронагрівник, для чого на останній подають електричний струм, який передається молекулам рідини, підвищуючи її температуру навколо нагрівального елементу 6 з наступним переміщенням нагрітої рідини в вертикальну частину 3 корпуса 1 і далі, через вихідний патрубок 5 в об'єм опалювальної системи 7, за рахунок підвищення броунівського руху молекул, що знижує густину нагрітого шару теплоносія і утворює вільну конвекцію. Виконання корпуса 1 у вигляді горизонтальної 2 і вертикальної 3 частин, площини прохідних перетинів яких відносяться як 1:0,5 0,9 відповідно, що визначено експериментальним шляхом, забезпечує підвищення швидкості конвекційного руху теплоносію за рахунок можливості пропускання максимальної кількості нагрітого теплоносія в одиницю часу через опалювальну систему 7. Вихідний патрубок 5, який виконаний у вертикальній частині 3 корпуса 1 і з'єднаний з опалювальною системою 7, дозволяє спрямовувати в об'єм опалювальної системи 7 підігрітий теплоносій. Вхідний патрубок 4, який виконаний у горизонтальній частині 2 корпуса 1, дозволяє приймати охолоджений теплоносій, що пройшов через опалювальну систему 7 і подавати його в зону підігріву. Опалювальний прилад є конструктивно простим, зручним у використанні і надійним у роботі, а підвищення швидкості конвекційного руху теплоносію шляхом виконання корпуса у вигляді горизонтальної і вертикальної частин співвідношення прохідних перетинів яких визначено експериментальним шляхом, що підвищує к.к.д. приладу, дає рішенню, що заявляється перевагу перед прототипом. 5 12263 6 7 Комп’ютерна верстка А. Крулевський 12263 8 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
