Двигун внутрішнього згоряння
Текст

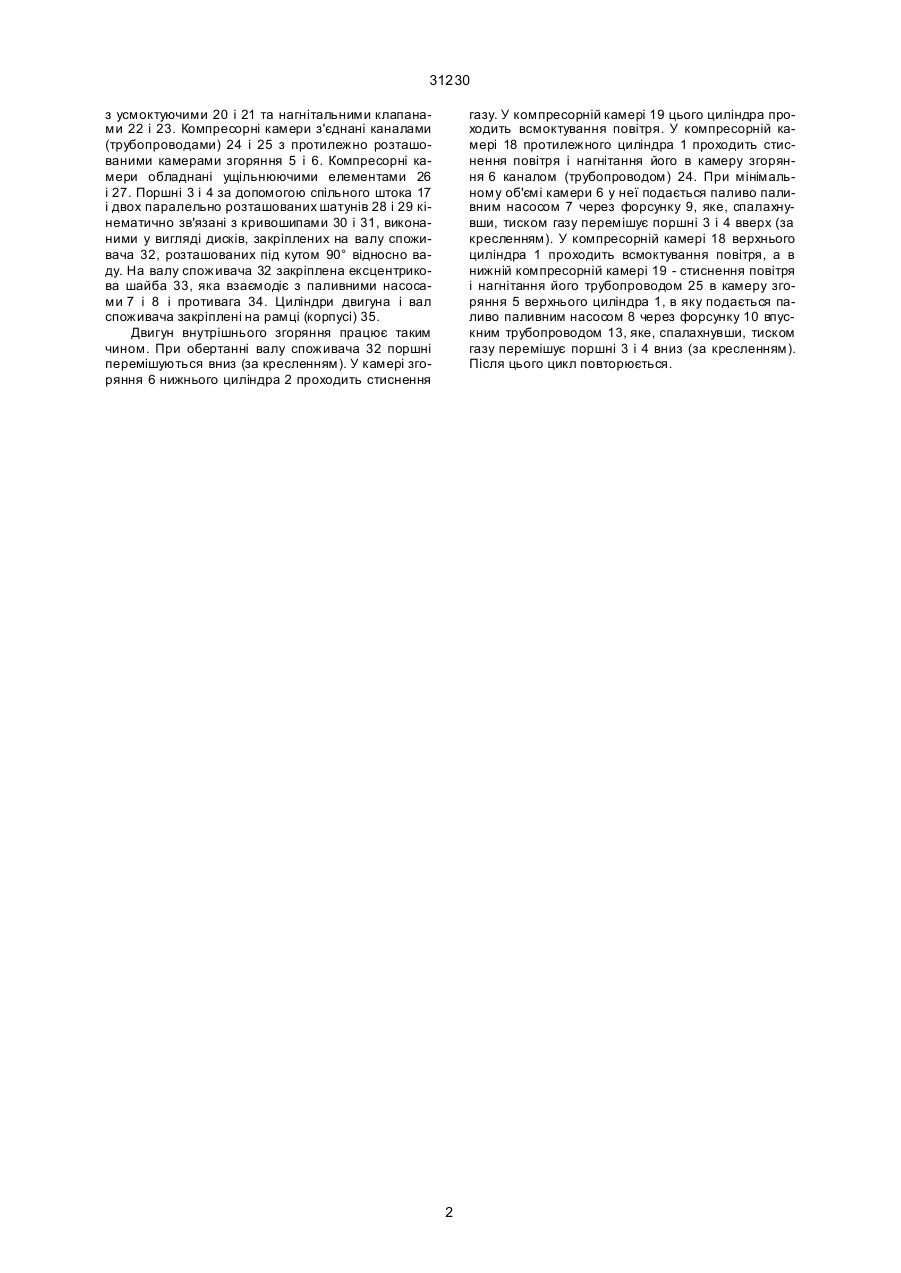

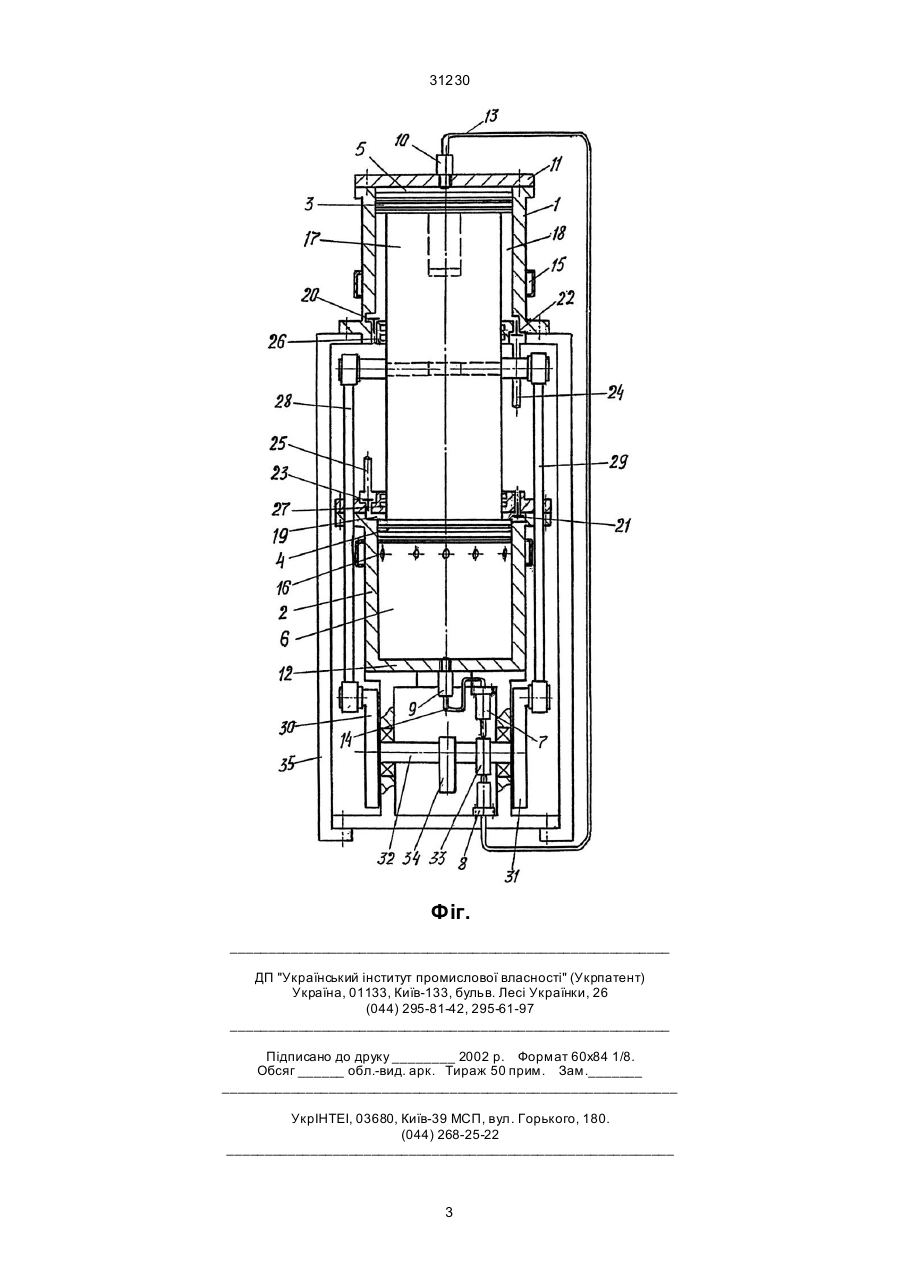

1. Двигун вн утрішнього згоряння, що містить опозитивно розташовані циліндри з поршнями, розташованими в циліндрах з утворенням камер згоряння, послідовно установлені кривошипи, впускні канали, зв'язані з циліндрами, підключені до 31230 з усмоктуючими 20 і 21 та нагнітальними клапанами 22 і 23. Компресорні камери з'єднані каналами (трубопроводами) 24 і 25 з протилежно розташованими камерами згоряння 5 і 6. Компресорні камери обладнані ущільнюючими елементами 26 і 27. Поршні 3 і 4 за допомогою спільного штока 17 і двох паралельно розташованих шатунів 28 і 29 кінематично зв'язані з кривошипами 30 і 31, виконаними у вигляді дисків, закріплених на валу споживача 32, розташованих під кутом 90° відносно ваду. На валу споживача 32 закріплена ексцентрикова шайба 33, яка взаємодіє з паливними насосами 7 і 8 і противага 34. Циліндри двигуна і вал споживача закріплені на рамці (корпусі) 35. Двигун внутрішнього згоряння працює таким чином. При обертанні валу споживача 32 поршні перемішуються вниз (за кресленням). У камері згоряння 6 нижнього циліндра 2 проходить стиснення газу. У компресорній камері 19 цього циліндра проходить всмоктування повітря. У компресорній камері 18 протилежного циліндра 1 проходить стиснення повітря і нагнітання його в камеру згоряння 6 каналом (трубопроводом) 24. При мінімальному об'ємі камери 6 у неї подається паливо паливним насосом 7 через форсунку 9, яке, спалахнувши, тиском газу перемішує поршні 3 і 4 вверх (за кресленням). У компресорній камері 18 верхнього циліндра 1 проходить всмоктування повітря, а в нижній компресорній камері 19 - стиснення повітря і нагнітання його трубопроводом 25 в камеру згоряння 5 верхнього циліндра 1, в яку подається паливо паливним насосом 8 через форсунку 10 впускним трубопроводом 13, яке, спалахнувши, тиском газу перемішує поршні 3 і 4 вниз (за кресленням). Після цього цикл повторюється. 2 31230 Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
ДивитисяДодаткова інформація
Назва патенту англійськоюCombustion engine
Автори англійськоюMarkovskyi Volodymyr Kindratovych
Назва патенту російськоюДвигатель внутреннего сгорания
Автори російськоюМарковский Владимир Кондратьевич, Марковский Владимир Кондратович
МПК / Мітки
МПК: F02B 75/24, F02B 17/00
Мітки: двигун, внутрішнього, згоряння
