Гвинтовий конвеєр з рухомим жолобом

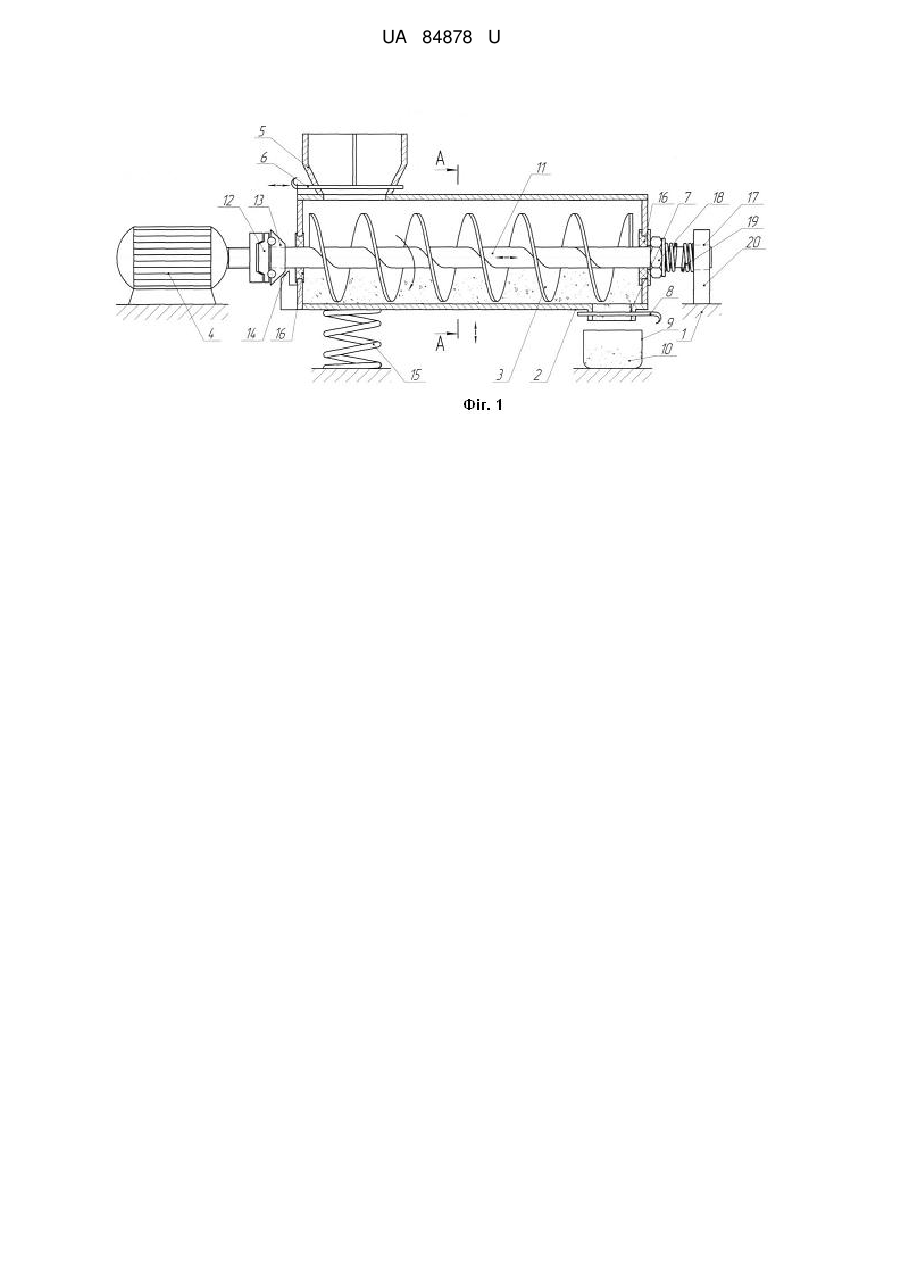

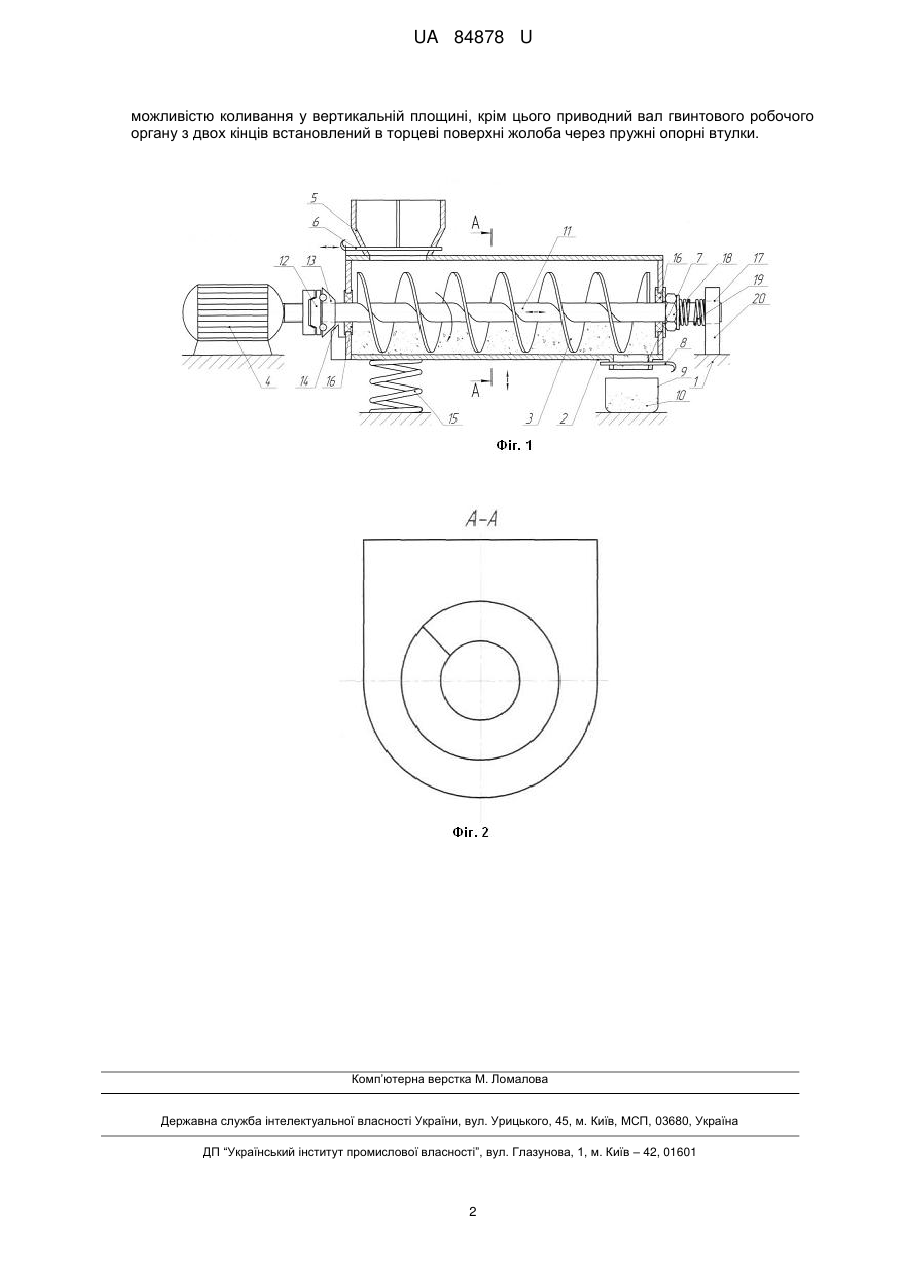

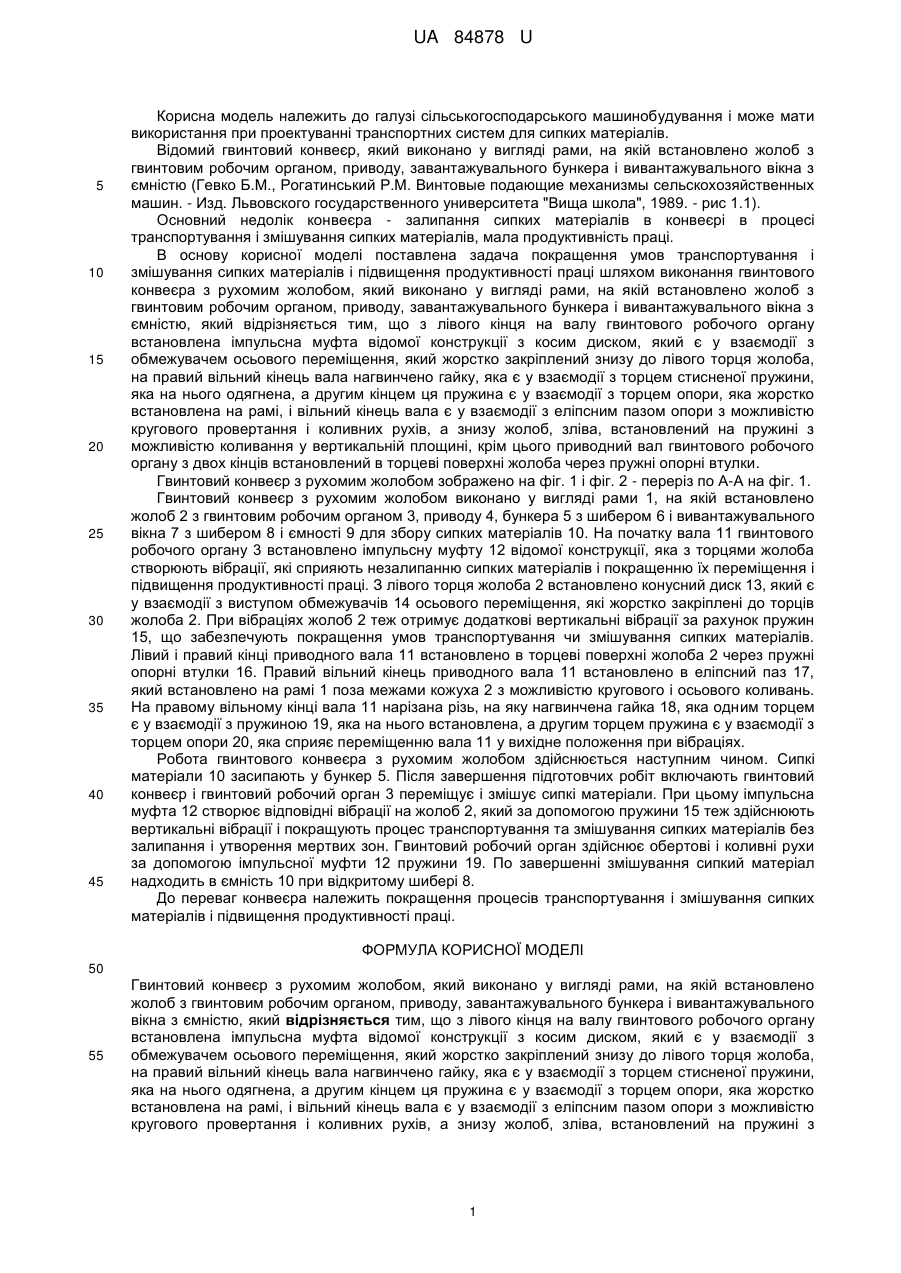

Реферат: Гвинтовий конвеєр з рухомим жолобом виконано у вигляді рами, на якій встановлено жолоб з гвинтовим робочим органом, приводу, завантажувального бункера і вивантажувального вікна з ємністю. З лівого кінця на валу гвинтового робочого органу встановлена імпульсна муфта відомої конструкції з косим диском, який є у взаємодії з обмежувачем осьового переміщення, який жорстко закріплений знизу до лівого торця жолоба, на правий вільний кінець вала нагвинчено гайку, яка є у взаємодії з торцем стисненої пружини, яка на нього одягнена, а другим кінцем ця пружина є у взаємодії з торцем опори, яка жорстко встановлена на рамі, і вільний кінець вала є у взаємодії з еліпсним пазом опори з можливістю кругового провертання і коливних рухів, а знизу жолоб, зліва, встановлений на пружині з можливістю коливання у вертикальній площині, крім цього приводний вал гвинтового робочого органу з двох кінців встановлений в торцеві поверхні жолоба через пружні опорні втулки. UA 84878 U (12) UA 84878 U UA 84878 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до галузі сільськогосподарського машинобудування і може мати використання при проектуванні транспортних систем для сипких матеріалів. Відомий гвинтовий конвеєр, який виконано у вигляді рами, на якій встановлено жолоб з гвинтовим робочим органом, приводу, завантажувального бункера і вивантажувального вікна з ємністю (Гевко Б.М., Рогатинський P.M. Винтовые подающие механизмы сельскохозяйственных машин. - Изд. Львовского государственного университета "Вища школа", 1989. - рис 1.1). Основний недолік конвеєра - залипання сипких матеріалів в конвеєрі в процесі транспортування і змішування сипких матеріалів, мала продуктивність праці. В основу корисної моделі поставлена задача покращення умов транспортування і змішування сипких матеріалів і підвищення продуктивності праці шляхом виконання гвинтового конвеєра з рухомим жолобом, який виконано у вигляді рами, на якій встановлено жолоб з гвинтовим робочим органом, приводу, завантажувального бункера і вивантажувального вікна з ємністю, який відрізняється тим, що з лівого кінця на валу гвинтового робочого органу встановлена імпульсна муфта відомої конструкції з косим диском, який є у взаємодії з обмежувачем осьового переміщення, який жорстко закріплений знизу до лівого торця жолоба, на правий вільний кінець вала нагвинчено гайку, яка є у взаємодії з торцем стисненої пружини, яка на нього одягнена, а другим кінцем ця пружина є у взаємодії з торцем опори, яка жорстко встановлена на рамі, і вільний кінець вала є у взаємодії з еліпсним пазом опори з можливістю кругового провертання і коливних рухів, а знизу жолоб, зліва, встановлений на пружині з можливістю коливання у вертикальній площині, крім цього приводний вал гвинтового робочого органу з двох кінців встановлений в торцеві поверхні жолоба через пружні опорні втулки. Гвинтовий конвеєр з рухомим жолобом зображено на фіг. 1 і фіг. 2 - переріз по А-А на фіг. 1. Гвинтовий конвеєр з рухомим жолобом виконано у вигляді рами 1, на якій встановлено жолоб 2 з гвинтовим робочим органом 3, приводу 4, бункера 5 з шибером 6 і вивантажувального вікна 7 з шибером 8 і ємності 9 для збору сипких матеріалів 10. На початку вала 11 гвинтового робочого органу 3 встановлено імпульсну муфту 12 відомої конструкції, яка з торцями жолоба створюють вібрації, які сприяють незалипанню сипких матеріалів і покращенню їх переміщення і підвищення продуктивності праці. З лівого торця жолоба 2 встановлено конусний диск 13, який є у взаємодії з виступом обмежувачів 14 осьового переміщення, які жорстко закріплені до торців жолоба 2. При вібраціях жолоб 2 теж отримує додаткові вертикальні вібрації за рахунок пружин 15, що забезпечують покращення умов транспортування чи змішування сипких матеріалів. Лівий і правий кінці приводного вала 11 встановлено в торцеві поверхні жолоба 2 через пружні опорні втулки 16. Правий вільний кінець приводного вала 11 встановлено в еліпсний паз 17, який встановлено на рамі 1 поза межами кожуха 2 з можливістю кругового і осьового коливань. На правому вільному кінці вала 11 нарізана різь, на яку нагвинчена гайка 18, яка одним торцем є у взаємодії з пружиною 19, яка на нього встановлена, а другим торцем пружина є у взаємодії з торцем опори 20, яка сприяє переміщенню вала 11 у вихідне положення при вібраціях. Робота гвинтового конвеєра з рухомим жолобом здійснюється наступним чином. Сипкі матеріали 10 засипають у бункер 5. Після завершення підготовчих робіт включають гвинтовий конвеєр і гвинтовий робочий орган 3 переміщує і змішує сипкі матеріали. При цьому імпульсна муфта 12 створює відповідні вібрації на жолоб 2, який за допомогою пружини 15 теж здійснюють вертикальні вібрації і покращують процес транспортування та змішування сипких матеріалів без залипання і утворення мертвих зон. Гвинтовий робочий орган здійснює обертові і коливні рухи за допомогою імпульсної муфти 12 пружини 19. По завершенні змішування сипкий матеріал надходить в ємність 10 при відкритому шибері 8. До переваг конвеєра належить покращення процесів транспортування і змішування сипких матеріалів і підвищення продуктивності праці. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 Гвинтовий конвеєр з рухомим жолобом, який виконано у вигляді рами, на якій встановлено жолоб з гвинтовим робочим органом, приводу, завантажувального бункера і вивантажувального вікна з ємністю, який відрізняється тим, що з лівого кінця на валу гвинтового робочого органу встановлена імпульсна муфта відомої конструкції з косим диском, який є у взаємодії з обмежувачем осьового переміщення, який жорстко закріплений знизу до лівого торця жолоба, на правий вільний кінець вала нагвинчено гайку, яка є у взаємодії з торцем стисненої пружини, яка на нього одягнена, а другим кінцем ця пружина є у взаємодії з торцем опори, яка жорстко встановлена на рамі, і вільний кінець вала є у взаємодії з еліпсним пазом опори з можливістю кругового провертання і коливних рухів, а знизу жолоб, зліва, встановлений на пружині з 1 UA 84878 U можливістю коливання у вертикальній площині, крім цього приводний вал гвинтового робочого органу з двох кінців встановлений в торцеві поверхні жолоба через пружні опорні втулки. Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
