F02B 75/24 — з оппозитним розташуванням циліндрів щодо робочого вала і “плоскі” двигуни

Номер патенту: 114083

Опубліковано: 25.04.2017

Автори: Піднебесний Олексій Семенович, Галецький Анатолій Юрійович, Галецький Тарас Юрійович, Галецький Антон Анатолійович

МПК: F01B 1/08, F01B 9/02, F02B 75/32, F02B 75/24 ...

Мітки: поршнева, машина, механізмом, безшатунним

Формула / Реферат:

1. Поршнева машина з безшатунним механізмом, що містить корпус з циліндрами, поршні подвійної дії яких попарно жорстко зв'язані між собою штоком з центральною втулкою, шарнірно зчленованою з шийкою планетарно обертового колінчастого вала, що знаходиться в корпусі, вал відведення потужності з пристроєм синхронізації руху, встановлені в корпусі, яка відрізняється тим, що вона оснащена двома циліндрами першого ступеня і двома циліндрами другого...

Номер патенту: 110593

Опубліковано: 10.10.2016

Автор: Божок Аркадій Михайлович

МПК: F02B 75/24

Мітки: внутрішнього, двигун, згоряння

Формула / Реферат:

Двигун внутрішнього згоряння, що містить нерухомий циліндр, рухомий поршень, що утворюють першу камеру згоряння з впускними і випускними вікнами, кривошипну камеру з колінчастим валом і маховиком, а також карбюратор, який відрізняється тим, що в ньому поршень виконаний нерухомим із запальною свічкою, а над ним додатково установлений рухомий поршень-циліндр, з утворенням другої камери згоряння, який двома шатунами, установленими в кривошипній...

Номер патенту: 76837

Опубліковано: 25.01.2013

Автор: Настасенко Валентин Олексійович

МПК: F02B 23/00, F02B 75/24, F02F 1/00 ...

Мітки: двигун, згоряння, внутрішнього

Формула / Реферат:

1. Двигун внутрішнього згоряння, що має поршень і камеру згоряння палива, який відрізняється тим, що для збільшення об'єму камери згоряння, вона і поршень у поперечному перерізі виконані некруглої форми з площиною, яка більша, ніж у таких же розмірів перерізі круглої форми.2. Двигун внутрішнього згоряння за п. 1, який відрізняється тим, що його камера згоряння і поршень у поперечному перерізі виконані у формі еліпса.3. Двигун...

Номер патенту: 57254

Опубліковано: 10.02.2011

Автори: Шквиря Микола Валентинович, Соловйов Олег Віталійович

МПК: F16C 3/00, F02B 75/24

Мітки: згоряння, внутрішнього, двигун

Формула / Реферат:

1. Двигун внутрішнього згоряння, що містить картер, який складається з двох частин, з'єднаних між собою, кривошипно-шатунний механізм, що містить колінчастий вал, який складається з переднього й заднього кривошипів, середньої щоки й двох кривошипних пальців, запресованих у наскрізні отвори кривошипів і середньої щоки, а також двох шатунів, і розташований у внутрішніх порожнинах картера, на бічних фланцях якого встановлені два поршневі...

Номер патенту: 71714

Опубліковано: 15.12.2004

Автори: Шайтор Микола Михайлович, Сєргєв Сєргій Грігорович

МПК: F02B 75/24, F02B 75/18

Мітки: прямою, двигун, передачею, внутрішнього, згоряння

Формула / Реферат:

Двигун внутрішнього згоряння з прямою передачею, що містить циліндри (1,2) з поршнями (3,4), газорозподільну систему, яка складається з головок блока внутрішніх і зовнішніх  з випускними (5) клапанами і клапанами впускання (6), механізм приводу цієї системи, а також механізм перетворювання руху поршневої системи в обертання основного вала двигуна, в циліндрах (1,2) установлена  пара поршнів (3,4), яка зв’язана співвісно по обидві сторони...

Номер патенту: 61980

Опубліковано: 15.12.2003

Автор: Кирилюк Ігор Олегович

МПК: F16F 15/22, F16C 5/00, F02B 75/24 ...

Мітки: двигун, опозитний, внутрішнього, згоряння

Формула / Реферат:

1. Опозитний двигун внутрішнього згоряння, який містить розташовані співвісно і симетрично відносно осі трикривошипного колінчастого вала перший і другий циліндри з установленими в них першим і другим поршнями, відповідні їм перший шатун, що шарнірно зв'язаний з першим кривошипом, та другий і третій шатуни, маса кожного з яких є удвічі меншою, ніж маса першого шатуна, що шарнірно зв'язані з другим і третім кривошипами, відповідно, які...

Номер патенту: 56470

Опубліковано: 15.05.2003

Автори: Тарасевич Юрій Стефанович, Огенко Володимир Михайлович, Чуйко Олексій Олексійович

МПК: F01B 7/00, F02B 75/32, F01B 9/02, F02B 75/24 ...

Мітки: поршневий, двигун-реактор

Формула / Реферат:

1. Поршневий двигун-реактор, що містить корпус, в якому розташовані циліндри із клапанно-розподільним механізмом, поршні, установлені переважно в одному циліндрі по два, кожний з яких шарнірно зв'язаний шатунами з одним із двох кривошипів, що синхронно обертаються, а коромислом з'єднаний з корпусом з можливістю зворотно-поступального переміщування та зрівноваженого руху всієї системи інерційних мас, який відрізняється тим, що принаймні один...

Номер патенту: 56277

Опубліковано: 15.05.2003

Автор: Кирилюк Ігор Олегович

МПК: F02F 3/00, F02B 75/24, F16F 15/22 ...

Мітки: згоряння, опозитний, двигун, внутрішнього

Формула / Реферат:

1. Опозитний двигун внутрішнього згоряння, який містить розташовані співвісно і симетрично відносно осі трикривошипного колінчастого вала перший і другий циліндри з установленими в них першим і другим поршнями, що шарнірно з'єднані з відповідними їм шатунами за допомогою поршневих пальців, установлених в отворах стінки тронка кожного поршня, причому перший поршень зв'язаний з першим кривошипом через перший шатун, з'єднаний з поршневим...

Номер патенту: 788

Опубліковано: 15.03.2001

Автор: Кирилюк Ігор Олегович

МПК: F16F 15/22, F02F 3/00, F02B 75/24 ...

Мітки: внутрішнього, двигун, опозитний, згоряння

Формула / Реферат:

1. Опозитний двигун внутрішнього згоряння, який містить розташовані співвісно і симетрично відносно осі трикривошипного колінчастого вала перший і другий циліндри з установленими в них першим і другим поршнями, що шарнірно з'єднані з відповідними їм шатунами за допомогою поршневих пальців, установлених в отворах стінки . тронка кожного поршня, причому перший поршень зв'язаний з першим кривошипом через перший шатун, з'єднаний з поршневим...

Номер патенту: 31230

Опубліковано: 15.12.2000

Автор: Марковський Володимир Кіндратович

МПК: F02B 75/24, F02B 17/00

Мітки: двигун, внутрішнього, згоряння

Текст:

...(за кресленням). У камері згоряння 6 нижнього циліндра 2 проходить стиснення газу. У компресорній камері 19 цього циліндра проходить всмоктування повітря. У компресорній камері 18 протилежного циліндра 1 проходить стиснення повітря і нагнітання його в камеру згоряння 6 каналом (трубопроводом) 24. При мінімальному об'ємі камери 6 у неї подається паливо паливним насосом 7 через форсунку 9, яке, спалахнувши, тиском газу перемішує поршні 3 і 4...

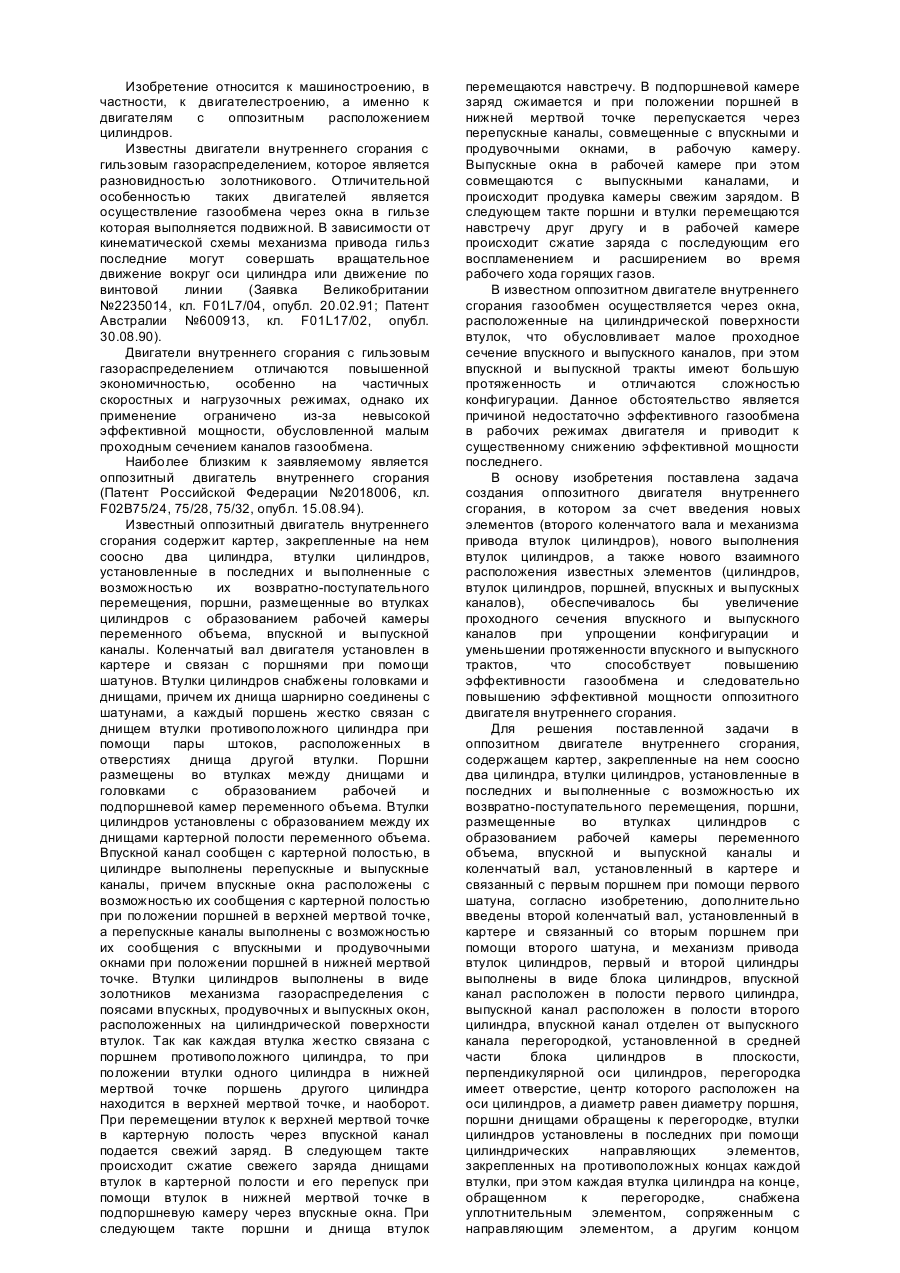

Номер патенту: 24239

Опубліковано: 07.07.1998

Автор: Домарев Валентин Олексійович

МПК: F02B 75/24

Мітки: згорання, опозитний, внутрішнього, двигун

Формула / Реферат:

1. Оппозитный двигатель внутреннего сгорания, содержащий картер, закрепленные на нем соосно два цилиндра, втулки цилиндров, установленные в последних и выполненные с возможностью их возвратно-поступательного перемещения, поршни, размещенные во втулках цилиндров с образованием рабочей камеры переменного объема, впускной и выпускной каналы и коленчатый вал, установленный в картере и связанный с первым поршнем при помощи первого шатуна,...
