Полімерна композиція

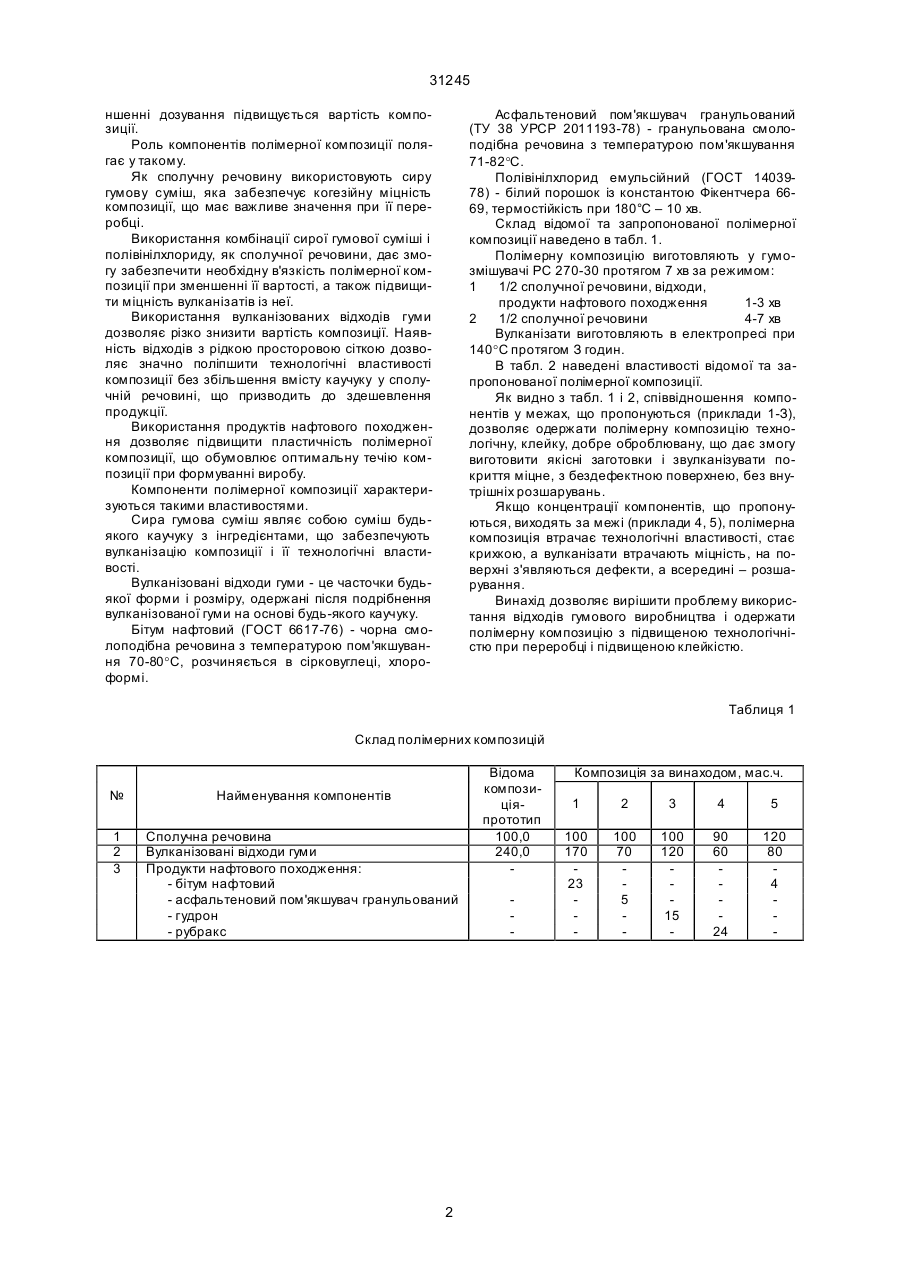

1. Полімерна композиція, яка містить вулканізовані відходи гуми і сполучну речовину, відрізняться тим, що вона додатково містить продукти 31245 ншенні дозування підвищується вартість композиції. Роль компонентів полімерної композиції полягає у такому. Як сполучну речовину використовують сиру гумову суміш, яка забезпечує когезійну міцність композиції, що має важливе значення при її переробці. Використання комбінації сирої гумової суміші і полівінілхлориду, як сполучної речовини, дає змогу забезпечити необхідну в'язкість полімерної композиції при зменшенні її вартості, а також підвищити міцність вулканізатів із неї. Використання вулканізованих відходів гуми дозволяє різко знизити вартість композиції. Наявність відходів з рідкою просторовою сіткою дозволяє значно поліпшити технологічні властивості композиції без збільшення вмісту каучуку у сполучній речовині, що призводить до здешевлення продукції. Використання продуктів нафтового походження дозволяє підвищити пластичність полімерної композиції, що обумовлює оптимальну течію композиції при формуванні виробу. Компоненти полімерної композиції характеризуються такими властивостями. Сира гумова суміш являє собою суміш будьякого каучуку з інгредієнтами, що забезпечують вулканізацію композиції і її технологічні властивості. Вулканізовані відходи гуми - це часточки будьякої форми і розміру, одержані після подрібнення вулканізованої гуми на основі будь-якого каучуку. Бітум нафтовий (ГОСТ 6617-76) - чорна смолоподібна речовина з температурою пом'якшування 70-80°С, розчиняється в сірковуглеці, хлороформі. Асфальтеновий пом'якшувач гранульований (ТУ 38 УРСР 2011193-78) - гранульована смолоподібна речовина з температурою пом'якшування 71-82°C. Полівінілхлорид емульсійний (ГОСТ 1403978) - білий порошок із константою Фікентчера 6669, термостійкість при 180°С – 10 хв. Склад відомої та запропонованої полімерної композиції наведено в табл. 1. Полімерну композицію виготовляють у гумозмішувачі PC 270-30 протягом 7 хв за режимом: 1 1/2 сполучної речовини, відходи, продукти нафтового походження 1-3 хв 2 1/2 сполучної речовини 4-7 хв Вулканізати виготовляють в електропресі при 140°С протягом З годин. В табл. 2 наведені властивості відомої та запропонованої полімерної композиції. Як видно з табл. 1 і 2, співвідношення компонентів у межах, що пропонуються (приклади 1-З), дозволяє одержати полімерну композицію технологічну, клейку, добре оброблювану, що дає змогу виготовити якісні заготовки і звулканізувати покриття міцне, з бездефектною поверхнею, без внутрішніх розшарувань. Якщо концентрації компонентів, що пропонуються, виходять за межі (приклади 4, 5), полімерна композиція втрачає технологічні властивості, стає крихкою, а вулканізати втрачають міцність, на поверхні з'являються дефекти, а всередині – розшарування. Винахід дозволяє вирішити проблему використання відходів гумового виробництва і одержати полімерну композицію з підвищеною технологічністю при переробці і підвищеною клейкістю. Таблиця 1 Склад полімерних композицій № Найменування компонентів 1 2 3 Сполучна речовина Вулканізовані відходи гуми Продукти нафтового походження: - бітум нафтовий - асфальтеновий пом'якшувач гранульований - гудрон - рубракс 2 Відома композиціяпрототип 100,0 240,0 Композиція за винаходом, мас.ч. 1 2 3 4 5 100 170 23 100 70 5 100 120 15 90 60 24 120 80 4 31245 Таблиця 2 Властивості полімерної композиції Відома композиціяпрототип Композиція за винаходом № Показники 1 Технологічність композиції Крихта, неклейка Технологічна, клейка Технологічна, клейка 2 Міцність покриття Розшарування всередині Міцне, поверхня без дефектів Міцне, поверхня без тріщин і язв 1 2 3 4 Легко оброблюється, за- Прилипає до пальців готовки не кришаться Міцність не Немає роздостатня, шарувань дефекти на всередині поверхні __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 35 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3 5 Крихка, не збирається до купи, не клейка Розшарування всередині, крихкість поверхні
