Теплогенератор

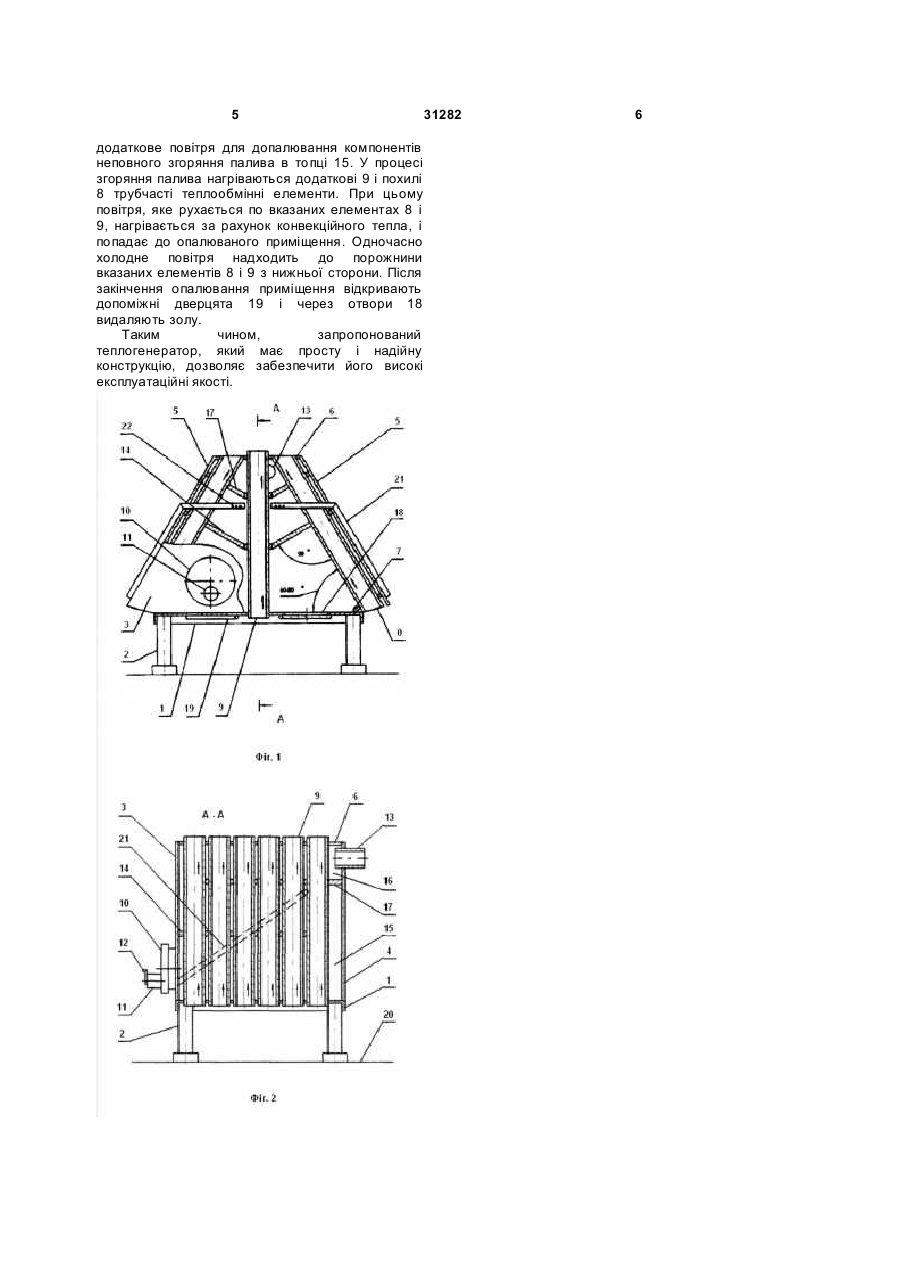

1. Теплогенератор, що містить виконаний у вигляді зрізаної тригранної призми корпус, на внутрішній поверхні бічних стінок якого встановлені похилі трубчасті теплообмінні елементи з відкритими знизу і зверху торцевими отворами, передню і задню стінки, перша з яких споряджена дверцятами для завантаження палива і патрубком уведення повітря, друга споряджена патрубком відводу димових газів, на основі корпуса у центральній подовжній площині встановлені додаткові трубчасті теплообмінні елементи, а внутрішній обсяг корпуса розділений двогранною діафрагмою на топку і камеру 3 - утруднений підхід повітря з приміщення до нижніх торцевих отворів у додаткових і похилих трубчастих теплообмінних елементах; - складність видалення золи з топки через дверцята; - небажаний вихід пічних газів з топки через зазори між похилими трубчастими теплообмінними елементами і основою. В основу корисної моделі поставлена задача створення удосконаленої конструкції теплогенератора, яка б дозволила забезпечити підвищення його експлуатаційних якостей шляхом уведення в нього нових елементів і технічних рішень, таких як: - в основі корпуса виконуються отвори з допоміжними дверцятами для видалення золи, розташовані симетрично відносно центральної подовжньої площини, що дозволяє зручно видаляти золу з топки; - на нижній поверхні основи корпуса монтуються опорні стояки, що дозволяє забезпечити вільний доступ повітря до нижніх торцевих отворів у додаткових і похилих трубчастих теплообмінних елементах, а також забезпечити безпечний підхід до допоміжних дверцят; - бічні стінки з похилими трубчастими теплообмінними елементами закріплюються на основі корпуса за допомогою перекриваючих смуг, що дозволяє виключити вихід пічних газів з топки у приміщення; - кожна грань діафрагми і перегородки закріплюється на суміжній поверхні бічної стінки під прямим кутом, а кут між кожною бічною стінкою і основою складає 60-80°, що дозволяє забезпечити оптимальне компонування теплогенератора і мінімальну трудомісткість його виготовлення; співвідношення довжини похилих і додаткових трубчастих теплообмінних елементів і їх внутрішніх діаметрів складає (8...12)/1, що дозволяє забезпечити ефективне нагрівання повітря у трубчастих теплообмінних елементах. Поставлена задача вирішується таким чином, що в запропонованому теплогенератору, який містить виконаний у вигляді усіченої тригранної призми корпус, на внутрішній поверхні бічних стінок якого встановлені похилі трубчасті теплообмінні елементи з відкритими знизу і зверху торцевими отворами, передню і задню стінки, перша з яких споряджена дверцятами для завантаження палива і патрубком уведення повітря, друга споряджена патрубком відводу димових газів, на основі корпуса у центральній подовжній площині встановлені додаткові трубчасті теплообмінні елементи, а внутрішній обсяг корпуса розділений двогранною діафрагмою на топку і камеру допалювання з розташованими в ній двогранною перегородкою і трубками для подачі додаткового повітря, в ньому в основі корпуса виконані отвори з допоміжними дверцятами для видалення золи, розташовані симетрично відносно центральної подовжньої площини, на нижній поверхні основи корпуса змонтовані опорні стояки, а бічні стінки з похилими 31282 4 трубчастими теплообмінними елементами закріплені на основі корпуса за допомогою перекриваючих смуг. Кожна грань діафрагми і перегородки закріплена на суміжній поверхні бічної стінки під прямим кутом, а кут між кожною бічною стінкою і основою складає 60-80°. Співвідношення довжини похилих і додаткових трубчастих теплообмінних елементів і їх внутрішніх діаметрів складає (8...12)/1. Для пояснення конструкції теплогенератора і його роботи додаються креслення та його детальний опис. На кресленнях зображено: на фіг. 1 загальний вигляд теплогенератора; - на фіг. 2 - розріз А-А фіг. 1 (подовжній розріз теплогенератора). Запропонований теплогенератор містить корпус, виконаний у вигляді усіченої тригранної призми, основи 1 і опорних стояків 2. Корпус складається з вертикальних передньої 3 і задньої 4 стінок, бічних стінок 5, верхньої стінки 6 і перекриваючих смуг 7. На внутрішній поверхні бічних стінок 5 закріплені похилі трубчасті теплообмінні елементи 8, а на основі 1 встановлені додаткові трубчасті теплообмінні елементи 9 уздовж подовжньої центральної площини корпуса. На передній стінці 3 розміщені дверцята 10 для завантаження палива, споряджені патрубками 11 із заслінками 12 для подачі повітря. На задній стінці 4 розміщений патрубок 13 відводу димових газів. На передній стінці 3 закріплена діафрагма 14, яка поділяє внутрішній простір (обсяг) корпуса на топку 15 і камеру 16 допалювання пічних газів. У камері 16 допалювання на задній стінці 4 закріплена перегородка 17. Діафрагма 14 і перегородка 17 виконані сідлоподібної форми і кожна має дві похилі грані. В основі 1 виконані отвори 18 з допоміжними дверцятами 19 для видалення золи. Опорні стояки 2 спираються на горизонтальну площадку 20 приміщення. У камері 16 допалювання встановлені трубки 21 з прорізами 22 для подачі додаткового повітря. Додаткові 9 і похилі 8 трубчасті теплообмінні елементи розміщуються в отворах, виконаних в верхній стінці 6, перегородці 17, діафрагмі 14, перекриваючих смугах 7 і основі 1. Робота запропонованого теплогенератора здійснюється наступним чином. Через дверцята 10 завантажують у топку 15 тверде паливо, наприклад, дрова або деревні відходи. Заслінки 12 патрубків 11 встановлюють у максимальне відкрите положення і підпалюють паливо. Режим оптимального горіння підбирають експериментально за допомогою заслінок 12 в залежності від зовнішніх кліматичних умов, типу і якості палива. У процесі горіння палива пічні гази, які утворюються в топці 15, попадають до камери 16 допалювання через зазор між діафрагмою 14 та задньою стінкою 4. Потім вони проходять через канал, утворений діафрагмою 14, перегородкою 17 і бічними стінками 5 корпуса, і далі виходять в атмосферу через патрубок 13. Під час руху грубних газів по камері 16 допалювання через прорізи 22, виконані в трубках 21, подають 5 додаткове повітря для допалювання компонентів неповного згоряння палива в топці 15. У процесі згоряння палива нагріваються додаткові 9 і похилі 8 трубчасті теплообмінні елементи. При цьому повітря, яке рухається по вказаних елементах 8 і 9, нагрівається за рахунок конвекційного тепла, і попадає до опалюваного приміщення. Одночасно холодне повітря надходить до порожнини вказаних елементів 8 і 9 з нижньої сторони. Після закінчення опалювання приміщення відкривають допоміжні дверцята 19 і через отвори 18 видаляють золу. Таким чином, запропонований теплогенератор, який має просту і надійну конструкцію, дозволяє забезпечити його високі експлуатаційні якості. 31282 6
