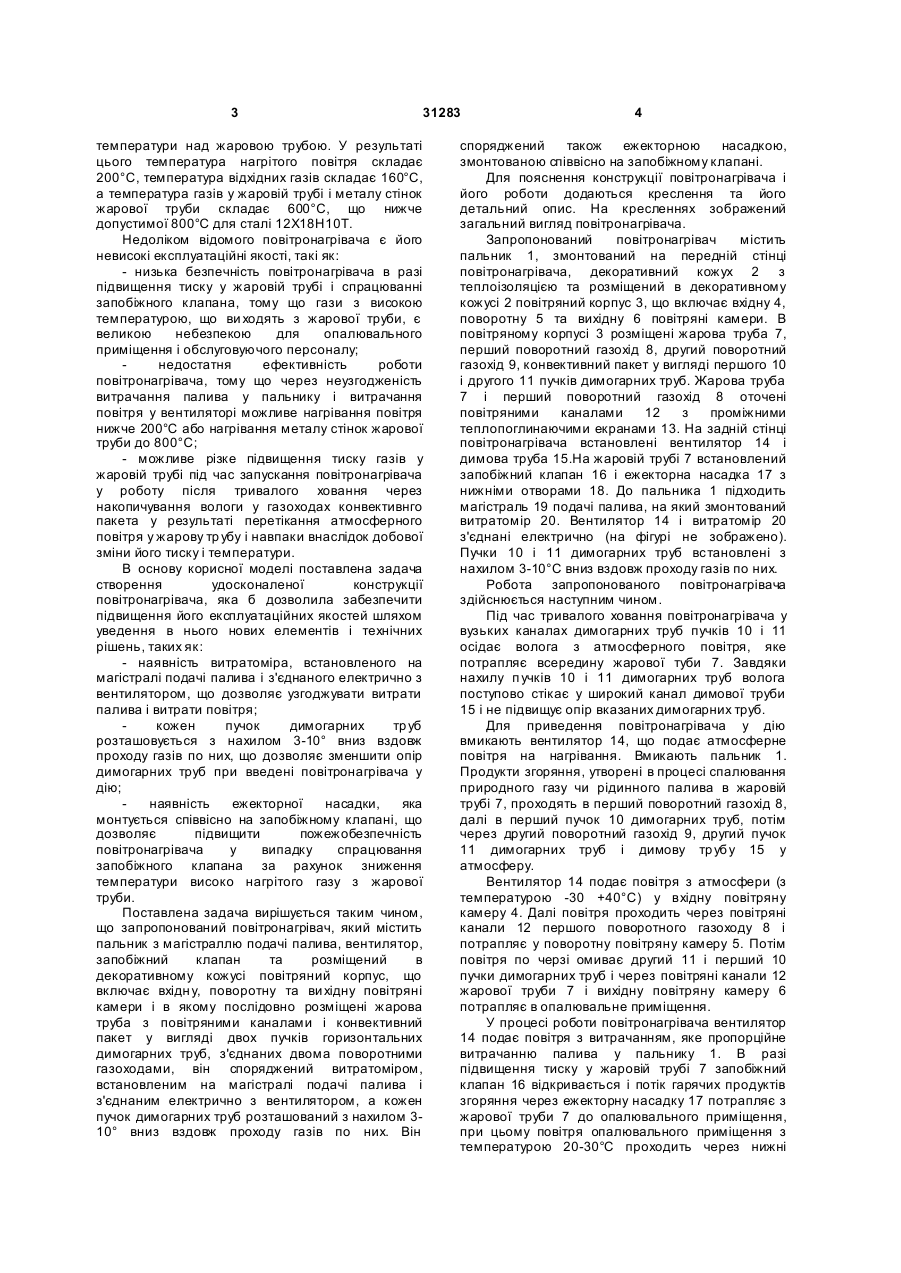

1. Повітронагрівач, що містить пальник з магістраллю подачі палива, вентилятор, запобіжний клапан та розміщений в декоративному кожусі повітряний корпус, що включає вхідн у, поворотну та ви хідну повітряні 3 31283 температури над жаровою трубою. У результаті цього температура нагрітого повітря складає 200°С, температура відхідних газів складає 160°С, а температура газів у жаровій трубі і металу стінок жарової труби складає 600°С, що нижче допустимої 800°С для сталі 12Х18Н10Т. Недоліком відомого повітронагрівача є його невисокі експлуатаційні якості, такі як: - низька безпечність повітронагрівача в разі підвищення тиску у жаровій трубі і спрацюванні запобіжного клапана, тому що гази з високою температурою, що ви ходять з жарової труби, є великою небезпекою для опалювального приміщення і обслуговуючого персоналу; недостатня ефективність роботи повітронагрівача, тому що через неузгодженість витрачання палива у пальнику і витрачання повітря у вентиляторі можливе нагрівання повітря нижче 200°С або нагрівання металу стінок жарової труби до 800°С; - можливе різке підвищення тиску газів у жаровій трубі під час запускання повітронагрівача у роботу після тривалого ховання через накопичування вологи у газоходах конвективнго пакета у результаті перетікання атмосферного повітря у жарову тр убу і навпаки внаслідок добової зміни його тиску і температури. В основу корисної моделі поставлена задача створення удосконаленої конструкції повітронагрівача, яка б дозволила забезпечити підвищення його експлуатаційних якостей шляхом уведення в нього нових елементів і технічних рішень, таких як: - наявність витратоміра, встановленого на магістралі подачі палива і з'єднаного електрично з вентилятором, що дозволяє узгоджувати витрати палива і витрати повітря; кожен пучок димогарних тр уб розташовується з нахилом 3-10° вниз вздовж проходу газів по них, що дозволяє зменшити опір димогарних труб при введені повітронагрівача у дію; наявність ежекторної насадки, яка монтується співвісно на запобіжному клапані, що дозволяє підвищити пожежобезпечність повітронагрівача у випадку спрацювання запобіжного клапана за рахунок зниження температури високо нагрітого газу з жарової труби. Поставлена задача вирішується таким чином, що запропонований повітронагрівач, який містить пальник з магістраллю подачі палива, вентилятор, запобіжний клапан та розміщений в декоративному кожусі повітряний корпус, що включає вхідн у, поворотну та ви хідну повітряні камери і в якому послідовно розміщені жарова труба з повітряними каналами і конвективний пакет у вигляді двох пучків горизонтальних димогарних труб, з'єднаних двома поворотними газоходами, він споряджений витратоміром, встановленим на магістралі подачі палива і з'єднаним електрично з вентилятором, а кожен пучок димогарних труб розташований з нахилом 310° вниз вздовж проходу газів по них. Він 4 споряджений також ежекторною насадкою, змонтованою співвісно на запобіжному клапані. Для пояснення конструкції повітронагрівача і його роботи додаються креслення та його детальний опис. На кресленнях зображений загальний вигляд повітронагрівача. Запропонований повітронагрівач містить пальник 1, змонтований на передній стінці повітронагрівача, декоративний кожух 2 з теплоізоляцією та розміщений в декоративному кожусі 2 повітряний корпус 3, що включає вхідну 4, поворотну 5 та вихідну 6 повітряні камери. В повітряному корпусі 3 розміщені жарова труба 7, перший поворотний газохід 8, другий поворотний газохід 9, конвективний пакет у вигляді першого 10 і другого 11 пучків димогарних труб. Жарова труба 7 і перший поворотний газохід 8 оточені повітряними каналами 12 з проміжними теплопоглинаючими екранами 13. На задній стінці повітронагрівача встановлені вентилятор 14 і димова труба 15.На жаровій трубі 7 встановлений запобіжний клапан 16 і ежекторна насадка 17 з нижніми отворами 18. До пальника 1 підходить магістраль 19 подачі палива, на який змонтований витратомір 20. Вентилятор 14 і витратомір 20 з'єднані електрично (на фігурі не зображено). Пучки 10 і 11 димогарних труб встановлені з нахилом 3-10°С вниз вздовж проходу газів по них. Робота запропонованого повітронагрівача здійснюється наступним чином. Під час тривалого ховання повітронагрівача у вузьких каналах димогарних труб пучків 10 і 11 осідає волога з атмосферного повітря, яке потрапляє всередину жарової туби 7. Завдяки нахилу п учків 10 і 11 димогарних труб волога поступово стікає у широкий канал димової труби 15 і не підвищує опір вказаних димогарних труб. Для приведення повітронагрівача у дію вмикають вентилятор 14, що подає атмосферне повітря на нагрівання. Вмикають пальник 1. Продукти згоряння, утворені в процесі спалювання природного газу чи рідинного палива в жаровій трубі 7, проходять в перший поворотний газохід 8, далі в перший пучок 10 димогарних труб, потім через другий поворотний газохід 9, другий пучок 11 димогарних труб і димову тр убу 15 у атмосферу. Вентилятор 14 подає повітря з атмосфери (з температурою -30 +40°С) у вхідну повітряну камеру 4. Далі повітря проходить через повітряні канали 12 першого поворотного газоходу 8 і потрапляє у поворотну повітряну камеру 5. Потім повітря по черзі омиває другий 11 і перший 10 пучки димогарних труб і через повітряні канали 12 жарової труби 7 і вихідну повітряну камеру 6 потрапляє в опалювальне приміщення. У процесі роботи повітронагрівача вентилятор 14 подає повітря з витрачанням, яке пропорційне витрачанню палива у пальнику 1. В разі підвищення тиску у жаровій трубі 7 запобіжний клапан 16 відкривається і потік гарячих продуктів згоряння через ежекторну насадку 17 потрапляє з жарової труби 7 до опалювального приміщення, при цьому повітря опалювального приміщення з температурою 20-30°С проходить через нижні 5 31283 отвори 18 у потік продуктів згоряння і значно зменшує їх температуру. Таким чином, запропонований повітронагрівач, який має просту і надійну конструкцію, дозволяє забезпечити його високі експлуатаційні якості. 6
