Теплогенератор
Формула / Реферат
1. Теплогенератор, що містить пальник, встановлений на фронті камери спалювання, яка з'єднана з конвективним теплообмінником, який відрізняється тим, що стінки камери спалювання утворюють коаксіальний канал, при цьому у внутрішніх стінках камери спалювання виконана система наскрізних отворів, а камера спалювання з'єднана з димовсмоктувачем, який має зв'язок з пальником.
2. Теплогенератор за п. 1, який відрізняється тим, що пальник має змішувач димових газів.
3. Теплогенератор за пп. 1, 2, який відрізняється тим, що конвективний теплообмінник виконано у вигляді пакета труб або пластин або термосифонів.
4. Теплогенератор за пп. 1-3, який відрізняється тим, що він виконаний у вигляді закритого компактного модуля.
Текст

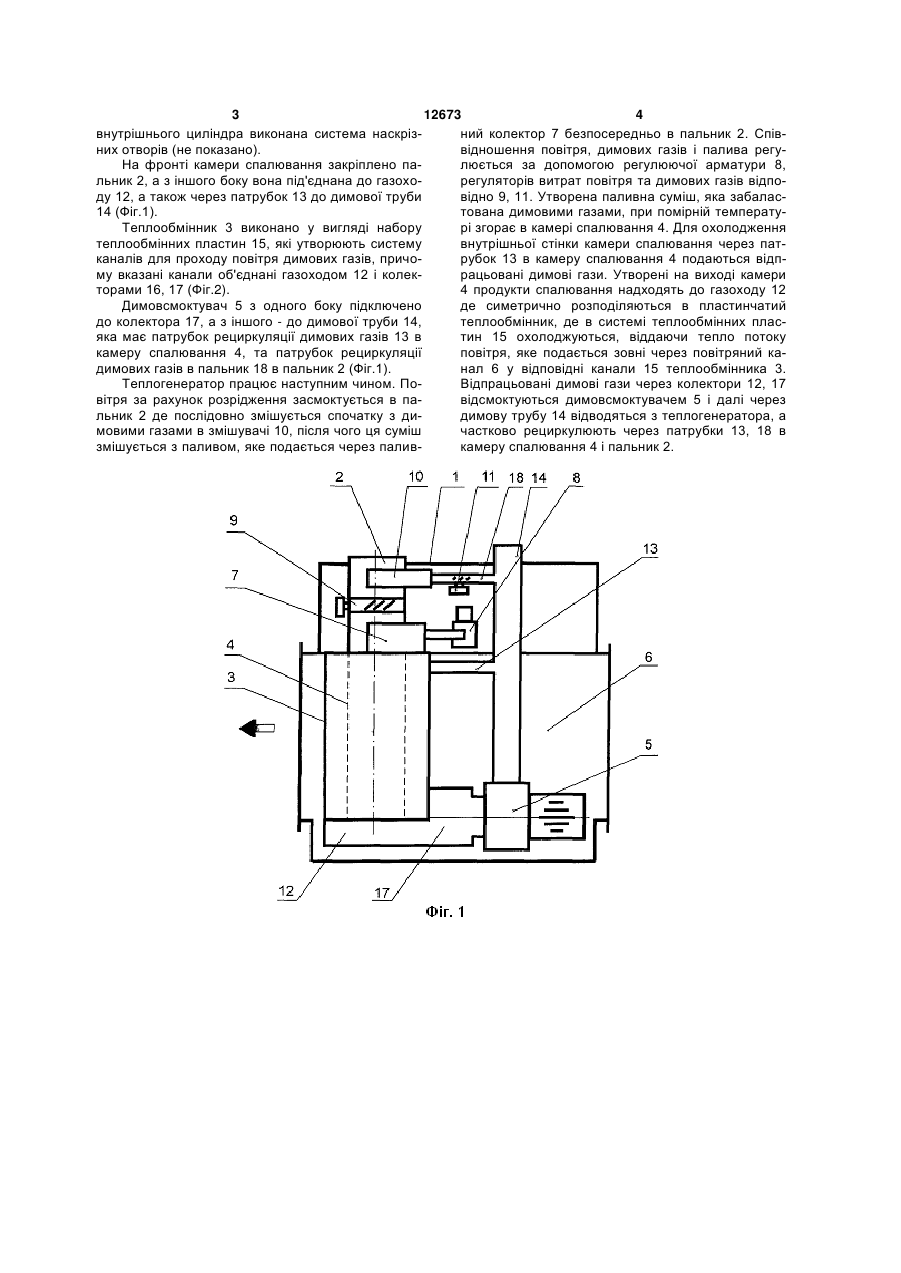

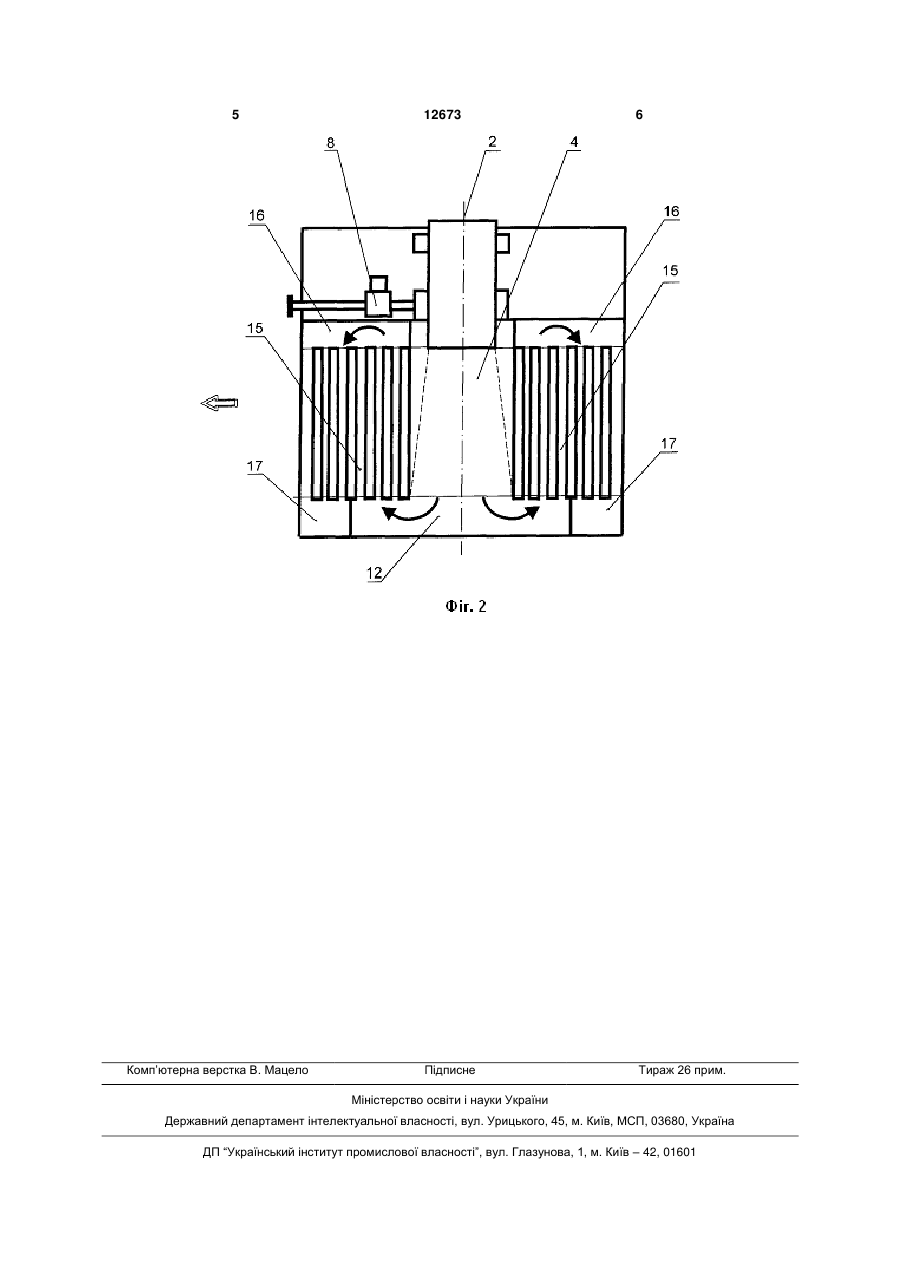

1. Теплогенератор, що містить пальник, встановлений на фронті камери спалювання, яка з'єднана з конвективним теплообмінником, який відрізняється тим, що стінки камери спалювання утворюють коаксіальний канал, при цьому у внутрішніх стінках камери спалювання виконана сис 3 12673 4 внутрішнього циліндра виконана система наскрізний колектор 7 безпосередньо в пальник 2. Співних отворів (не показано). відношення повітря, димових газів і палива регуНа фронті камери спалювання закріплено палюється за допомогою регулюючої арматури 8, льник 2, а з іншого боку вона під'єднана до газохорегуляторів витрат повітря та димових газів відподу 12, а також через патрубок 13 до димової труби відно 9, 11. Утворена паливна суміш, яка забалас14 (Фіг.1). тована димовими газами, при помірній температуТеплообмінник 3 виконано у вигляді набору рі згорає в камері спалювання 4. Для охолодження теплообмінних пластин 15, які утворюють систему внутрішньої стінки камери спалювання через патканалів для проходу повітря димових газів, причорубок 13 в камеру спалювання 4 подаються відпму вказані канали об'єднані газоходом 12 і колекрацьовані димові гази. Утворені на виході камери торами 16, 17 (Фіг.2). 4 продукти спалювання надходять до газоходу 12 Димовсмоктувач 5 з одного боку підключено де симетрично розподіляються в пластинчатий до колектора 17, а з іншого - до димової труби 14, теплообмінник, де в системі теплообмінних пласяка має патрубок рециркуляції димових газів 13 в тин 15 охолоджуються, віддаючи тепло потоку камеру спалювання 4, та патрубок рециркуляції повітря, яке подається зовні через повітряний кадимових газів в пальник 18 в пальник 2 (Фіг.1). нал 6 у відповідні канали 15 теплообмінника 3. Теплогенератор працює наступним чином. ПоВідпрацьовані димові гази через колектори 12, 17 вітря за рахунок розрідження засмоктується в павідсмоктуються димовсмоктувачем 5 і далі через льник 2 де послідовно змішується спочатку з дидимову трубу 14 відводяться з теплогенератора, а мовими газами в змішувачі 10, після чого ця суміш частково рециркулюють через патрубки 13, 18 в змішується з паливом, яке подається через паливкамеру спалювання 4 і пальник 2. 5 Комп’ютерна верстка В. Мацело 12673 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюHeat generator
Автори англійськоюPodhoretskyi Volodymyr Mykhailovych
Назва патенту російськоюТеплогенератор
Автори російськоюПодгорецкий Владимир Михайлович
МПК / Мітки
МПК: F24H 3/00, F24D 5/00, F28D 15/02
Мітки: теплогенератор
Код посилання
