Прилад для ввімкнення електромагнітного реле змінного струму

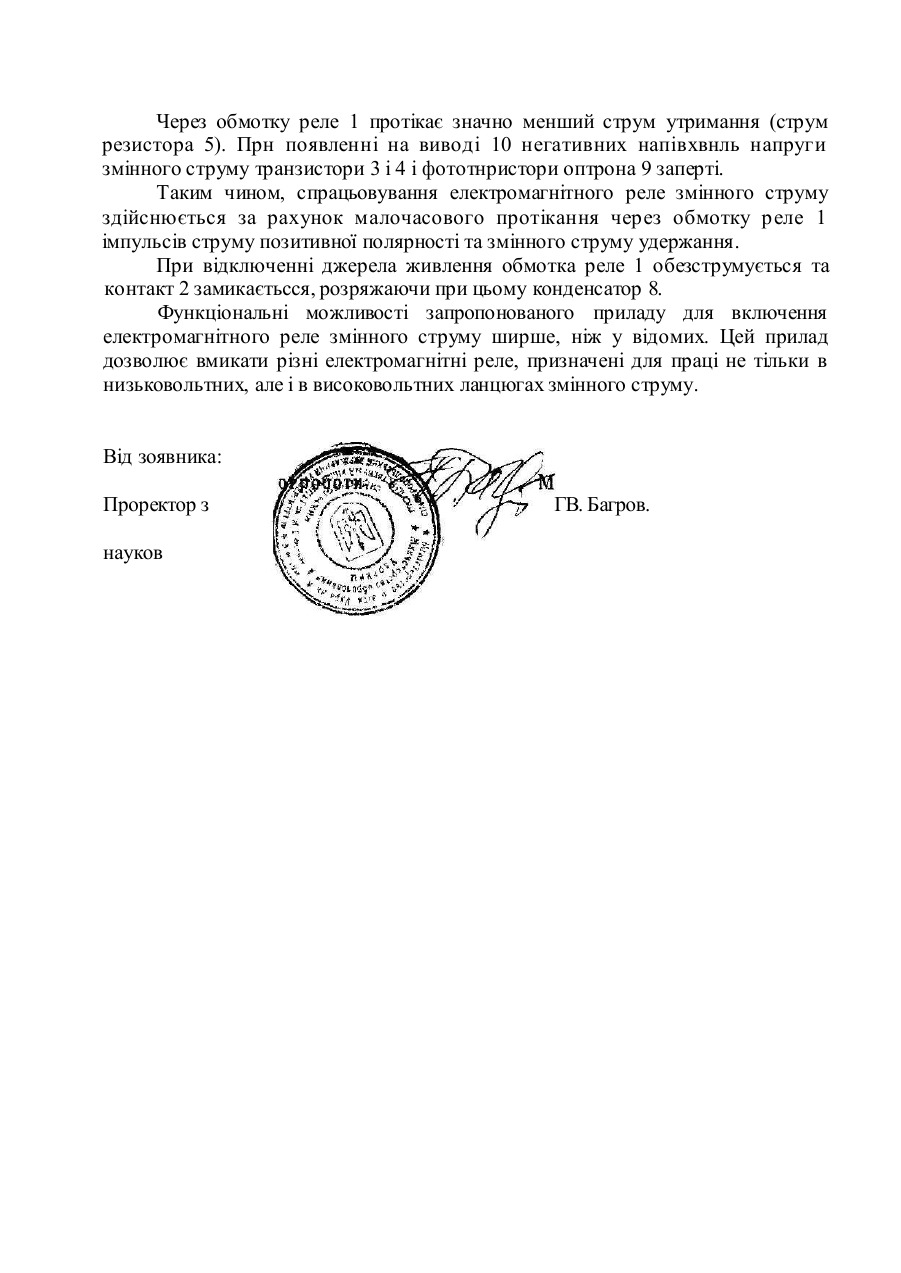

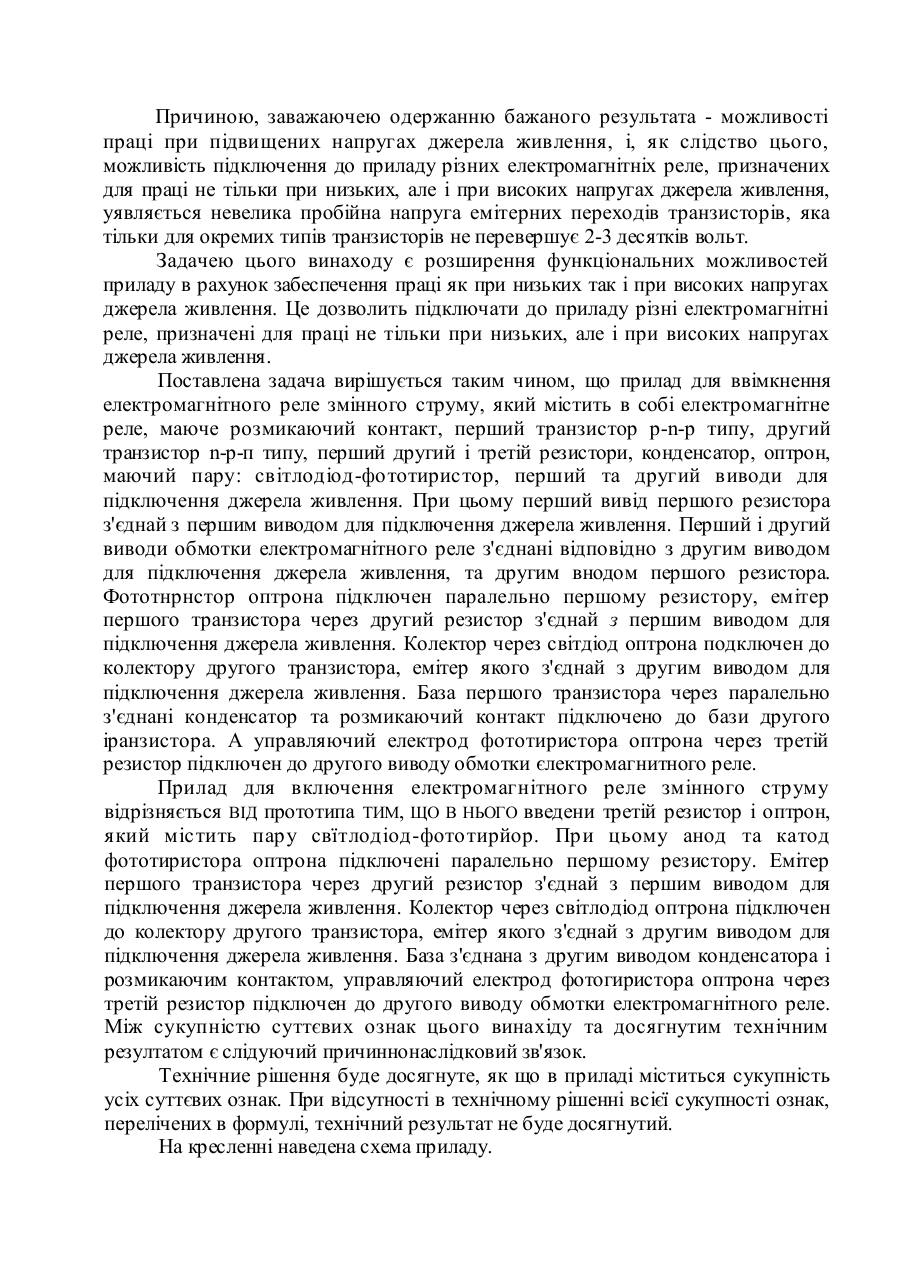

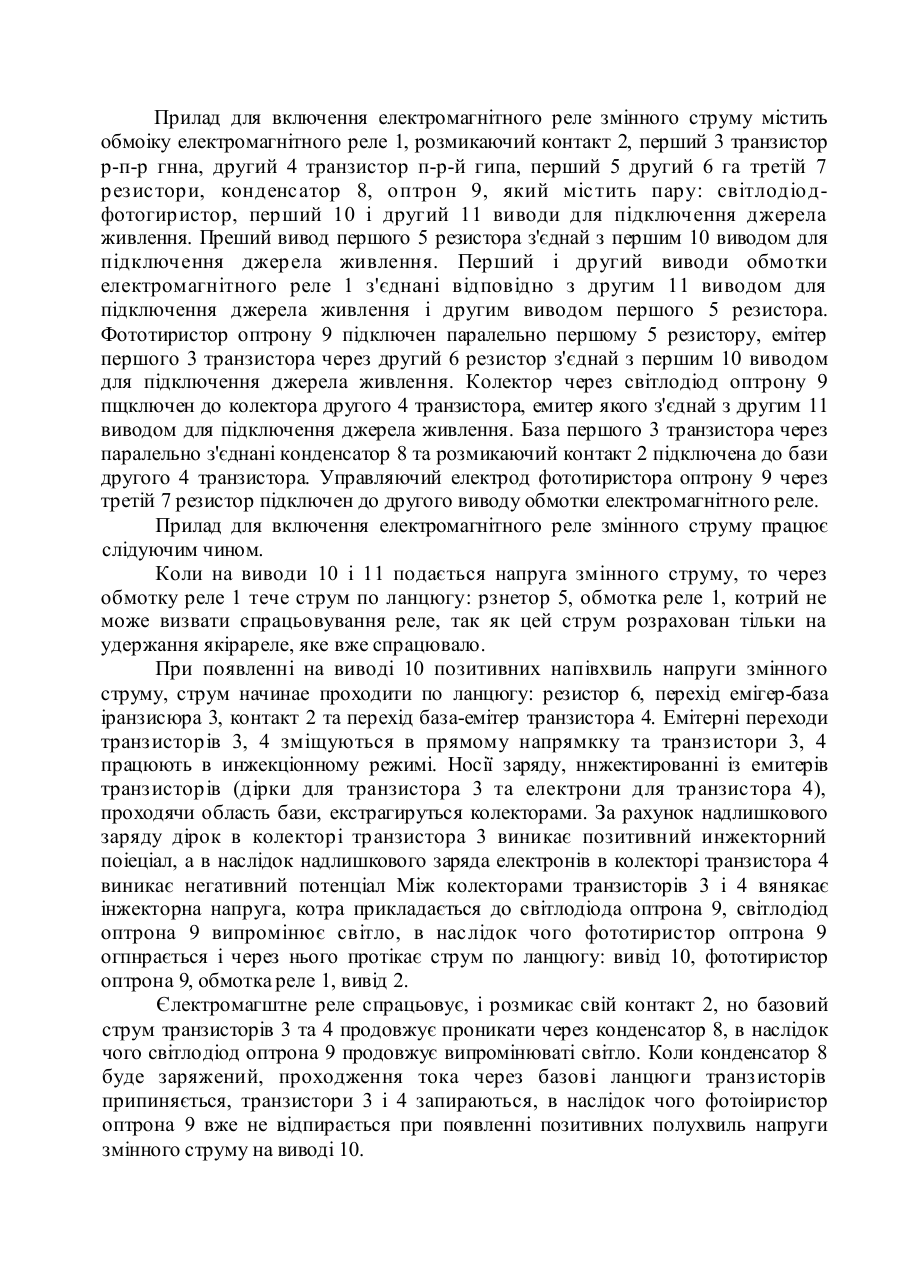

Прилад для ввімкнення електромагнітного реле змінного струму. Н 01F 7/18 Винахід відноситься до электроавтоматики і може буті використано в релейних приладах різного призначення. Відомо прилад для ввімкнення электромагнитного реле [а. с. СРСР № 1354262, кл. Н 01F 7/18], який має электромагштне реле з вимикающнм контактом, діод, конденсатор, резистор та виходи джерела живлення, перший вивід обмотки электромагнитного реле ввімкнено до першого вивода джерела живлення, другий вивід обмотки ввімкнено до другого виводу джерела живлення через послідовно з'єднані діод та резистор, при цьому конденсаторо під ключ єн паралельно резистору, а вимикаючий контакт ввімкнен між другим виводом обмотки злектромагнітного реле та другим виводом джерела живлення. Недолік цього приладу - робота на постійному струмі. Найбільш близьким до данного винаходу належить прилад, працюючий на постійному та змінному струмах, [а. с. СРСР № 1354262, кл. H01F 7/18], вмпцующий єлектромагнітне реле з вимикаючим контактом, перший транзистор, р-п-р типу, другий транзистор п-р-п типу, перший та другий резистори, конденсатор та виводи для підключеня джерела живлення. При цьому перший вивід обмотки електромагнітного реле з'єднай з другим виводом для підключення джерела живлення. Емітери першого та другого транзистора з'єднані між собою і підключені до першого виводу для підключення джерела живлення. Вони ж підключені до першого виводу першого резистора. Колекгори цих транзисторів з'єднані між собою га підключені до першого виводу першого резистора та обмогкі електромагнітного реле. Бази першого та другого транзисторів з'єднані між собою через послідовно ввімкнені конденсатор та другий резистор, вимикаючий контакт підключен паралельно конденсатору. Недолік цього приладу - робота на низьких напругах джерела живлення, неперевншаючнх 2-3 десятка волт. В наслідок цього в прилад не можна вмикати електромагнітні реле, призначені для праці і при більш високих напругах джерела живлення. Признаками прототипу, співпадаючими з важливими ознаками заявляемого винаходу, є: електромагнітне реле, маюче, по меньший мірі, один розмикаючий контакт, перший транзистор p-n-р типу, другий транзистор п-р-п типу, перший і другий резистори, конденсатор та виводи для ввімкнення джерела живлення. При цьому перший вивід першого резистора з'єднай з першим виводом для підключення джерела живлення. Перший і другий виводи обмотки електромагнітного реле з'єднані відповідно з другим виводом для підключення джерела живлення та другим виводом першого резистора. Перші виводи конденсатора та вимикаючего контакта підключені до бази першого транзистора. Причиною, заважаючею одержанню бажаного результата - можливості праці при підвищених напругах джерела живлення, і, як слідство цього, можливість підключення до приладу різних електромагнітніх реле, призначених для праці не тільки при низьких, але і при високих напругах джерела живлення, уявляється невелика пробійна напруга емітерних переходів транзисторів, яка тільки для окремих типів транзисторів не перевершує 2-3 десятків вольт. Задачею цього винаходу є розширення функціональних можливостей приладу в рахунок забеспечення праці як при низьких так і при високих напругах джерела живлення. Це дозволить підключати до приладу різні електромагнітні реле, призначені для праці не тільки при низьких, але і при високих напругах джерела живлення. Поставлена задача вирішується таким чином, що прилад для ввімкнення електромагнітного реле змінного струму, який містить в собі електромагнітне реле, маюче розмикаючий контакт, перший транзистор p-n-р типу, другий транзистор n-p-п типу, перший другий і третій резистори, конденсатор, оптрон, маючий пару: світлодіод-фототиристор, перший та другий виводи для підключення джерела живлення. При цьому перший вивід першого резистора з'єднай з першим виводом для підключення джерела живлення. Перший і другий виводи обмотки електромагнітного реле з'єднані відповідно з другим виводом для підключення джерела живлення, та другим внодом першого резистора. Фототнрнстор оптрона підключен паралельно першому резистору, емітер першого транзистора через другий резистор з'єднай з першим виводом для підключення джерела живлення. Колектор через світдіод оптрона подключен до колектору другого транзистора, емітер якого з'єднай з другим виводом для підключення джерела живлення. База першого транзистора через паралельно з'єднані конденсатор та розмикаючий контакт підключено до бази другого іранзистора. А управляючий електрод фототиристора оптрона через третій резистор підключен до другого виводу обмотки єлектромагнитного реле. Прилад для включення електромагнітного реле змінного струму відрізняється ВІД прототипа ТИМ, ЩО В НЬОГО введени третій резистор і оптрон, який містить пару свїтлодіод-фототирйор. При цьому анод та катод фототиристора оптрона підключені паралельно першому резистору. Емітер першого транзистора через другий резистор з'єднай з першим виводом для підключення джерела живлення. Колектор через світлодіод оптрона підключен до колектору другого транзистора, емітер якого з'єднай з другим виводом для підключення джерела живлення. База з'єднана з другим виводом конденсатора і розмикаючим контактом, управляючий електрод фотогиристора оптрона через третій резистор підключен до другого виводу обмотки електромагнітного реле. Між сукупністю суттєвих ознак цього винахіду та досягнутим технічним резултатом є слідуючий причиннонаслідковий зв'язок. Технічние рішення буде досягнуте, як що в приладі міститься сукупність усіх суттєвих ознак. При відсутності в технічному рішенні всієї сукупності ознак, перелічених в формулі, технічний результат не буде досягнутий. На кресленні наведена схема приладу. Прилад для включення електромагнітного реле змінного струму містить обмоіку електромагнітного реле 1, розмикаючий контакт 2, перший 3 транзистор р-п-р гнна, другий 4 транзистор п-р-й гипа, перший 5 другий 6 га третій 7 резистори, конденсатор 8, оптрон 9, який містить пару: світлодіодфотогиристор, перший 10 і другий 11 виводи для підключення джерела живлення. Преший вивод першого 5 резистора з'єднай з першим 10 виводом для підключення джерела живлення. Перший і другий виводи обмотки електромагнітного реле 1 з'єднані відповідно з другим 11 виводом для підключення джерела живлення і другим виводом першого 5 резистора. Фототиристор оптрону 9 підключен паралельно першому 5 резистору, емітер першого 3 транзистора через другий 6 резистор з'єднай з першим 10 виводом для підключення джерела живлення. Колектор через світлодіод оптрону 9 пщключен до колектора другого 4 транзистора, емитер якого з'єднай з другим 11 виводом для підключення джерела живлення. База першого 3 транзистора через паралельно з'єднані конденсатор 8 та розмикаючий контакт 2 підключена до бази другого 4 транзистора. Управляючий електрод фототиристора оптрону 9 через третій 7 резистор підключен до другого виводу обмотки електромагнітного реле. Прилад для включення електромагнітного реле змінного струму працює слідуючим чином. Коли на виводи 10 і 11 подається напруга змінного струму, то через обмотку реле 1 тече струм по ланцюгу: рзнетор 5, обмотка реле 1, котрий не може визвати спрацьовування реле, так як цей струм розрахован тільки на удержання якірареле, яке вже спрацювало. При появленні на виводі 10 позитивних напівхвиль напруги змінного струму, струм начинае проходити по ланцюгу: резистор 6, перехід емігер-база іранзисюра 3, контакт 2 та перехід база-емітер транзистора 4. Емітерні переходи транзисторів 3, 4 зміщуються в прямому напрямкку та транзистори 3, 4 працюють в инжекціонному режимі. Носії заряду, ннжектированні із емитерів транзисторів (дірки для транзистора 3 та електрони для транзистора 4), проходячи область бази, екстрагируться колекторами. За рахунок надлишкового заряду дірок в колекторі транзистора 3 виникає позитивний инжекторний поіеціал, а в наслідок надлишкового заряда електронів в колекторі транзистора 4 виникає негативний потенціал Між колекторами транзисторів 3 і 4 вянякає інжекторна напруга, котра прикладається до світлодіода оптрона 9, світлодіод оптрона 9 випромінює світло, в наслідок чого фототиристор оптрона 9 огпнрається і через нього протікає струм по ланцюгу: вивід 10, фототиристор оптрона 9, обмотка реле 1, вивід 2. Єлектромагштне реле спрацьовує, і розмикає свій контакт 2, но базовий струм транзисторів 3 та 4 продовжує проникати через конденсатор 8, в наслідок чого світлодіод оптрона 9 продовжує випромінюваті світло. Коли конденсатор 8 буде заряжений, проходження тока через базові ланцюги транзисторів припиняється, транзистори 3 і 4 запираються, в наслідок чого фотоіиристор оптрона 9 вже не відпирається при появленні позитивних полухвиль напруги змінного струму на виводі 10. Через обмотку реле 1 протікає значно менший струм утримання (струм резистора 5). Прн появленні на виводі 10 негативних напівхвнль напруги змінного струму транзистори 3 і 4 і фототнристори оптрона 9 заперті. Таким чином, спрацьовування електромагнітного реле змінного струму здійснюється за рахунок малочасового протікання через обмотку реле 1 імпульсів струму позитивної полярності та змінного струму удержання. При відключенні джерела живлення обмотка реле 1 обезструмується та контакт 2 замикаєтьсся, розряжаючи при цьому конденсатор 8. Функціональні можливості запропонованого приладу для включення електромагнітного реле змінного струму ширше, ніж у відомих. Цей прилад дозволює вмикати різні електромагнітні реле, призначені для праці не тільки в низьковольтних, але і в високовольтних ланцюгах змінного струму. Від зоявника: Проректор з науков ГВ. Багров. ПРИЛАД ДЛЯ ВВІМКНЕННЯ ЕІЕКТРОМАГШТНОГО РЕЛЕ ЗМІННОГО щ 10 6 2 І ОТРУШ 7 1 8 11 0 Автор: ТКАЧОВ А.1.
