Полімерна композиція

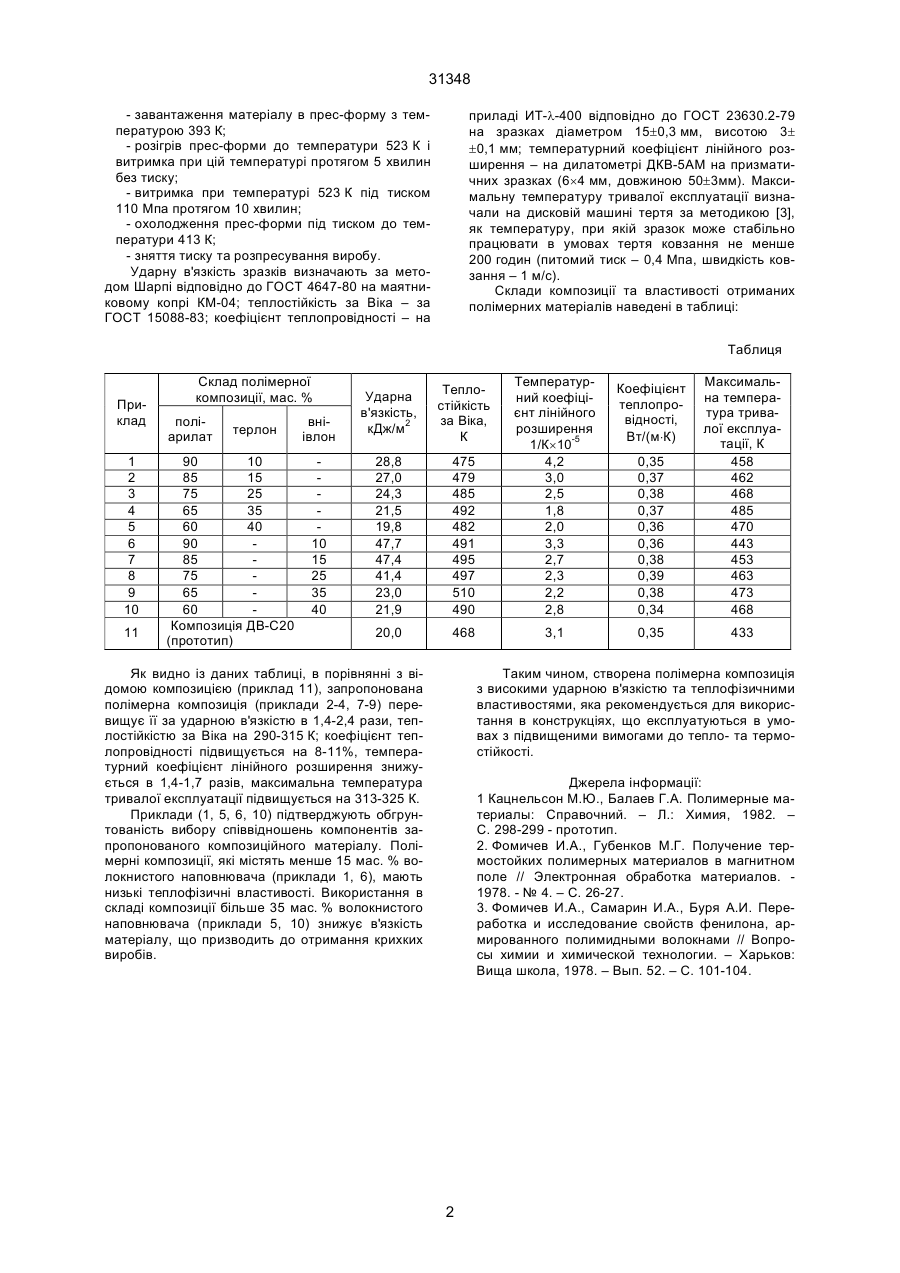

Полімерна композиція, яка містить поліарилат на основі дифенілопропану та дихлорангідридів ізофталевої і терефталевої кислот і волокнистий наповнювач, яка відрізняється тим, що як волокнистий наповнювач використовують наповнювач, вибраний із групи, що містить поліамідні та полігетероариленові волокна, при такому співвідношенні компонентів, мас. %: поліарилат 65-85 волокнистий наповнювач 15-35. (19) (21) 98084361 (22) 11.08.1998 (24) 15.12.2000 (33) UA (46) 15.12.2000, Бюл. № 7, 2000 р. (72) Буря Олександр Іванович, Чигвінцева Ольга Павлівна (73) ДНІПРОПЕТРОВСЬКИЙ ДЕРЖАВНИЙ АГРАРНИЙ УНІВЕРСИТЕТ 31348 - завантаження матеріалу в прес-форму з температурою 393 К; - розігрів прес-форми до температури 523 К і витримка при цій температурі протягом 5 хвилин без тиску; - витримка при температурі 523 К під тиском 110 Мпа протягом 10 хвилин; - охолодження прес-форми під тиском до температури 413 К; - зняття тиску та розпресування виробу. Ударну в'язкість зразків визначають за методом Шарпі відповідно до ГОСТ 4647-80 на маятниковому копрі КМ-04; теплостійкість за Віка – за ГОСТ 15088-83; коефіцієнт теплопровідності – на приладі ИТ-l-400 відповідно до ГОСТ 23630.2-79 на зразках діаметром 15±0,3 мм, висотою 3± ±0,1 мм; температурний коефіцієнт лінійного розширення – на дилатометрі ДКВ-5АМ на призматичних зразках (6´4 мм, довжиною 50±3мм). Максимальну температуру тривалої експлуатації визначали на дисковій машині тертя за методикою [3], як температуру, при якій зразок може стабільно працювати в умовах тертя ковзання не менше 200 годин (питомий тиск – 0,4 Мпа, швидкість ковзання – 1 м/с). Склади композиції та властивості отриманих полімерних матеріалів наведені в таблиці: Таблиця Приклад 1 2 3 4 5 6 7 8 9 10 11 Склад полімерної композиції, мас. % поліарилат терлон 90 10 85 15 75 25 65 35 60 40 90 85 75 65 60 Композиція ДВ-С20 (прототип) вніівлон 10 15 25 35 40 Ударна в'язкість, кДж/м2 Теплостійкість за Віка, К 28,8 27,0 24,3 21,5 19,8 47,7 47,4 41,4 23,0 21,9 475 479 485 492 482 491 495 497 510 490 Температурний коефіцієнт лінійного розширення 1/К´10-5 4,2 3,0 2,5 1,8 2,0 3,3 2,7 2,3 2,2 2,8 20,0 468 3,1 0,35 0,37 0,38 0,37 0,36 0,36 0,38 0,39 0,38 0,34 Максимальна температура тривалої експлуатації, К 458 462 468 485 470 443 453 463 473 468 0,35 433 Коефіцієнт теплопровідності, Вт/(м×К) Таким чином, створена полімерна композиція з високими ударною в'язкістю та теплофізичними властивостями, яка рекомендується для використання в конструкціях, що експлуатуються в умовах з підвищеними вимогами до тепло- та термостійкості. Як видно із даних таблиці, в порівнянні з відомою композицією (приклад 11), запропонована полімерна композиція (приклади 2-4, 7-9) перевищує її за ударною в'язкістю в 1,4-2,4 рази, теплостійкістю за Віка на 290-315 К; коефіцієнт теплопровідності підвищується на 8-11%, температурний коефіцієнт лінійного розширення знижується в 1,4-1,7 разів, максимальна температура тривалої експлуатації підвищується на 313-325 К. Приклади (1, 5, 6, 10) підтверджують обгрунтованість вибору співвідношень компонентів запропонованого композиційного матеріалу. Полімерні композиції, які містять менше 15 мас. % волокнистого наповнювача (приклади 1, 6), мають низькі теплофізичні властивості. Використання в складі композиції більше 35 мас. % волокнистого наповнювача (приклади 5, 10) знижує в'язкість матеріалу, що призводить до отримання крихких виробів. Джерела інформації: 1 Кацнельсон М.Ю., Балаев Г.А. Полимерные материалы: Справочний. – Л.: Химия, 1982. – С. 298-299 - прототип. 2. Фомичев И.А., Губенков М.Г. Получение термостойких полимерных материалов в магнитном поле // Электронная обработка материалов. 1978. - № 4. – С. 26-27. 3. Фомичев И.А., Самарин И.А., Буря А.И. Переработка и исследование свойств фенилона, армированного полимидными волокнами // Вопросы химии и химической технологии. – Харьков: Вища школа, 1978. – Вып. 52. – С. 101-104. 2 31348 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 35 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
