Механізм голки швейно-обметувальної машини

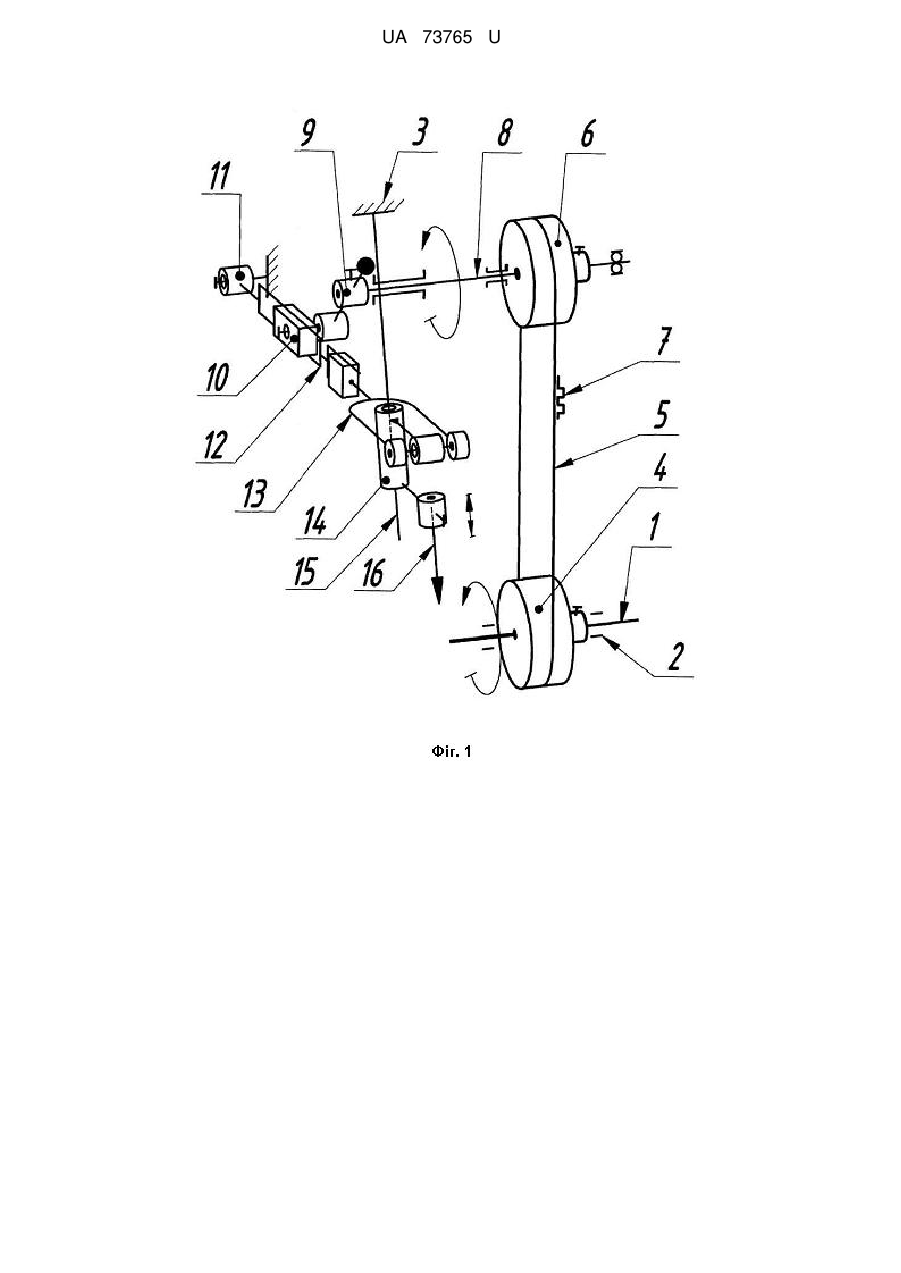

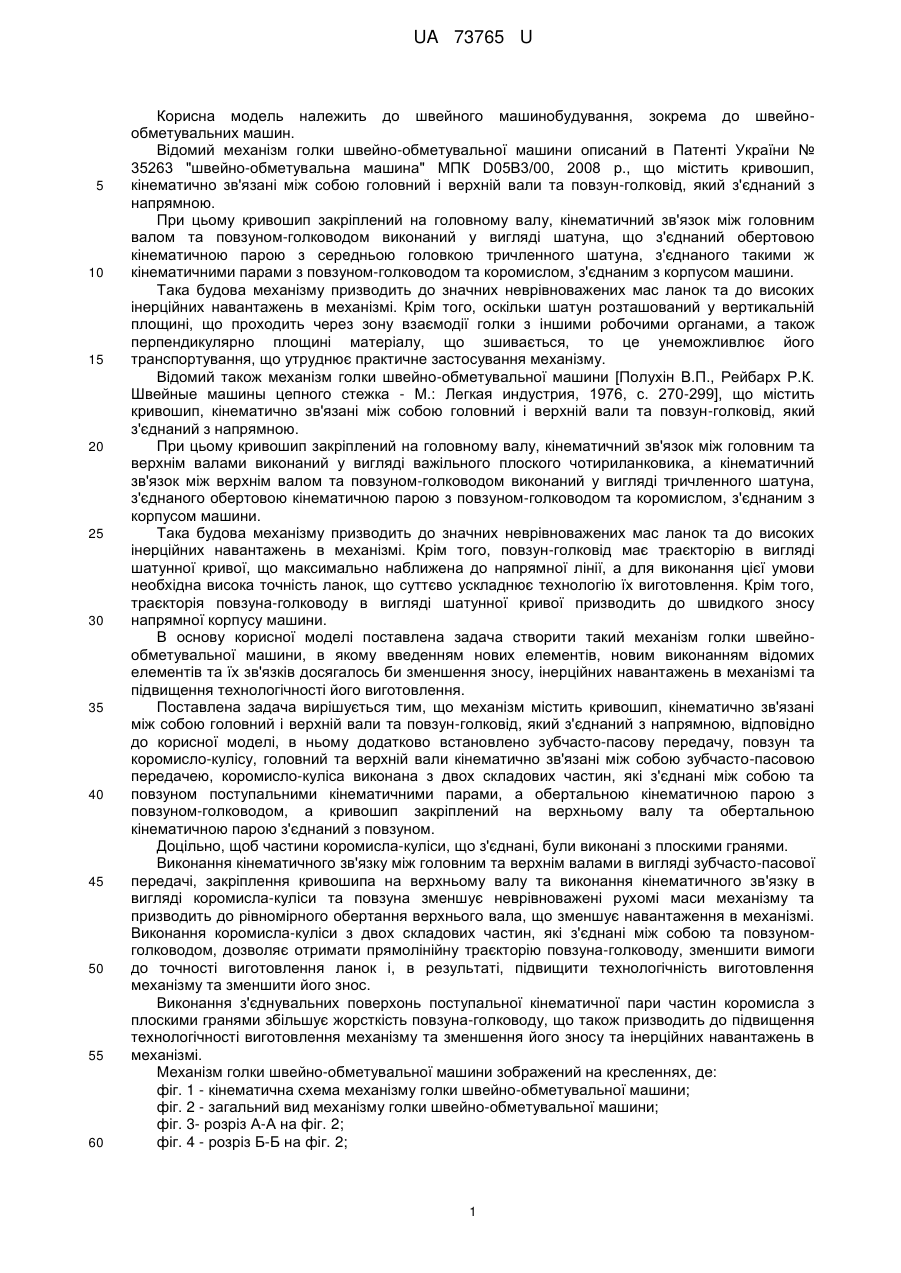

Реферат: UA 73765 U UA 73765 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до швейного машинобудування, зокрема до швейнообметувальних машин. Відомий механізм голки швейно-обметувальної машини описаний в Патенті України № 35263 "швейно-обметувальна машина" МПК D05B3/00, 2008 p., що містить кривошип, кінематично зв'язані між собою головний і верхній вали та повзун-голковід, який з'єднаний з напрямною. При цьому кривошип закріплений на головному валу, кінематичний зв'язок між головним валом та повзуном-голководом виконаний у вигляді шатуна, що з'єднаний обертовою кінематичною парою з середньою головкою тричленного шатуна, з'єднаного такими ж кінематичними парами з повзуном-голководом та коромислом, з'єднаним з корпусом машини. Така будова механізму призводить до значних неврівноважених мас ланок та до високих інерційних навантажень в механізмі. Крім того, оскільки шатун розташований у вертикальній площині, що проходить через зону взаємодії голки з іншими робочими органами, а також перпендикулярно площині матеріалу, що зшивається, то це унеможливлює його транспортування, що утруднює практичне застосування механізму. Відомий також механізм голки швейно-обметувальної машини [Полухін В.П., Рейбарх Р.К. Швейные машины цепного стежка - М.: Легкая индустрия, 1976, с. 270-299], що містить кривошип, кінематично зв'язані між собою головний і верхній вали та повзун-голковід, який з'єднаний з напрямною. При цьому кривошип закріплений на головному валу, кінематичний зв'язок між головним та верхнім валами виконаний у вигляді важільного плоского чотириланковика, а кінематичний зв'язок між верхнім валом та повзуном-голководом виконаний у вигляді тричленного шатуна, з'єднаного обертовою кінематичною парою з повзуном-голководом та коромислом, з'єднаним з корпусом машини. Така будова механізму призводить до значних неврівноважених мас ланок та до високих інерційних навантажень в механізмі. Крім того, повзун-голковід має траєкторію в вигляді шатунної кривої, що максимально наближена до напрямної лінії, а для виконання цієї умови необхідна висока точність ланок, що суттєво ускладнює технологію їх виготовлення. Крім того, траєкторія повзуна-голководу в вигляді шатунної кривої призводить до швидкого зносу напрямної корпусу машини. В основу корисної моделі поставлена задача створити такий механізм голки швейнообметувальної машини, в якому введенням нових елементів, новим виконанням відомих елементів та їх зв'язків досягалось би зменшення зносу, інерційних навантажень в механізмі та підвищення технологічності його виготовлення. Поставлена задача вирішується тим, що механізм містить кривошип, кінематично зв'язані між собою головний і верхній вали та повзун-голковід, який з'єднаний з напрямною, відповідно до корисної моделі, в ньому додатково встановлено зубчасто-пасову передачу, повзун та коромисло-кулісу, головний та верхній вали кінематично зв'язані між собою зубчасто-пасовою передачею, коромисло-куліса виконана з двох складових частин, які з'єднані між собою та повзуном поступальними кінематичними парами, а обертальною кінематичною парою з повзуном-голководом, а кривошип закріплений на верхньому валу та обертальною кінематичною парою з'єднаний з повзуном. Доцільно, щоб частини коромисла-куліси, що з'єднані, були виконані з плоскими гранями. Виконання кінематичного зв'язку між головним та верхнім валами в вигляді зубчасто-пасової передачі, закріплення кривошипа на верхньому валу та виконання кінематичного зв'язку в вигляді коромисла-куліси та повзуна зменшує неврівноважені рухомі маси механізму та призводить до рівномірного обертання верхнього вала, що зменшує навантаження в механізмі. Виконання коромисла-куліси з двох складових частин, які з'єднані між собою та повзуномголководом, дозволяє отримати прямолінійну траєкторію повзуна-голководу, зменшити вимоги до точності виготовлення ланок і, в результаті, підвищити технологічність виготовлення механізму та зменшити його знос. Виконання з'єднувальних поверхонь поступальної кінематичної пари частин коромисла з плоскими гранями збільшує жорсткість повзуна-голководу, що також призводить до підвищення технологічності виготовлення механізму та зменшення його зносу та інерційних навантажень в механізмі. Механізм голки швейно-обметувальної машини зображений на кресленнях, де: фіг. 1 - кінематична схема механізму голки швейно-обметувальної машини; фіг. 2 - загальний вид механізму голки швейно-обметувальної машини; фіг. 3- розріз А-А на фіг. 2; фіг. 4 - розріз Б-Б на фіг. 2; 1 UA 73765 U 5 10 15 20 25 30 фіг. 5 - розріз В-В на фіг. 3. Механізм голки швейно-обметувальної машини містить головний вал 1 (фіг. 1-5), який рухомо встановлений в підшипниках 2, які закріплені в корпусі 3 машини. На головному валу 1 закріплений ведучий шків 4, який зубчастим пасом 5 з'єднаний з веденим шківом 6 (шківи 4, 6 та пас 5 утворюють разом зубчасто-пасову передачу 7). Ведений шків 6 закріплений на верхньому валу 8, на кінці якого закріплений кривошип 9. Кривошип 9 з'єднаний з повзуном 10, що в свою чергу з'єднаний з коромислом-кулісою 11, яка виконана з частин 12 та 13, які з'єднані поступальною кінематичною парою між собою. Частина 12 коромисла-куліси 11 з'єднана обертальною кінематичною парою з корпусом 3, а частина 13 з'єднана такою ж парою з повзуном-голководом 14, який з'єднаний з напрямною 15 корпуса 3. На повзуні-голководі 14 закріплена голка 16. Механізм голки швейно-обметувальної машини працює наступним чином: обертальний рух головного вала 1 приводить до обертального руху ведучий шків 4, за допомогою зубчастого паса 5 перетворюється в обертальний рух веденого шківа 6, верхнього вала 8 та кривошипа 9. Обертальний рух кривошипа 9 через повзун 10 перетворюється в коливний рух коромислакуліси 11 та відносно-поступальний рух його складових частин 12 та 13, внаслідок чого, коливний рух перетворюється в зворотно-поступальний рух повзуна-голководу 14 та голки 16 відносно нерухомої напрямної 15 корпуса 3. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Механізм голки швейно-обметувальної машини, що містить кривошип, кінематично зв'язані між собою головний і верхній вали та повзун-голковід, який з'єднаний з напрямною, який відрізняється тим, що в ньому додатково встановлено зубчасто-пасову передачу, повзун та коромисло-кулісу, головний та верхній вали кінематично зв'язані між собою зубчасто-пасовою передачею, коромисло-куліса виконана з двох складових частин, які з'єднані між собою та повзуном поступальними кінематичними парами, а обертальною кінематичною парою з повзуном-голководом, кривошип закріплений на верхньому валу та обертальною кінематичною парою з'єднаний з повзуном. 2. Механізм голки швейно-обметувальної машини за п. 1, який відрізняється тим, що частини коромисла-куліси, що з'єднані, виконані з плоскими гранями. 2 UA 73765 U 3 UA 73765 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
