Пристрій керування променем фар

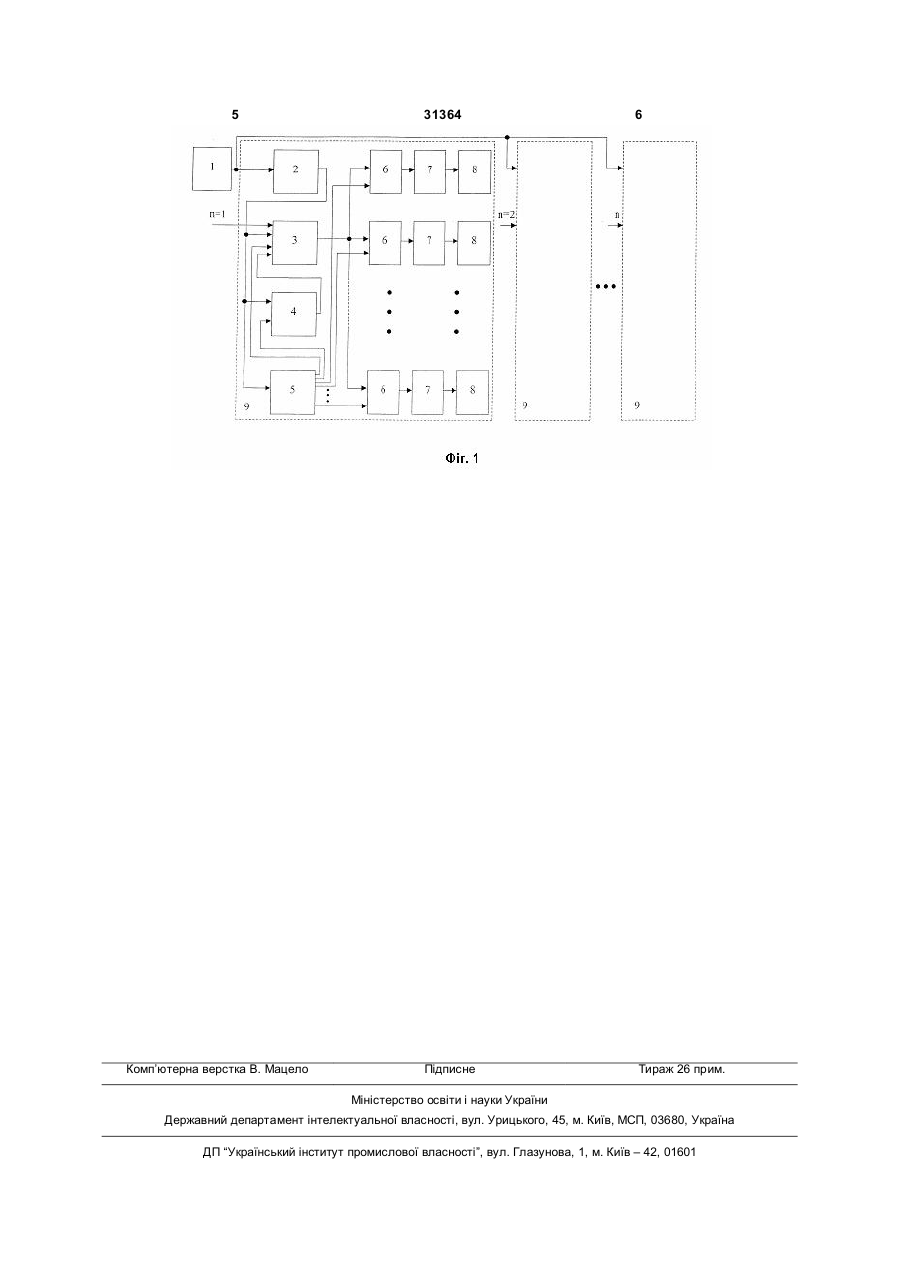

Пристрій керування променем ФАР, що містить керуючу ЕОМ, послідовний порт якої з'єднаний із входами приймальних регістрів всіх обчислювачів стовпців, вихід приймального регістра з'єднаний з одним із входів блока множення і входом блока синхронізації, один вихід 3 31364 4 Причинно-наслідковий зв'язок між сукупністю синхронізації 5, причому в ОЗП 4 кожного ознак корисної моделі і технічним результатом обчислювача стовпців 9 записуються коди полягає в такому. технологічних поправок Pmn, що відповідають Завдяки тому, що в пристрій керування номеру стовпця n і номеру рядка m. променем ФАР введений блок ОЗП, один вхід Далі керуючою ЕОМ 1 обчислюються фазові якого підключений до виходу прийомного регістра, набіги по формулі (1) для рядка Тх і фазові набіги другий вхід з'єднаний з другим виходом блоку для стовпця Ту і з її виходу по послідовному порту синхронізації, а вихід з'єднаний з першим входом передаються на входи прийомних регістрів 2 усіх n блоку множення, розширюються функціональні обчислювачів стовпців 9. можливості пристрою керування променем ФАР. Фазові набіги по рядку Тх і фазові набіги по Структурна схема пристрою керування стовпці Ту з виходів прийомних регістрів 2 променем ФАР приведена на Фіг.1. надходять на блоки множення 3. У блоках Пристрій керування променем ФАР містить множення 3 всіх обчислювачів стовпців 9 керуючу ЕОМ 1, послідовний порт якої з'єднаний з обчислюються коди фаз Фmn для кожного входами прийомних регістрів 2 всіх обчислювачів фазообертача 8 по формулі: (1) Фmn=Тх × m+Ту × n+Pmn, стовпців 9. Вихід прийомного регістра 2 з'єднаний де з одним входом блоку множення 3, одним входом m - кількість рядків у пристрої керування блоку ОЗП 4 і входом блоку синхронізації 5. Один променем ФАР; вихід блоку синхронізації 5 з'єднаний із другим n - кількість стовпців у пристрої керування входом блоку множення 3, другий вихід блоку променем ФАР. синхронізації 5 з'єднаний із другим входом блоку Коди фаз Фmn для кожного фазообертача 8 ОЗП 4, а інші виходи блоку синхронізації 5 обчислюються одночасно для всіх n обчислювачів підключені до входів запису блоків регістрів 6. стовпців 9. З виходів блоків синхронізації 5 на Вихід блоку ОЗП 4 з'єднаний з першим входом входи помножувачів 3 усіх n обчислювачів блоку множення 3, вихід блоку множення 3 стовпців 9 надходять коди номерів рядків m. Коди з'єднаний з інформаційними входами блоків номерів стовпців від 1 до n на входи блоків регістрів 6, а їхні виходи підключені до входів множення 3 всіх обчислювачів стовпців 9 задані блоків ключів 7. Виходи блоків ключів 7 з'єднані монтажним способом. Адреси кодів технологічних відповідно з входами фазообертачів 8. поправок Pmn з виходів блоків синхронізації 5 усіх Пристрій керування променем ФАР працює n обчислювачів стовпців 9 надходять на входи таким чином. ОЗП 4. Коди технологічних поправок Pmn для всіх Пристрій керування променем ФАР працює по номерів рядків m зберігаються в ОЗП 4 усіх n рядково-стовпцевому принципу. Для оптимального обчислювачів стовпців 9. Ці коди з виходів ОЗП 4 рішення проблеми швидкодія вартість подаються на вхід блоку множення 3 кожного обчислювачі кодів фаз для фазообертачів 8 обчислювача стовпця 9. Блоки множення 3 установлені тільки для стовпців і називаються виконані на арифметико-логічних пристроях і обчислювачами стовпців 9. Їхня кількість дорівнює дозволяють по черзі виконувати операції n, де n -кількість стовпців у пристрої керування множення і підсумовування по формулі (1). променем ФАР. З виходу керуючої ЕОМ 1 з її пам'яті по У блоці множення 3 кожного обчислювача послідовному порту коди технологічних поправок стовпця 9 обчислюються коди фаз за формулою Pmn надходять на входи прийомних регістрів 2 n (1) і подаються на інформаційні входи блоків обчислювачів стовпців 9. регістрів 6. Коди фаз по черзі записуються в блоки Технологічні поправки Pmn вимірюють під час регістрів 6 імпульсами з виходів блоку регулювальних чи ремонтних робіт ФАР для синхронізації 5, що надходять на входи запису кожного рядка m кожного стовпця n. Технологічні регістрів 6. Логічні рівні кодів фаз з виходів блоків поправки Pmn являють собою коди, які необхідно регістрів 6 перетворюються блоками ключів 7 до додати до формули (1) для одержання необхідної рівнів, необхідних для керування фазообертачами точності установки діаграми спрямованості і 8. Таким чином, за рахунок введення блоку ОЗП заданого рівня бічних пелюстків ФАР. 4, забезпечується розширення функціональної Прийомні регістри 2 n обчислювачів стовпців 9 можливості пристрою керування променем ФАР, з виходу керуючої ЕОМ 1 приймають коди що полягає в електронній корекції параметрів ФАР технологічних поправок Pmn. Коди поправок, у процесі виготовлення антени і після ремонтних прийняті прийомним регістром 2 записуються в робіт. ОЗП 4 за адресами, заданими блоком 5 Комп’ютерна верстка В. Мацело 31364 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
