Розподільник з регульованим зазором
Номер патенту: 31435
Опубліковано: 10.04.2008
Автори: Абрамова Любов Миколаївна, Роганов Максім Леонідович, Роганов Лев Леонідович
Формула / Реферат
Розподільник з регульованим зазором, що містить корпус з отворами для підведення і відведення рідини, центральний отвір з розширенням у зонах підведення і відведення, східчастий золотник, розташований у центральному отворі з можливістю осьового переміщення вздовж корпусу, який відрізняється тим, що на східцях золотника між золотником і корпусом розташовані закріплені в осьовому напрямку втулки, ущільнені по своїх краях з золотником, наприклад, гумовими кільцями, а у золотнику виконані отвори, розташовані між ущільненнями втулок і з'єднані через золотник з джерелом тиску.
Текст

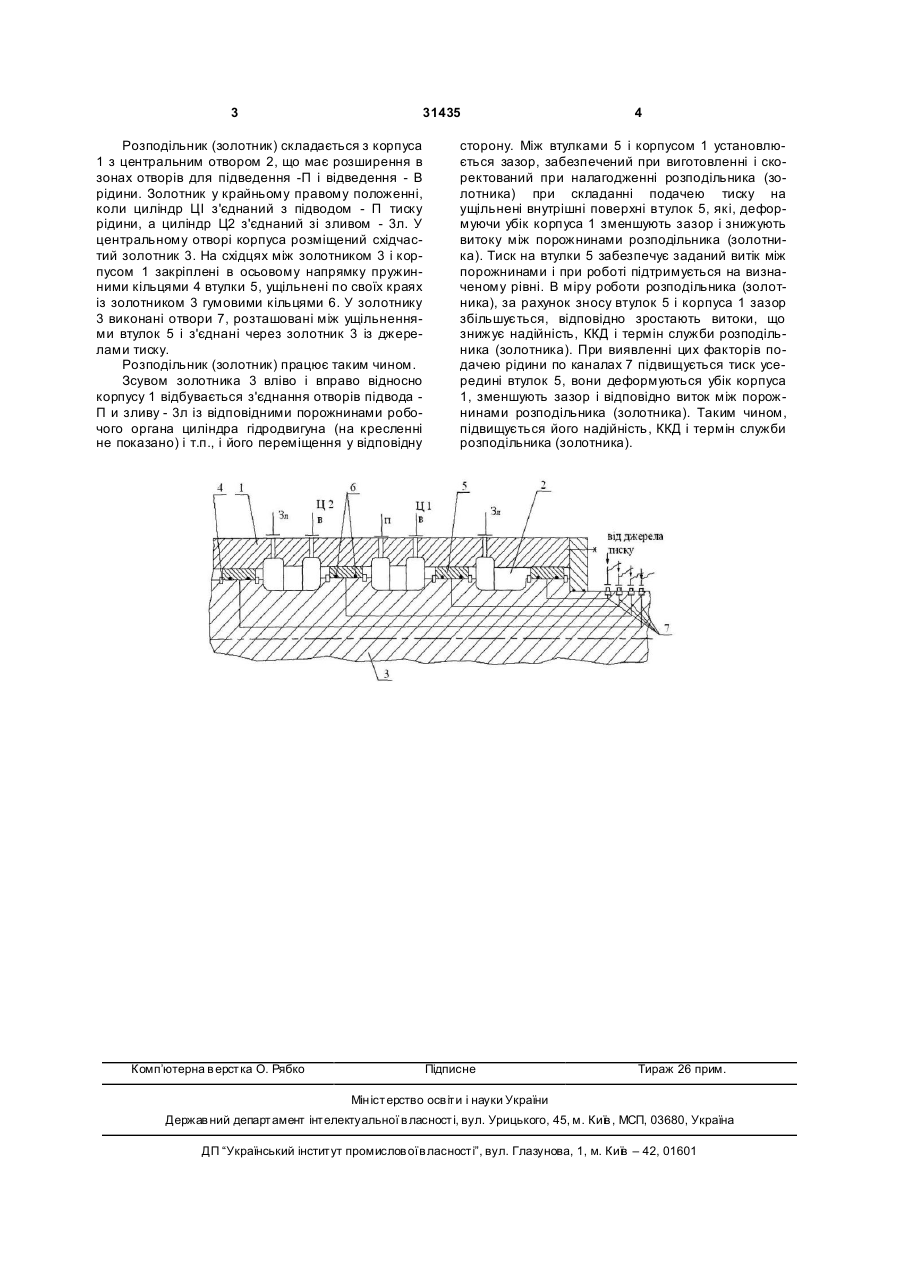

Розподільник з регульованим зазором, що містить корпус з отворами для підведення і відве 3 31435 Розподільник (золотник) складається з корпуса 1 з центральним отвором 2, що має розширення в зонах отворів для підведення -П і відведення - В рідини. Золотник у крайньому правому положенні, коли циліндр ЦІ з'єднаний з підводом - П тиску рідини, а циліндр Ц2 з'єднаний зі зливом - 3л. У центральному отворі корпуса розміщений східчастий золотник 3. На східцях між золотником 3 і корпусом 1 закріплені в осьовому напрямку пружинними кільцями 4 втулки 5, ущільнені по своїх краях із золотником 3 гумовими кільцями 6. У золотнику 3 виконані отвори 7, розташовані між ущільненнями втулок 5 і з'єднані через золотник 3 із джерелами тиску. Розподільник (золотник) працює таким чином. Зсувом золотника 3 вліво і вправо відносно корпусу 1 відбувається з'єднання отворів підвода П и зливу - 3л із відповідними порожнинами робочого органа циліндра гідродвигуна (на кресленні не показано) і т.п., і його переміщення у відповідну Комп’ютерна в ерстка О. Рябко 4 сторону. Між втулками 5 і корпусом 1 установлюється зазор, забезпечений при виготовленні і скоректований при налагодженні розподільника (золотника) при складанні подачею тиску на ущільнені внутрішні поверхні втулок 5, які, деформуючи убік корпуса 1 зменшують зазор і знижують витоку між порожнинами розподільника (золотника). Тиск на втулки 5 забезпечує заданий витік між порожнинами і при роботі підтримується на визначеному рівні. В міру роботи розподільника (золотника), за рахунок зносу втулок 5 і корпуса 1 зазор збільшується, відповідно зростають витоки, що знижує надійність, ККД і термін служби розподільника (золотника). При виявленні цих факторів подачею рідини по каналах 7 підвищується тиск усередині втулок 5, вони деформуються убік корпуса 1, зменшують зазор і відповідно виток між порожнинами розподільника (золотника). Таким чином, підвищується його надійність, ККД і термін служби розподільника (золотника). Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
