Гідродинамічна установка для отримання біодизельного палива

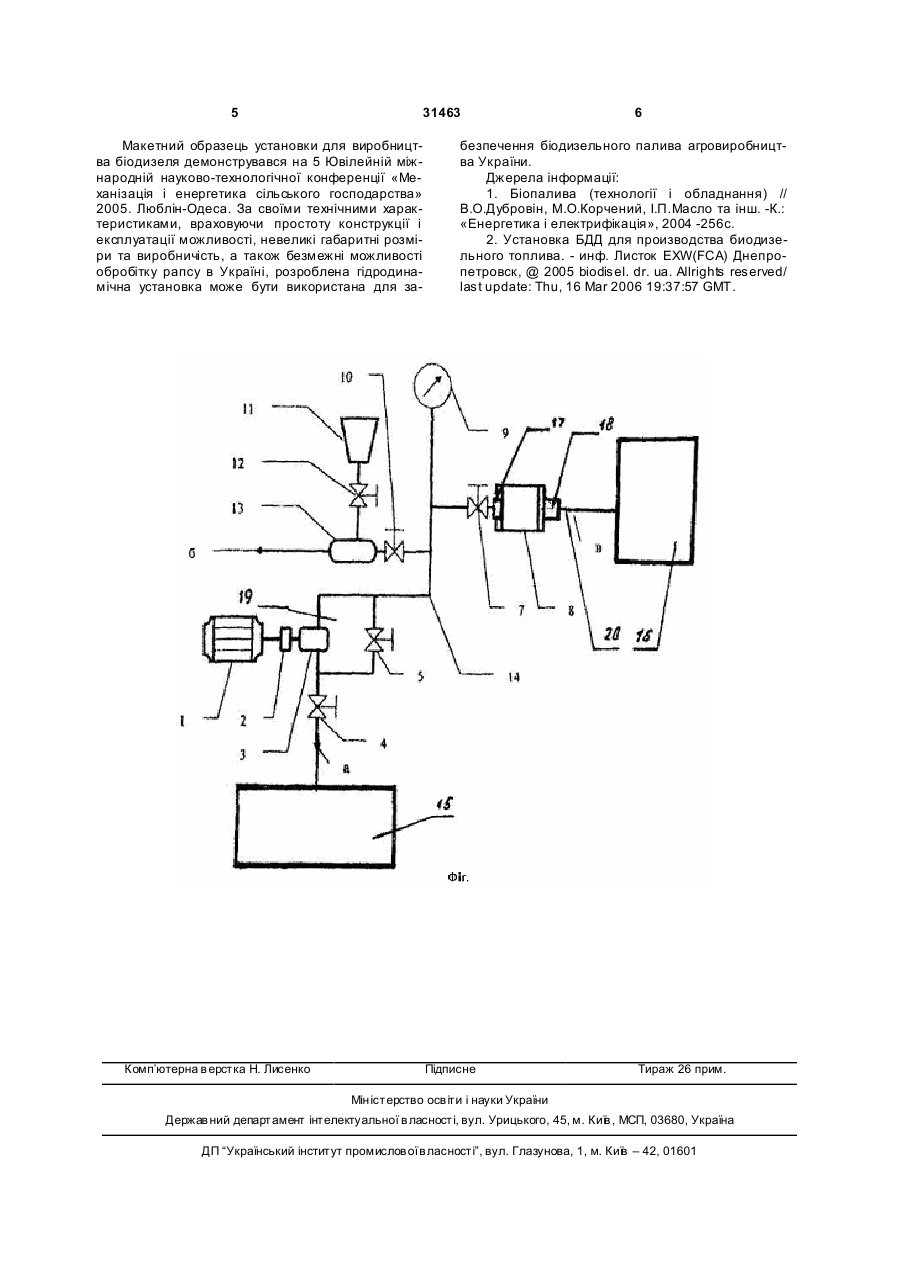

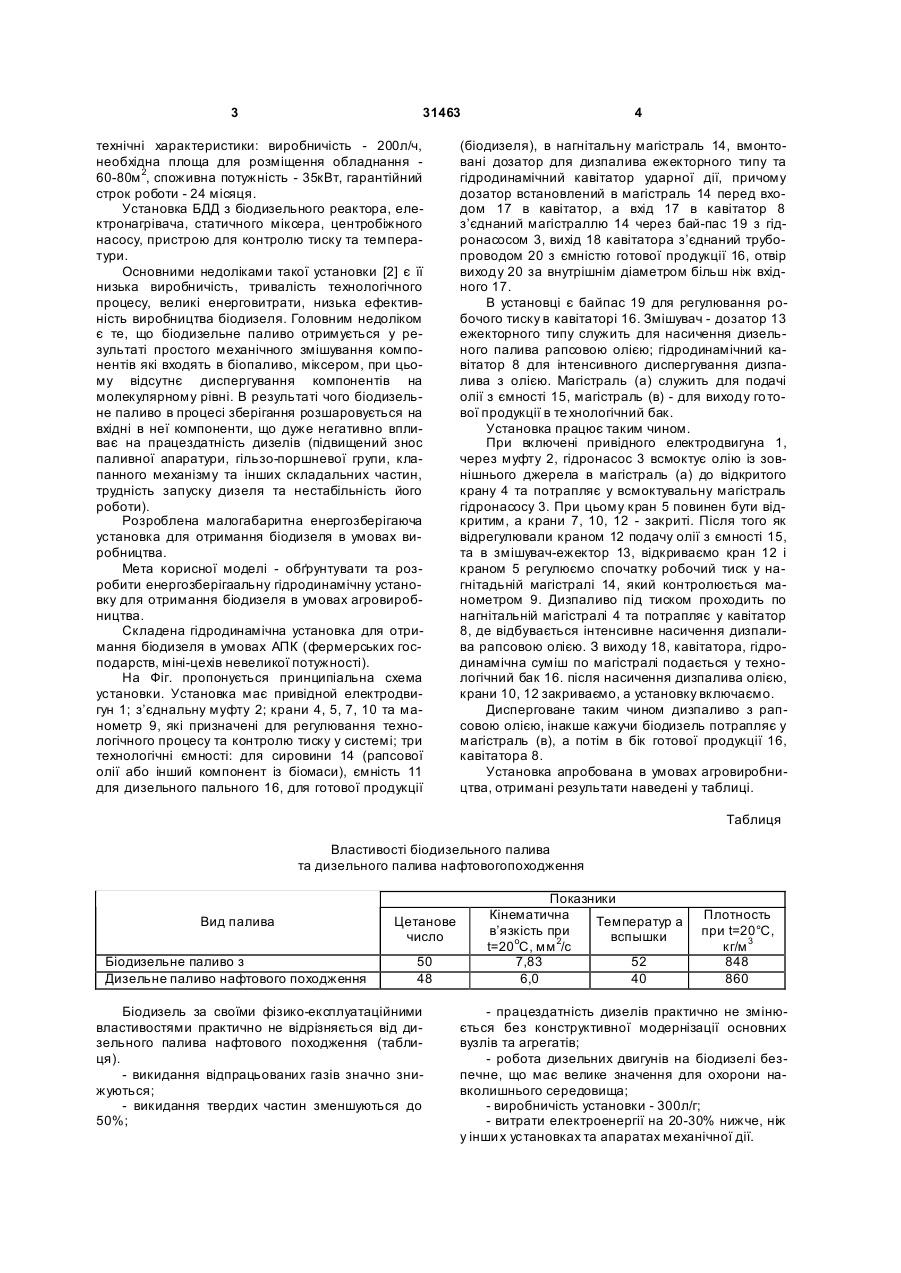

Гідродинамічна установка для отримання біодизельного палива, що містить гідростанцію, яка складається з електродвигуна, муфти та гідронасоса, технологічні ємності для рапсової олії, диз 3 31463 технічні характеристики: виробничість - 200л/ч, необхідна площа для розміщення обладнання 60-80м 2, споживна потужність - 35кВт, гарантійний строк роботи - 24 місяця. Установка БДД з біодизельного реактора, електронагрівача, статичного міксера, центробіжного насосу, пристрою для контролю тиску та температури. Основними недоліками такої установки [2] є її низька виробничість, тривалість технологічного процесу, великі енерговитрати, низька ефективність виробництва біодизеля. Головним недоліком є те, що біодизельне паливо отримується у результаті простого механічного змішування компонентів які входять в біопаливо, міксером, при цьому відсутнє диспергування компонентів на молекулярному рівні. В результаті чого біодизельне паливо в процесі зберігання розшаровується на вхідні в неї компоненти, що дуже негативно впливає на працездатність дизелів (підвищений знос паливної апаратури, гільзо-поршневої групи, клапанного механізму та інших складальних частин, трудність запуску дизеля та нестабільність його роботи). Розроблена малогабаритна енергозберігаюча установка для отримання біодизеля в умовах виробництва. Мета корисної моделі - обґрунтувати та розробити енергозберігаальну гідродинамічну установку для отримання біодизеля в умовах агровиробництва. Складена гідродинамічна установка для отримання біодизеля в умовах АПК (фермерських господарств, міні-цехів невеликої потужності). На Фіг. пропонується принципіальна схема установки. Установка має привідной електродвигун 1; з’єднальну муфту 2; крани 4, 5, 7, 10 та манометр 9, які призначені для регулювання технологічного процесу та контролю тиску у системі; три технологічні ємності: для сировини 14 (рапсової олії або інший компонент із біомаси), ємність 11 для дизельного пального 16, для готової продукції 4 (біодизеля), в нагнітальну магістраль 14, вмонтовані дозатор для дизпалива ежекторного типу та гідродинамічний кавітатор ударної дії, причому дозатор встановлений в магістраль 14 перед входом 17 в кавітатор, а вхід 17 в кавітатор 8 з’єднаний магістраллю 14 через бай-пас 19 з гідронасосом 3, вихід 18 кавітатора з’єднаний трубопроводом 20 з ємністю готової продукції 16, отвір виходу 20 за внутрішнім діаметром більш ніж вхідного 17. В установці є байпас 19 для регулювання робочого тиску в кавітаторі 16. Змішувач - дозатор 13 ежекторного типу служить для насичення дизельного палива рапсовою олією; гідродинамічний кавітатор 8 для інтенсивного диспергування дизпалива з олією. Магістраль (а) служить для подачі олії з ємності 15, магістраль (в) - для виходу го тової продукції в те хнологічний бак. Установка працює таким чином. При включені привідного електродвигуна 1, через муфту 2, гідронасос 3 всмоктує олію із зовнішнього джерела в магістраль (а) до відкритого крану 4 та потрапляє у всмоктувальну магістраль гідронасосу 3. При цьому кран 5 повинен бути відкритим, а крани 7, 10, 12 - закриті. Після того як відрегулювали краном 12 подачу олії з ємності 15, та в змішувач-ежектор 13, відкриваємо кран 12 і краном 5 регулюємо спочатку робочий тиск у нагнітадьній магістралі 14, який контролюється манометром 9. Дизпаливо під тиском проходить по нагнітальній магістралі 4 та потрапляє у кавітатор 8, де відбувається інтенсивне насичення дизпалива рапсовою олією. З виходу 18, кавітатора, гідродинамічна суміш по магістралі подається у технологічний бак 16. після насичення дизпалива олією, крани 10, 12 закриваємо, а установку включаємо. Дисперговане таким чином дизпаливо з рапсовою олією, інакше кажучи біодизель потрапляє у магістраль (в), а потім в бік готової продукції 16, кавітатора 8. Установка апробована в умовах агровиробництва, отримані результати наведені у таблиці. Таблиця Властивості біодизельного палива та дизельного палива нафтовогопоходження Вид палива Цетанове число Біодизельне паливо з Дизельне паливо нафтового походження 50 48 Біодизель за своїми фізико-експлуатаційними властивостями практично не відрізняється від дизельного палива нафтового походження (таблиця). - викидання відпрацьованих газів значно знижуються; - викидання твердих частин зменшуються до 50%; Показники Кінематична Температур а в’язкість при вспышки о 2 t=20 С, мм /с 7,83 52 6,0 40 Плотность при t=20°C, кг/м 3 848 860 - працездатність дизелів практично не змінюється без конструктивної модернізації основних вузлів та агрегатів; - робота дизельних двигунів на біодизелі безпечне, що має велике значення для охорони навколишнього середовища; - виробничість установки - 300л/г; - витрати електроенергії на 20-30% нижче, ніж у інши х установках та апаратах механічної дії. 5 31463 Макетний образець установки для виробництва біодизеля демонструвався на 5 Ювілейній міжнародній науково-технологічної конференції «Механізація і енергетика сільського господарства» 2005. Люблін-Одеса. За своїми технічними характеристиками, враховуючи простоту конструкції і експлуатації можливості, невеликі габаритні розміри та виробничість, а також безмежні можливості обробітку рапсу в Україні, розроблена гідродинамічна установка може бути використана для за Комп’ютерна в ерстка Н. Лисенко 6 безпечення біодизельного палива агровиробництва України. Джерела інформації: 1. Біопалива (технології і обладнання) // В.О.Дубровін, М.О.Корчений, І.П.Масло та інш. -К.: «Енергетика і електрифікація», 2004 -256с. 2. Установка БДД для производства биодизельного топлива. - инф. Листок EXW(FCA) Днепропетровск, @ 2005 biodisel. dr. ua. Allrights reserved/ last update: Thu, 16 Mar 2006 19:37:57 GMT. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
