Занурювальний насос для водознижування

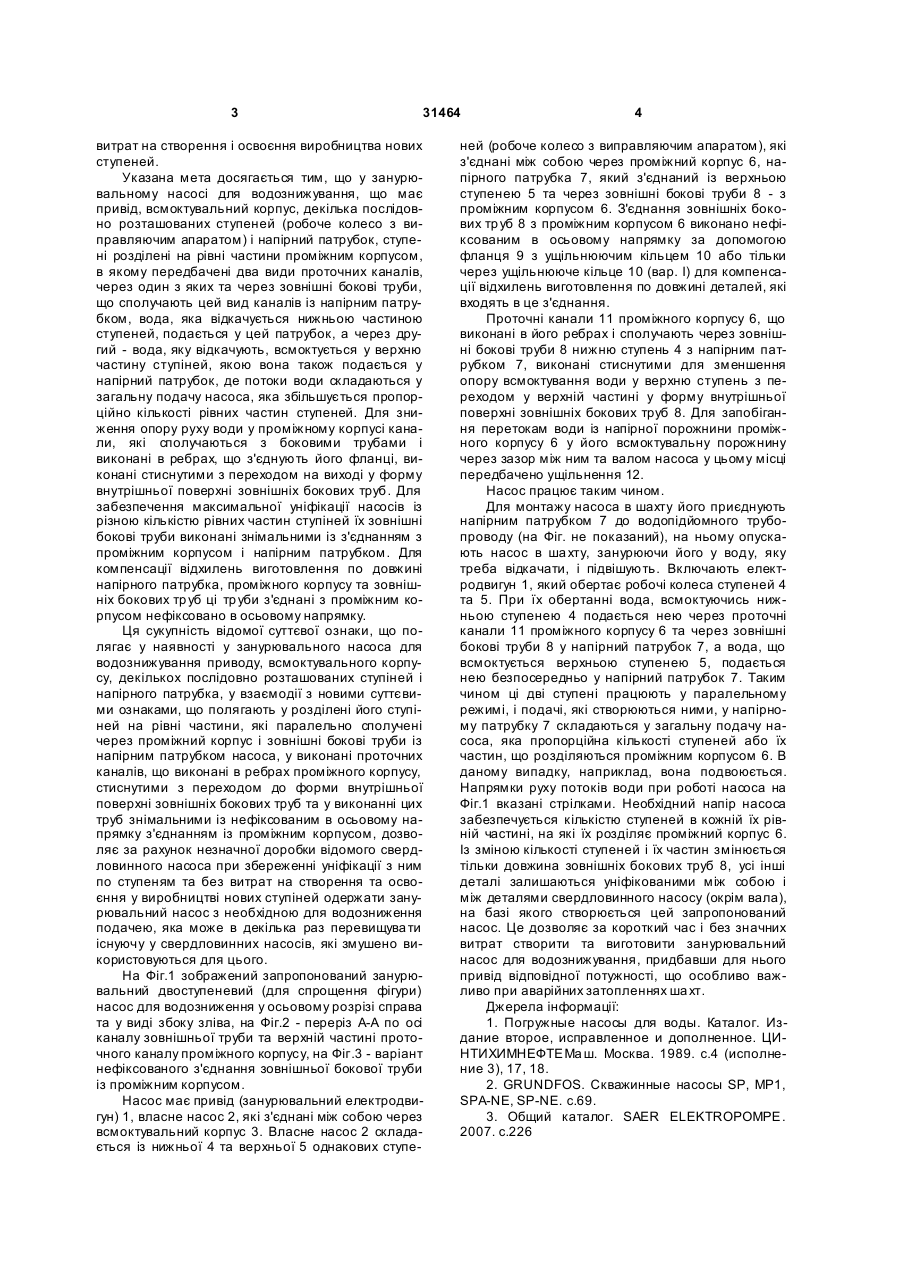

1. Занурювальний насос для водознижування, що має привід, всмоктувальний корпус, декілька послідовно розташованих ступенів (робоче колесо з виправляючим апаратом) і напірний патрубок, який відрізняється тим, що його ступені розділені на рівні частини проміжним корпусом, в якому передбачені два види проточних каналів, виконані таким чином, щоб через один із них та через зовнішні бокові труби, що сполучають цей вид каналів із напірним патрубком, вода, яка відкачується нижньою частиною ступенів, подавалася у цей патрубок, а через другий - вода, яка відкачується, 3 31464 витрат на створення і освоєння виробництва нових ступеней. Указана мета досягається тим, що у занурювальному насосі для водознижування, що має привід, всмоктувальний корпус, декілька послідовно розташованих ступеней (робоче колесо з виправляючим апаратом) і напірний патрубок, ступені розділені на рівні частини проміжним корпусом, в якому передбачені два види проточних каналів, через один з яких та через зовнішні бокові труби, що сполучають цей вид каналів із напірним патрубком, вода, яка відкачується нижньою частиною ступеней, подається у цей патрубок, а через другий - вода, яку відкачують, всмоктується у верхню частину ступіней, якою вона також подається у напірний патрубок, де потоки води складаються у загальну подачу насоса, яка збільшується пропорційно кількості рівних частин ступеней. Для зниження опору руху води у проміжному корпусі канали, які сполучаються з боковими трубами і виконані в ребрах, що з'єднують його фланці, виконані стиснутими з переходом на виході у форму внутрішньої поверхні зовнішніх бокових труб . Для забезпечення максимальної уніфікації насосів із різною кількістю рівних частин ступіней їх зовнішні бокові труби виконані знімальними із з'єднанням з проміжним корпусом і напірним патрубком. Для компенсації відхилень виготовлення по довжині напірного патрубка, проміжного корпусу та зовнішніх бокових тр уб ці тр уби з'єднані з проміжним корпусом нефіксовано в осьовому напрямку. Ця сукупність відомої суттєвої ознаки, що полягає у наявності у занурювального насоса для водознижування приводу, всмоктувального корпусу, декількох послідовно розташованих ступіней і напірного патрубка, у взаємодії з новими суттєвими ознаками, що полягають у розділені його ступіней на рівні частини, які паралельно сполучені через проміжний корпус і зовнішні бокові труби із напірним патрубком насоса, у виконані проточних каналів, що виконані в ребрах проміжного корпусу, стиснутими з переходом до форми внутрішньої поверхні зовнішніх бокових труб та у виконанні цих труб знімальними із нефіксованим в осьовому напрямку з'єднанням із проміжним корпусом, дозволяє за рахунок незначної доробки відомого свердловинного насоса при збереженні уніфікації з ним по ступеням та без витрат на створення та освоєння у виробництві нових ступіней одержати занурювальний насос з необхідною для водозниження подачею, яка може в декілька раз перевищува ти існуючу у свердловинних насосів, які змушено використовуються для цього. На Фіг.1 зображений запропонований занурювальний двоступеневий (для спрощення фігури) насос для водозниження у осьовому розрізі справа та у виді збоку зліва, на Фіг.2 - переріз А-А по осі каналу зовнішньої труби та верхній частині проточного каналу проміжного корпусу, на Фіг.3 - варіант нефіксованого з'єднання зовнішньої бокової труби із проміжним корпусом. Насос має привід (занурювальний електродвигун) 1, власне насос 2, які з'єднані між собою через всмоктувальний корпус 3. Власне насос 2 складається із нижньої 4 та верхньої 5 однакових ступе 4 ней (робоче колесо з виправляючим апаратом), які з'єднані між собою через проміжний корпус 6, напірного патрубка 7, який з'єднаний із верхньою ступенею 5 та через зовнішні бокові труби 8 - з проміжним корпусом 6. З'єднання зовнішніх бокових тр уб 8 з проміжним корпусом 6 виконано нефіксованим в осьовому напрямку за допомогою фланця 9 з ущільнюючим кільцем 10 або тільки через ущільнююче кільце 10 (вар. І) для компенсації відхилень виготовлення по довжині деталей, які входять в це з'єднання. Проточні канали 11 проміжного корпусу 6, що виконані в його ребрах і сполучають через зовнішні бокові труби 8 нижню ступень 4 з напірним патрубком 7, виконані стиснутими для зменшення опору всмоктування води у верхню ступень з переходом у верхній частині у форму внутрішньої поверхні зовнішніх бокових труб 8. Для запобігання перетокам води із напірної порожнини проміжного корпусу 6 у його всмоктувальну порожнину через зазор між ним та валом насоса у цьому місці передбачено ущільнення 12. Насос працює таким чином. Для монтажу насоса в шахту його приєднують напірним патрубком 7 до водопідйомного трубопроводу (на Фіг. не показаний), на ньому опускають насос в ша хту, занурюючи його у воду, яку треба відкачати, і підвішують. Включають електродвигун 1, який обертає робочі колеса ступеней 4 та 5. При їх обертанні вода, всмоктуючись нижньою ступенею 4 подається нею через проточні канали 11 проміжного корпусу 6 та через зовнішні бокові труби 8 у напірний патрубок 7, а вода, що всмоктується верхньою ступенею 5, подається нею безпосередньо у напірний патрубок 7. Таким чином ці дві ступені працюють у паралельному режимі, і подачі, які створюються ними, у напірному патрубку 7 складаються у загальну подачу насоса, яка пропорційна кількості ступеней або їх частин, що розділяються проміжним корпусом 6. В даному випадку, наприклад, вона подвоюється. Напрямки руху потоків води при роботі насоса на Фіг.1 вказані стрілками. Необхідний напір насоса забезпечується кількістю ступеней в кожній їх рівній частині, на які їх розділяє проміжний корпус 6. Із зміною кількості ступеней і їх частин змінюється тільки довжина зовнішніх бокових труб 8, усі інші деталі залишаються уніфікованими між собою і між деталями свердловинного насосу (окрім вала), на базі якого створюється цей запропонований насос. Це дозволяє за короткий час і без значних витрат створити та виготовити занурювальний насос для водознижування, придбавши для нього привід відповідної потужності, що особливо важливо при аварійних затопленнях ша хт. Джерела інформації: 1. Погружные насосы для воды. Каталог. Издание второе, исправленное и дополненное. ЦИНТИХИМНЕФТЕМа ш. Москва. 1989. с.4 (исполнение 3), 17, 18. 2. GRUNDFOS. Скважинные насосы SP, MP1, SPA-NE, SP-NE. с.69. 3. Общий каталог. SAER ELEKTROPOMPE. 2007. с.226 5 31464 6 7 Комп’ютерна в ерстка А. Крулевський 31464 8 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
