Робочий орган очисника коренеплодів
Номер патенту: 29762
Опубліковано: 15.11.2000
Автори: Козіброда Ярослав Іванович, Гевко Роман Богданович, Безпальок Андрій Петрович, Бессонов Олег Геннадійович, Петрикович Юрій Ярославович, Маланчин Анатолій Миколайович, Мартиненко Володимир Якимович
Формула / Реферат
Робочий орган очисника коренеплодів, що складається з гвинтової штаби, що розташована на трубі, до торцевих поверхонь якої через фланці закріплені цапфи, який відрізняється тим, що з внутрішньою поверхнею труби жорстко зв'язані дві кільцеві опори, в одній з яких закріплена напрямна втулка, а з іншою, за допомогою болтових з'єднань, скріплюється фланець, який жорстко зв'язаний з цапфами, причому один з вільних кінців цапфи розташований в напрямній втулці.
Текст

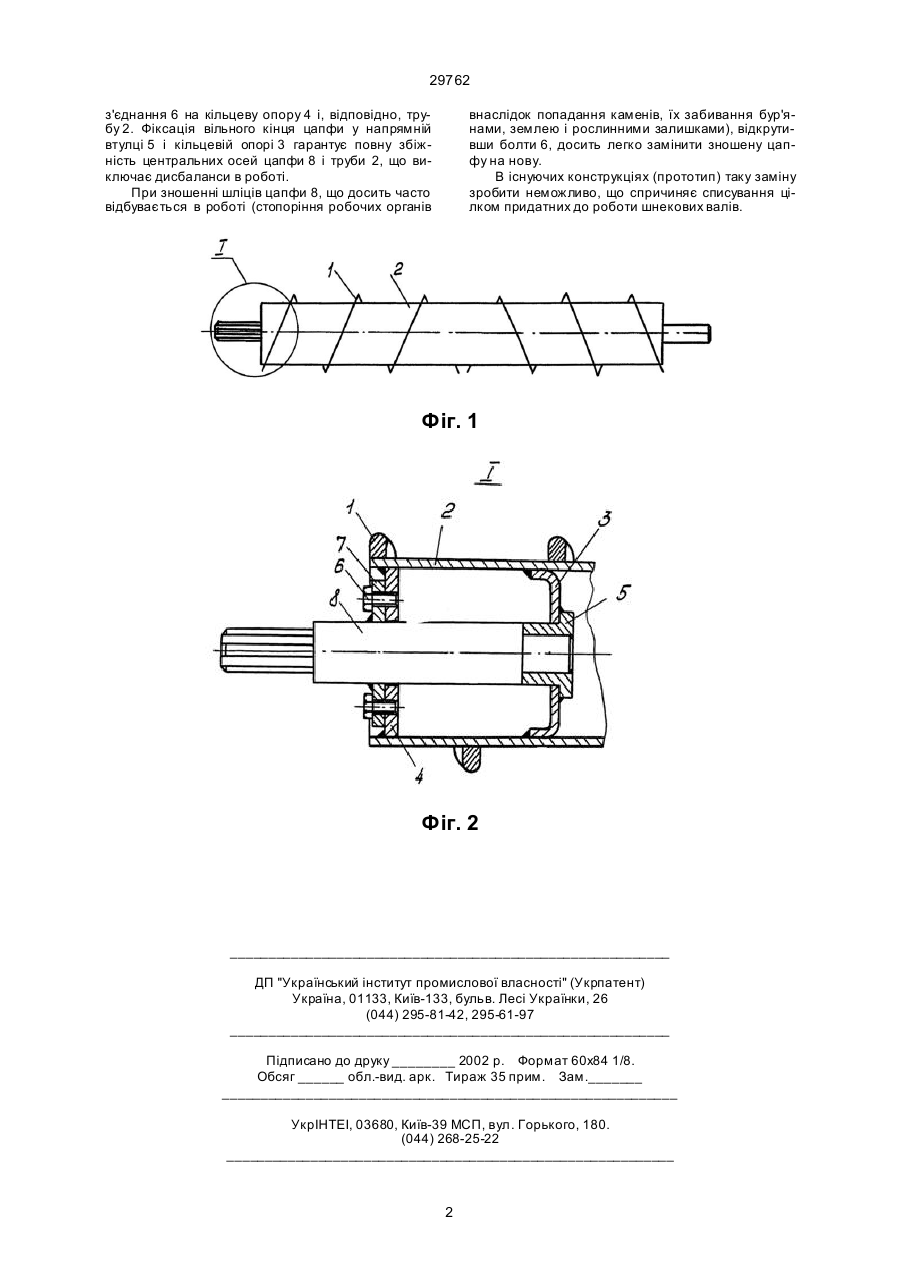

Робочий орган очисника коренеплодів, що складається з гвинтової штаби, що розташована на трубі, до торцевих поверхонь якої через фланці закріплені цапфи, який відрізняється тим, що з внутрішньою поверхнею труби жорстко зв'язані дві кільцеві опори, в одній з яких закріплена напрямна втулка, а з іншою, за допомогою болтових з'єднань, скріплюється фланець, який жорстко зв'язаний з цапфами, причому один з вільних кінців цапфи розташований в напрямній втулці. (19) (21) 97052510 (22) 29.05.1997 (24) 15.11.2000 (33) UA (46) 15.11.2000, Бюл. № 6, 2000 р. (72) Маланчин Анатолій Миколайович, Козіброда Ярослав Іванович, Петрикович Юрій Ярославович, Гевко Роман Богданович, Мартиненко Володимир Якимович, Безпальок Андрій Петрович, Бессонов Олег Геннадійович (73) ВІДКРИТЕ АКЦІОНЕРНЕ ТОВАРИСТВО "ТЕРНОПІЛЬСЬКИЙ КОМБАЙНОВИЙ ЗАВОД" 29762 з'єднання 6 на кільцеву опору 4 і, відповідно, трубу 2. Фіксація вільного кінця цапфи у напрямній втулці 5 і кільцевій опорі 3 гарантує повну збіжність центральних осей цапфи 8 і труби 2, що виключає дисбаланси в роботі. При зношенні шліців цапфи 8, що досить часто відбувається в роботі (стопоріння робочих органів внаслідок попадання каменів, їх забивання бур'янами, землею і рослинними залишками), відкрутивши болти 6, досить легко замінити зношену цапфу на нову. В існуючих конструкціях (прототип) таку заміну зробити неможливо, що спричиняє списування цілком придатних до роботи шнекових валів. Фіг. 1 Фіг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 35 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 2
ДивитисяДодаткова інформація
Назва патенту англійськоюWorking element of root cleaner
Автори англійськоюMalanchyn Anatolii Mykolaiovych, Kozibroda Yaroslav Ivanovych, Petrykovych Yurii Yaroslavovych, Hevko Roman Bohdanovych, Martynenko Volodymyr Yakymovych, Bezpaliok Andrii Petrovych, Bessonov Oleh Henadiiovych
Назва патенту російськоюРабочий орган очистителя корнеплодов
Автори російськоюМаланчин Анатолий Николаевич, Козиброда Ярослав Иванович, Петрикович Юрий Ярославович, Гевко Роман Богданович, Мартыненко Владимир Акимович, Безпалёк Андрей Петрович, Бессонов Олег Геннадьевич
МПК / Мітки
МПК: A01D 33/08
Мітки: коренеплодів, очисника, робочий, орган
